轻型航模用HITEC HS55伺服舵机结构

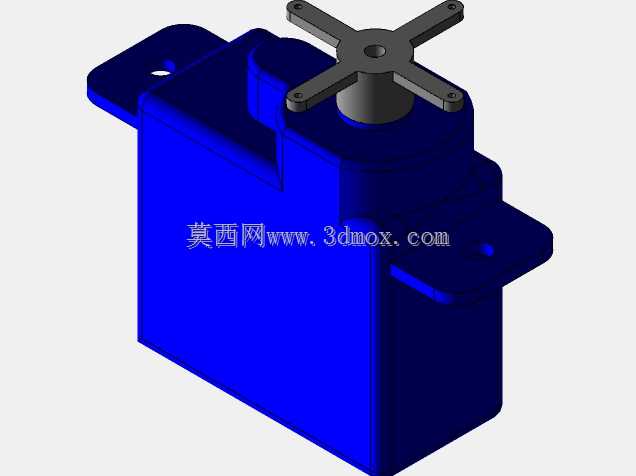

这款微型伺服舵机主要适配重量不超过0.8kg的轻型固定翼、小型多旋翼航模的操纵面驱动场景，也可用于小型桌面机器人关节、微型云台转向等需要小扭矩角度控制的轻量化执行场景。从结构设计来看，外壳采用带双侧安装耳的一体式盒型结构，安装耳上预留标准圆形安装孔，可直接通过M2规格螺丝固定在航模机身的玻纤或轻木安装位上，安装耳与主体壳体做了加强筋过渡，避免飞行过程中振动导致安装位断裂。输出轴位于壳体顶部中心位置，配套十字形标准舵机摇臂，摇臂上的四个安装孔位符合微型舵机通用安装尺寸，可直接适配常规航模连杆接头，无需额外加工转接件。设计阶段优先控制整体重量，壳体壁厚做了均匀减薄处理，在保证注塑成型强度的前提下尽可能压缩壳体自重，内部齿轮组采用微型直齿传动结构，配合电位器角度反馈，可实现0-180度范围内的角度精准控制，满足航模副翼、升降舵的小角度偏转控制需求。从安装边界来看，整体外形为方正的小型立方体结构，两侧安装耳向外延伸的尺寸经过精准核算，安装后不会与航模机身内部的接收机、电池等其他部件产生空间干涉，输出轴顶端的摇臂安装位高度预留了足够的连杆活动空间，摇臂转动全程不会剐蹭壳体顶面。实际使用中，这类微型舵机的扭矩输出刚好匹配轻型航模操纵面的气动负载，在飞行过程中响应速度可满足常规特技动作的操纵需求，壳体的蓝色注塑外壳采用耐冲击ABS材质，可承受轻度炸机的冲击载荷，不会轻易出现壳体碎裂的情况。建模过程中完整还原了舵机的外部安装特征、摇臂的连接结构以及壳体的分型线细节，可直接用于航模整体装配的干涉检查、安装位设计校核，也可作为小型机器人执行机构选型阶段的三维参考模型，帮助设计人员提前确认安装空间、连接尺寸是否匹配整体设计要求，避免后期打样阶段出现尺寸不匹配的问题。
