螺旋桨曲面结构与加工路径设计

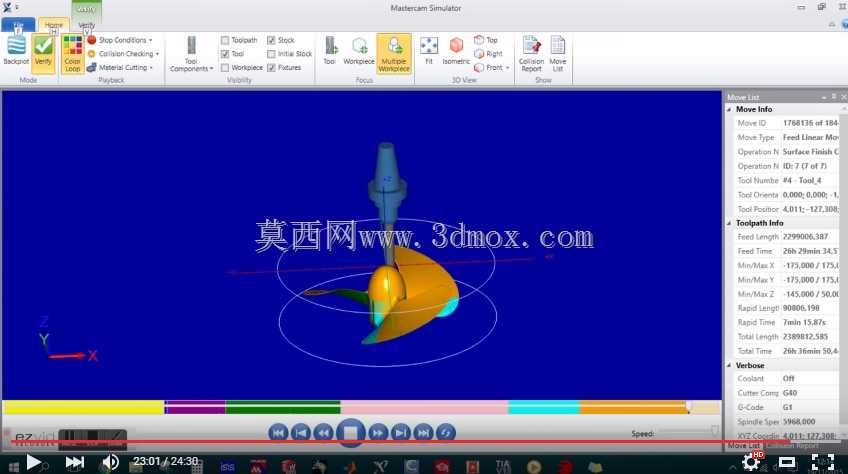

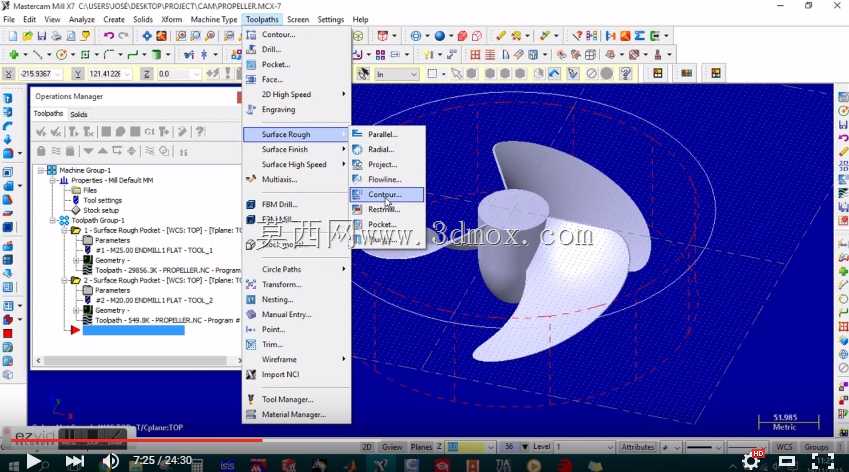

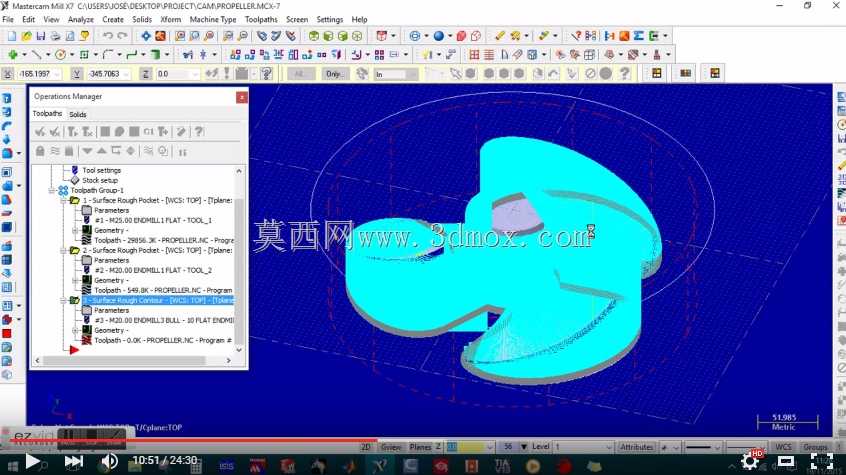

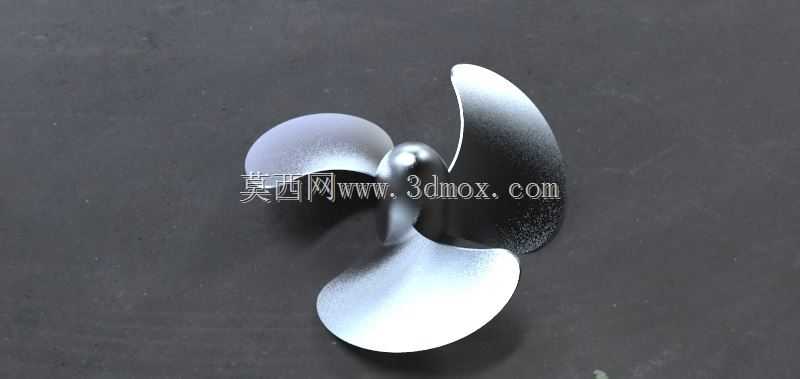

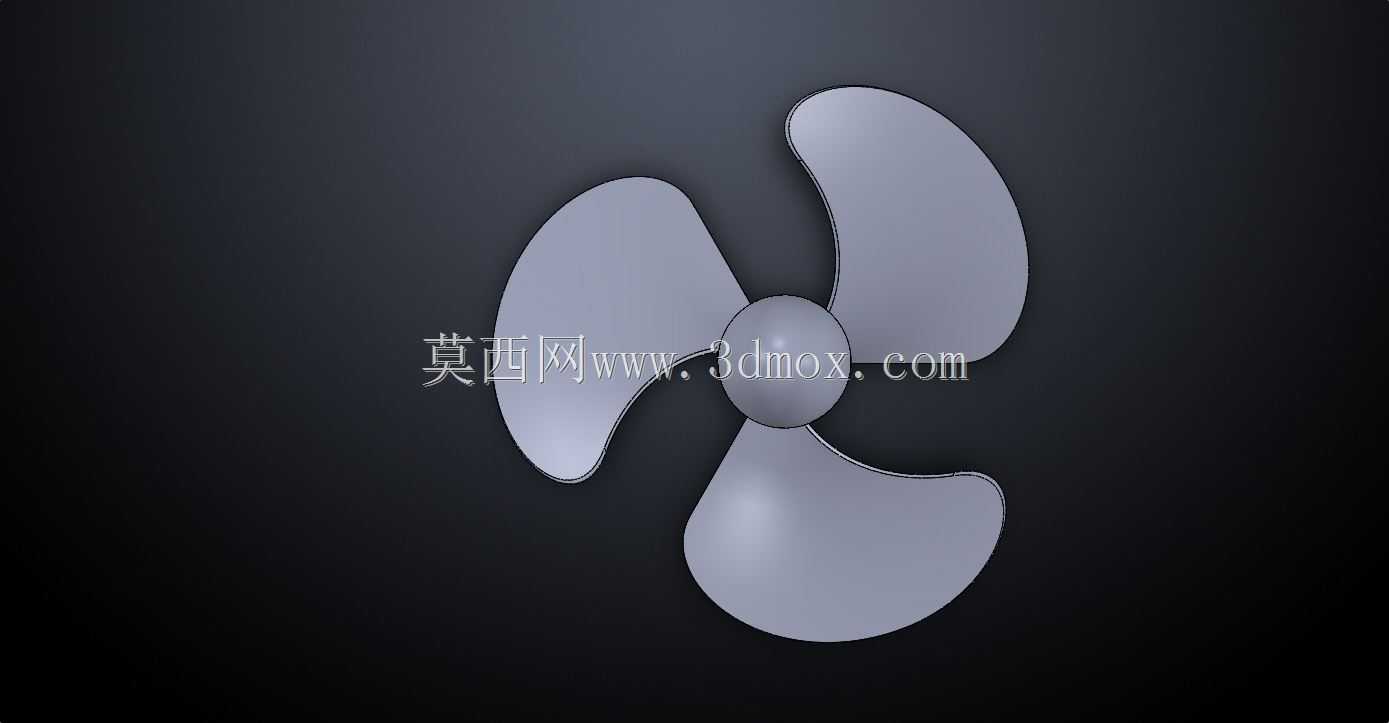

这套螺旋桨的三维设计成果，覆盖了从曲面构型到加工路径规划的全流程内容，可直接对接多轴数控加工环节，适配小型动力艇、低空无人飞行器、工业流体搅拌设备的动力输出需求。在实际工程场景中，这类螺旋桨的应用边界十分清晰，水面航行场景下需匹配对应吃水深度下的流体推力需求，低空飞行场景要兼顾空气动力效率与高速旋转下的结构强度，流体搅拌场景则要适配不同粘度介质的推送效率，不同场景下的桨叶曲面弧度、叶梢倾角、根部过渡圆角都需要做针对性调整。从设计思路来看，整个构型过程先从桨毂的安装基准入手，先确定与动力输出轴配合的内孔直径、键槽尺寸、端面定位台阶的轴向长度，保证安装后与输出轴的同轴度公差控制在合理区间，避免高速旋转时出现动平衡超差的问题。桨叶部分采用变截面曲面构型，从根部到叶梢的截面翼型逐渐减薄，翼型的攻角沿径向做连续渐变，既保证根部有足够的结构强度承载旋转扭矩，又能让叶梢部分在工作时减少流体紊流带来的效率损耗。加工路径的规划完全贴合实际生产逻辑，针对螺旋桨的复杂曲面特性，采用多轴联动的加工策略，粗加工阶段优先去除大余量的坯料，采用分层铣削的方式控制每层切削深度，避免刀具负载过大出现崩损；半精加工阶段预留均匀的精加工余量，对曲面接刀位置做平滑过渡处理，减少后续精加工的走刀波动；精加工阶段针对桨叶的吸力面、压力面分别设置对应的刀轴倾角，避免刀具与已加工曲面发生碰撞干涉，同时保证曲面的表面粗糙度满足流体动力要求，叶根与桨毂衔接的圆角区域采用清根走刀策略，保证过渡区域无加工残留。在安装边界的考量上，设计时预留了桨毂端面的锁紧垫片安装空间，标注了动平衡校正的去重区域位置，可直接对接后续的装配与动平衡测试环节，整套设计数据可直接导入加工设备完成生产验证，无需额外做大量的路径调整工作，能有效缩短从设计到成品的转化周期。
