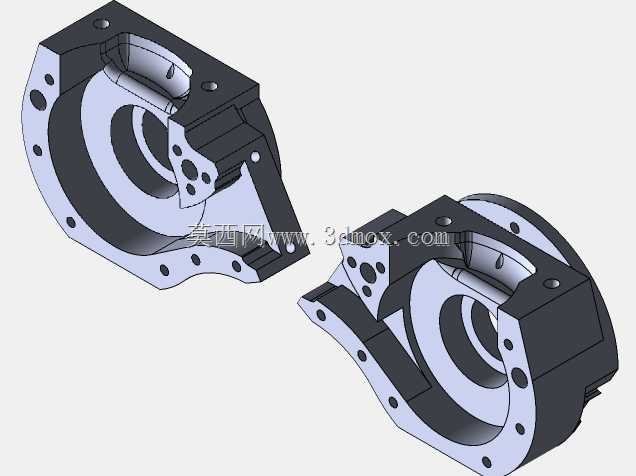

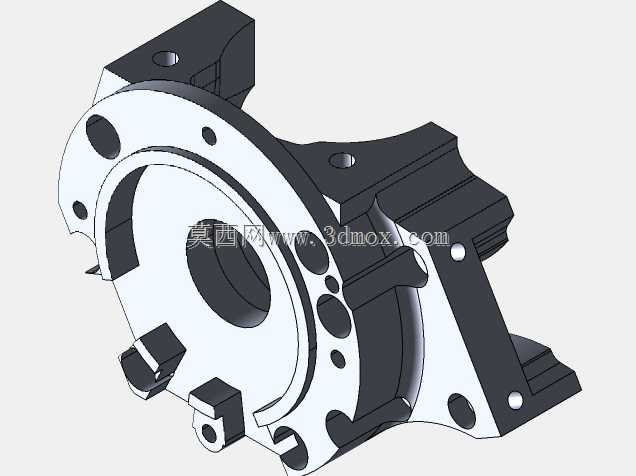

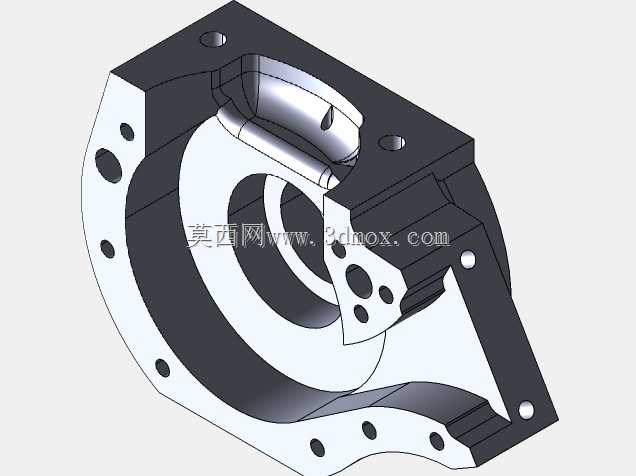

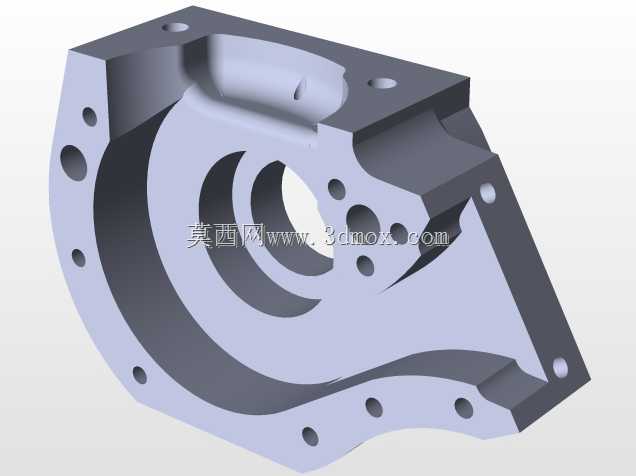

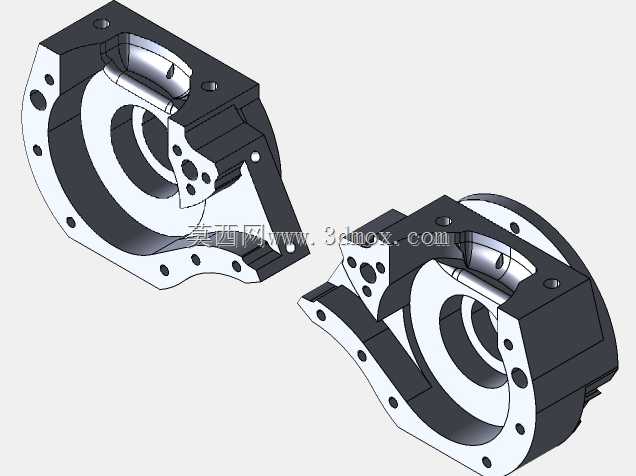

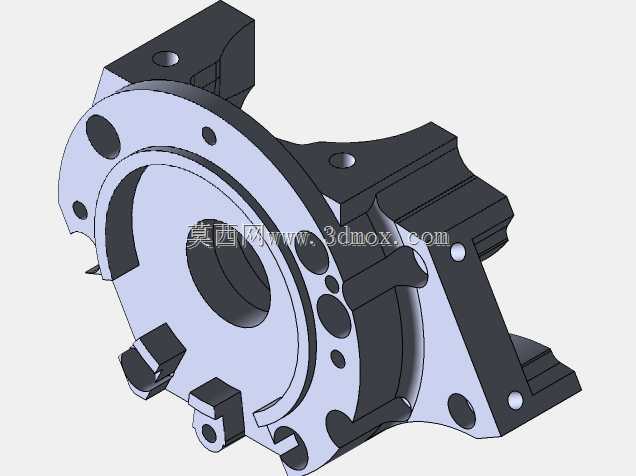

Zenoah G62PU发动机转换套件壳体结构

该结构件针对小型航模、便携动力设备搭载的Zenoah G62系列发动机改装场景设计，核心作用是完成发动机本体与外设功能组件的转接适配，解决原厂壳体无法匹配定制化外设安装位的问题。实际使用中，这类转换壳体多用于大排量航模汽油机、小型便携动力机具的改装工况，需要在不改动发动机核心缸体、曲轴组件的前提下，拓展外设安装接口，同时保证曲轴运转空间的密封性与同轴度要求。设计阶段优先匹配原厂1520-21220号小油封的安装尺寸，两侧油封位的孔径、深度、倒角参数完全复刻原厂壳体对应位置的公差要求，避免改装后出现曲轴端漏油、油封异常磨损的问题。初始对接过程中发现，壳体上的气道传送端口与气缸体对应端口存在错位偏差，若直接装配会导致进气阻力增大、混合气输送效率下降，因此对端口轮廓进行了修整，修整后端口的通流截面与缸体端口完全对齐，边缘做了R0.8的圆角过渡，减少气流沿程阻力。壳体的装配边界完全贴合原厂发动机外壳的安装止口，所有螺栓孔的位置度公差控制在0.1mm以内，装配时无需额外扩孔或打磨，可直接与原厂曲轴箱、缸体组件完成拼合，拼合面的平面度公差控制在0.05mm以内，配合密封垫即可满足曲轴箱的气密性要求，不会出现运转时漏气导致的缸压不足问题。壳体上的轴承安装位经过同轴度校验，轴承座孔的圆柱度公差控制在0.02mm以内，可保证曲轴轴承装配后无偏载，避免高速运转时轴承出现过热、抱死的故障。结构上采用分体式对称设计，左右半壳的分型面沿着曲轴轴线平面布置，既方便内部型腔的加工，也能保证装配时的定位精度，壳体外侧的安装凸台预留了足够的外设安装空间，可适配不同规格的消音器、化油器转接座等改装配件，同时凸台厚度经过强度校核，在发动机满负荷运转的振动工况下不会出现开裂、螺纹滑牙的问题。所有安装孔的螺纹深度都满足螺栓啮合长度要求，避免螺栓拧入深度不足导致的连接失效，壳体的壁厚根据受力分布做了差异化设计，轴承座、螺栓连接位等受力集中区域壁厚加厚，非受力区域适当减薄，在保证结构强度的前提下控制整体重量，适配小型动力设备对自重的严苛要求。
