带手动曲柄结构的五缸径向动力装置

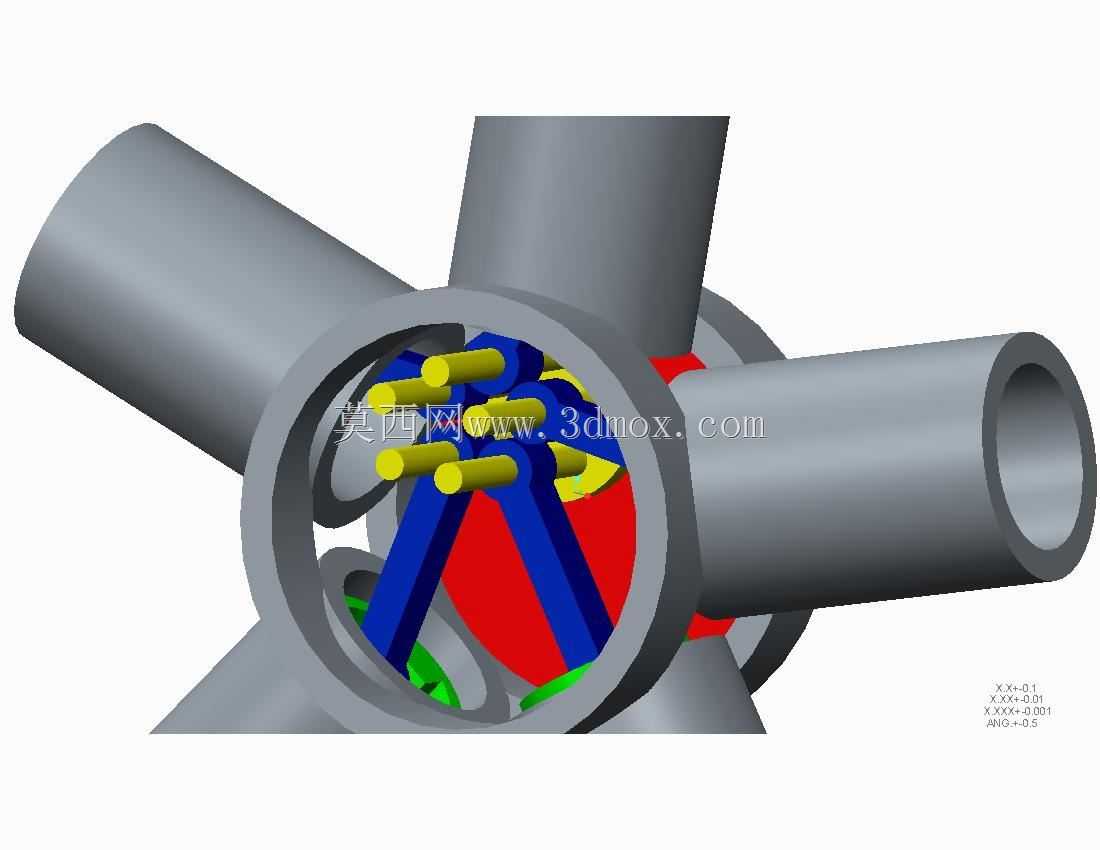

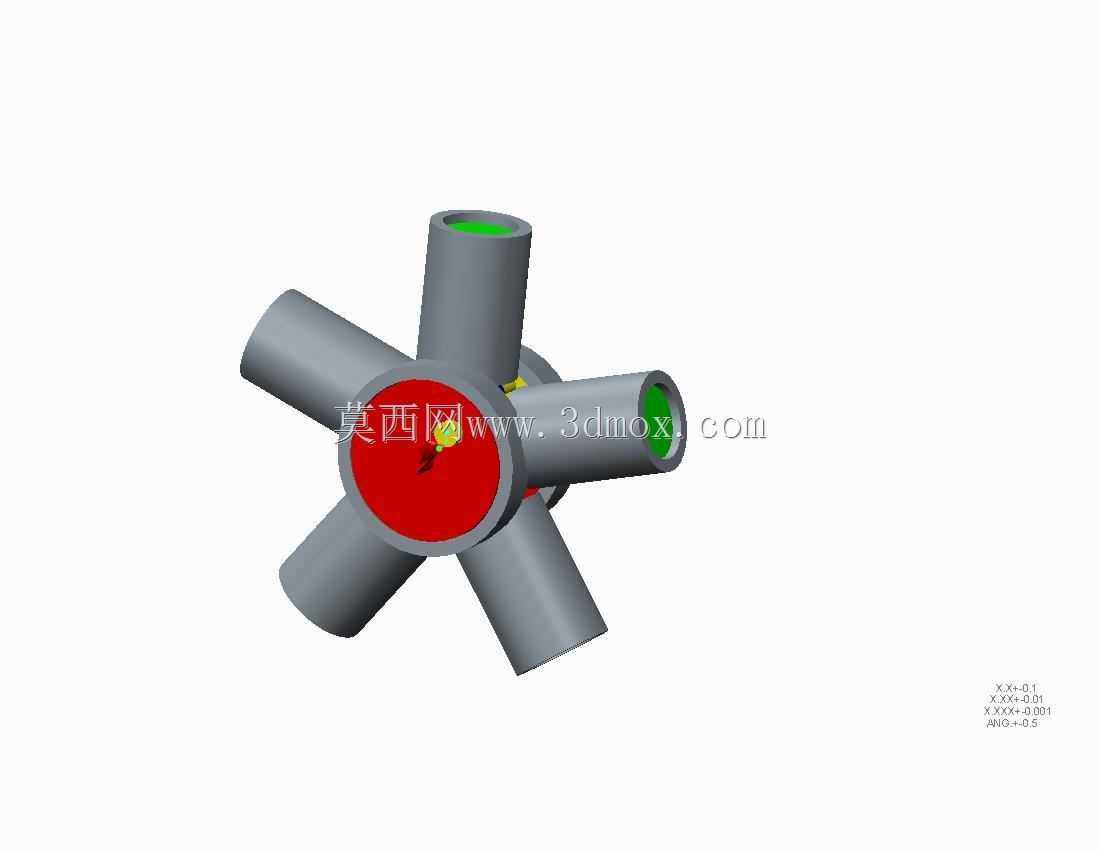

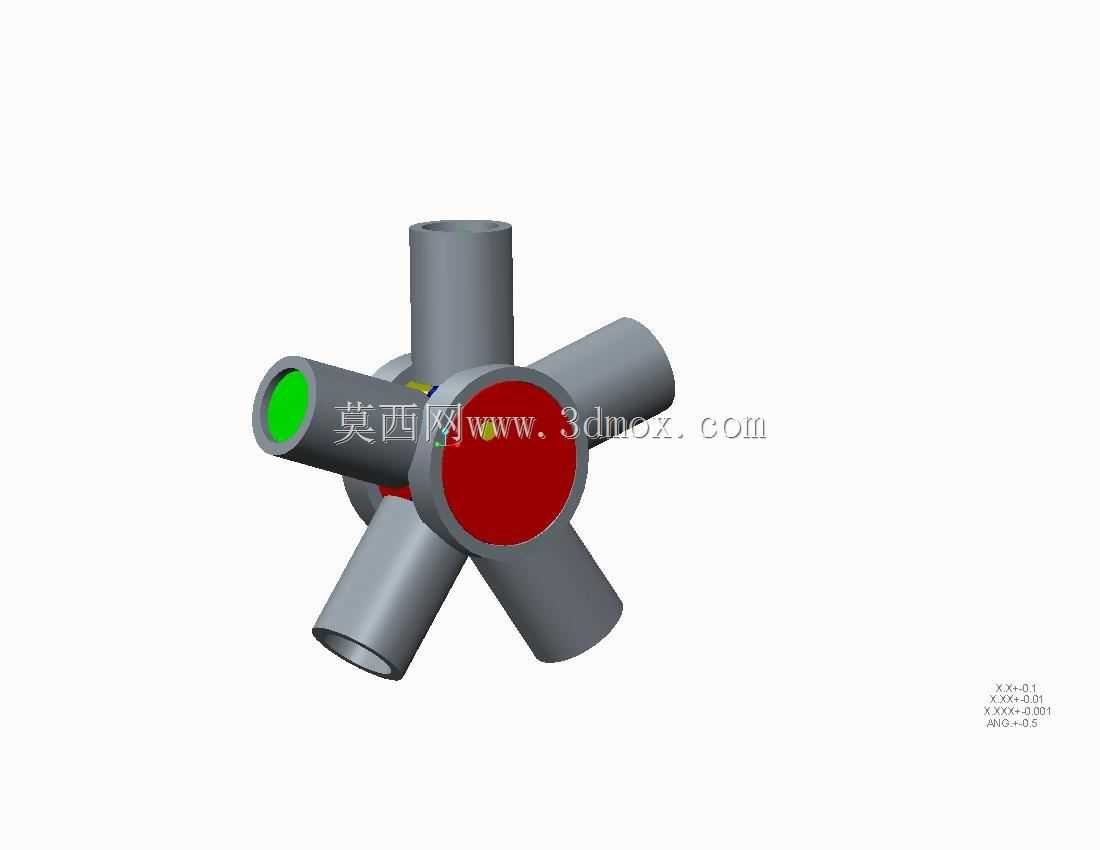

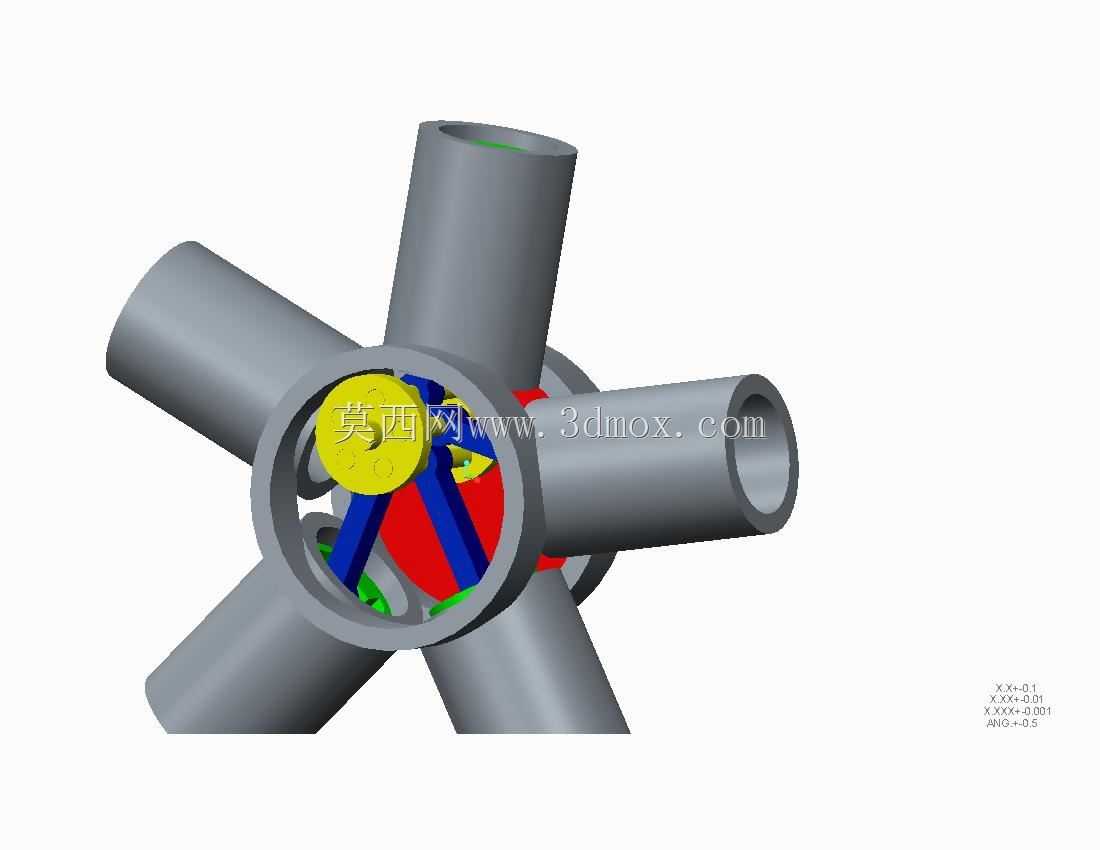

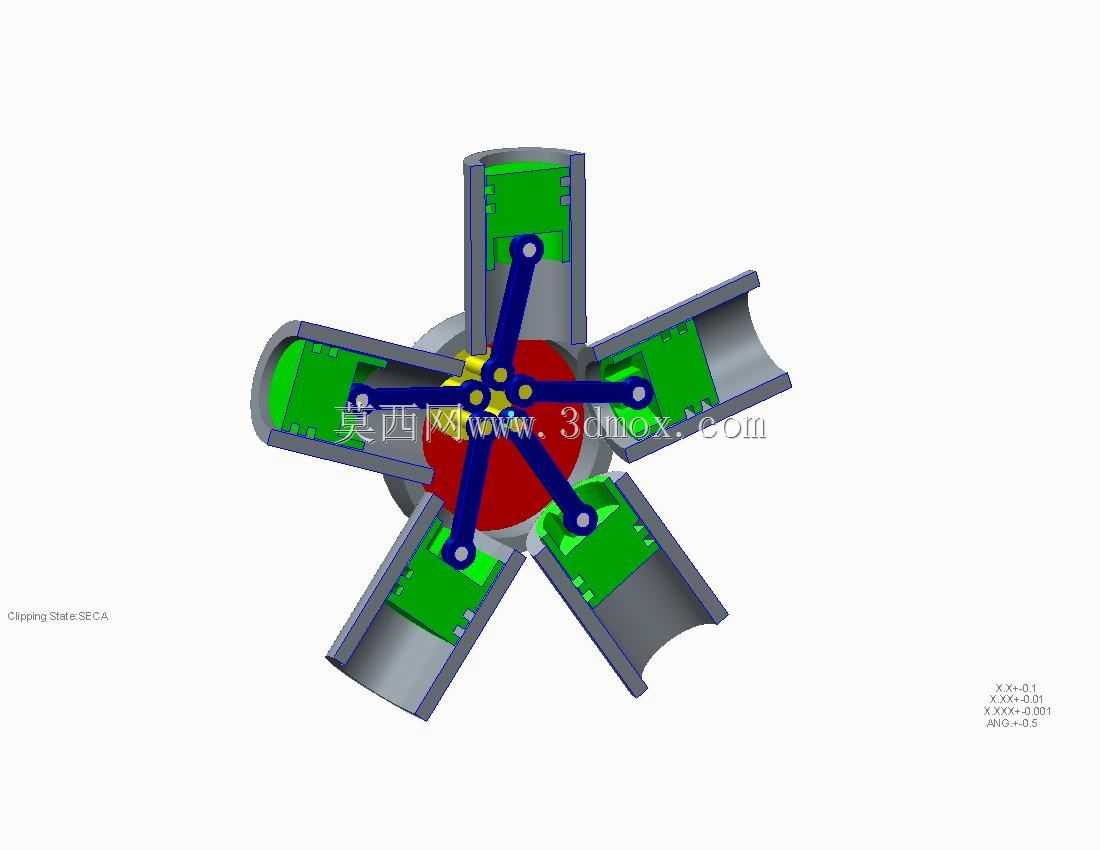

这类五缸径向动力结构，早年广泛应用于轻型航空动力、小型固定式作业机组场景，相比直列排布的动力单元，径向布局的气缸围绕中心曲轴呈星型均匀分布，曲轴长度更短，整体结构的抗扭刚性表现更优，同时迎风散热面积更大，在风冷工况下能获得更均匀的热交换效率，不需要布置复杂的液冷管路即可维持稳定工作温度。手动曲柄的集成设计，主要用于无启动电机的小型教学演示场景、或者小型动力单元的初始盘车操作，在设备检修阶段也可以通过手动曲柄缓慢带动曲轴转动，逐缸检查活塞行程、气门开闭状态，排查卡滞、干涉类的装配问题。从结构设计逻辑来看，五个气缸沿中心曲轴轴线呈72度夹角均匀排布，每个气缸的活塞通过连杆与中心曲柄销铰接，曲柄转动时依次推动各缸活塞完成往复运动，这种排布方式下，曲轴每转动72度就有一个气缸进入做功行程，动力输出的平顺性远优于单缸、双缸结构，同时整体径向尺寸虽然偏大，但轴向长度可以压缩到很短，适合安装空间轴向受限、径向有充足布置余量的设备场景。设计过程中需要重点关注各连杆与曲柄销的铰接间隙，以及活塞在气缸内的行程边界，手动曲柄与曲轴的连接端需要设置可靠的扭矩传递结构，同时要预留曲柄转动时的操作空间，避免周边结构件与手动摇臂发生运动干涉。安装边界上，这类结构的固定点位通常布置在中心曲轴的两端支撑座位置，五个气缸的外端面需要预留足够的散热间隙，不能紧贴封闭舱壁，手动曲柄的操作侧需要预留至少一个曲柄长度的操作空间，方便人员手动盘车操作，同时要注意曲柄转动时的运动包络范围，周边不能布置易磕碰的管线、薄壁结构件。从功能特性来看，该结构的运动逻辑清晰，所有传动部件都外露可见，非常适合作为机械原理教学的演示模型，也可以作为小型3D打印制作的验证样件，验证径向动力结构的运动可行性，打印制作时不需要额外添加支撑结构，各运动部件的装配间隙控制在0.2-0.3mm即可实现顺畅转动，手动驱动时不需要太大的操作力就能带动整个机构完成连续运转，能直观展示径向发动机的曲柄连杆传动逻辑、活塞往复运动与曲轴转动的转换过程。
