双引擎涵道式迷彩布局飞行器结构设计

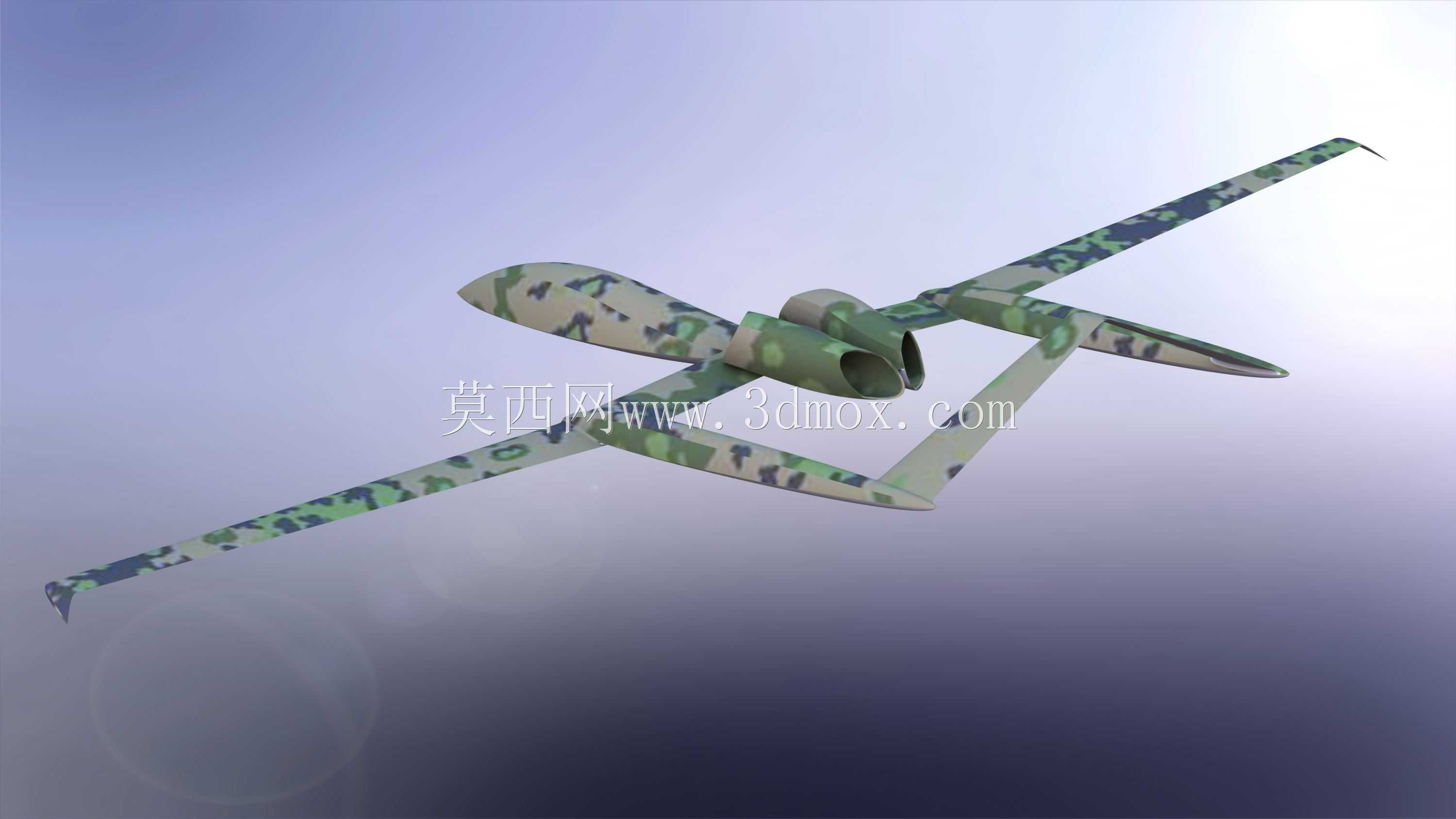

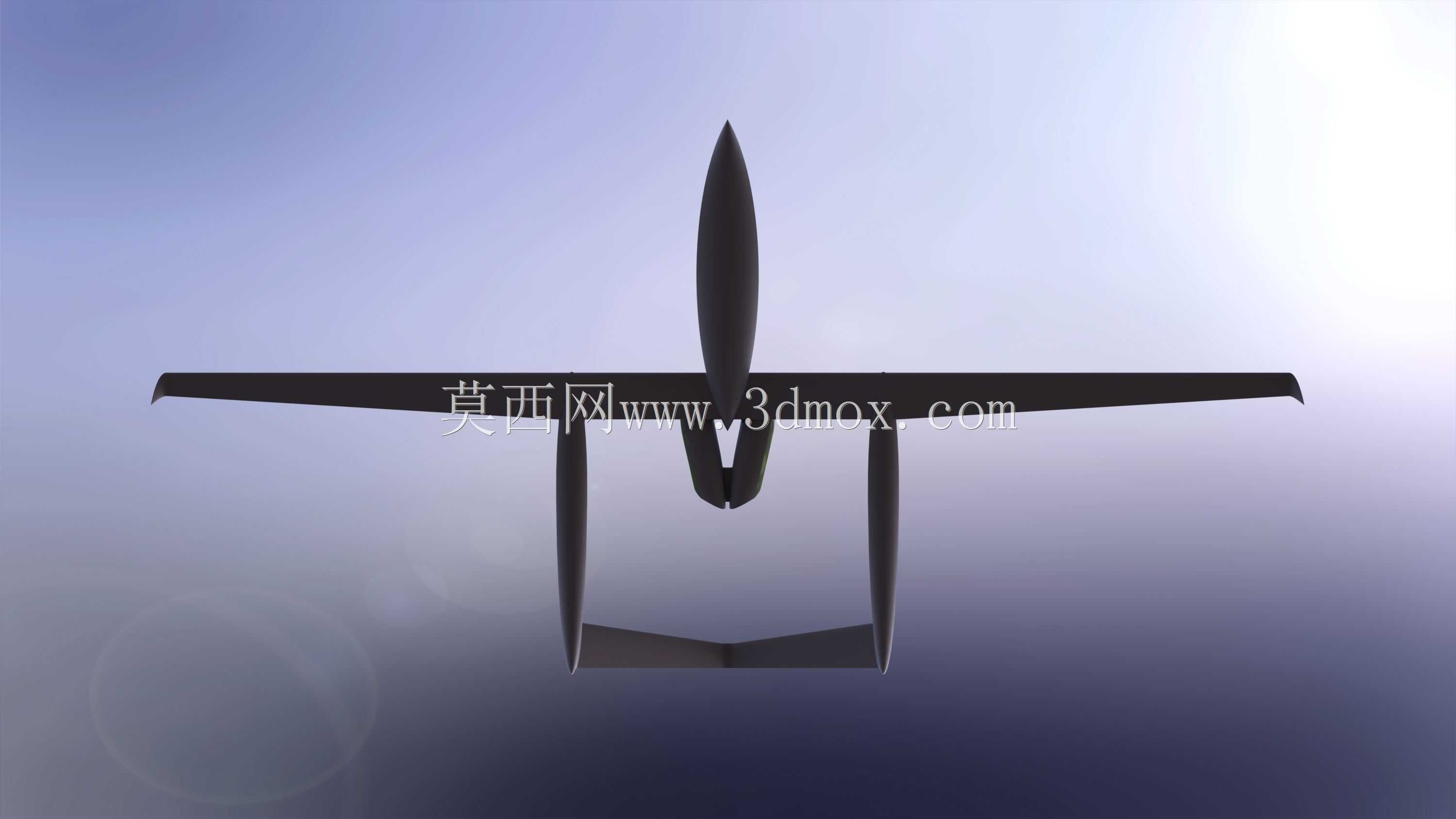

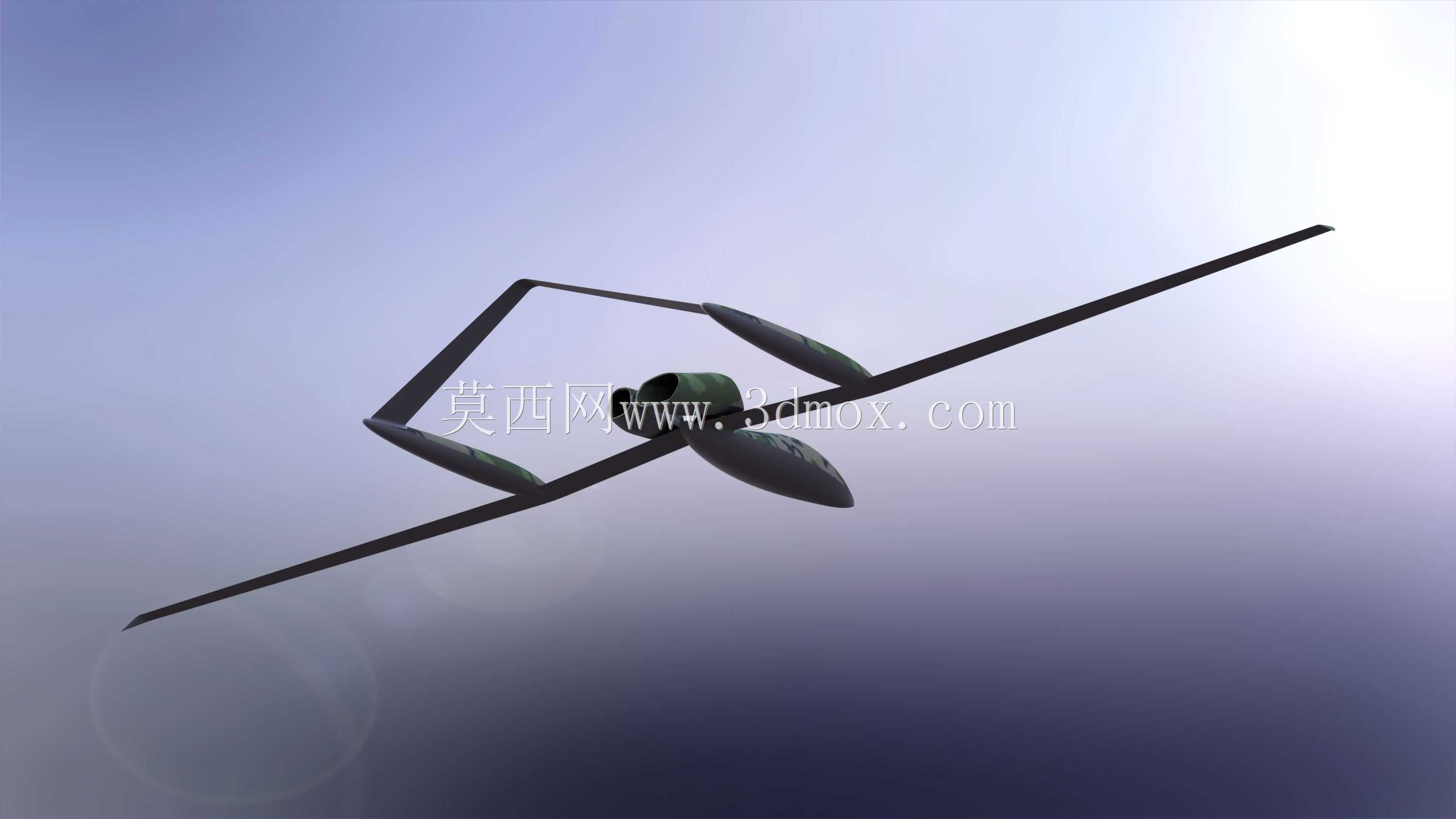

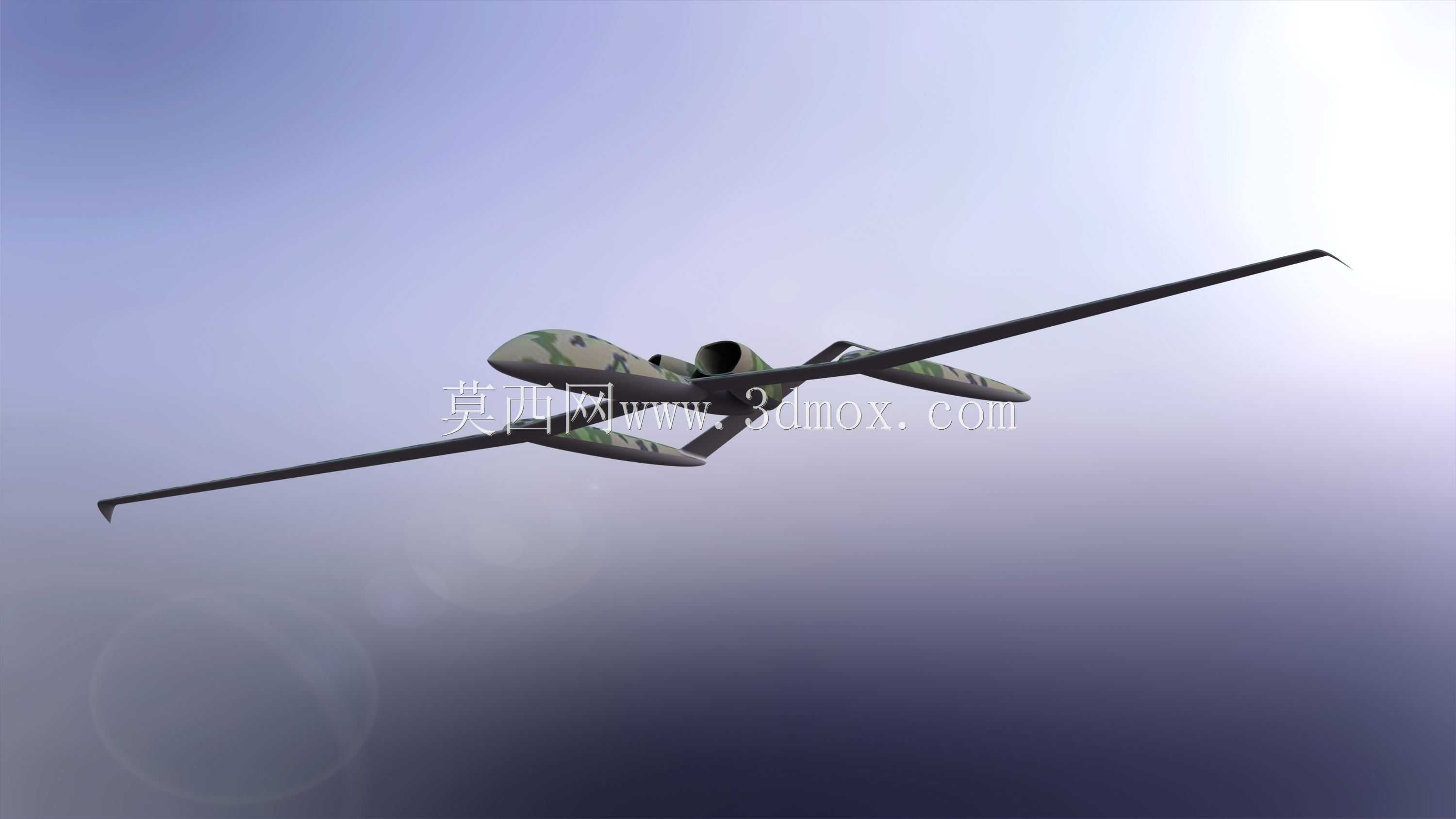

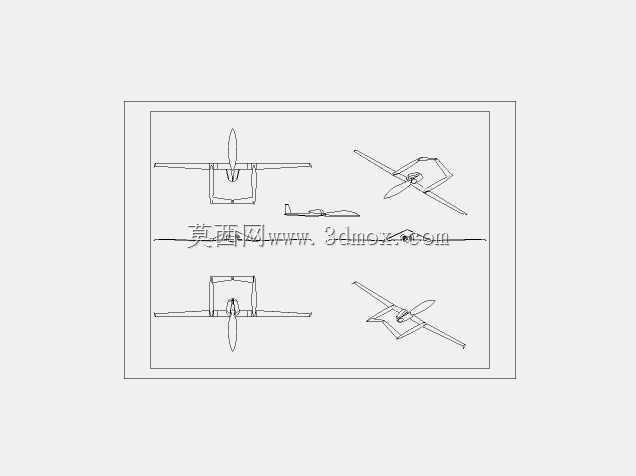

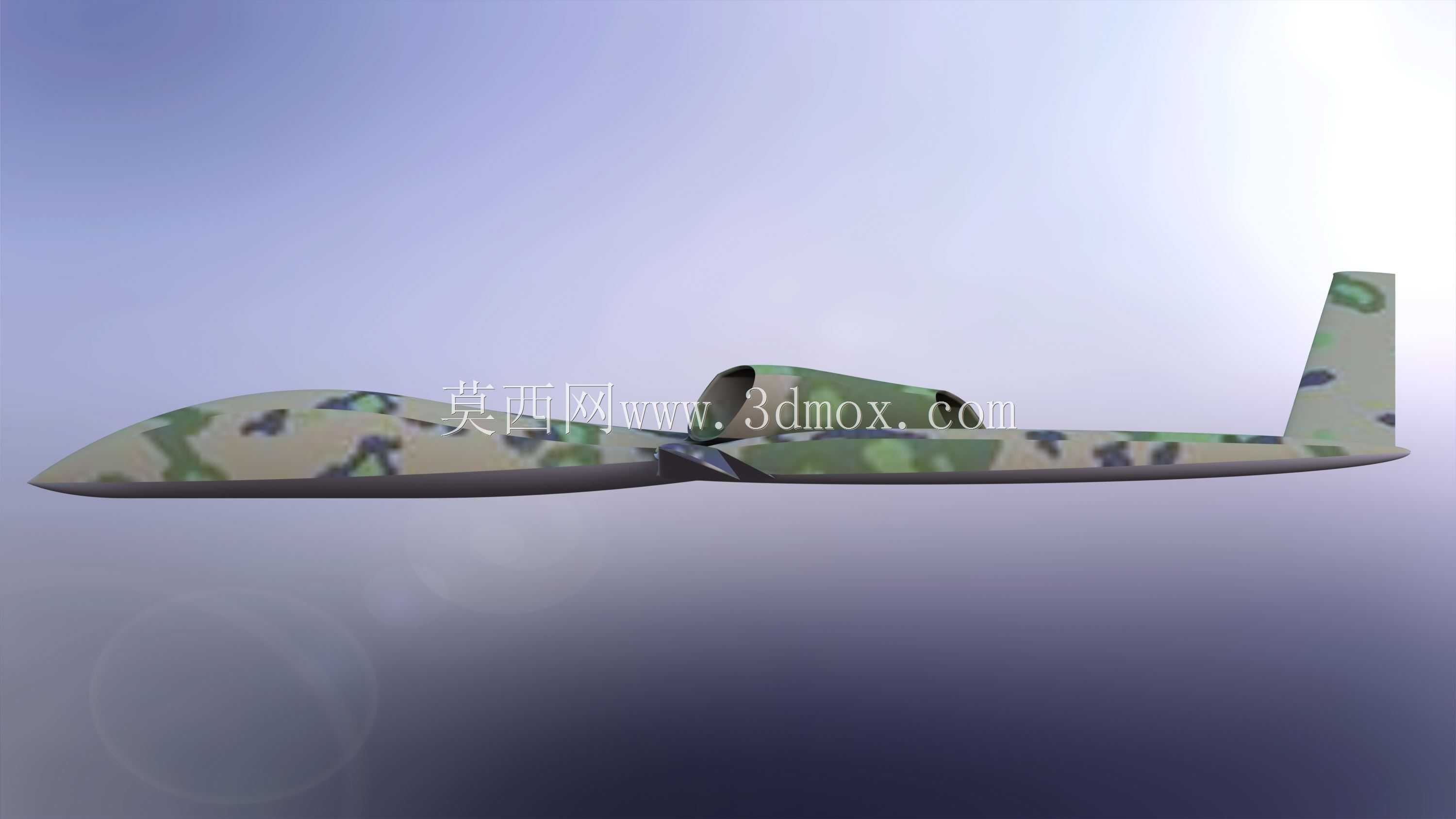

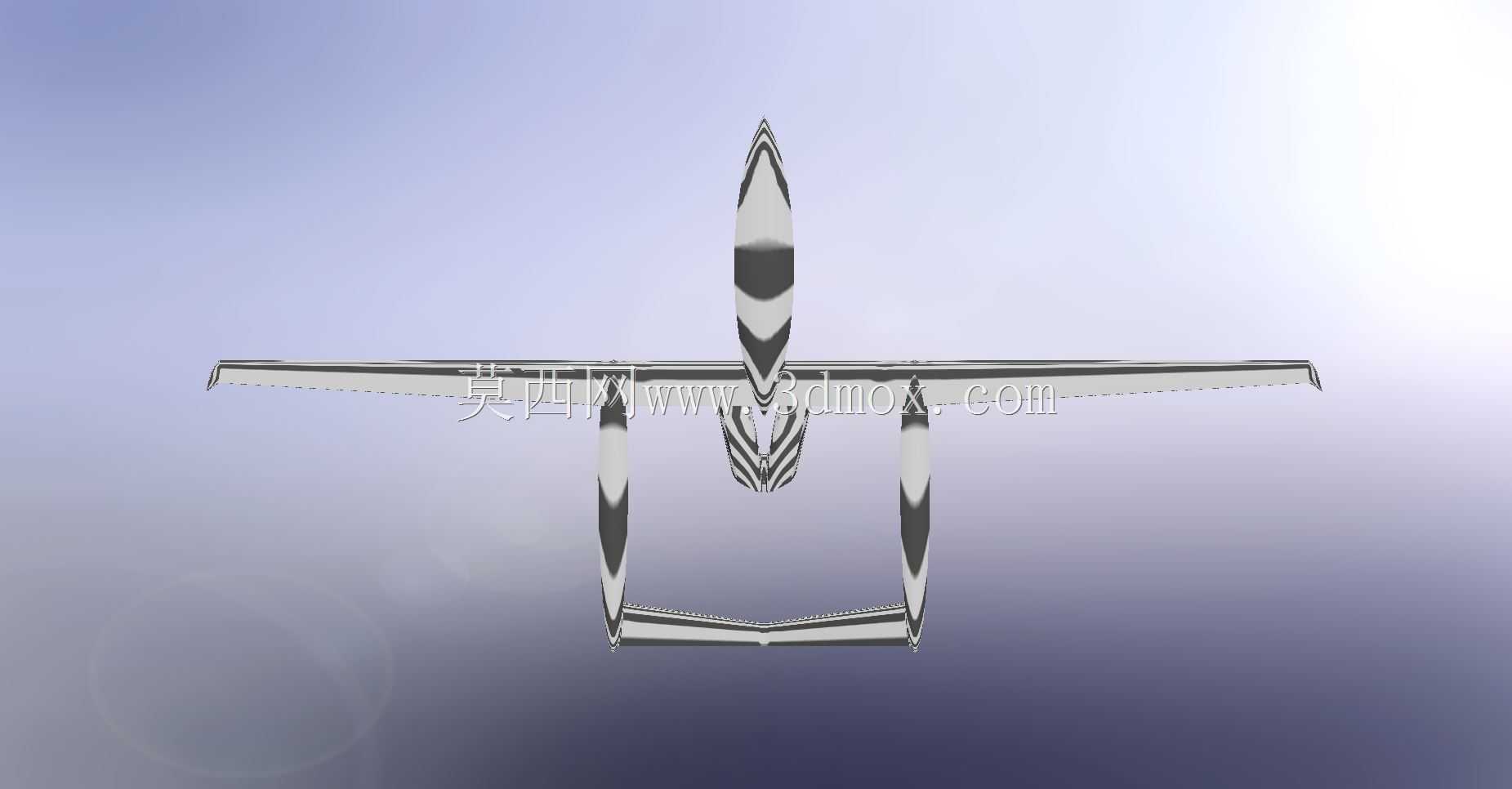

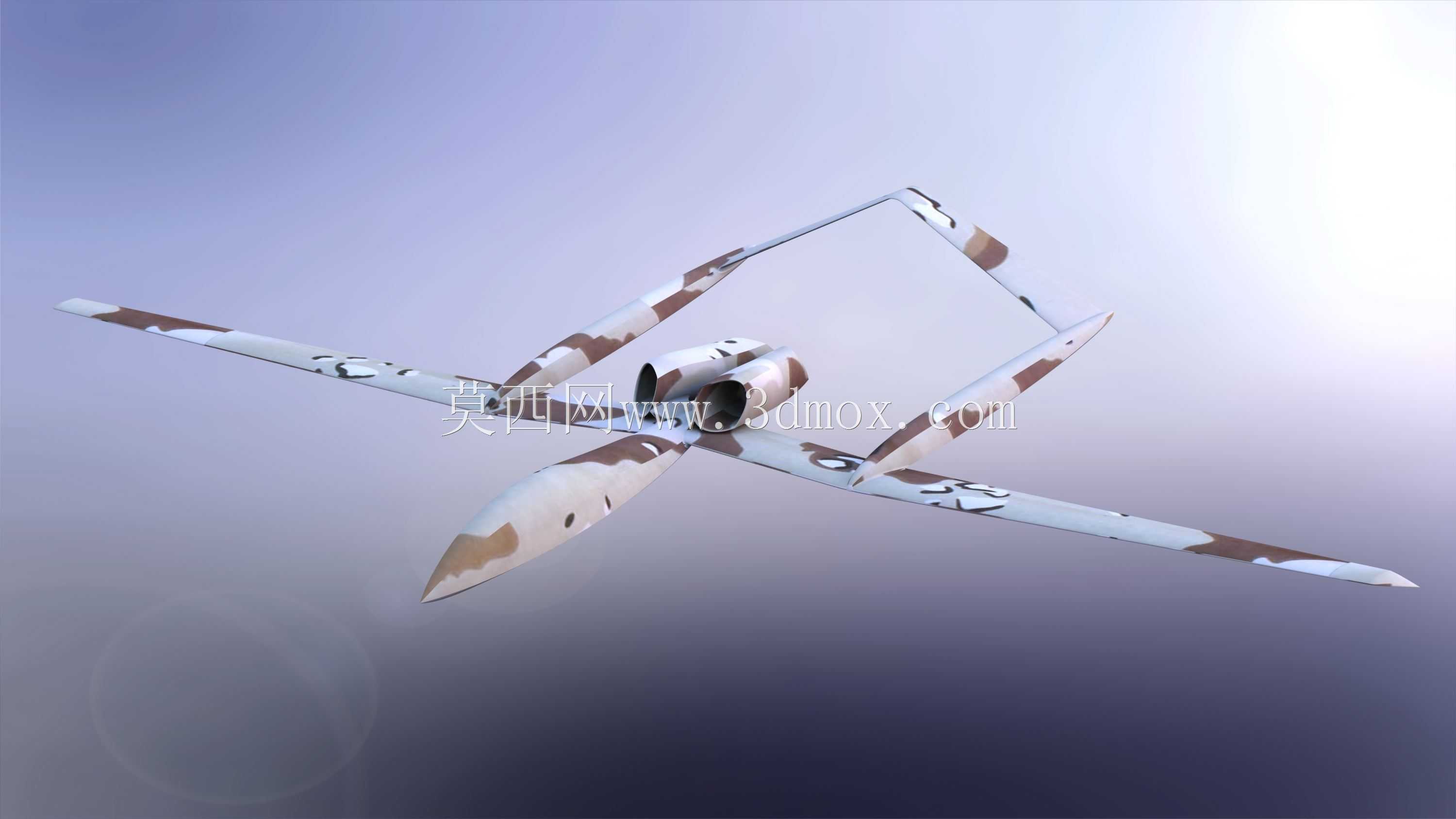

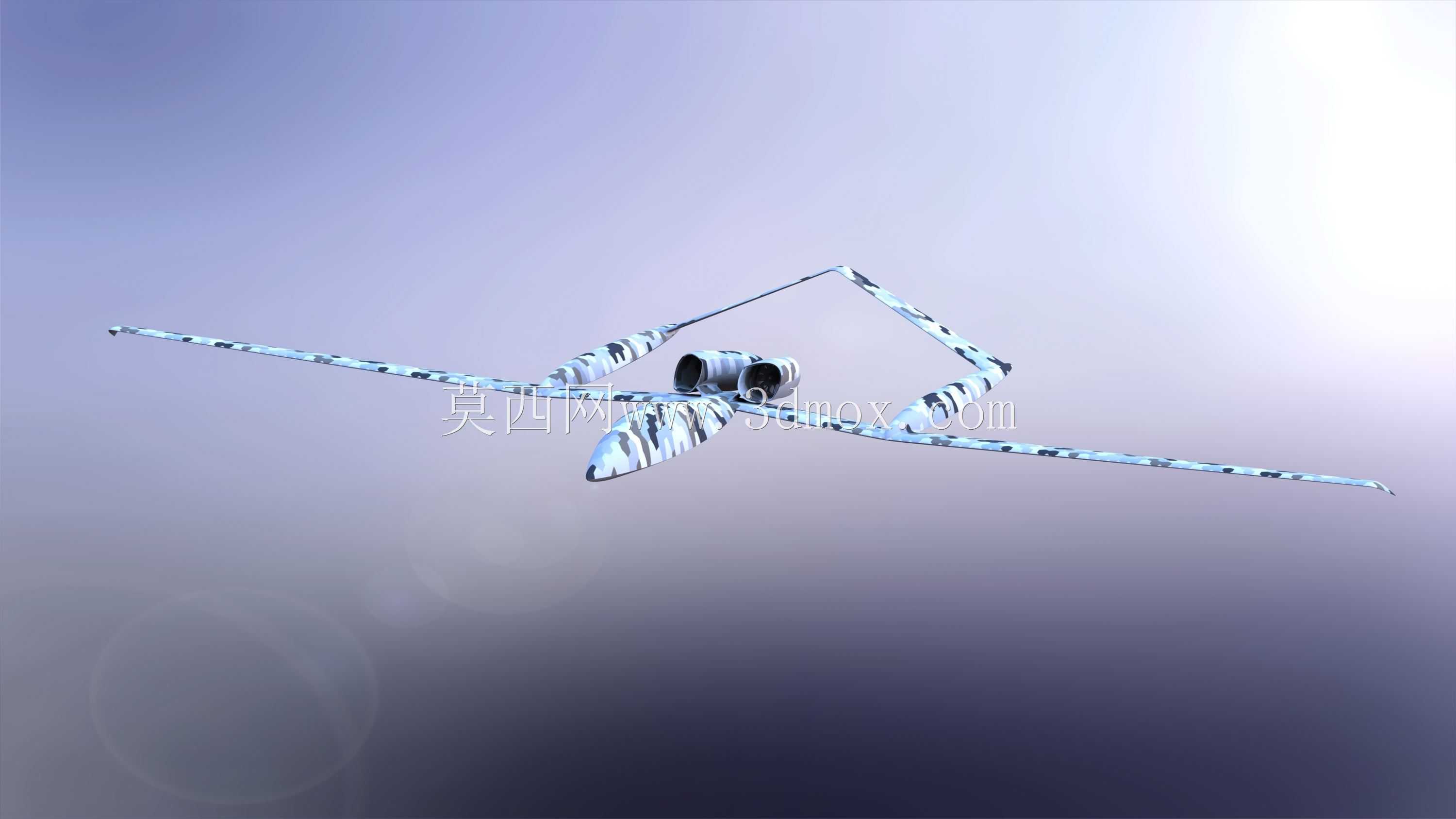

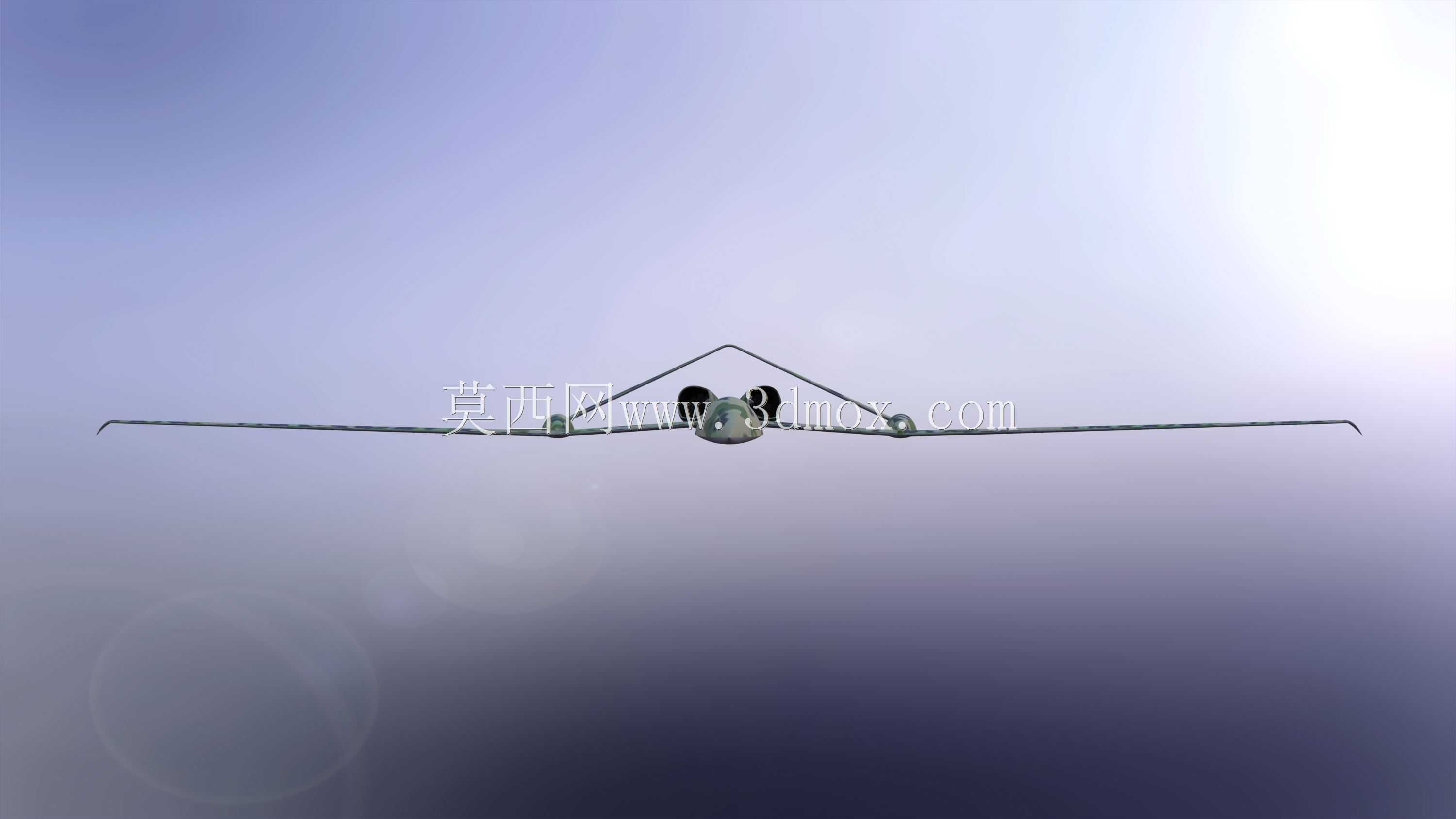

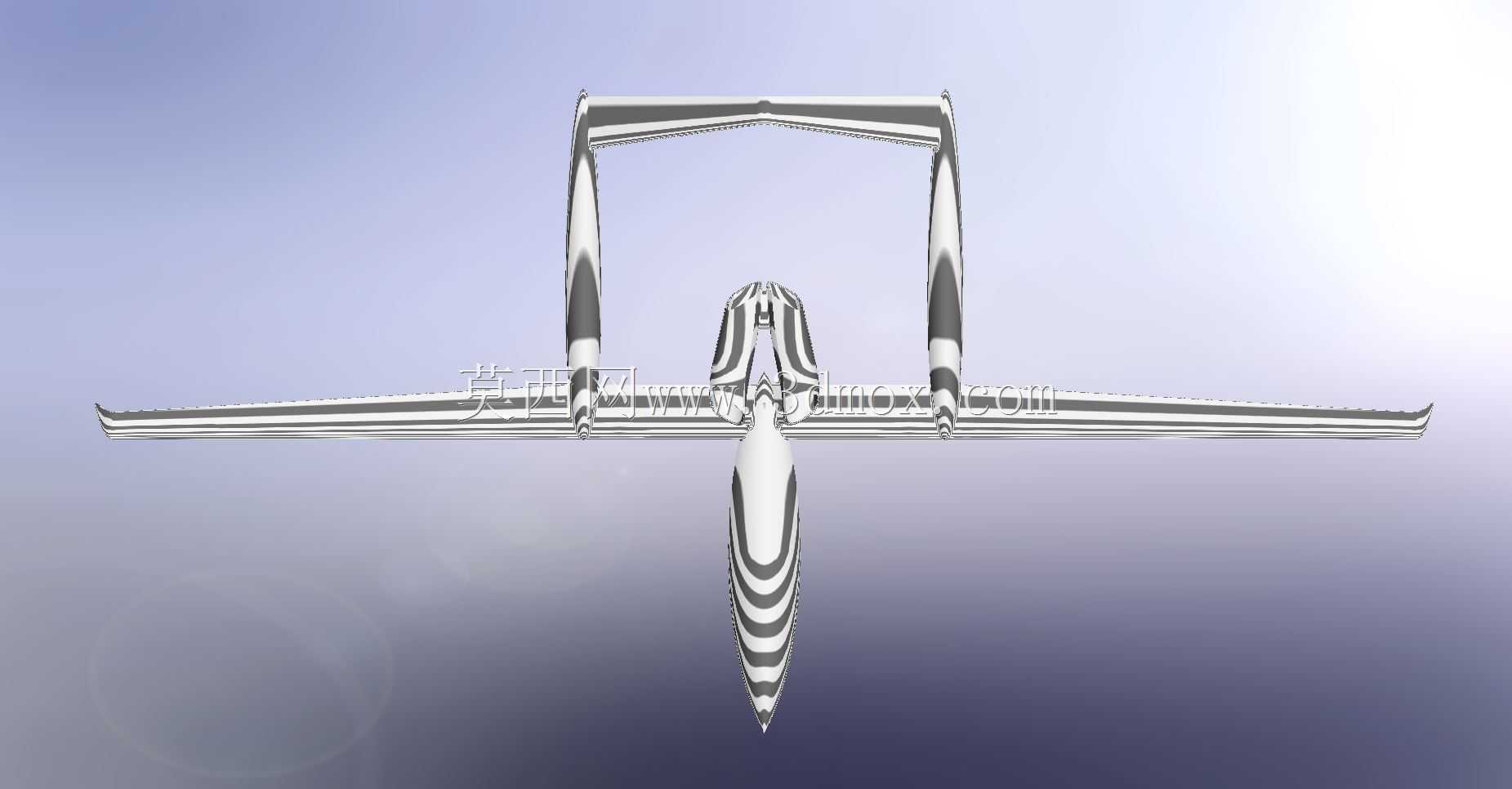

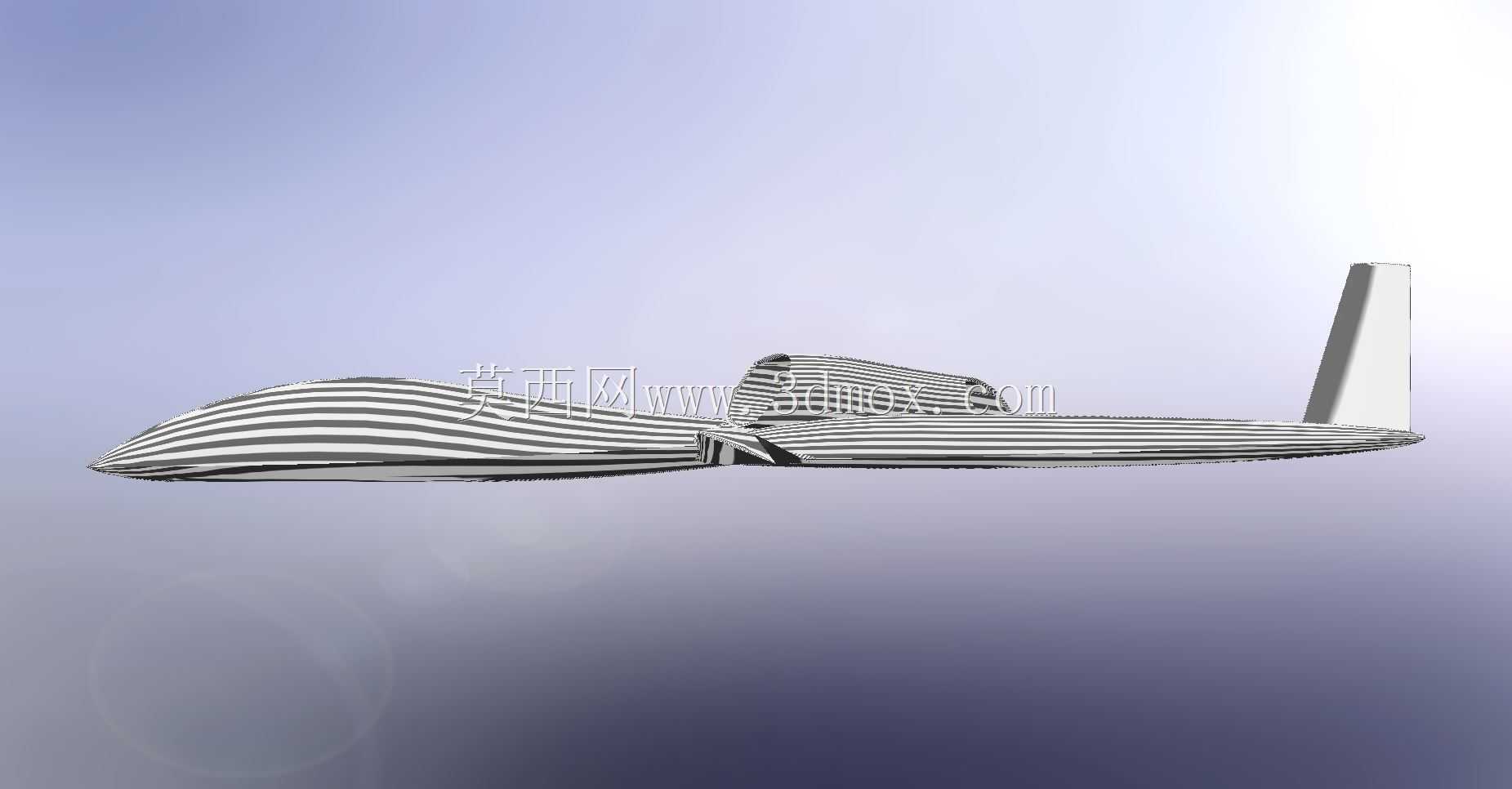

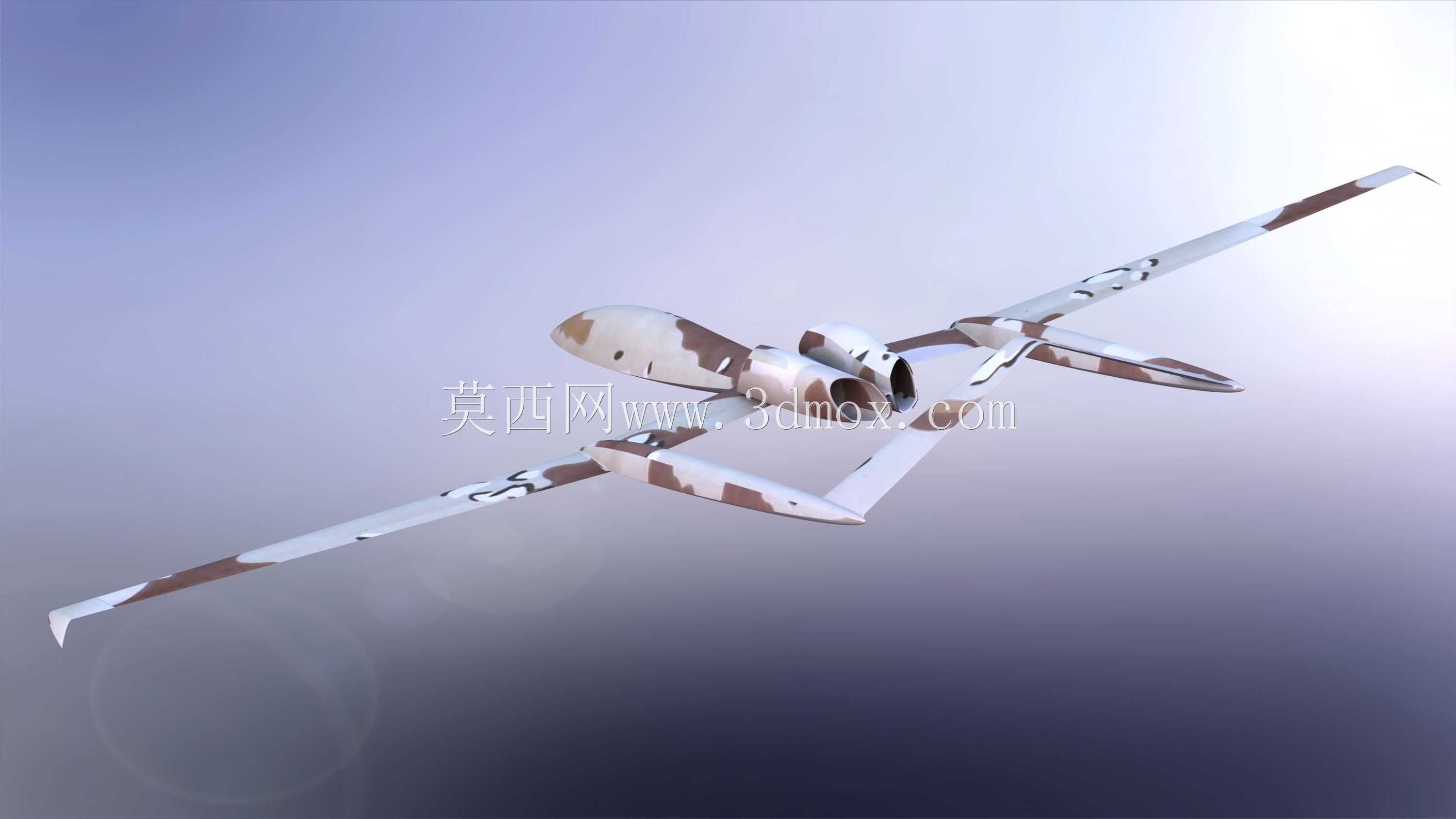

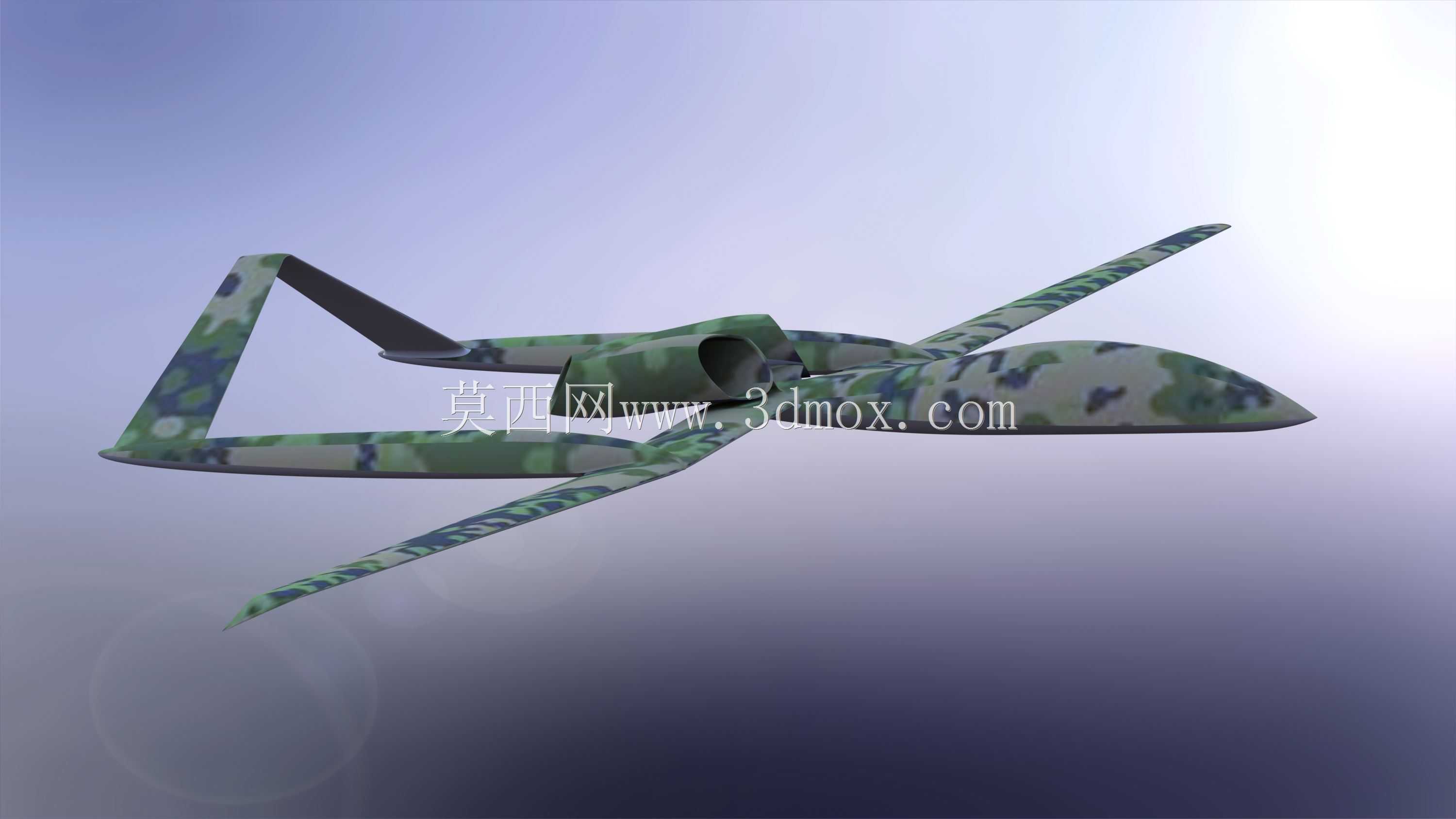

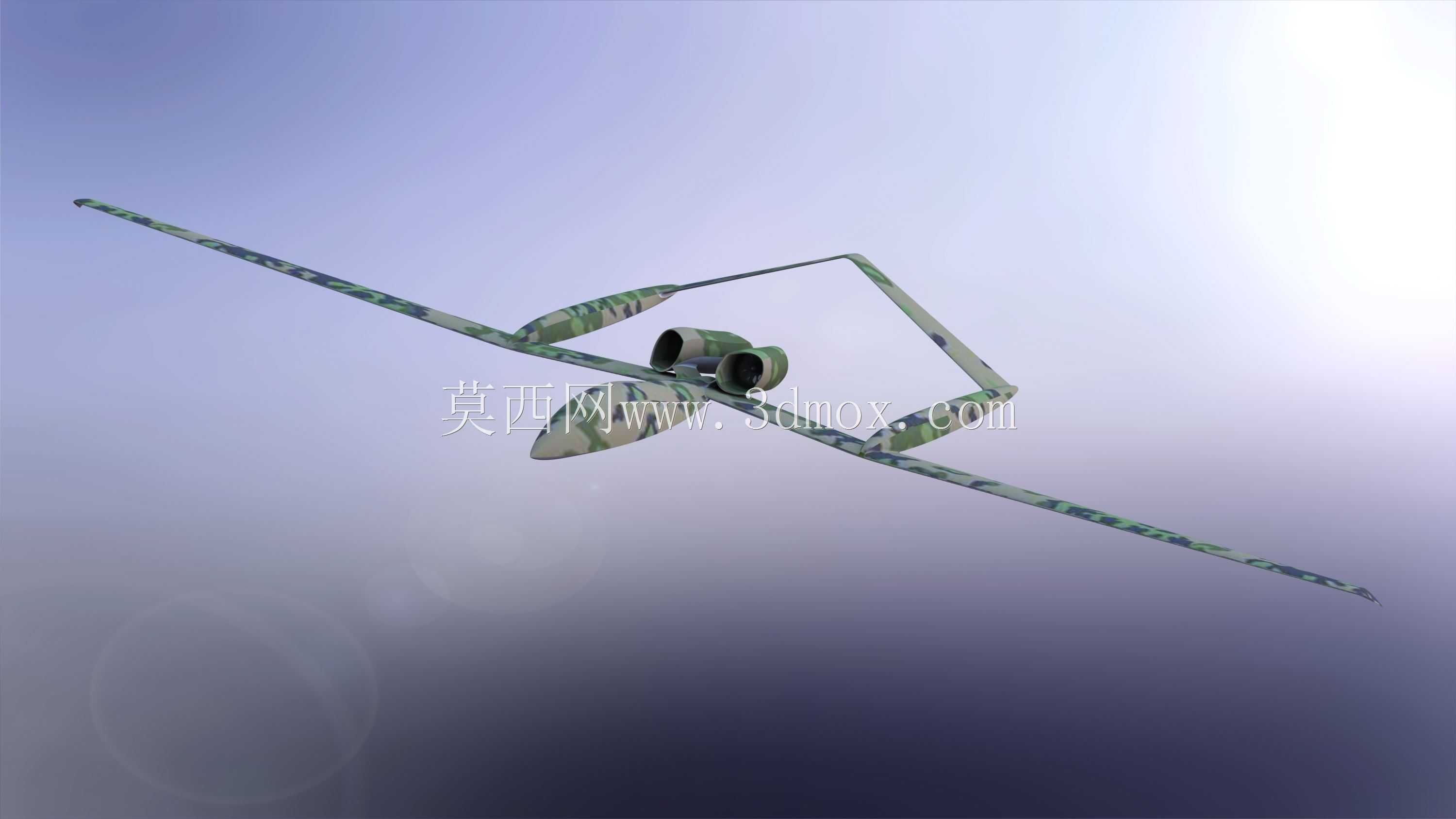

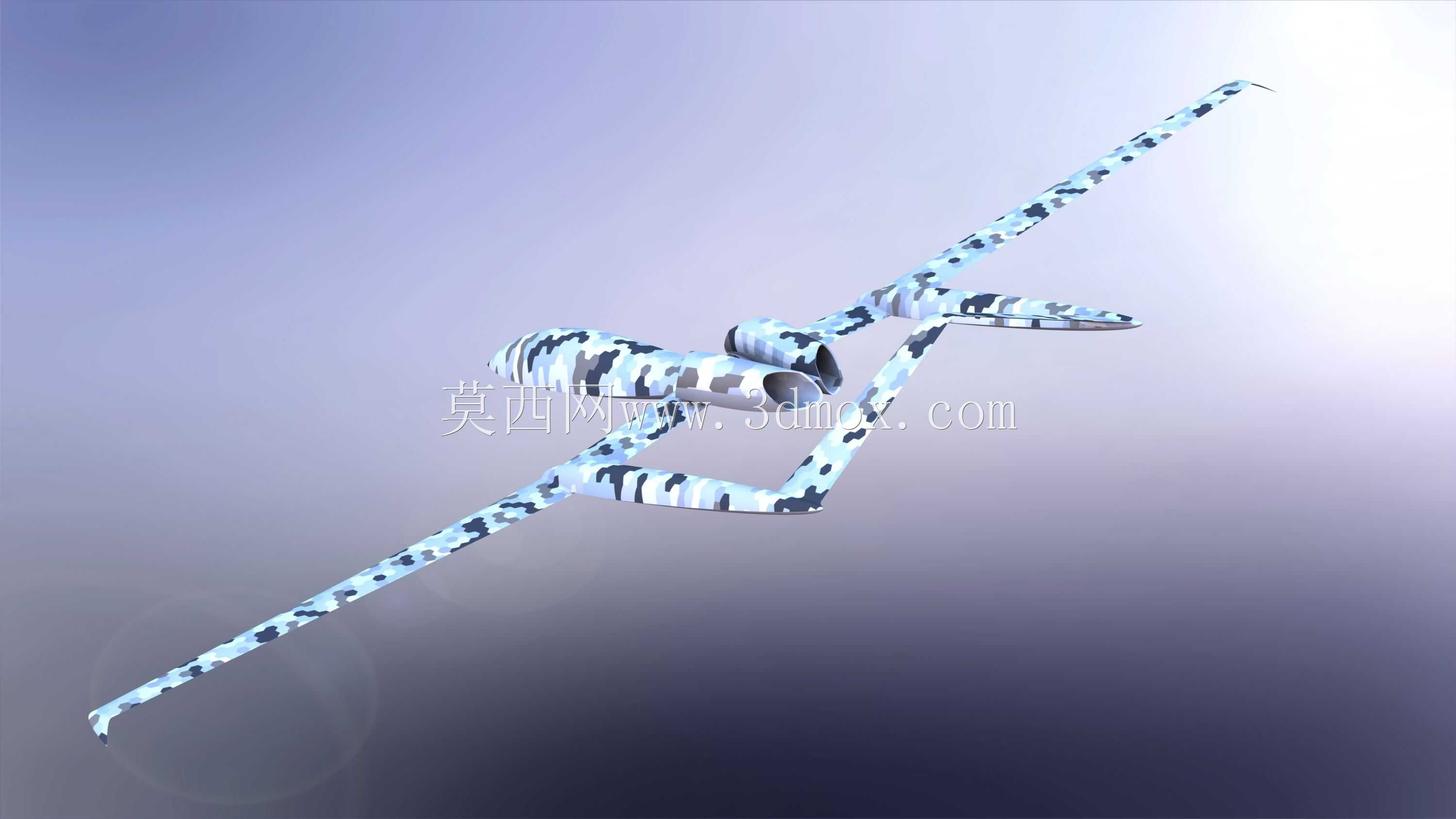

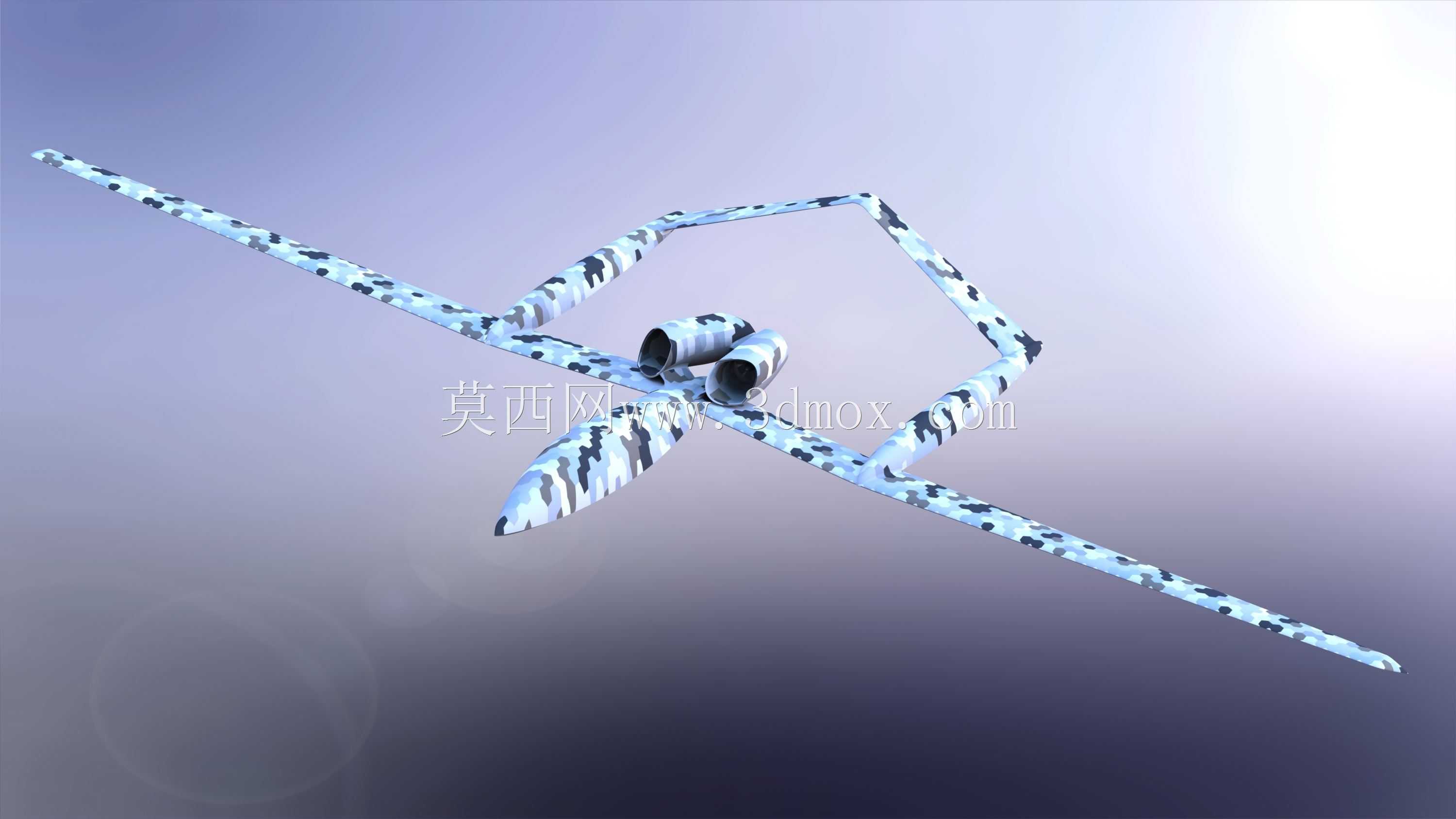

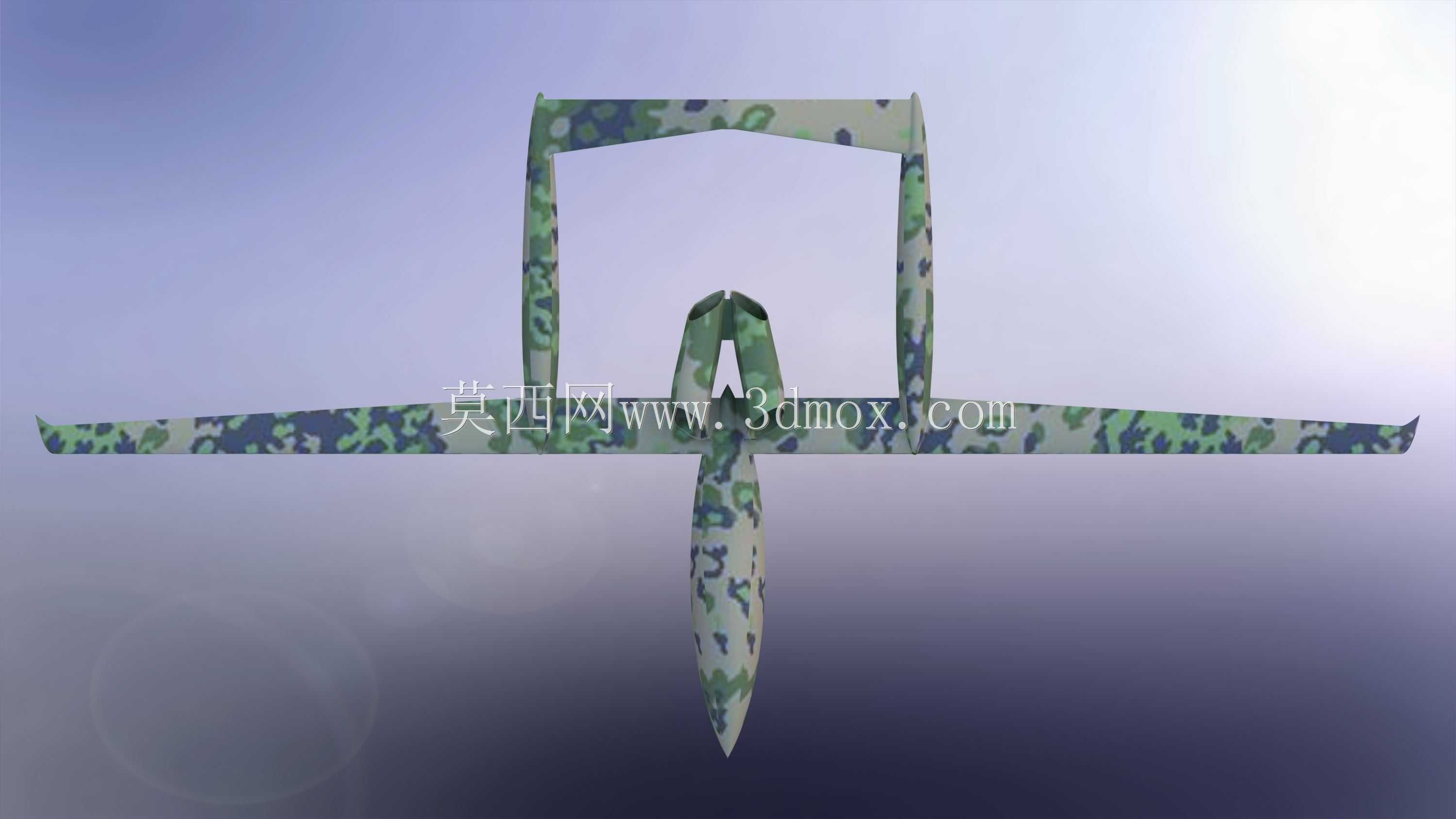

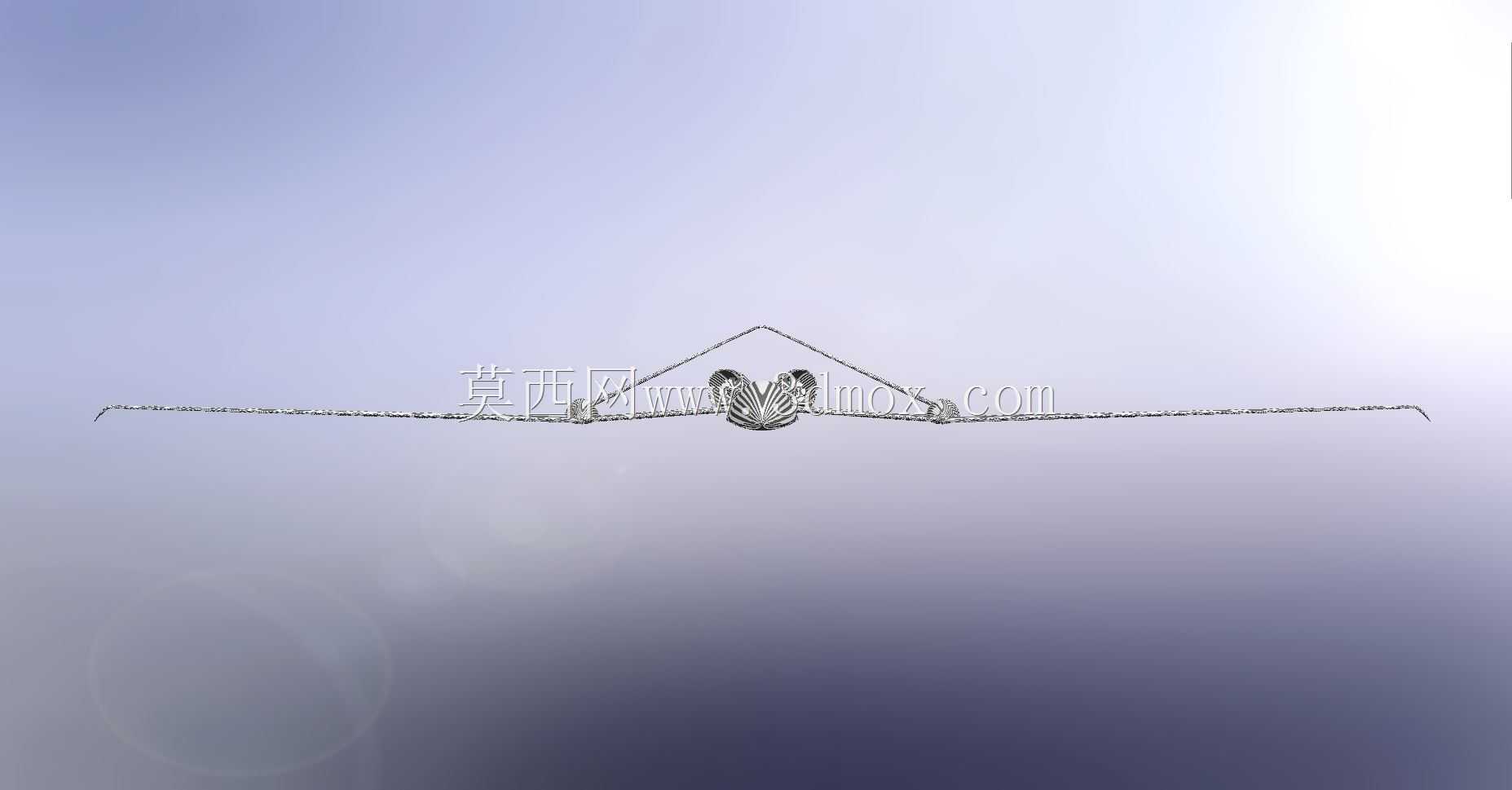

这款涵道动力飞行器的结构设计，核心围绕低空低速作业场景的实际需求展开，区别于常规螺旋桨外露的固定翼机型，双90毫米涵道动力单元的布置，既能够缩小整机侧向的动力突出尺寸，也能降低低空穿行时螺旋桨剐蹭障碍物的风险，适配林地巡检、边境抵近侦察这类存在复杂低空障碍的作业场景。从整体布局来看，机身采用流线型纺锤截面设计，中段预留涵道安装的承力舱段，两侧翼面采用大展弦比平直翼构型，翼身融合段做了平滑过渡处理，能够在低速飞行时提供足够升力，降低巡航阶段的动力消耗。翼尖位置设置的框型连接结构，并非单纯的造型设计，一方面可以作为翼尖的刚性支撑，降低大翼展机翼在机动飞行时的翼尖震颤幅度，另一方面框体内部可预留微型任务载荷的安装位，比如小型摄像模组、近距感知传感器，不需要额外在翼面下方增设挂架，减少额外的气动阻力。涵道单元的安装位置经过重心配平核算，布置在机身重心靠前12%的区间，双发对称布局能够抵消单台涵道运转时的扭矩偏转，即便单台动力出现故障，剩余动力的输出力矩也能通过翼面舵面补偿维持基本的飞行姿态，提升作业过程中的可靠性。整机的迷彩涂装采用低可视度的灰白黑不规则斑块设计，适配高空逆光、林地背景下的视觉隐蔽需求，表面蒙皮的分块接缝沿着气动流线方向布置，减少接缝处产生的附加气动阻力。从安装边界来看，整机翼展控制在单人可搬运的尺寸区间，机身最大直径不超过常规储运箱的内径限制，不需要拆解主翼就能够完成短途转运，外场作业时的组装流程仅需固定涵道接线、校准舵面中立位置即可完成起飞前准备。结构建模过程中，翼梁采用贯穿机身的一体化设计，翼根位置做了局部加厚的承力结构，能够承受机动飞行时的气动弯矩，涵道舱段的内壁预留了散热通风间隙，避免涵道电机长时间大推力运转时热量堆积，机身头部的锥段内部预留了航电电池、飞控模块的安装舱位，舱盖采用快拆式卡扣固定，方便外场快速更换电池、调试航电设备。尾段没有设置常规的水平尾翼，依靠主翼后缘的升降副翼完成俯仰与滚转操纵，航向操纵依靠两侧涵道的差速推力配合翼尖阻力板实现，简化了尾段的结构复杂度，也进一步降低了整机的结构重量。
