AKK5.8GFPV图传发射机结构建模

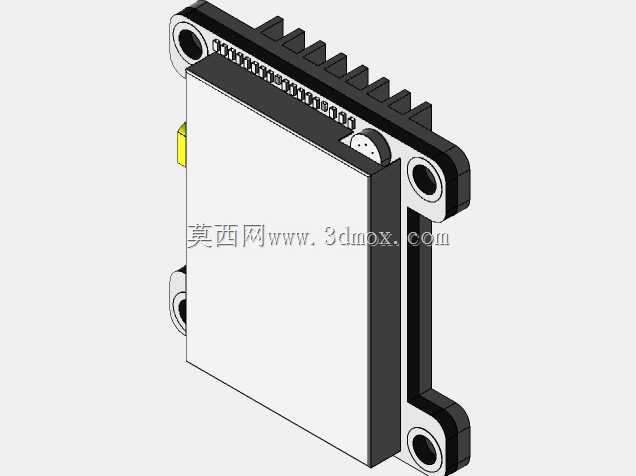

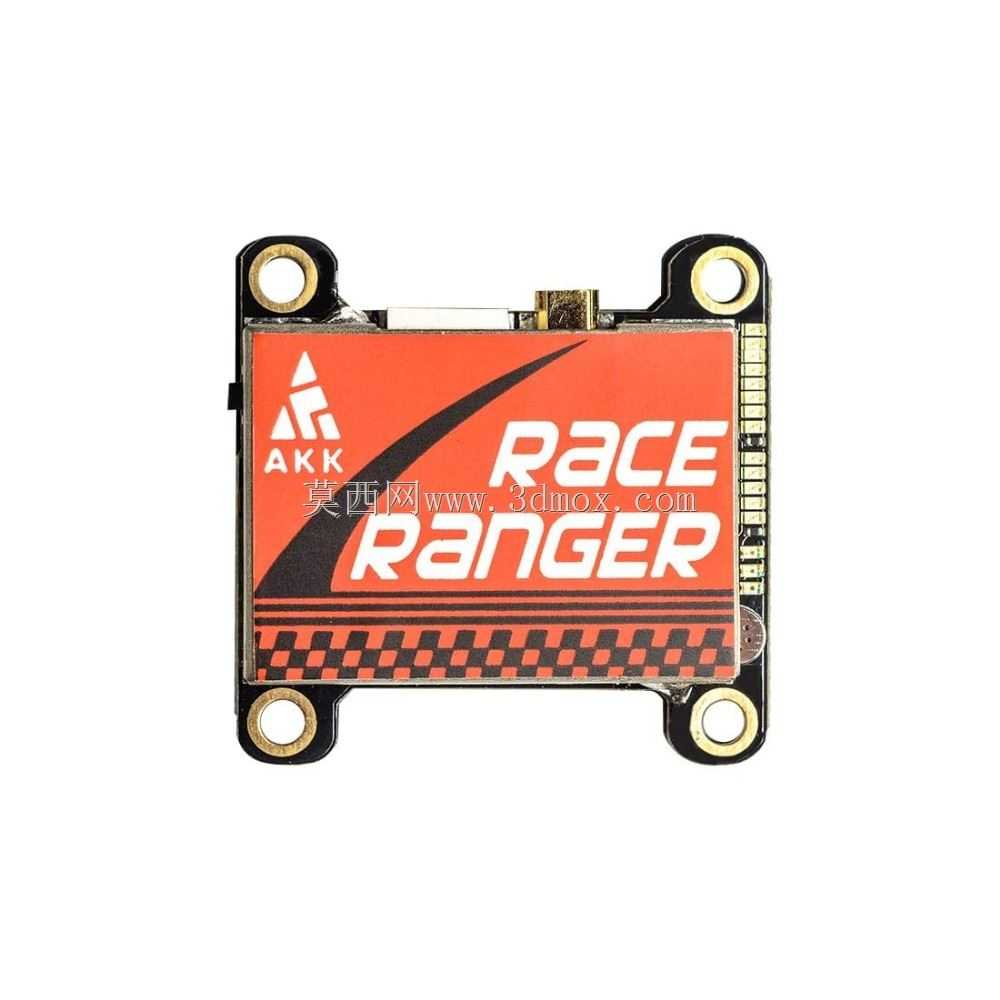

做穿越机装机结构适配的时候，这类5.8G图传发射机的安装位匹配是绕不开的环节，很多新手装机容易忽略模块的安装边界，导致装机后出现天线干涉、散热空间不足、接线拉扯的问题，这个模型完整还原了实机的结构细节，能直接用于机架安装位的适配校核。从实际使用场景来看，这类图传模块主要搭载在竞速穿越机、长距离FPV飞行器上，负责将机载摄像头采集的实时画面回传到地面接收端，不同功率档位对应不同的飞行场景：低功率档位适合室内小场地竞速，避免同场多机信号互相干扰，高功率档位则用于户外长距离飞行，保障复杂遮挡环境下的信号稳定性。模块的结构设计完全围绕航模装机的实际需求展开，四个角的沉头安装孔是标准的30.5*30.5mm航模安装孔距，适配绝大多数主流穿越机飞塔的安装层叠结构，孔位做了沉台设计，安装时螺丝头不会突出模块表面，避免层叠安装时和上层飞控、下层电调出现凸起干涉。模块主体的PCB边缘做了半金属屏蔽罩包裹，既可以降低自身功率发射时对飞控、GPS等机载电子设备的射频干扰，也能提升炸机时PCB板的抗形变能力，减少冲击力直接作用在板载元器件上造成的虚焊损坏。正面的标识区域做了凹印处理，和实机的丝印位置完全对应，建模时还原了板载射频接头、侧边排线接口的精确位置，接线侧的接口高度做了1:1还原，能直接用于校核装机时线材的弯曲半径，避免线材弯折过度导致的接触不良。模块整体厚度控制在轻薄范围内，层叠安装时不会过多占用飞塔的竖向空间，给机架上的电容、接收机等其他配件留出足够的安装余量，外壳的散热区域做了细微的纹理还原，对应实机的功率器件散热贴贴合位置，建模时可以直接参考这个位置做散热结构的配套设计，比如加装导热硅胶垫将热量传导到机架碳板上提升持续高功率工作的稳定性。侧边的拨码开关位置也做了精确还原，装机时可以提前预留拨码操作的空间，不用装机后再拆层调整开关档位，适配不同的飞行信道和功率需求。
