轻木构架式梭鱼航模骨架结构设计

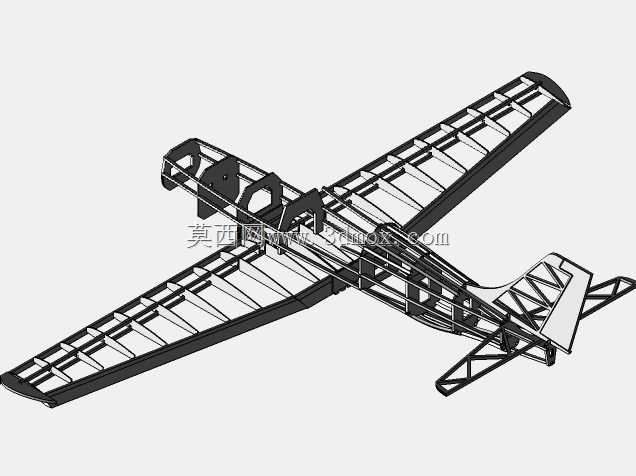

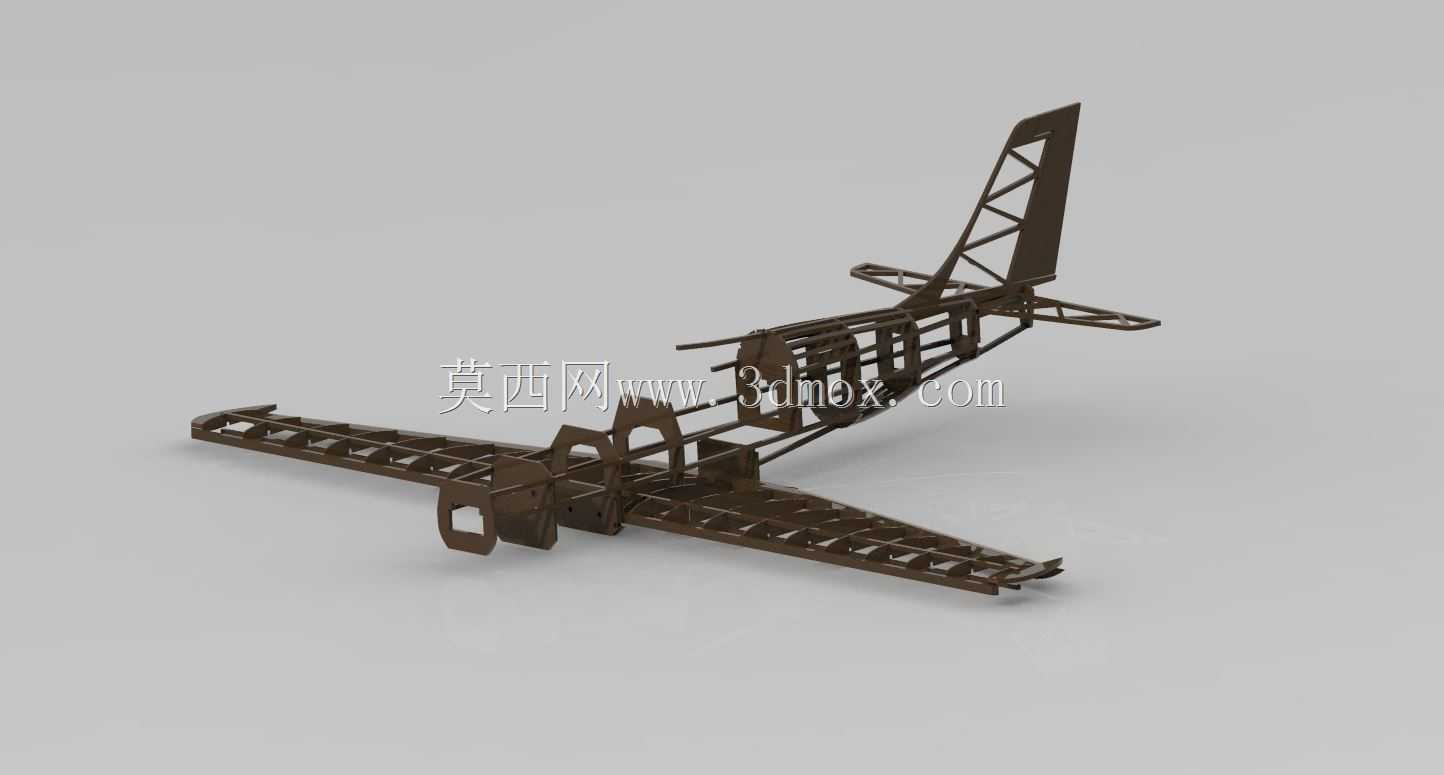

该构架式固定翼航模主体采用桁架式镂空骨架设计，整体布局沿用常规上单翼、后三点式起落架适配的气动布局思路，核心受力段沿机身纵轴布置连续承力桁条，机翼段采用翼肋与前后梁组合的分段式承力结构，能够在满足翼型曲面精度要求的前提下，最大限度降低结构自重，适配小排量动力组的推重比需求。从实际应用场景来看，这类骨架结构主要面向航模爱好者的自制组装、静态展示以及初级遥控飞行训练场景，区别于注塑成型的泡沫航模，镂空构架的设计预留了充足的设备安装空间，可灵活适配不同规格的舵机、接收机、动力电池以及动力马达的安装位，无需额外切削修改主体结构即可完成航电设备的布设。设计过程中，机身段的桁条排布充分考虑了飞行过程中的弯矩与扭矩传递路径，机翼与机身的对接位置设置了加强框结构，能够承受飞行过程中机翼产生的升力载荷以及机动动作带来的额外冲击，尾翼段的构架采用更小截面的杆件组合，在保证舵面操纵刚度的同时进一步降低尾部重量，便于整机的重心配平。外形尺寸方面，该骨架的翼展、机身长度比例严格匹配选定的低速翼型气动参数，机翼前缘预留了蒙皮粘贴的安装边界，各翼肋上的定位缺口可保证蒙皮铺设后翼型曲面的连续性，机身侧面的桁条间距统一，既能够保证蒙皮粘贴后的表面平整度，也能避免杆件过密带来的不必要重量增加。从结构设计的工程逻辑来看，这类桁架式航模骨架的设计核心是在刚度、强度与重量三者之间找到最优平衡点，每一段杆件的截面尺寸、排布位置都对应特定方向的受力需求，机翼段的前后梁分别承担飞行过程中的弯曲载荷与剪切载荷，翼肋除了维持翼型形状外，还能将蒙皮承受的气动载荷均匀传递到前后梁上，机身中段的设备舱位置特意做了框体加强，能够承受电池、舵机等设备的重量以及飞行过程中的惯性载荷，尾翼连接位置的斜向支撑结构可避免舵面操纵过程中出现结构形变，保证操纵响应的精准度。不同于整机一体化成型的航模产品，这种裸露的骨架结构也可用于航空科普教学场景，能够直观展示固定翼飞行器的内部承力结构布局，帮助初学者理解飞行器结构受力的基本逻辑，组装过程中也可根据实际飞行需求对局部杆件进行补强或减重调整，具备很高的改装灵活性。
