微型竞赛类遥控固定翼航模结构设计

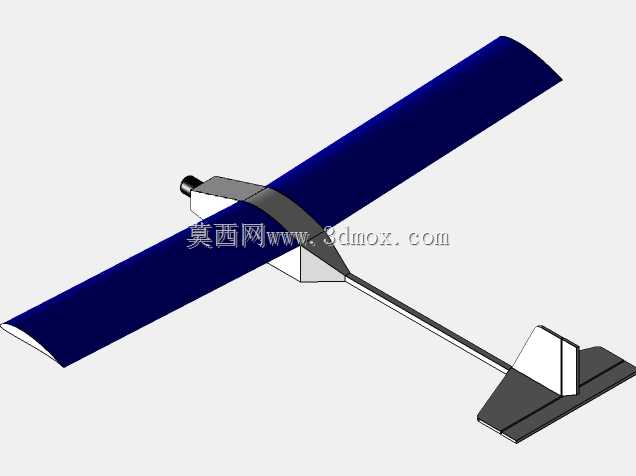

这款尾撑式布局的微型固定翼航模，主要面向高校航空类竞赛的微型载重飞行科目设计，可直接用于飞行模拟验证、气动特性校核以及实体机加工制作参考。整机采用上单翼布局，机翼选用大相对厚度的平凸翼型，能够在极低的飞行速度下提供足够升力，适配微型航模动力不足、起飞重量受限的竞赛要求，机翼前缘做了钝化处理，降低小迎角下的失速风险，提升低速飞行时的操纵稳定性。尾撑杆采用细长碳纤维杆的等效结构设计，将平尾与垂尾布置在机翼后方较远位置，在保证尾翼操纵力臂足够的前提下，尽可能降低尾部结构重量，优化整机重心配平区间，机翼与尾撑的连接座采用一体化快拆结构设计，方便日常拆装收纳，也能在着陆碰撞时通过结构形变吸收冲击能量，避免机翼主体结构损坏。动力单元前置布置在机头位置，匹配小型螺旋桨的拉力线设计，做了1度左右的下拉角与右拉角补偿，抵消螺旋桨旋转带来的反扭矩与P因子影响，降低飞行时的配平操纵量。垂尾与平尾采用常规布局，垂尾面积占尾翼总面积的30%左右，保证足够的航向稳定性，平尾设置了2度左右的安装角，与机翼安装角形成合适的差度，确保整机在巡航状态下的纵向静稳定性，避免飞行中出现姿态发散的问题。起落架采用后三点式简易结构，主起落架布置在机翼前缘下方的重心靠前位置，尾轮直接与垂尾下端联动，能够在地面滑跑时提供足够的方向操纵能力，适配平整草坪、硬质铺装跑道等多种竞赛场地的起降要求。整机结构设计时充分考虑了3D打印与轻木蒙皮的加工工艺，所有承力部位的壁厚都做了等强度优化，非承力部位做了镂空减重处理，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低整机空重，预留了足够的载重空间用于搭载竞赛要求的载荷模块，飞控、电池、接收机等电子设备的安装位都做了标准化的安装孔位预留，安装边界清晰，不同规格的电子元件都能在预留的舱段内找到合适的安装位置，重心调整区间覆盖机翼弦长30%到38%的范围，能够适配不同动力配置、不同载重要求下的配平需求，无需额外修改主体结构即可完成调整。
