双座地效飞行器概念结构设计方案

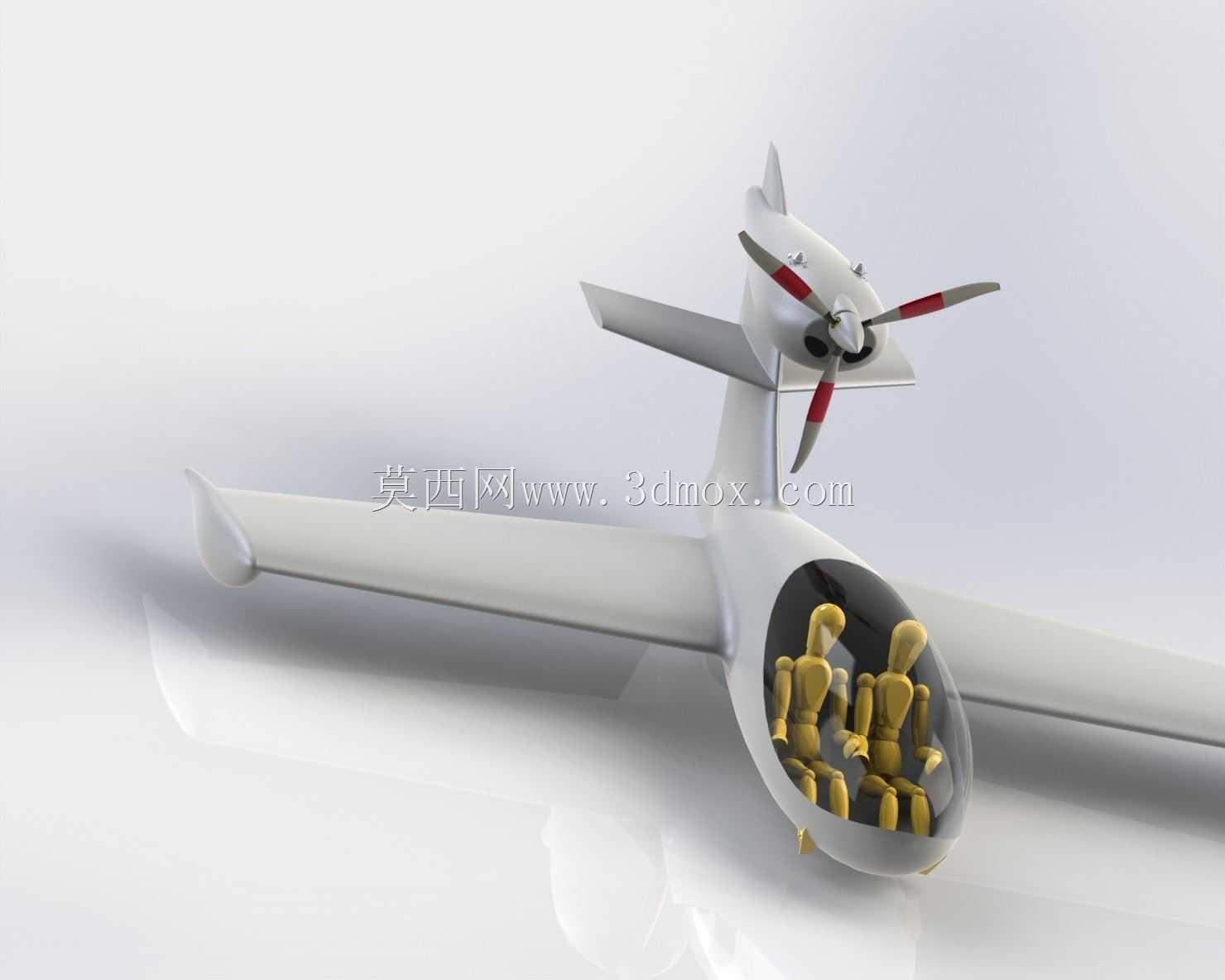

这款双座地效飞行器的结构设计，核心围绕近地效飞行场景的气动特性展开，区别于常规固定翼飞机的升力设计逻辑，整体布局优先考虑贴地/贴水飞行时的地效增升效率，同时兼顾低速起降阶段的操纵稳定性。从座舱布局来看，采用并列双座设计，座舱罩为整体流线型泡状结构，既保证两名驾乘人员的前方与侧方视野，也能最大限度降低座舱段的气动阻力，座舱内部预留了操纵机构、仪表安装的空间边界，驾乘人员的人体模型按照成年男性95百分位尺寸布置，可确认座舱内部的腿部空间、头部余量、操纵可达范围均满足通航类载人设备的人机工程要求。动力系统采用尾撑式后置单发螺旋桨布局，发动机安装位置位于垂尾前方的机身尾段，螺旋桨旋转平面避开了主翼的下洗气流区域，同时后置布局可减少动力段气流对座舱段的噪音干扰，也能避免起降阶段螺旋桨吸入地面杂物或水花。主翼采用大展弦比上单翼布局，翼型选择适配低速地效飞行的高升阻比翼型，机翼安装位置高于座舱顶部，可在飞行时让主翼下表面与地面/水面形成稳定的高压气垫区，提升升力效率的同时降低飞行能耗，机翼两端设置了端板结构，可减少翼尖涡流带来的升力损失，进一步强化地效飞行阶段的气垫保持能力。尾翼部分采用常规垂尾加平尾的布局，垂尾与后置发动机舱整合设计，平尾安装位置高于主翼下洗流影响区域，保证各个飞行姿态下的舵面操纵效率，尤其是在低速起降、地效区内外切换飞行的阶段，尾翼能提供足够的纵向与航向稳定性。机身主体采用流线型吊舱式设计，从机头到机尾的截面平滑过渡，底部做了近似船型的修型，可支持水面起降场景下的滑行需求，机身结构预留了起落架安装的接口位置，可根据使用场景选装轮式起落架支持陆地起降，或加装浮筒结构强化水上起降的稳定性。整体外形尺寸控制在轻型通航飞行器的范畴内，翼展、机身长度、机高的边界尺寸适配通用通航机场的停机位、滑行道要求，也能满足小型拖车转运的尺寸限制，不需要特殊的超限运输审批。设计阶段同步考虑了结构件的拆分逻辑，主翼、尾翼、机身段、动力舱均为可拆分的独立模块，便于后续的生产制造、维护拆装以及运输存储，各个模块之间的连接位置预留了标准的紧固件安装点位，可保证装配后的结构刚度满足飞行工况的载荷要求。
