可折叠柔性翼固定翼无人机结构设计

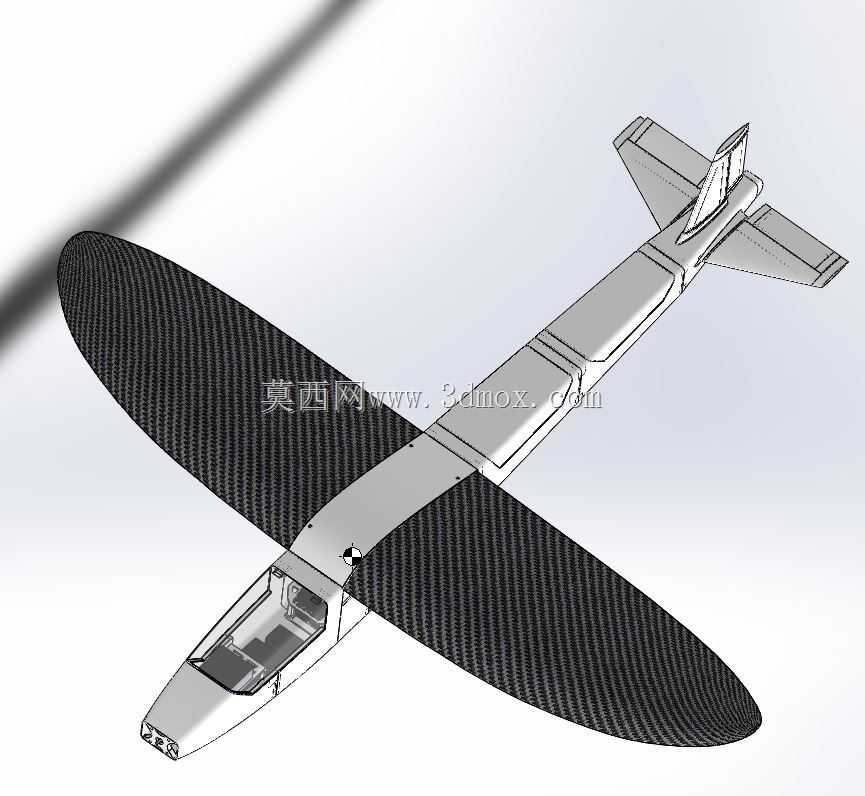

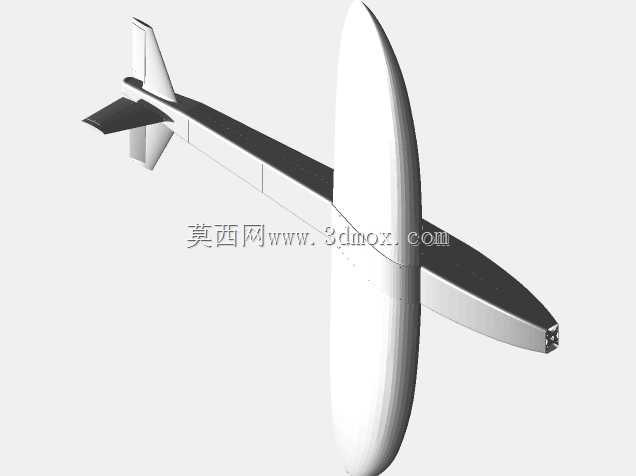

这款柔性翼固定翼飞行器的设计，核心瞄准小范围低空测绘、近程环境巡查这类对便携性有高要求的作业场景，区别于常规刚性机翼固定翼无人机，其机翼采用柔性蒙皮搭配分段式承力骨架的结构方案，在保证飞行阶段翼面升力效率的同时，实现了存放状态下的机翼折叠收纳，大幅压缩整机收纳后的外廓尺寸，单人即可完成携行与快速部署，不需要额外的大型储运包装箱。从结构设计逻辑来看，机翼的副翼控制装置同时集成了折叠锁止功能，飞行状态下锁止机构将机翼段牢牢固定在展开位置，副翼舵面通过连杆结构连接至机身内部的舵机，完成滚转姿态的控制；当需要收纳时，只需触发锁止释放结构，两侧机翼即可沿翼根处的铰接轴向内折叠，贴合机身侧面，整个操作过程不需要额外工具，作业现场即可完成状态切换。机身主体采用流线型半硬壳结构设计，头部预留了任务载荷安装舱段，可根据作业需求更换航拍相机、气体检测模块等不同载荷，机身中段为动力与飞控设备的安装腔，所有电子设备的安装位都预留了走线槽与减震安装座，避免飞行过程中的振动影响设备精度。尾翼部分采用常规平尾加垂尾的布局，舵面连接结构做了轻量化处理，在保证操纵刚度的前提下尽可能降低尾部重量，调整整机的重心位置至机翼气动焦点附近，提升飞行过程的姿态稳定性。从安装边界来看，机翼展开状态下的翼展尺寸控制在单人臂展可操作范围内，折叠后的整机宽度不超过常规双肩背包的宽度，机身长度适配便携储运的尺寸要求，机翼与机身的铰接位置做了限位设计，展开时可自动卡入到位，不需要反复调整机翼安装角度，降低外场作业的准备时间。柔性翼面的设计还兼顾了一定的抗冲击能力，在低空作业遇到突发紊流或者轻微擦碰障碍物时，柔性蒙皮可通过小幅形变吸收冲击能量，避免刚性机翼易断裂的问题，提升复杂作业环境下的设备存活率。机身下部预留了快拆式起落架的安装接口，可根据作业场景选择滑跑起飞或者手抛起飞模式，切换过程仅需插拔固定销即可完成，不需要拆解机身主体结构。
