适配RQ7B影子无人机的NACA4415翼型结构件

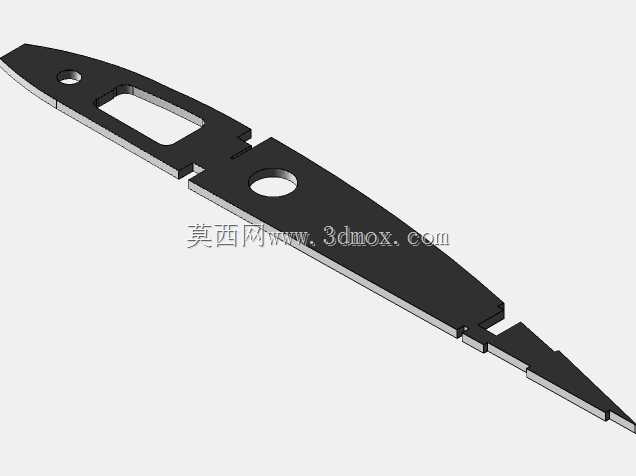

这款翼型结构件基于NACA4415低速翼型基准开发，核心适配小型长航时固定翼无人机的翼身装配需求，对应列装场景为低空战术侦察类无人飞行器的主翼承力段，可直接匹配RQ7B影子无人机的机翼安装接口，承担飞行过程中的翼面气动载荷传递、蒙皮支撑定位、机载设备安装基座的多重作用。从气动设计逻辑来看，NACA4415翼型本身具备15%的相对厚度，最大弯度位置位于弦长40%处，低速下升阻比表现优异，失速迎角范围宽，非常适合亚音速低空飞行的侦察类无人机，能够在巡航阶段维持较高的气动效率，降低动力系统的功耗输出，延长平台的滞空作业时长。结构设计上，构件采用分段式镂空减重构型，在翼型的前缘、后缘分别设置定位卡槽，可与相邻翼段的插接结构快速配合，无需额外设计复杂的连接工装，装配时可直接卡入机翼主梁的定位槽内，通过构件上预留的两个圆形安装孔完成与翼梁的螺栓紧固，安装孔的位置经过受力仿真校核，恰好位于翼型的承力强轴位置，能够避免飞行过程中连接点出现应力集中导致的结构失效。构件中部的矩形镂空区域，一方面是为了进一步降低结构自重，减少无效载荷占比，另一方面可作为机翼内部走线的通道，方便布置舵机控制线、天线馈线等机载线路，避免线路在翼内晃动产生干涉。从安装边界来看，构件的弦长、展向分段尺寸完全匹配对应无人机的机翼型腔尺寸，前缘弧度与机翼蒙皮的内型面完全贴合，后缘的阶梯式卡槽可直接粘接固定后缘蒙皮与舵面铰接结构，不需要对翼型结构进行二次修磨即可完成总装。实际使用场景中，这类翼型结构件作为机翼的核心承力骨架，需要承受飞行过程中的升力、阵风载荷以及机动飞行时的扭矩，因此在结构壁厚设计上，针对前缘易受鸟撞、砂石冲击的区域做了局部加厚处理，后缘区域则在保证刚度的前提下尽可能做薄，减少翼型后部的气动阻力。设计过程中还充分考虑了工艺适配性，构件的所有转角位置都设置了适配加工的工艺圆角，既可以采用航空铝板铣削加工，也可以通过复合材料模压成型，能够适配不同批次的生产工艺需求，在小批量试制阶段可直接通过数控铣削快速产出样件，完成风洞测试与飞行验证，量产后切换模压工艺也不需要对结构进行大幅修改，能够有效缩短产品的迭代周期。
