齐柏林硬式飞艇仿真外观结构设计

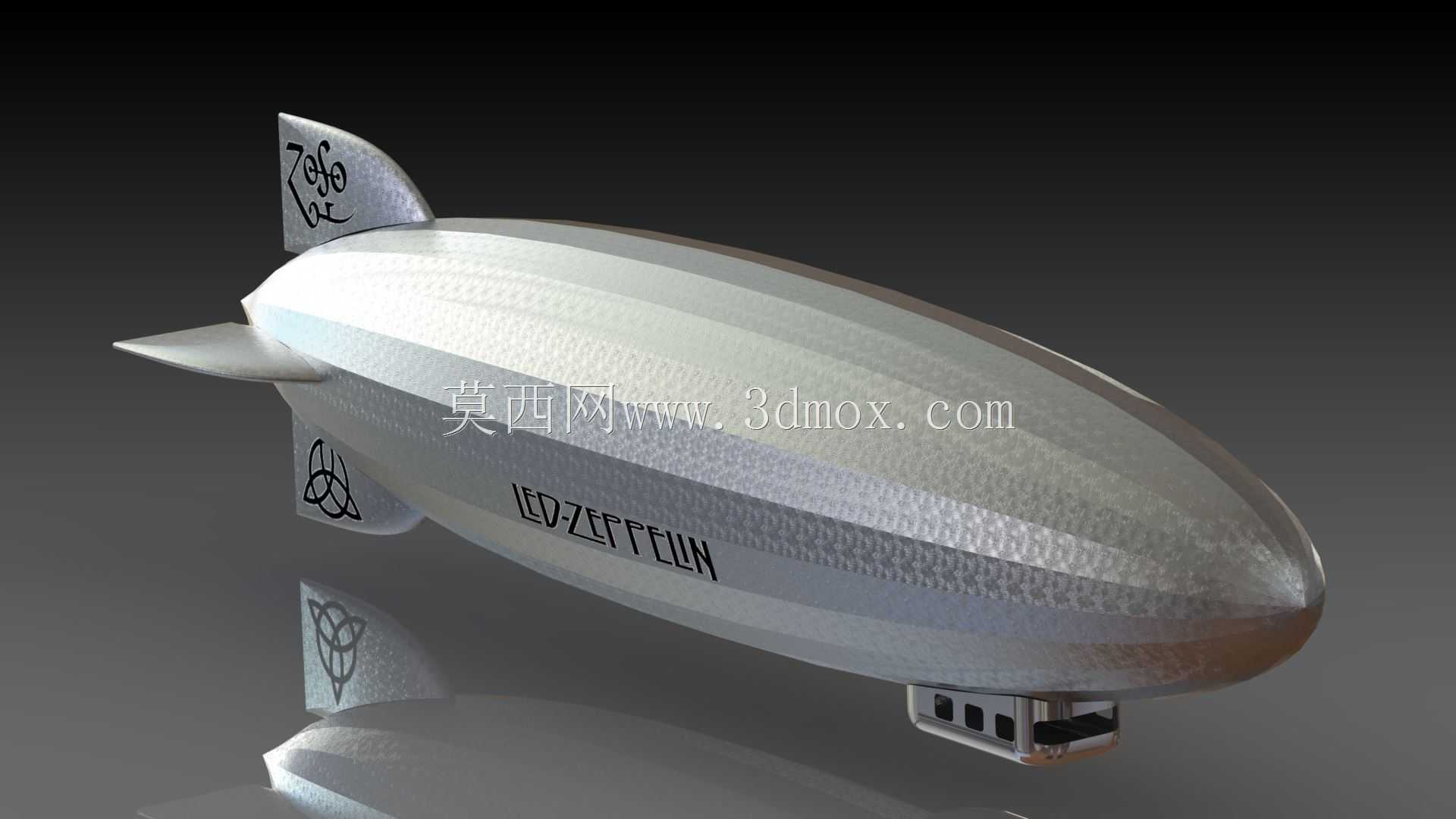

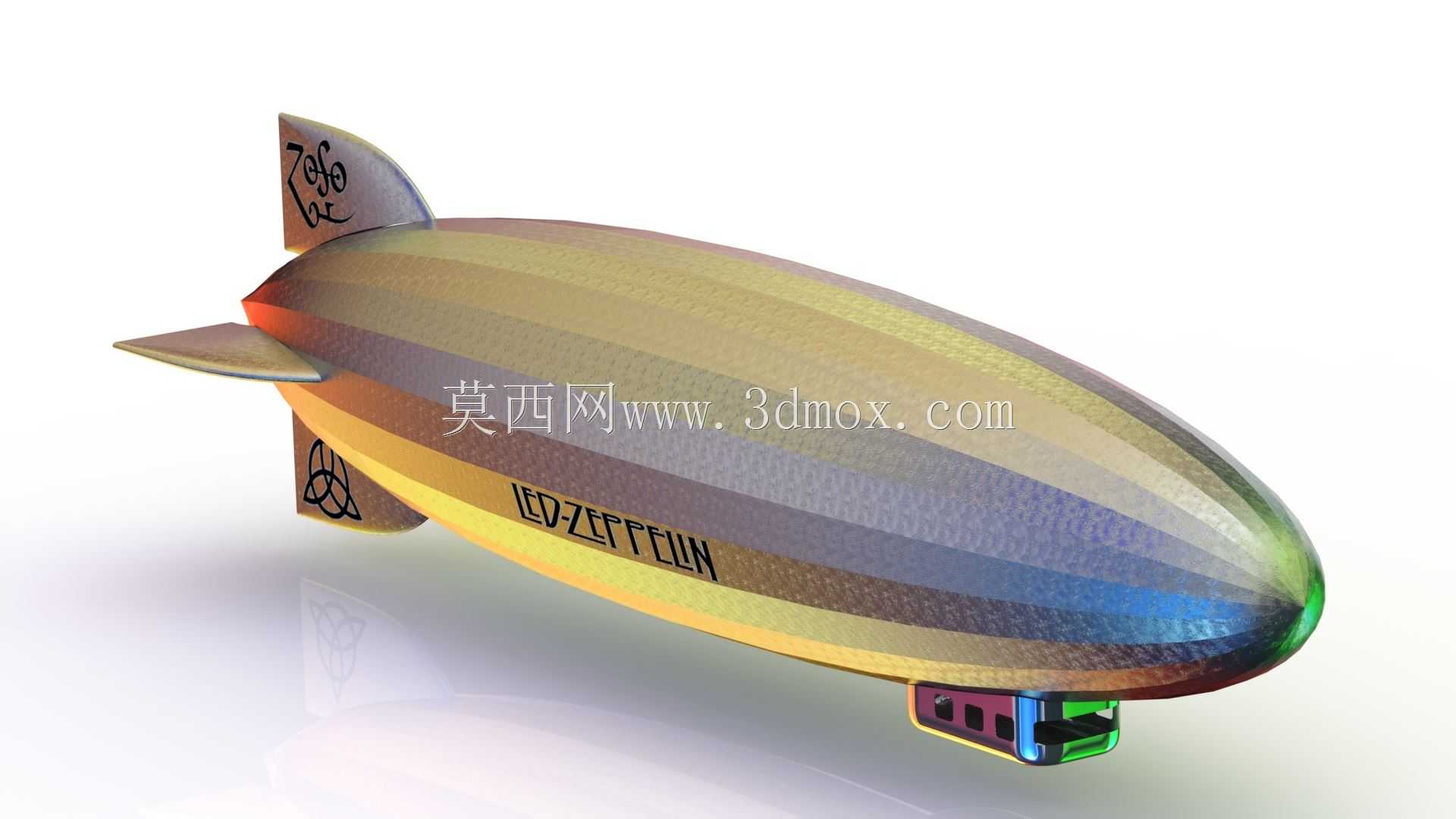

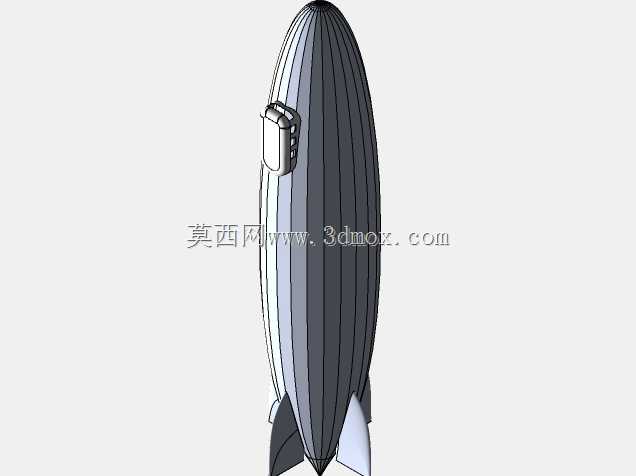

本次呈现的齐柏林飞艇三维结构，完整还原了硬式浮空飞行器的典型布局特征，主气囊采用纺锤形流线型曲面设计，曲面曲率沿长轴方向连续过渡，从头部驻点位置开始逐步扩张至最大截面处，再平缓收窄至尾部，全程保证曲面G2连续，可有效降低低速飞行过程中的压差阻力，适配低空亚音速飞行的气动需求。尾翼采用十字形布局，分别布置于气囊尾部的上下与左右方位，翼面采用对称翼型，舵面偏转角度预留充足的活动边界，可满足俯仰、偏航方向的姿态控制需求，尾翼与主气囊的连接位置设置了内嵌式加强筋结构，避免飞行过程中气动载荷导致的连接部位应力集中。吊舱布置于主气囊腹侧靠前位置，吊舱主体采用矩形切角造型，上部通过多组承力拉杆与主气囊内部的硬式骨架连接，吊舱内部预留了乘员舱、设备舱的分层空间，舷窗位置按照真实齐柏林飞艇的布局均匀排布，吊舱底部设置了着陆缓冲结构的安装位，可适配地面停靠时的冲击载荷承载需求。主气囊表面的蒙皮采用分块拼接设计思路，每块蒙皮的边界都贴合内部骨架的环向、纵向龙骨排布，既还原了真实硬式飞艇的蒙皮拼接工艺特征，也为后续的结构有限元分析提供了准确的几何基础，蒙皮表面预留了标识印刷的定位区域，可适配不同涂装方案的快速替换。从安装边界来看，该模型的整体长径比控制在8:1左右，最大截面直径位于艇身总长度的三分之一处，各突出部件的外轮廓均未超出主气囊的最大截面投影范围，可满足展厅陈列、航空科普教具制作的尺寸适配需求，也可作为浮空器概念设计阶段的外形参考基准，帮助设计人员快速验证气动外形的合理性，减少前期曲面建模的重复工作量。在细节处理上，艇身尾部、尾翼表面的标识位置都做了精准的曲面贴合，避免了贴图拉伸变形的问题，吊舱与主气囊之间的连接拉杆采用参数化建模方式，可根据不同的载荷需求调整拉杆的直径与排布密度，适配不同改型方案的快速迭代。
