喷气发动机叶片及机匣组件结构设计

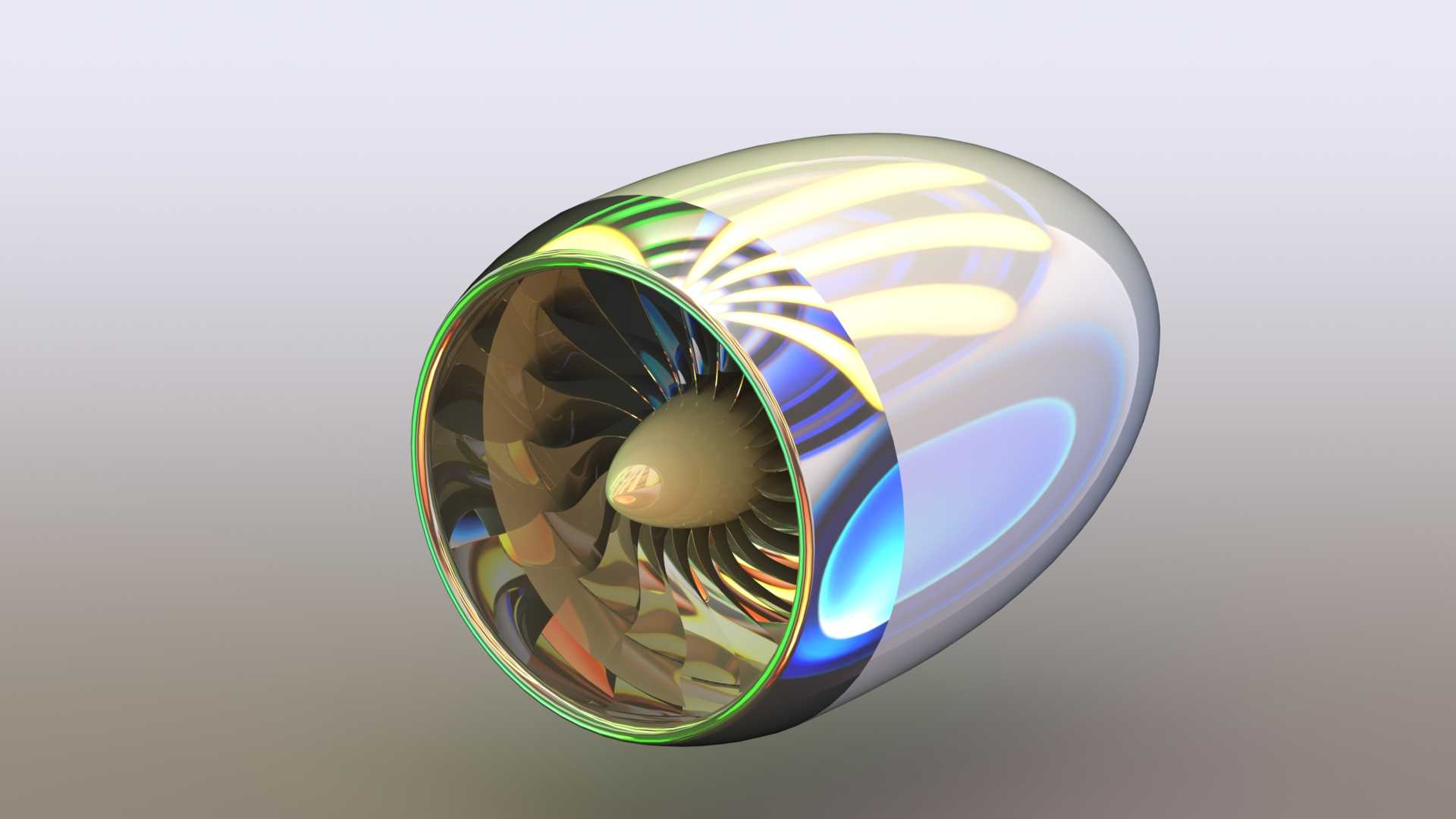

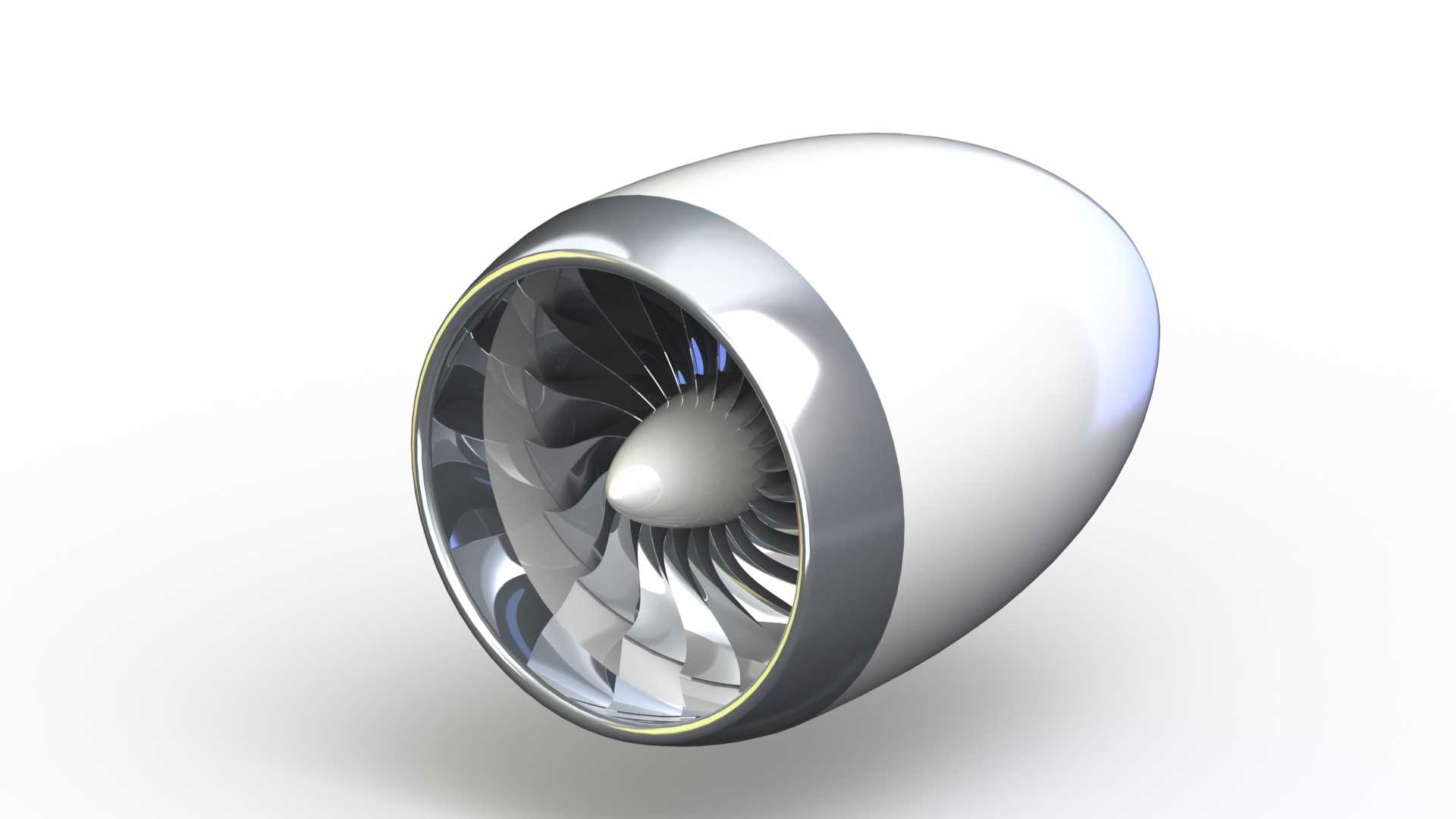

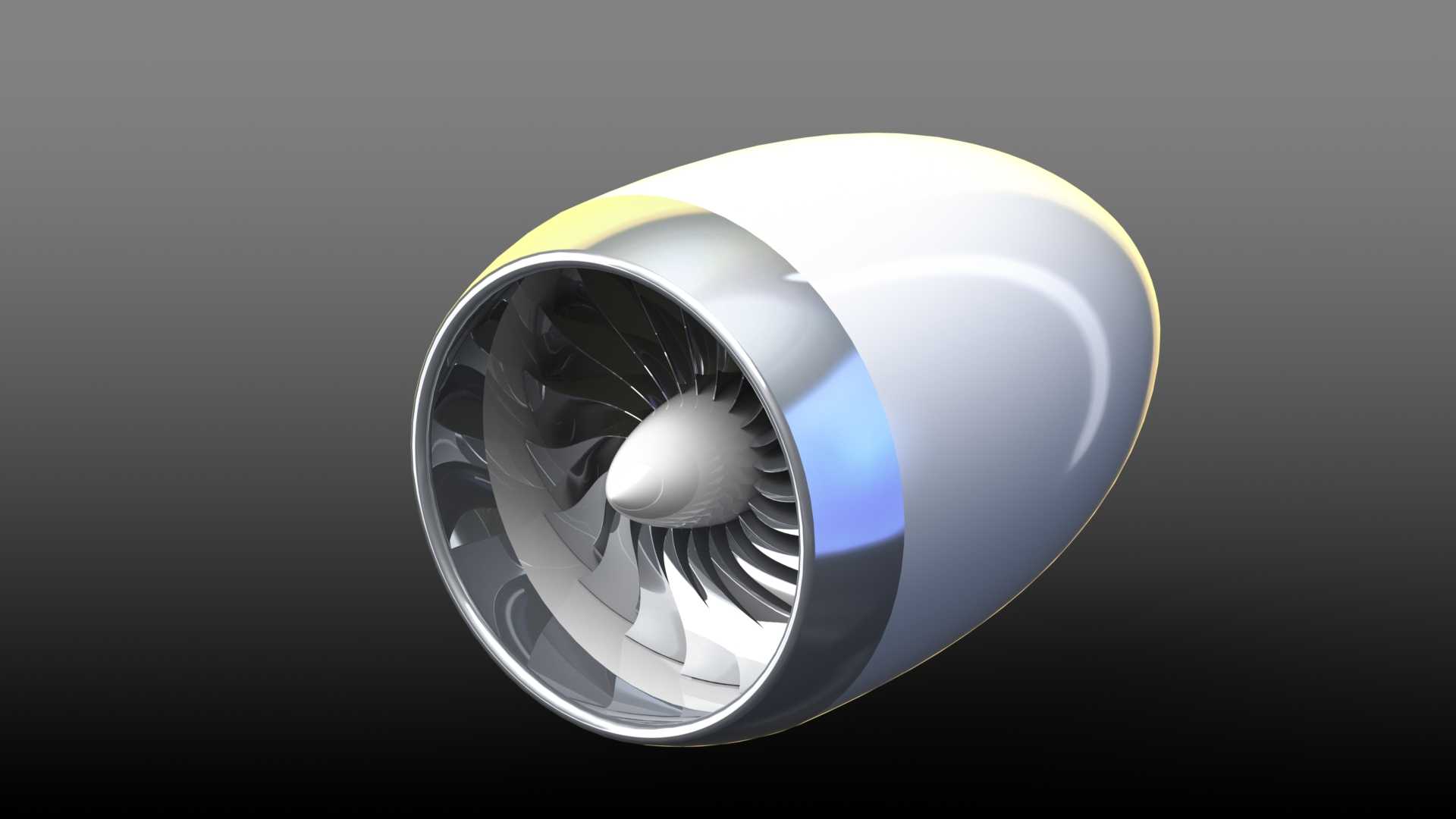

在航空动力系统的结构设计工作中，进气端组件的气动外形与结构匹配度，直接影响整台动力装置的进气效率与运行稳定性，本次呈现的组件为喷气发动机进气端的壳体与叶片集成结构，仅覆盖进气整流、首级叶片包容的功能段，不包含后续涡轮做功的核心段结构。从实际应用场景来看，这类结构常作为航空发动机原理教学演示件、缩比仿真验证载体，也可用于航空类展品的结构展示，帮助从业者直观理解进气端的气流组织逻辑。设计过程中优先考虑了进气道的流线型过渡，从前端进气口的圆弧整流罩开始，曲面曲率沿轴向逐步变化，避免气流在进气壁面出现附面层分离，首级叶片的叶型采用了大扭角设计，从叶根到叶顶的安装角连续过渡，匹配不同半径处的气流线速度差，保证进入压气机段的气流均匀度。机匣部分采用了双层壁面的简化结构，外层为承力壳体，承担进气段的结构载荷与外来物冲击防护，内层为包容环，针对首级叶片断裂后的飞脱风险预留了包容余量，安装边界上，组件后端设置了与压气机机匣对接的安装边，安装边上的连接孔位沿周向均布，可与同直径的压气机段实现同轴对接，前端整流罩与轮毂采用快拆式连接结构，方便拆解观察内部叶片排布。从尺寸设计逻辑来看，进气口直径与首级叶片的叶尖直径保持一致，避免出现台阶扰动气流，整流罩的长径比控制在1.2左右，既保证整流效果，又不会过长增加进气段的结构重量，叶片与机匣内壁的叶尖间隙取叶片弦长的千分之五，兼顾运转时的热膨胀余量与气动泄漏损失控制。这类结构在建模过程中需要重点关注曲面的连续性，尤其是整流罩与机匣对接处、叶片型面与轮毂连接处的G2连续，避免在仿真计算时出现局部应力集中或者气流畸变的误判，对于教学演示用途的模型，还会适当简化叶片内部的冷却通道结构，突出外部气动外形与装配关系，降低模型复杂度的同时保留核心结构特征。
