小型载重四旋翼无人机结构设计方案

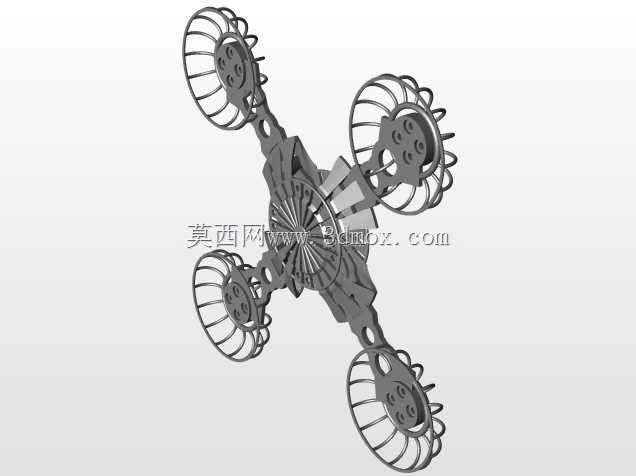

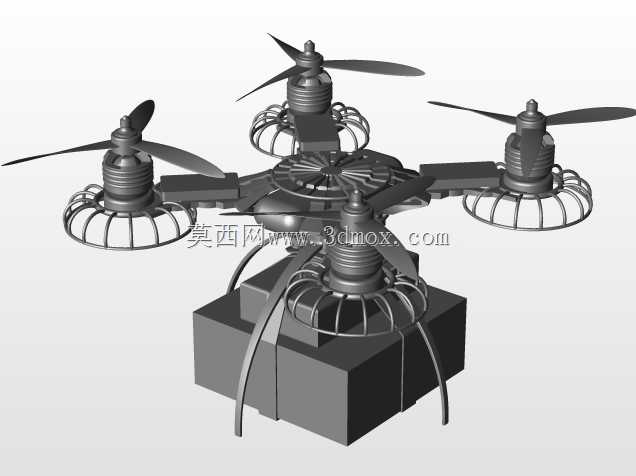

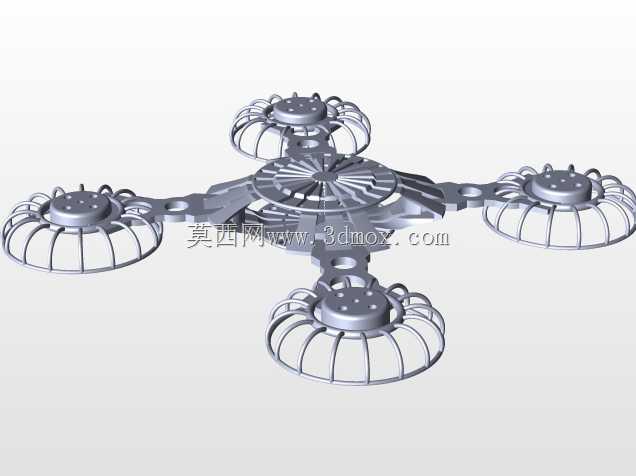

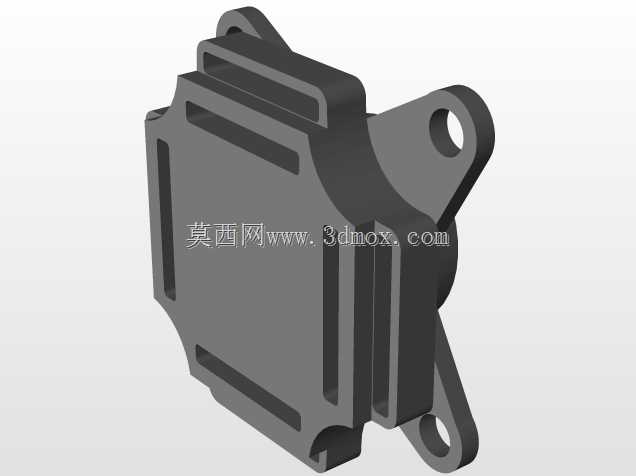

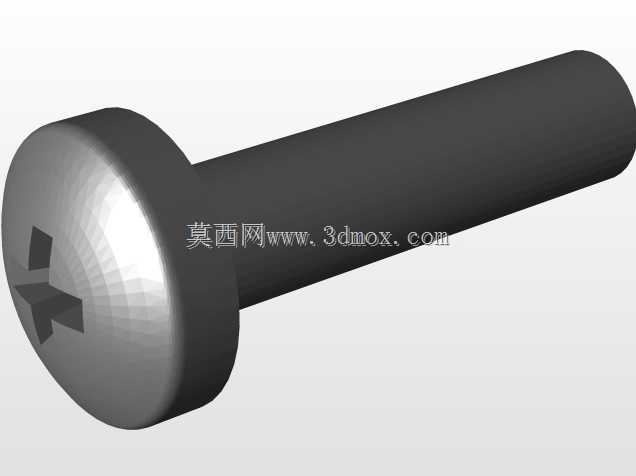

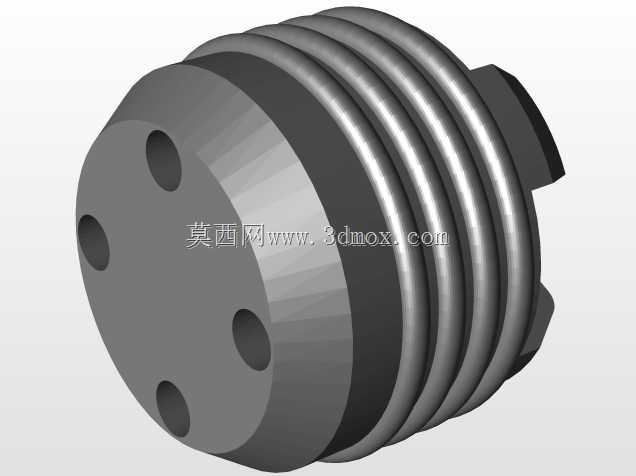

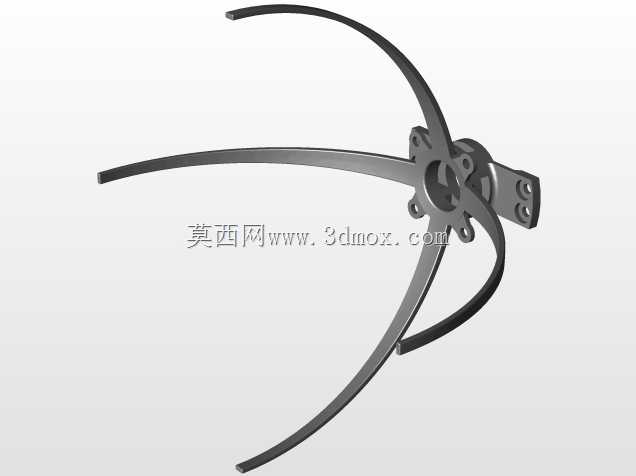

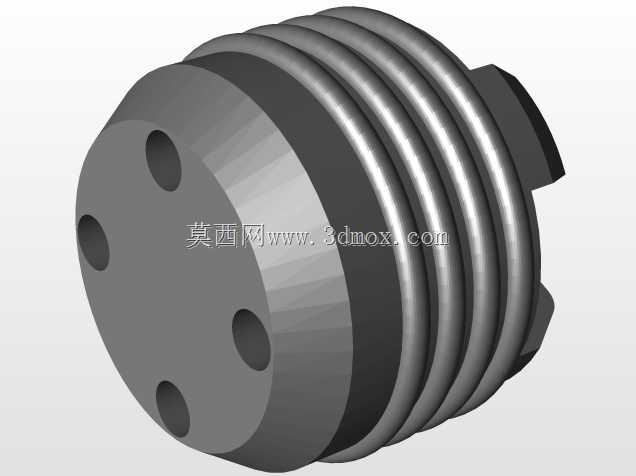

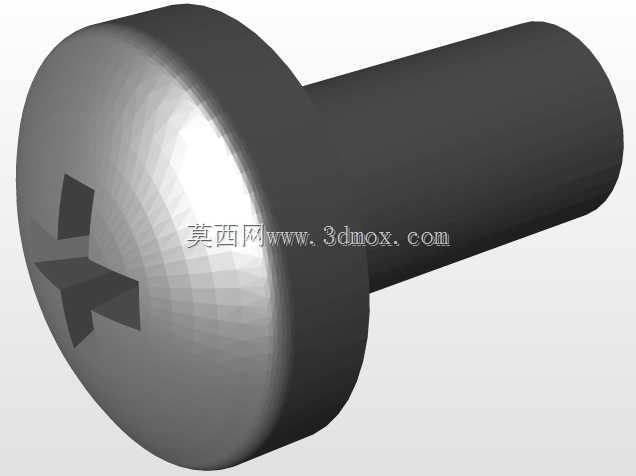

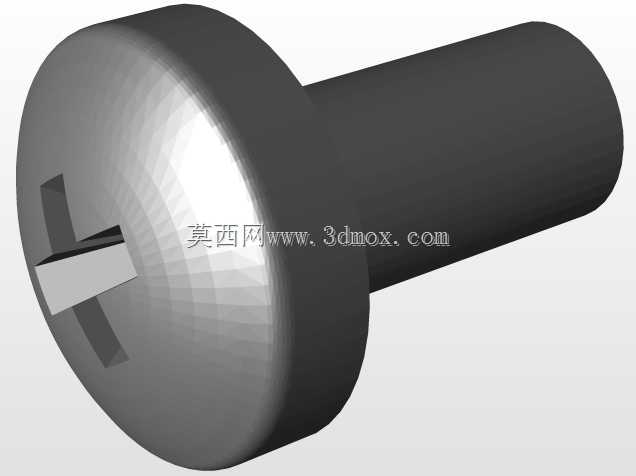

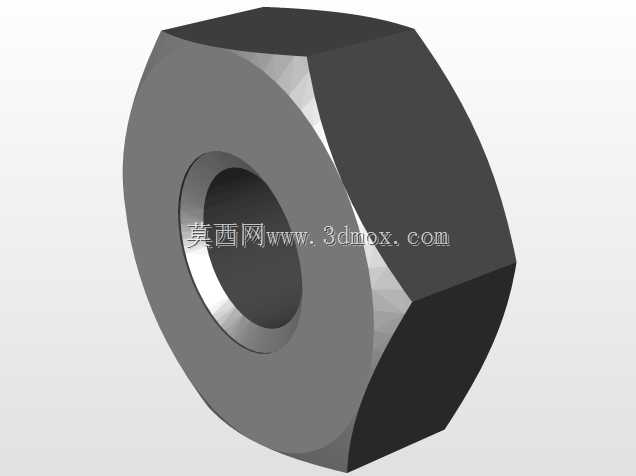

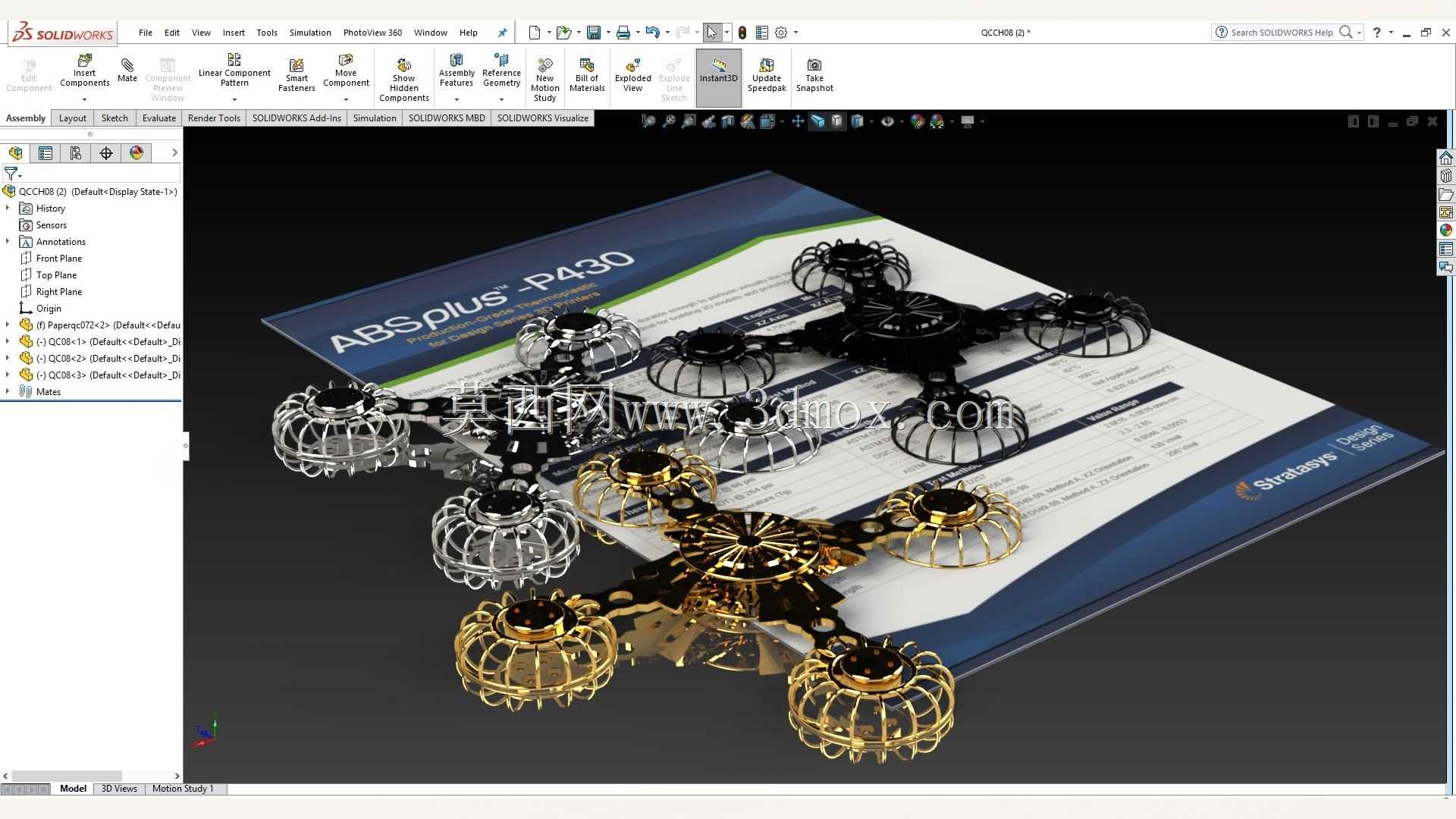

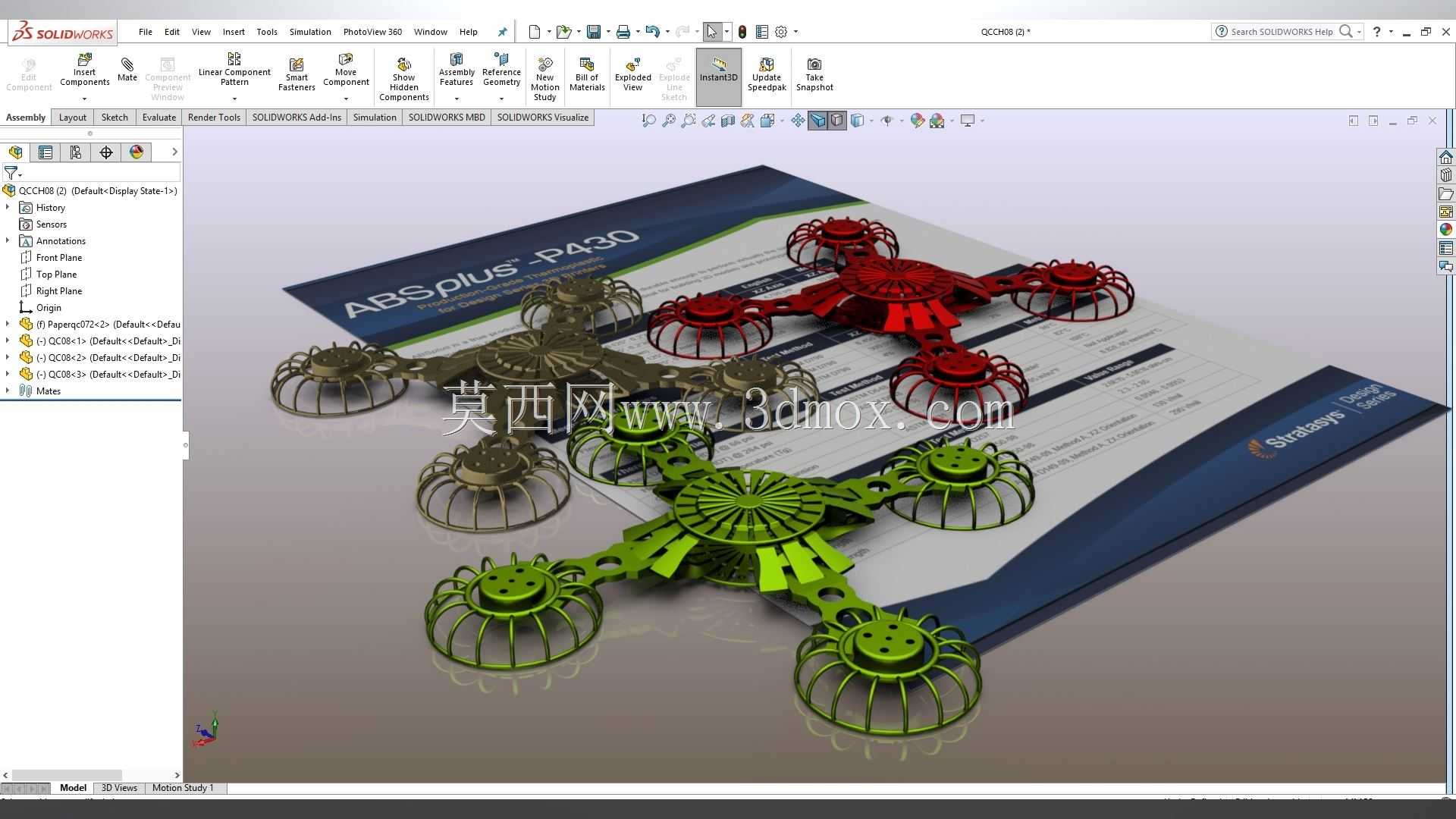

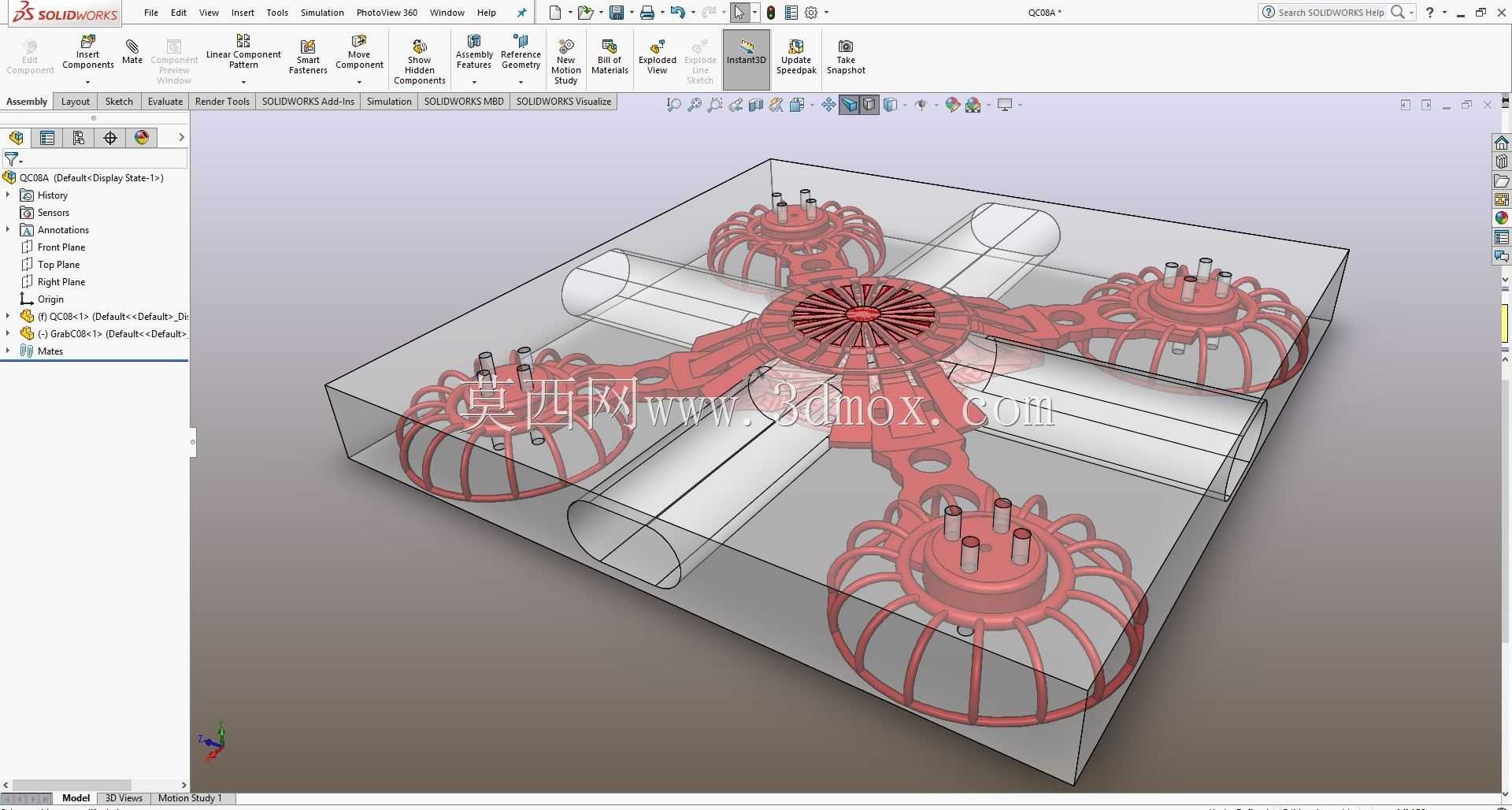

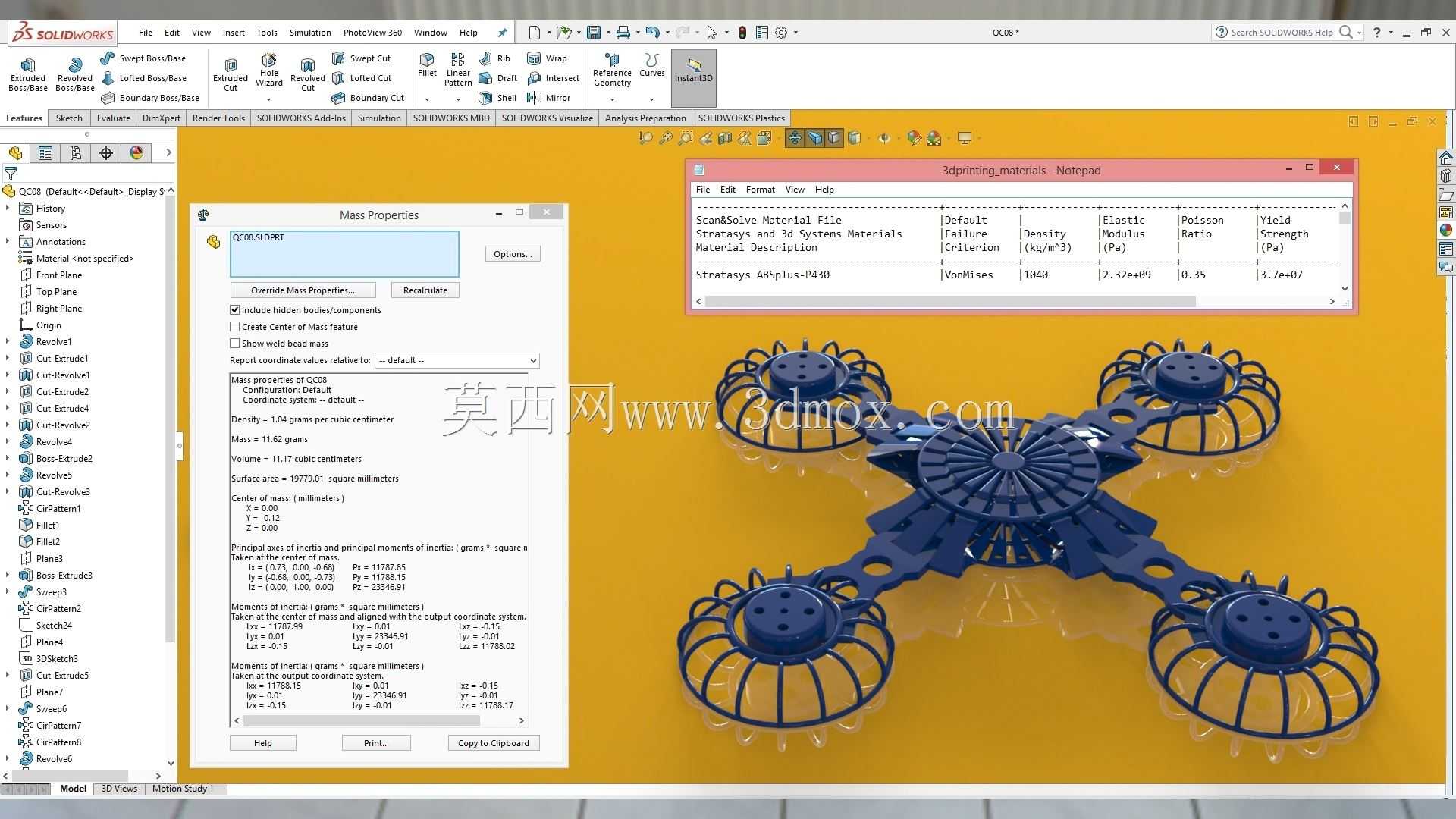

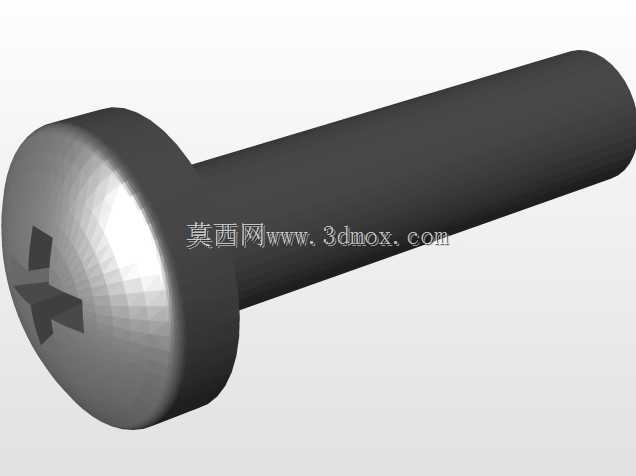

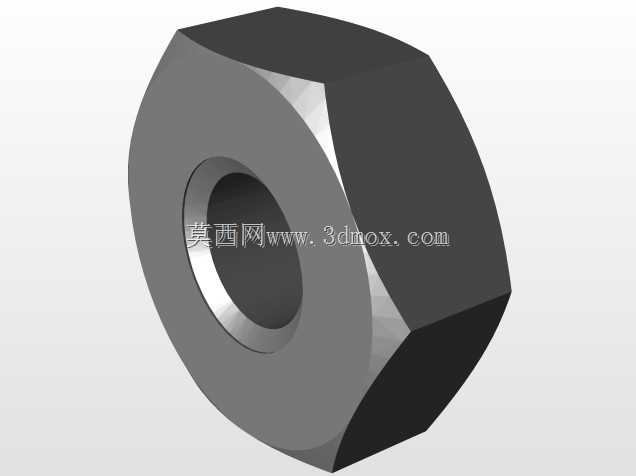

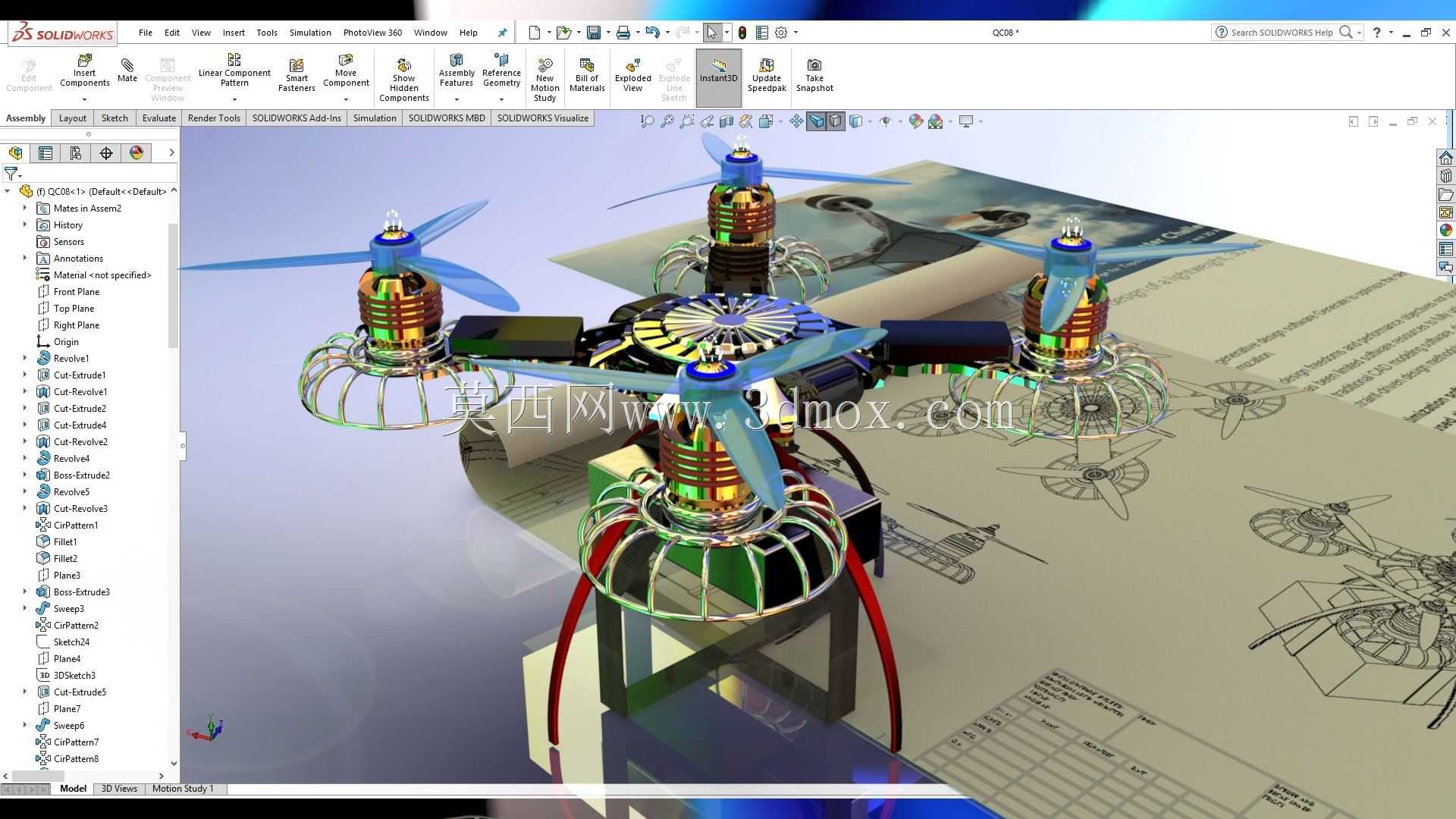

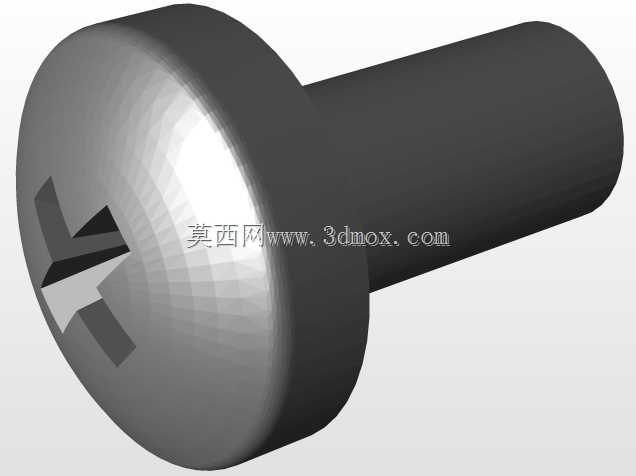

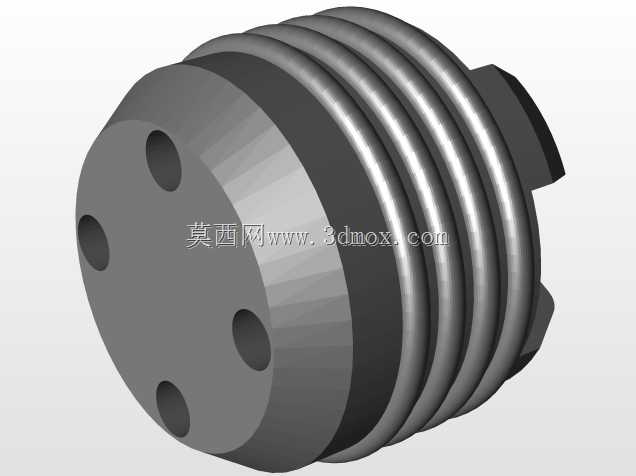

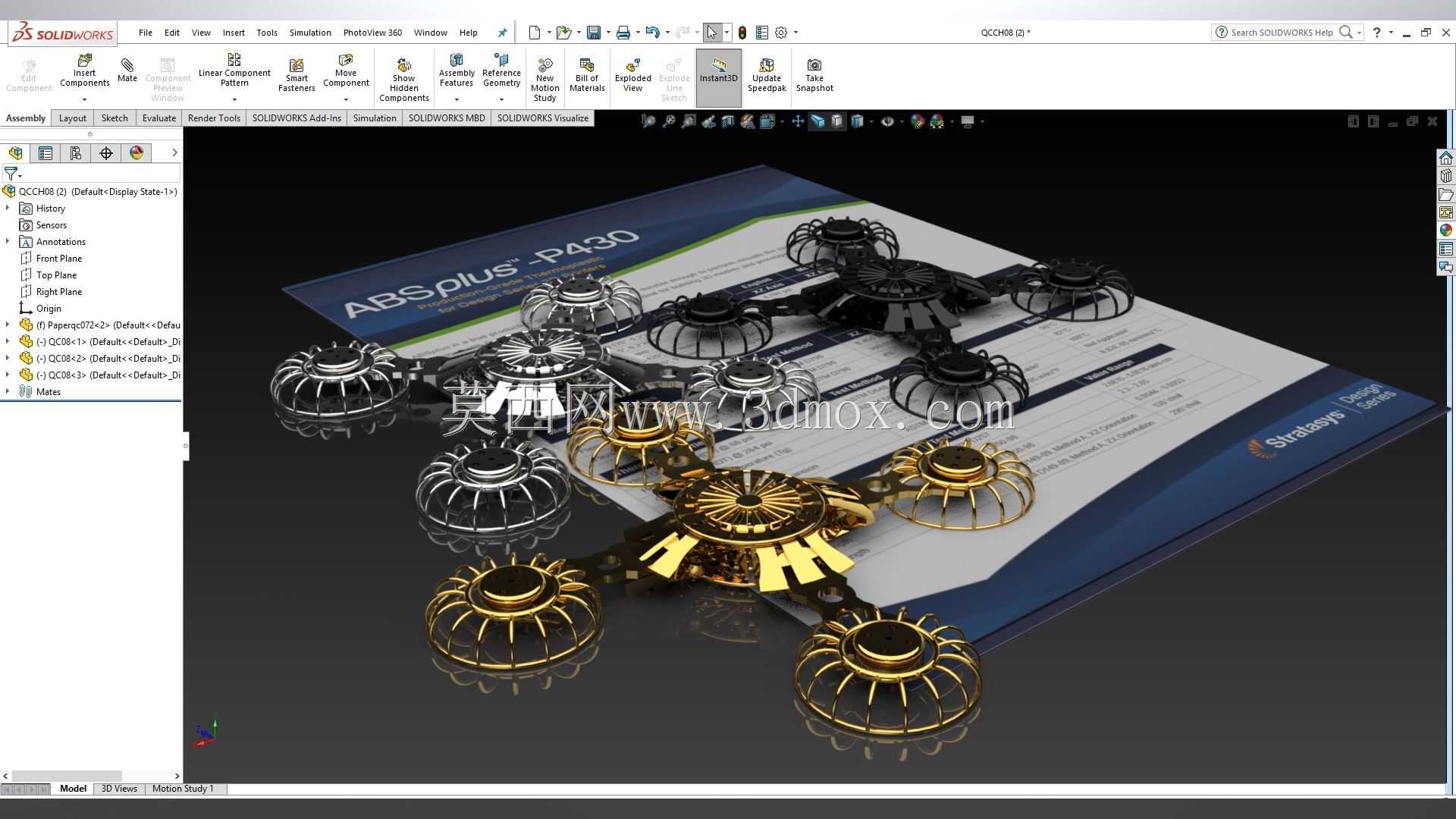

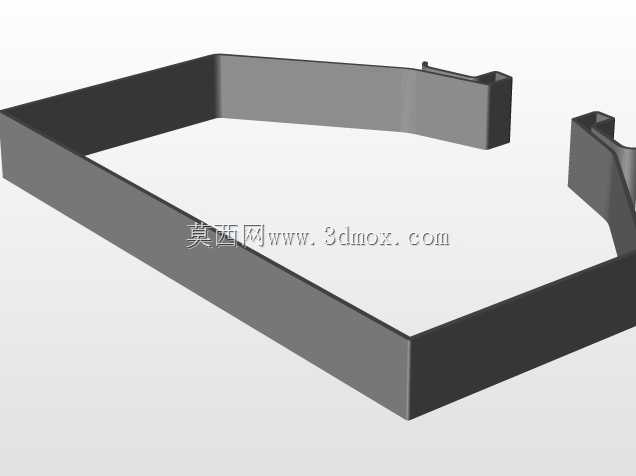

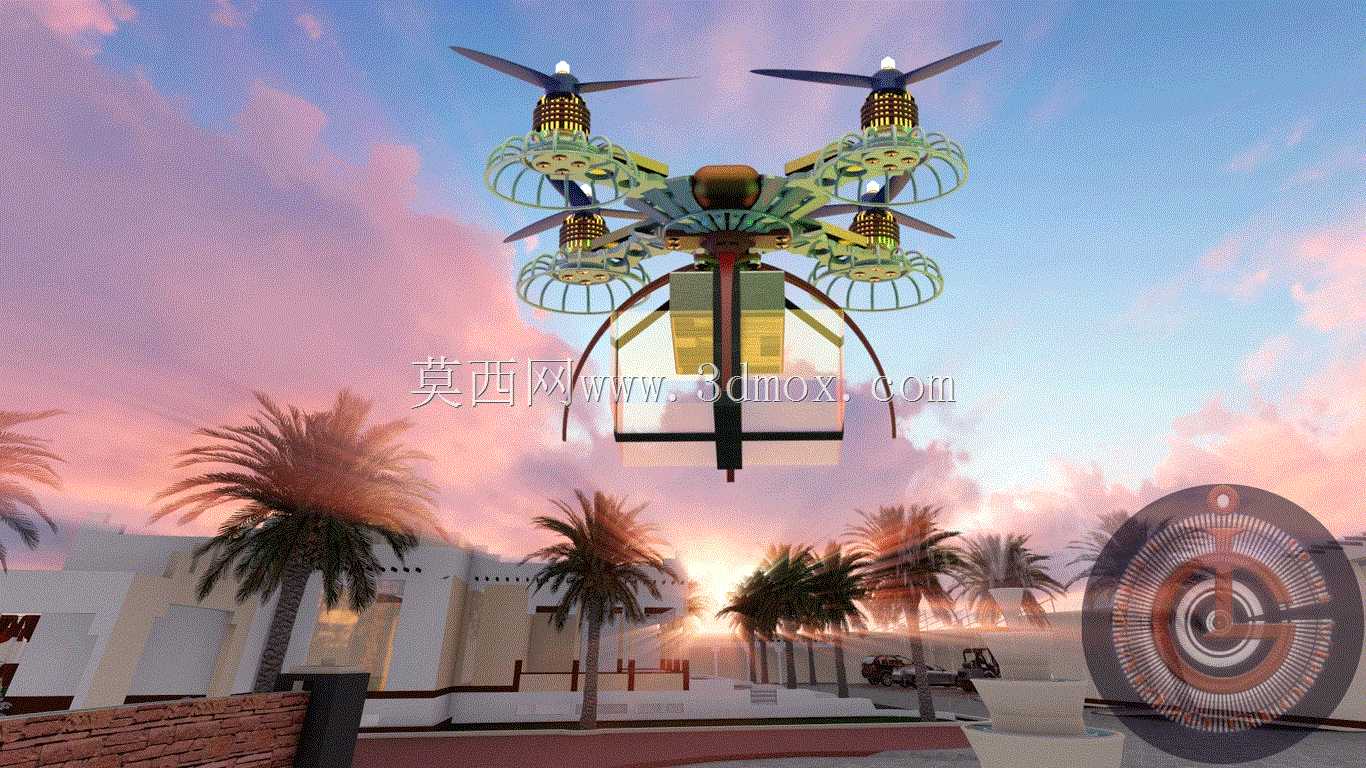

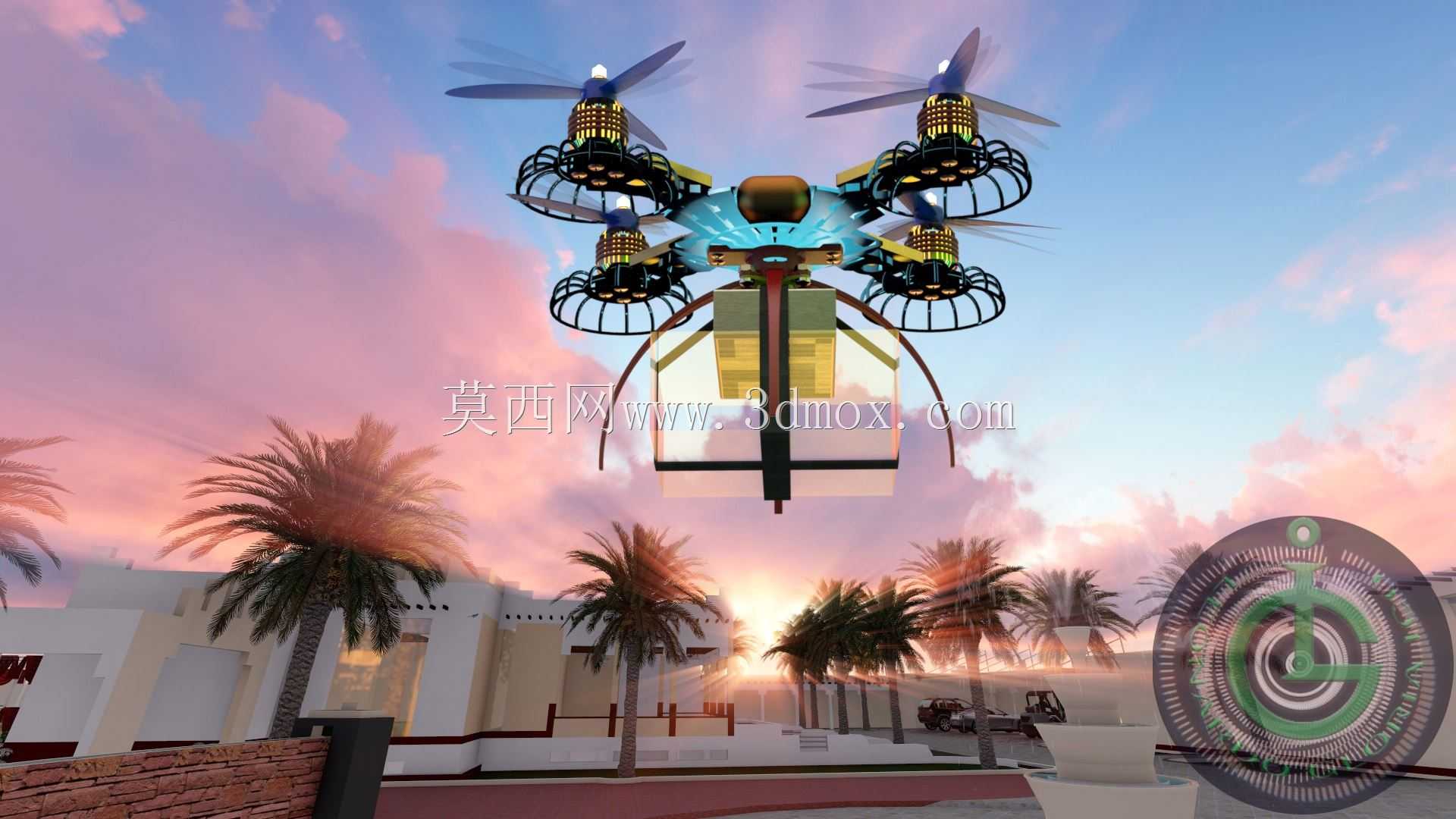

这款小型四旋翼飞行器的设计，最初瞄准的是近景低空航拍、小范围物资投送这类民用场景，在做结构排布时，首先把旋翼的防护圈作为核心安全结构做了一体化设计，避免低空飞行时旋翼剐蹭树枝、建筑外墙造成炸机，也能降低飞行过程中对周边人员的划伤风险。从机身质量特性来看，整机机身自重控制在较低水平，预留了充足的载重冗余，能够搭载轻量化的航拍模组、小型投放装置完成对应作业任务。设计过程中没有盲目追求机架的极致轻量化，而是在机臂与中心舱的连接位置做了加强筋结构，抵消飞行过程中旋翼高速转动带来的振动传导，避免搭载的摄像设备出现画面抖动的问题。中心载荷舱的安装边界做了通用化的安装孔位设计，能够适配不同尺寸的轻量化任务载荷，不需要额外打孔改造就能完成设备固定，降低了后期改装的成本。旋翼的动力排布采用X型布局，相比十字布局能够获得更好的姿态控制响应，在遇到突发侧风时能够更快调整飞行姿态，提升低空复杂环境下的飞行稳定性。机臂的长度经过反复校核，既保证了旋翼转动时不会出现气流互相干扰的问题，也控制了整机的横向尺寸，方便收纳携带，日常转场作业时不需要拆解机臂就能放入常规的便携背包中。防护圈采用和机臂一体化的连接结构，不是后期额外加装的配件，连接强度更高，即使发生轻微碰撞也不会出现防护圈脱落的问题。起落架的高度设计充分考虑了载荷舱的下方空间，搭载投放装置时不会出现装置触地的问题，同时降落时能够起到缓冲作用，吸收落地时的冲击，避免机身内部的电子元件受到刚性冲击损坏。走线全部隐藏在机臂内部的空腔中，既减少了飞行时的风阻，也避免了线材外露被旋翼剐蹭的风险，中心舱的分仓设计把飞控、电池、载荷模块做了物理分隔，避免不同模块之间的电磁干扰，提升飞行控制系统的稳定性。在做结构建模时，所有的连接位都预留了标准紧固件的安装空间，后期维护更换配件时不需要做非标加工，常规的五金标准件就能完成装配替换，降低了日常维护的门槛。
