大疆F330无人机机架安装底板结构

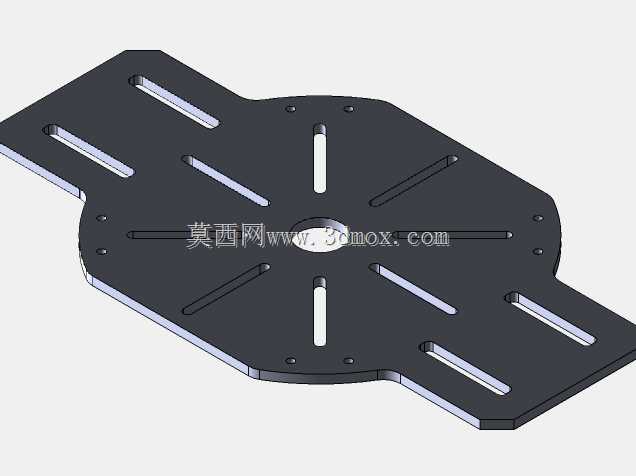

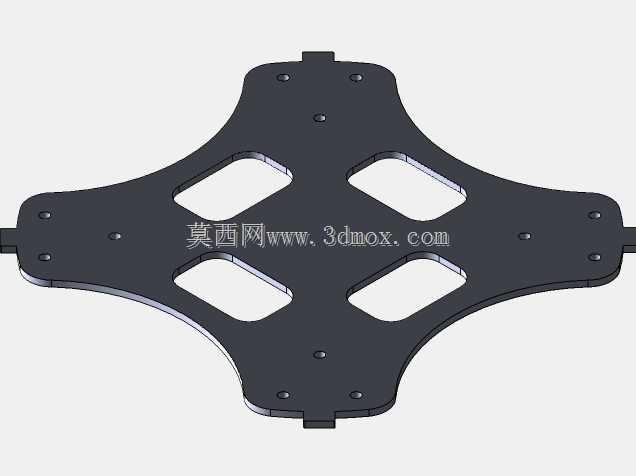

这款底板是多旋翼小型无人机的核心承载结构件，对应F330轴距的四旋翼机架使用场景，日常作业中承担飞控板、电调、电池、电源模块等核心电子元件的承载功能，同时是四个机臂的连接定位基准，直接决定整机的装配精度与飞行稳定性。从结构设计来看，整体采用对称式异形轮廓，中心区域预留圆形通孔，主要用于飞控接线走线、中心安装座定位，避免线束挤压干涉；中心区域周边均匀分布多组径向长槽，一方面用于不同规格飞控、减震球的安装位置调节，适配不同尺寸的飞控模块安装需求，另一方面可以在保证结构强度的前提下降低底板自重，提升整机推重比。底板向四个方向延伸出机臂连接凸耳，每个凸耳上设置两组平行长槽，用于机臂安装位置的微调，可根据实际桨叶尺寸、重心配平需求调整机臂伸出长度，同时长槽结构也能抵消部分机臂传递的振动，减少飞控采集到的振动干扰。底板上分布的多个小圆孔为定位安装孔，对应机架上下板的连接铜柱安装位，孔位公差控制在合理范围，保证上下板装配后平行度满足要求，避免出现机架扭曲导致的飞行姿态偏移。从安装边界来看，这款底板适配330mm轴距的四旋翼机架，中心安装区域可兼容市面上主流的迷你飞控、分电板安装尺寸，延伸凸耳的槽位长度可支持机臂在10mm范围内的位置调整，整体板厚适配常规M3规格的安装螺丝，不需要额外攻丝即可完成装配。实际应用中，这类底板多采用玻纤或者碳纤维板材加工，该三维结构完整还原了所有安装特征，设计时充分考虑了航模玩家、小型无人机开发者的装配调试需求，所有槽孔位置都预留了足够的调节余量，不需要二次打孔即可完成大部分常用配件的安装，同时对称式的结构设计也保证了整机重心落在中心区域，降低飞控的姿态校准难度，减少飞行过程中出现的偏航、抖动等问题。结构设计上没有多余的冗余特征，所有开孔、开槽都有明确的功能指向，既保证了足够的结构刚度，承受飞行过程中的加速度冲击与机臂振动，又尽可能去除非必要材料，控制整体重量，符合小型无人机对结构件轻量化的核心要求。
