单兵肩扛式小型制导火箭结构设计

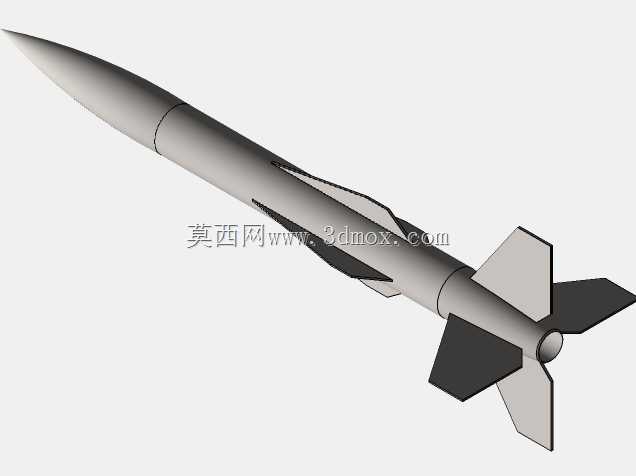

这款肩扛式小型火箭的结构设计，首先围绕单兵便携作战的核心场景展开，整体气动布局采用尖锥形弹头加圆柱形弹身的经典构型，弹头部分的长径比经过反复校核，既保证超音速飞行下的激波阻力控制在合理区间，也为战斗部、导引模块预留了足够的安装空间，弹身中段设置的四片对称切尖三角翼，在飞行过程中提供主要升力，翼面与弹身的连接采用嵌入式榫卯结构，无需额外紧固件即可保证翼面在大过载机动下的结构强度，同时减少装配工序。弹体尾部的四片梯形稳定尾翼采用与主翼错开45度的布局设计，避免尾翼处于主翼的下洗气流区域影响飞行稳定性，尾翼后缘预留的舵面安装接口，可根据制导需求加装简易控制舵机，适配不同打击精度要求的作战场景。弹体尾部的喷管采用收敛段设计，适配小型固体火箭发动机的排气特性，喷管端面与弹身尾部的同轴度公差控制在0.02mm以内，避免发动机工作时产生额外的推力偏心影响弹道精度。从安装边界来看，弹体整体外径控制在70mm区间，总长度控制在1.2m以内，完全适配单兵肩扛发射的操作空间，弹身表面预留的两处定位凸台，可直接与标准肩扛发射筒的定位卡槽配合，无需额外转接结构即可完成装填定位，凸台的高度经过人体工程学校核，既保证装填时的定位手感清晰，也不会在发射时与筒壁产生额外摩擦影响出筒速度。弹体内部采用分段式舱段设计，从弹头到尾部分别为导引舱、战斗部舱、发动机舱、尾段舱，各舱段之间采用螺纹连接加密封圈的结构，既保证野外条件下的快速拆装维护，也能满足飞行过程中的密封要求，避免高空气流、雨水侵入舱内损坏电子元器件。在实际作战应用中，这款火箭可适配步兵班组反轻装甲、打击野战工事的作战需求，弹体结构预留的接口可兼容不同类型的战斗部，更换破甲战斗部时可击穿300mm厚度的均质钢装甲，更换杀爆战斗部时可对15m半径内的暴露有生目标造成有效杀伤，整体结构重量控制在3.5kg以内，加上发射筒的全系统重量不超过8kg，完全满足单兵携行的重量要求。设计过程中针对弹体的重心位置做了多轮调整，将满载状态下的重心控制在弹身长度方向距弹头38%的位置，保证发射出筒后弹体的姿态稳定，不会出现头重脚轻导致的弹道下坠过快问题，弹身外表面的防滑纹路设计，也方便装填时的手动操作，戴战术手套时也能稳定握持完成装填动作。
