离心式涡轮叶轮结构三维设计

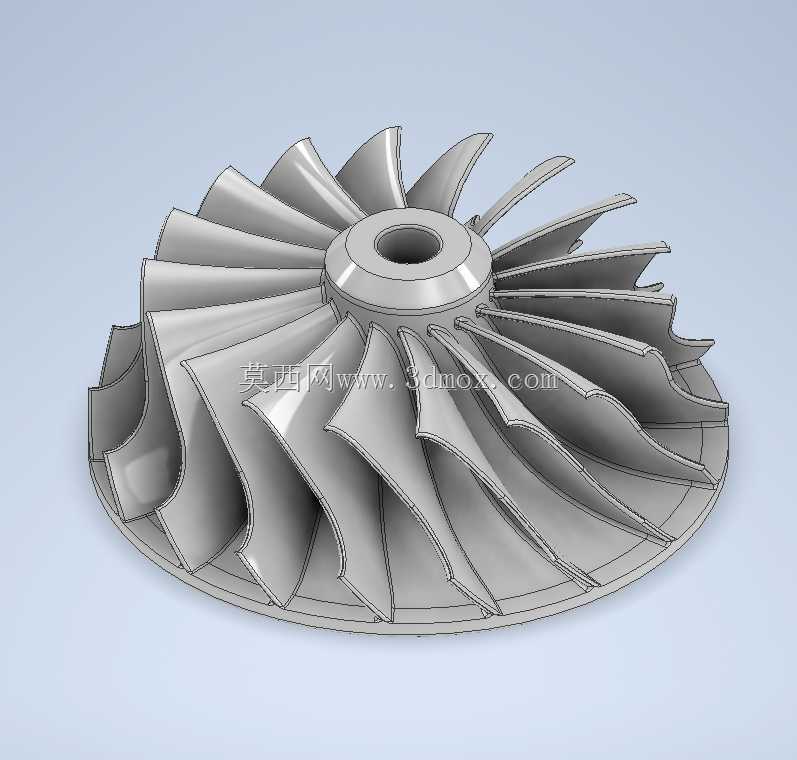

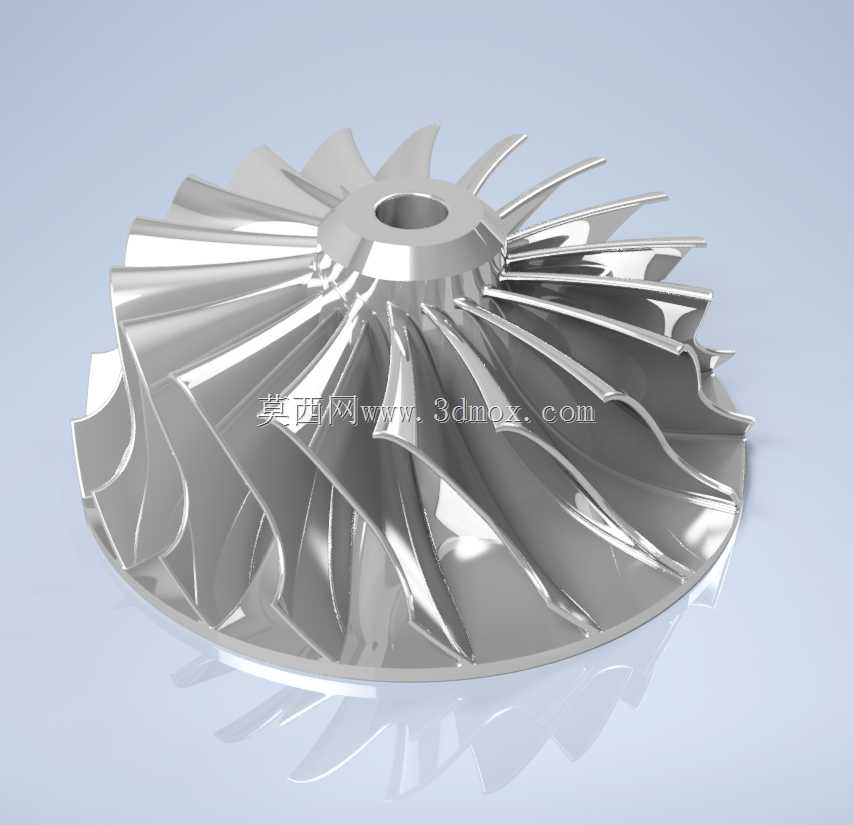

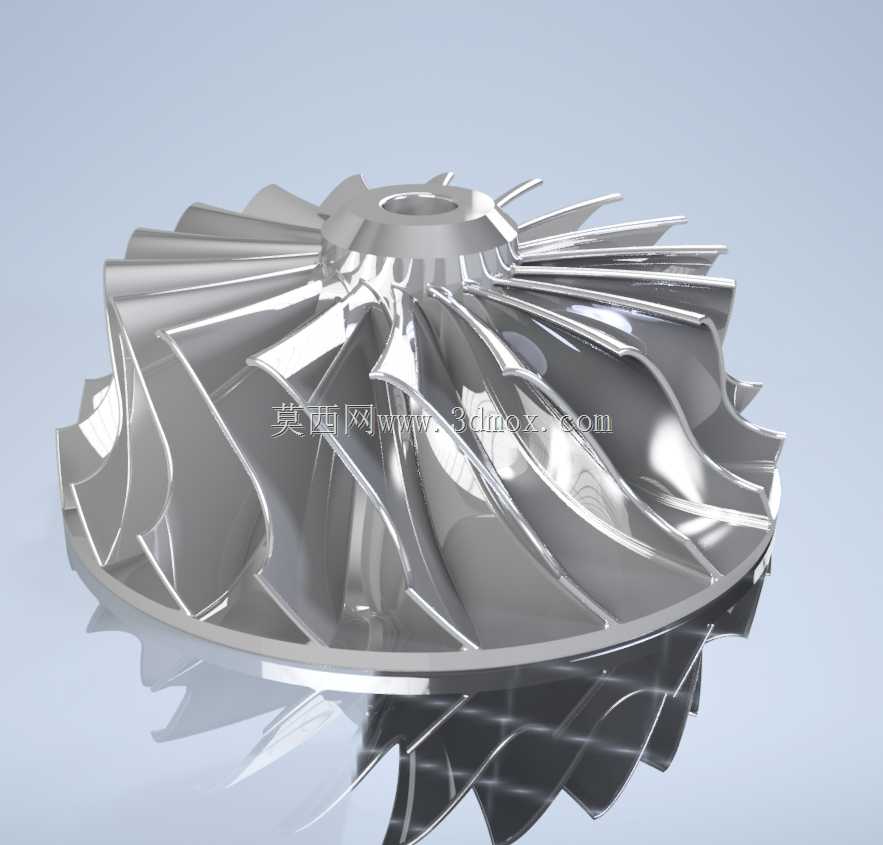

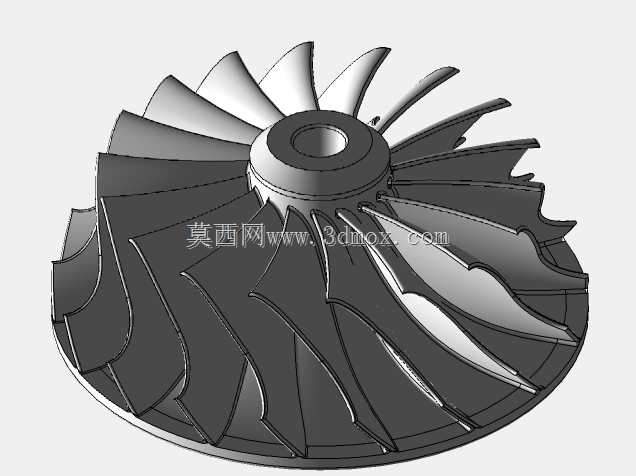

这类带空间扭曲叶片的离心式叶轮，是流体增压设备里的核心做功部件，日常在小型涡轮增压器、工业离心通风机、微型燃气轮机、物料气力输送风机里都能见到同结构的零件，它的核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现介质的增压输送。做这个零件的结构设计时，首先要匹配安装边界：中心的通孔是和设备主轴配合的定位安装位，孔的公差要和轴径做过渡配合设计，保证高速旋转时不会出现偏心窜动，轮毂端面要和轴肩贴合，端面的平面度公差需要控制在合理范围，避免装配后出现端面跳动超标的问题。叶片的型线设计是整个零件的核心，不能做成等厚度的直叶片，要根据流体的流向设计成空间扭曲的曲面，让流体从叶轮轴向进入后，能顺着叶片曲面平滑转向径向流出，减少流道内的涡流损失，提升叶轮的做功效率；叶片的厚度从轮毂处到叶尖处是渐变的，轮毂位置厚度更大，用来承载旋转时的离心力载荷，叶尖位置厚度收薄，减少叶尖和壳体之间的间隙泄漏损失。整个叶轮的外径尺寸要匹配配套蜗壳的内腔尺寸，安装后叶尖和蜗壳内壁的间隙要控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易在高速旋转时出现叶尖刮蹭壳体的故障。轮毂的锥面角度设计要兼顾叶片的安装固定和流体的导流作用，让进入叶轮的流体能平缓过渡到叶片流道内，减少入口处的冲击损失。这类叶轮在实际使用中，要做动平衡校正，因为高速旋转时如果存在质量偏心，会产生很大的振动，轻则导致轴承磨损加快，重则出现叶轮碎裂的安全事故，所以建模时就要保证每个叶片的型面、重量偏差控制在对称公差范围内，减少后续动平衡校正的去除量。另外叶片和轮毂的连接位置要做圆角过渡，不能出现直角尖角，避免应力集中，因为高速旋转时这个位置的离心应力最大，直角结构很容易在长期交变载荷下出现疲劳裂纹。在实际选型应用中，如果是用于输送含尘气体的工况，叶片的表面还要做耐磨处理，建模时可以预留耐磨涂层的厚度尺寸；如果是用于高温烟气的工况，还要考虑材料的高温蠕变特性，叶片的厚度要适当增加，匹配高温下的强度要求。
