轻量化蜂窝结构无人机机翼优化设计

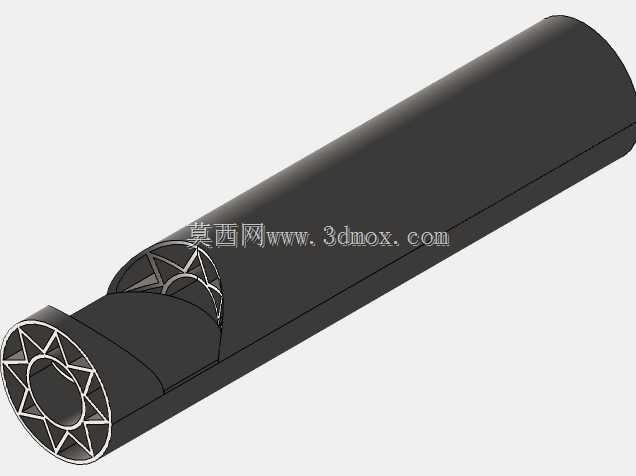

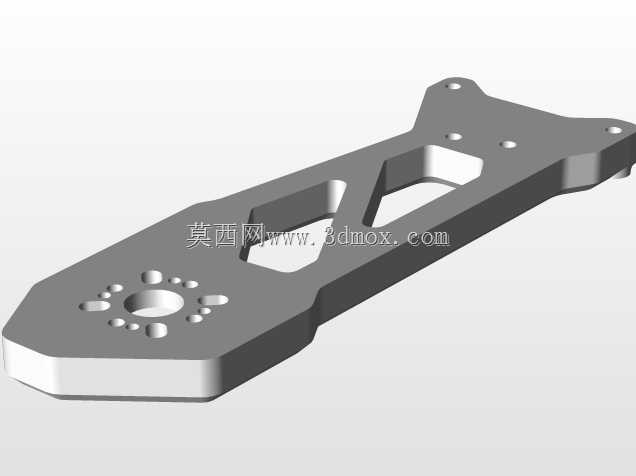

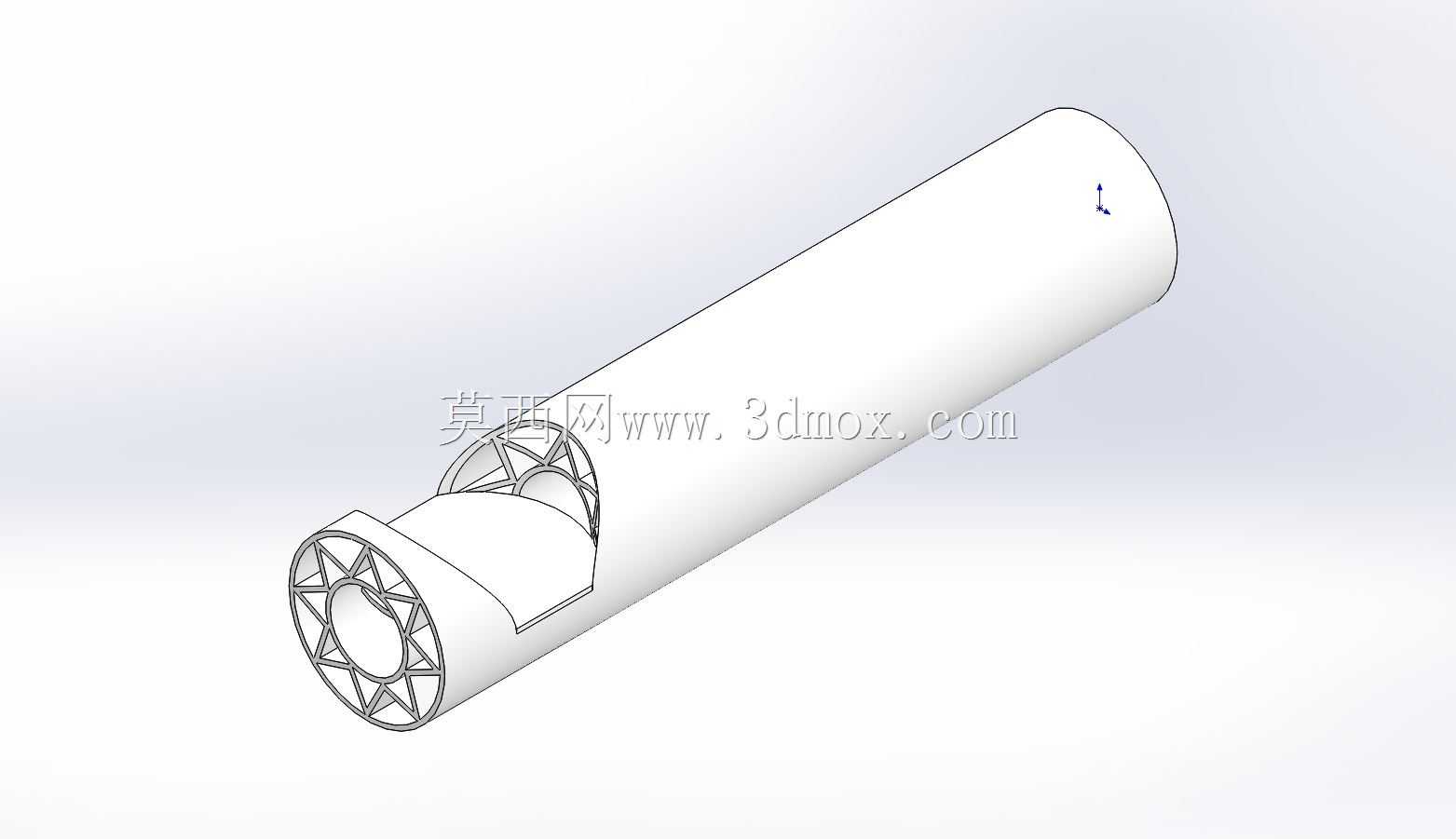

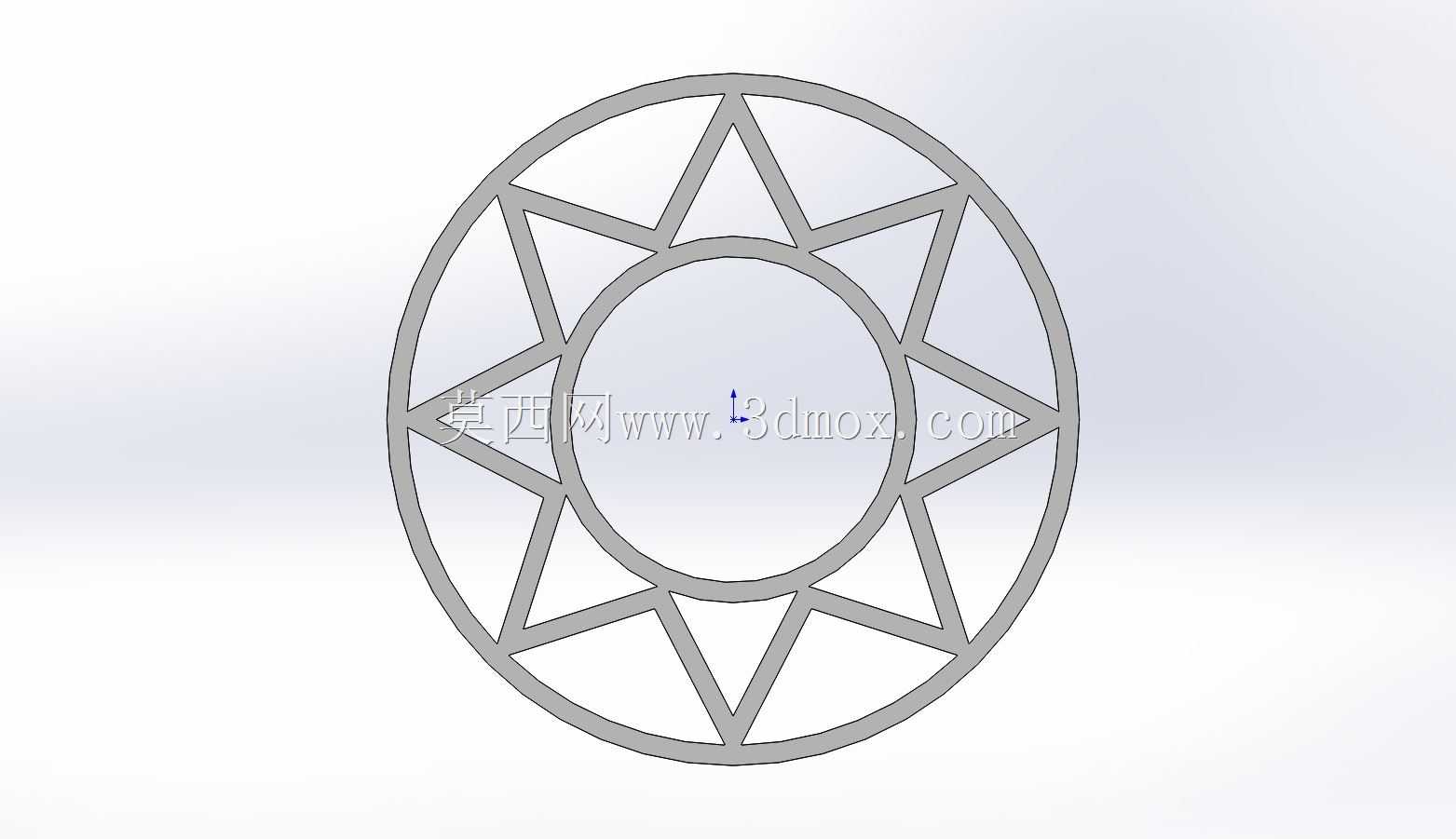

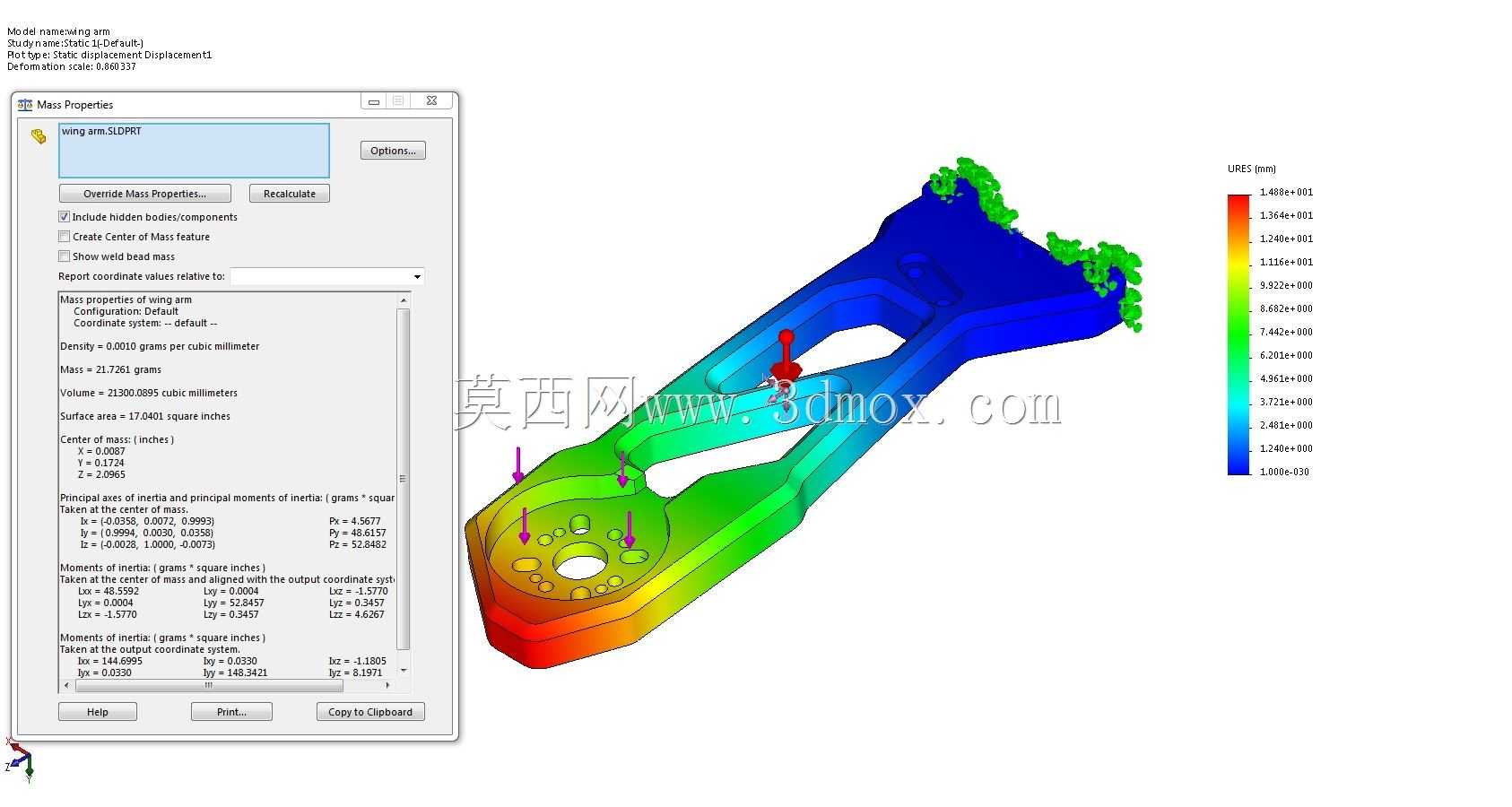

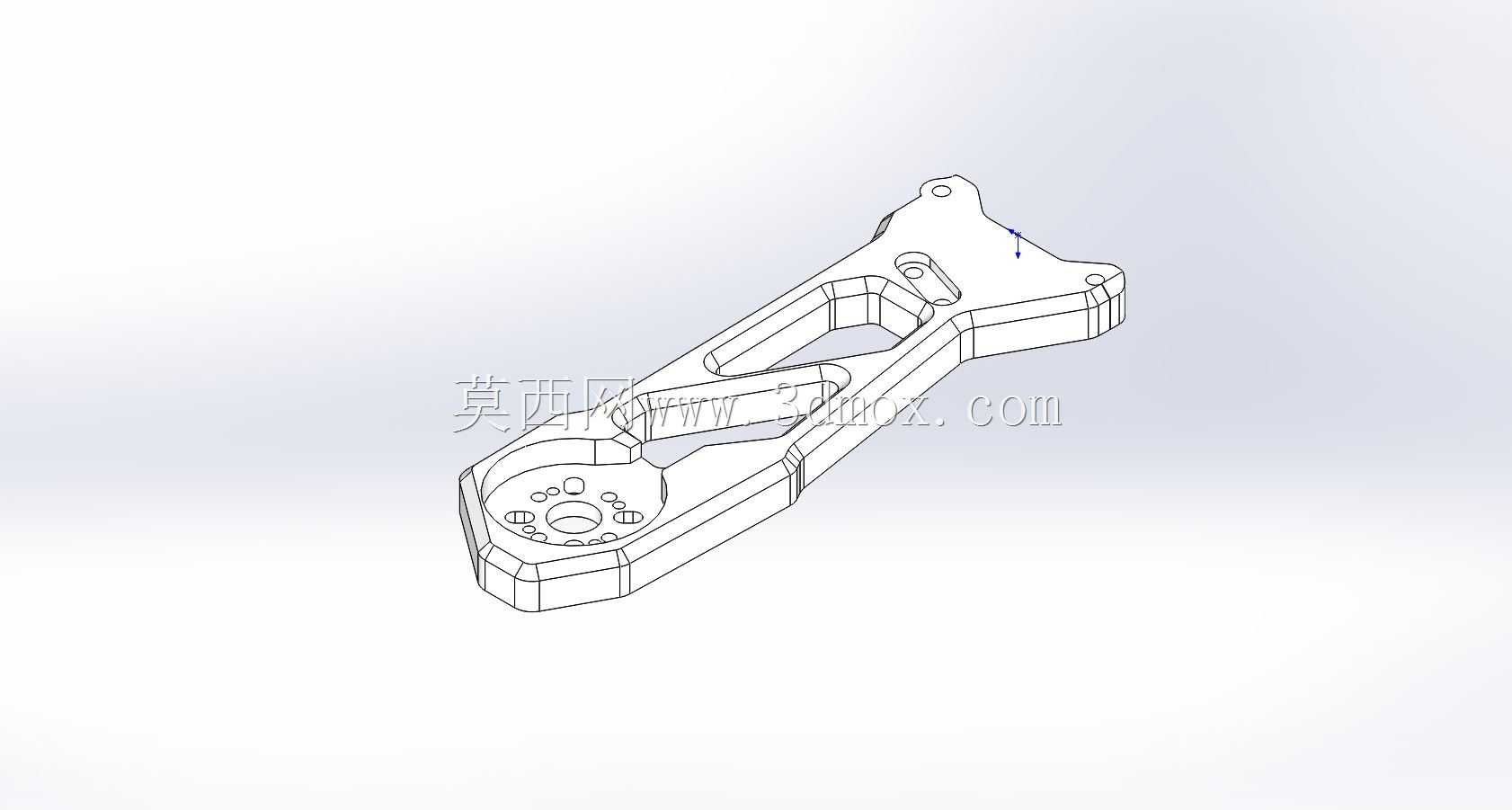

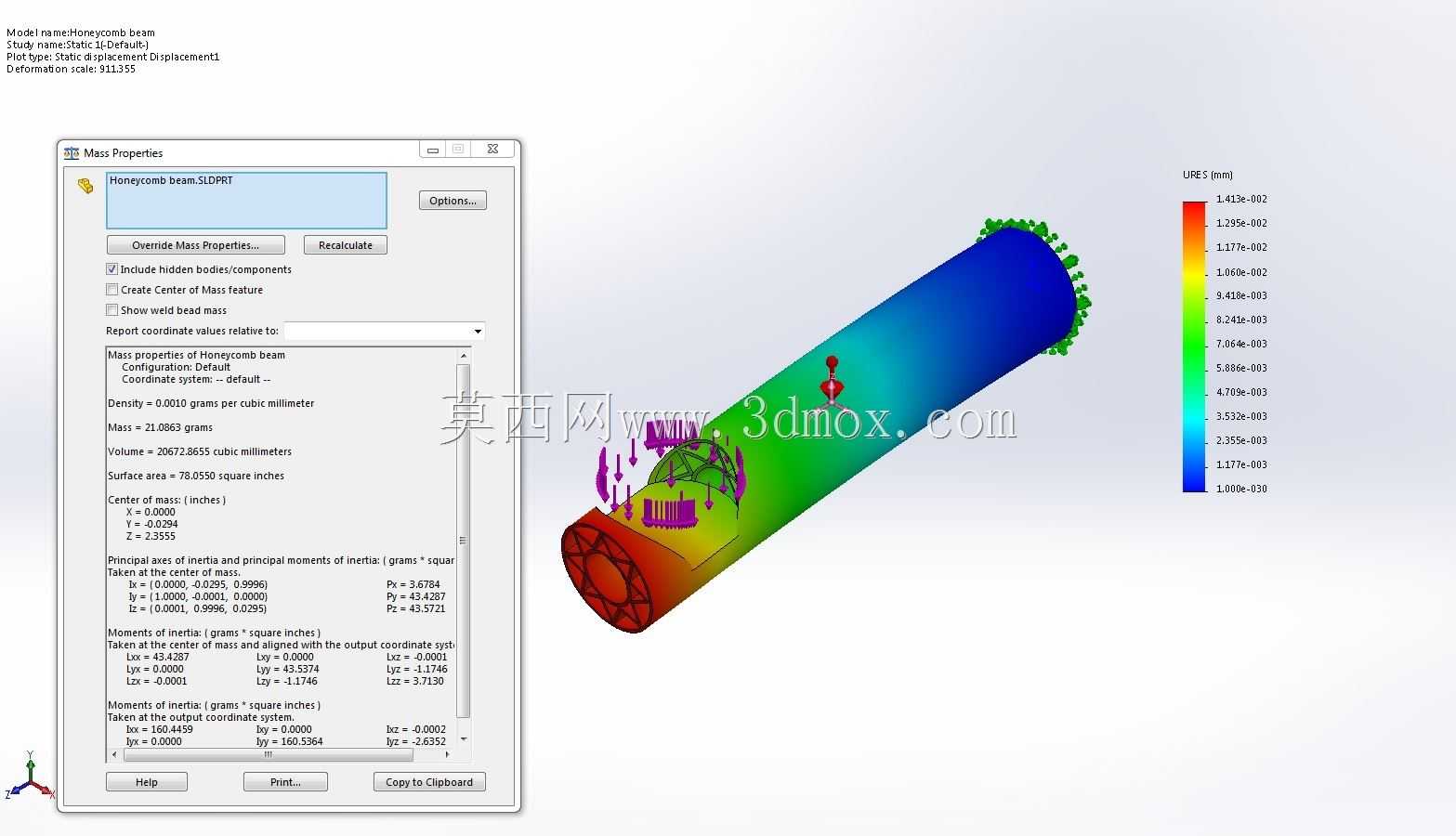

在小型多旋翼及固定翼无人机的实际作业场景中，机翼作为直接影响飞行升阻比、续航时长与载荷稳定性的核心部件，其结构刚度与自重的平衡一直是结构设计环节的核心难点。传统实心注塑机翼往往存在自重偏大、受载后偏转量超标的问题，不仅会压缩有效载荷空间，还会在长航时飞行、大角度机动过程中引发翼型形变，破坏预设气动外形，直接降低飞行控制精度，严重时甚至会引发气动颤振导致飞行事故。这款优化后的机翼结构，在保持原有127mm长度、21g自重的参数边界下，针对发动机连接位置的受载特性做了针对性的内部结构重构，完全适配原有安装接口，不需要对机身连接座做任何改模调整，可直接替换原有同规格机翼部件。设计过程中针对发动机连接点位施加50N的向下载荷做刚度校核，对比传统翼型结构14.88mm的受载偏转量，优化后的结构偏转量仅为0.014mm，刚度提升幅度达千倍级别，从根源上解决了小尺寸机翼受载变形的问题。内部采用蜂窝状点阵填充结构，在保证连接点位局部刚度的同时，顺着翼身的载荷传递路径排布筋格，避免了均匀填充带来的多余材料浪费；外部沿用低阻圆形翼身设计，相比传统异形翼壳能够有效降低飞行过程中的空气阻力，进一步提升飞行效率。这种蜂窝填充的结构设计思路并不局限于机翼部件，同样可以迁移到无人机起落架、机身支架等受载结构件的设计中，在保证结构强度的前提下最大化压缩结构自重，给电池、任务载荷留出更多重量余量，支撑无人机实现更长航时、更多任务载荷的搭载需求。受限于蜂窝点阵结构的复杂成型特性，这类结构无法通过传统注塑、机加工工艺实现量产，仅能依托3D打印工艺完成一体化成型，打印过程中不需要额外添加支撑结构，成型后翼身表面精度能够直接满足气动外形要求，不需要做后续的打磨、补强等后处理工序。实际装机测试过程中，这款机翼在满油门爬升、高速平飞、侧风悬停等多种工况下都能保持稳定的翼型精度，没有出现肉眼可见的形变，飞行过程中的阻力反馈明显低于传统实心机翼，相同电池容量下的续航时长有可观测的提升。
