飞机起落架轮胎带轮辋更换作业车结构设计

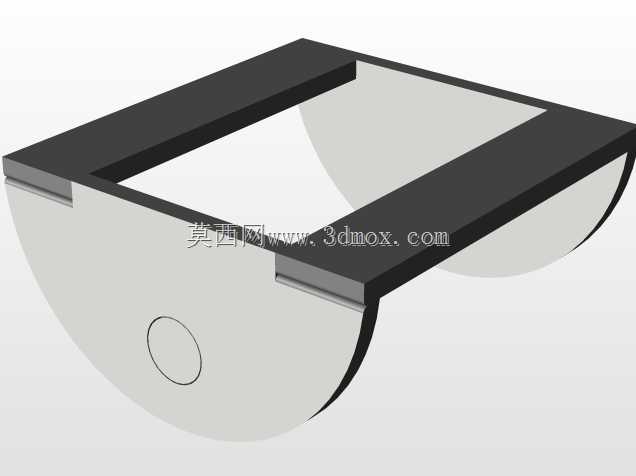

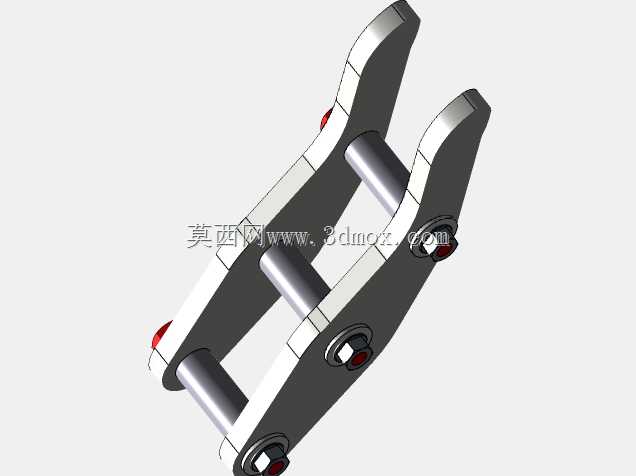

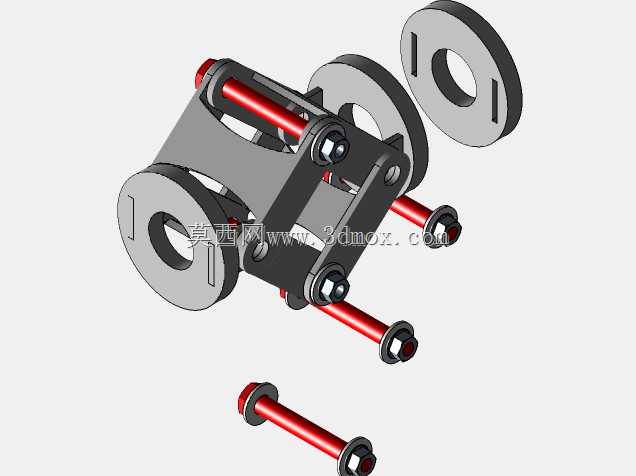

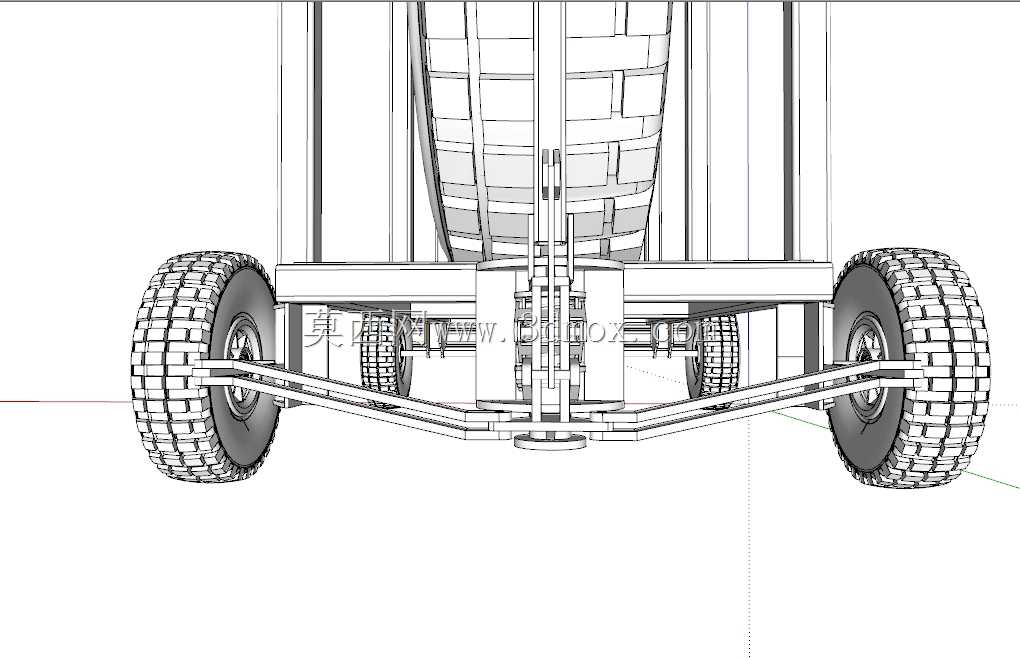

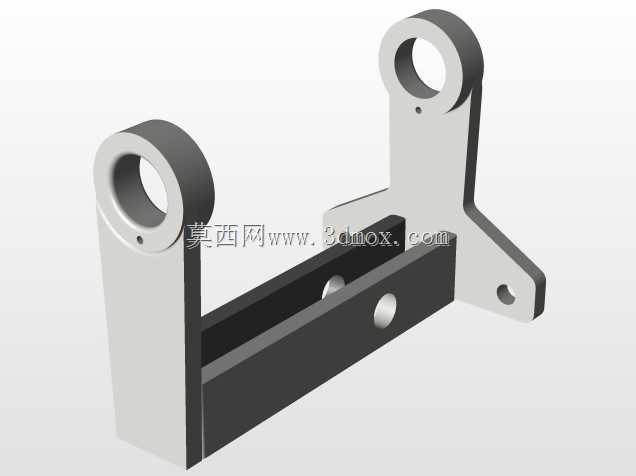

在民航与军用机场的地面保障作业场景中，飞机轮胎更换是高频且对作业精度、效率要求极高的维保环节，传统人工配合通用顶升工具的作业模式，不仅存在轮辋对位偏差风险，还易因支撑不稳损伤起落架连接结构，这款针对飞机起落架轮胎更换设计的专用作业车，正是为解决这类现场作业痛点开发的专用地面保障装备。该设备核心功能是承载带完整轮辋的飞机轮胎总成，完成从轮胎转运到起落架安装位的精准对位、举升、微调全流程作业，替代传统人工抬运、撬棍对位的粗放作业方式，可适配多型主起落架、前起落架的轮胎更换工况，尤其适合大重量航空轮胎的拆装作业，单胎承载能力覆盖现役主流窄体、宽体机型的主轮载荷范围。设计阶段优先考虑了作业空间的适配性，设备整体宽度控制在起落架舱外侧作业安全间距内，举升机构的最低落位高度匹配地面轮胎转运的通行要求，最高举升行程覆盖不同机型起落架轴头的安装高度区间，作业时无需额外垫高或调整飞机顶升高度，减少维保工序的交叉等待。行走机构采用集成式转向与制动设计，将转向桥、制动单元整合在同一底盘框架内，转向半径控制在较小范围，可在停机坪狭窄的机位空间内灵活走位，制动机构采用机械锁止加驻车制动双冗余设计，举升对位时可完全锁止底盘位置，避免轮胎对位过程中车体偏移造成的轴头磕碰。底盘承载框架采用对称式布局，轮胎承载位设置了可调节的轮辋定位卡座，可根据不同规格轮辋的螺栓孔分布、中心孔直径调整定位销位置，举升过程中轮胎总成始终保持与起落架轴头同轴的姿态，减少人工对位时的反复调整工作量。设备的侧向支撑结构采用可收放设计，长距离转运轮胎时收起支撑臂保证通行性，举升作业时放下支撑臂扩大底盘支撑跨度，抵消大重量轮胎举升时的偏载力矩，避免设备侧翻。转向操纵机构设置在底盘侧方的作业人员操作位，操作高度匹配成年作业人员的站立操作姿态，转向力经过杠杆比优化，单人即可完成设备的走位、微调操作，无需额外辅助人员配合。整套结构的受力节点均做了加强处理，轮辋卡座与举升架的连接位置采用加厚板材焊接，底盘行走轮选用重载实心橡胶轮，可适应停机坪的粗糙铺装路面，同时避免轮胎压痕损伤停机坪涂层。在实际作业流程中，作业人员可先将拆卸下的旧轮胎连带轮辋固定在承载位，转运至轮胎存放区后再装载新轮胎总成返回机位，举升对位时通过微调机构调整轮胎的横向、纵向位置，让轮辋中心孔精准对准起落架轴头，推入后即可完成轮胎的预装对位，全程无需人工承担轮胎重量，大幅降低维保人员的劳动强度，同时减少人工操作带来的零件磕碰损伤风险。
