翼身融合四涵道垂直起降飞行器结构

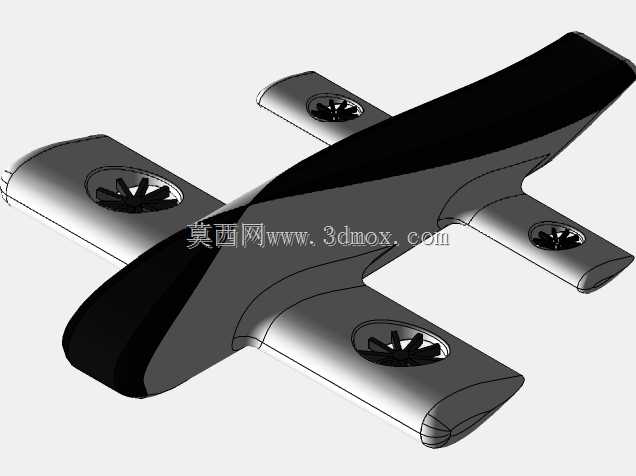

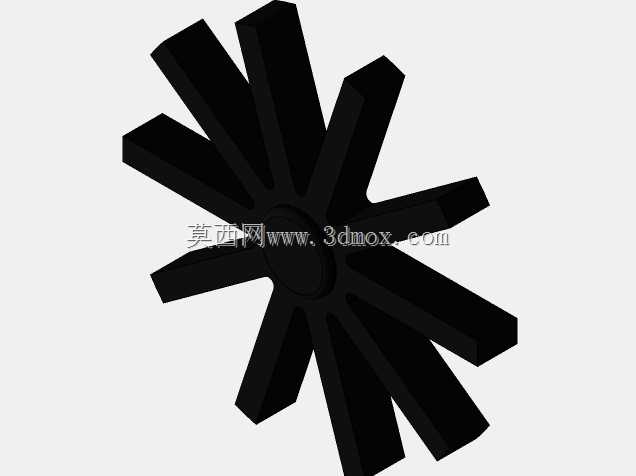

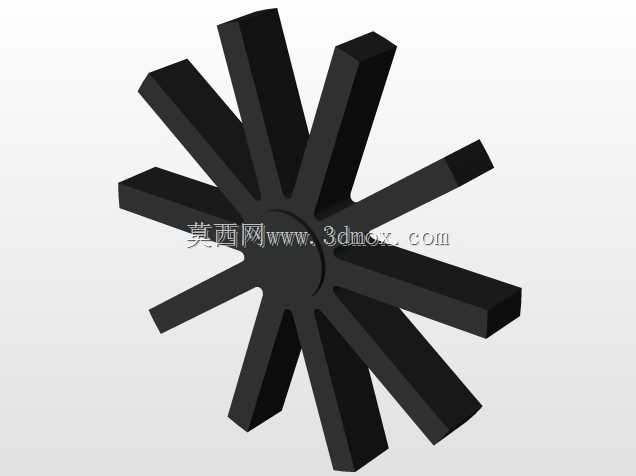

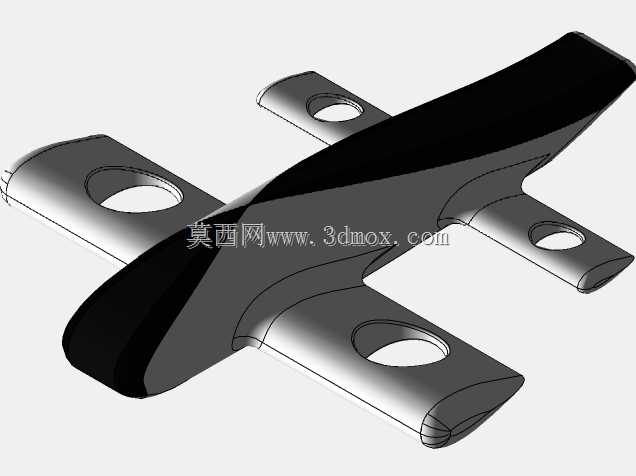

这款垂直起降飞行器采用翼身融合的一体化气动布局，四个涵道升力单元对称分布在前后延伸的翼段上，没有传统固定翼飞机的独立平尾、垂尾结构，也没有常规直升机的外露旋翼结构，整体外形顺滑过渡，能在低速起降阶段与高速巡航阶段兼顾气动效率。从结构设计逻辑来看，四个涵道单元嵌入翼身结构内部，既可以通过涵道壁面约束旋翼滑流提升升力效率，也能避免外露旋翼在近地作业时剐蹭障碍物，适配城市楼宇间、狭小野外场地的起降需求，不需要专用长距离跑道即可完成升空与降落作业。涵道单元的安装位置经过重心配平计算，四个升力点围绕机身重心呈十字对称分布，起降阶段可通过调整不同涵道的输出拉力差完成姿态修正，不需要额外的复杂舵面结构就能实现垂直上升、下降、悬停动作，当飞行器进入平飞阶段后，前部两个涵道可逐步调整推力方向，配合翼身融合体产生的气动升力完成巡航状态过渡，相比多旋翼无人机拥有更高的巡航效率与更大的载荷潜力。机身主体采用扁平化截面设计，既可以在巡航阶段提供可观的升力分量，也预留了充足的内部设备安装空间，可搭载任务载荷、动力能源、飞控组件等核心部件，翼段与涵道的连接位置做了顺滑的曲面过渡，避免飞行过程中产生不必要的气动阻力，同时也能降低结构应力集中风险，提升整体结构强度。从安装边界来看，四个涵道的外径与翼段宽度做了匹配设计，涵道唇口突出翼面的高度经过优化，既保证涵道进气效率，也不会在机身侧面产生过大的突出结构，方便地面收纳与转运，机身底部预留了任务载荷的通用安装接口，可根据不同作业场景挂载对应设备，适配低空巡检、应急投送、复杂地形勘探等多种作业场景。在结构细节上，涵道内部的旋翼支撑结构采用轻量化的辐条式设计，在保证旋翼安装同轴度的前提下尽可能降低进气阻力，翼身融合的曲面过渡区域采用连续曲率设计，既方便复合材料一体成型加工，也能减少飞行过程中的紊流产生，整体结构没有多余的突出部件，后期维护时可直接对单个涵道单元进行拆装检修，不需要拆解整体机身结构，降低了地面维护的操作难度。
