汽车转向系统连接臂结构三维设计

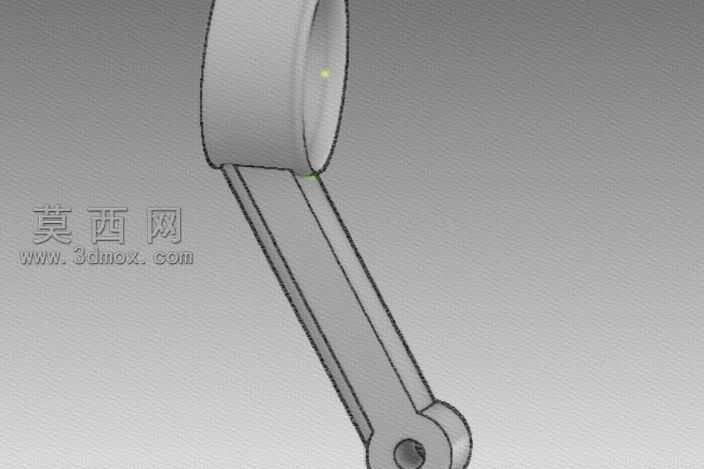

本转向臂三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循汽车转向系统零部件的实际尺寸比例与装配逻辑，从基础草图绘制开始，先确定两端连接孔的中心距、孔径公差基准，再通过拉伸、放样、倒圆角等特征命令逐步构建臂身主体结构。建模阶段重点处理了臂身的变截面过渡区域，通过多截面草图约束保证臂身从大端轴套到小端铰接孔的壁厚均匀，避免应力集中区域的结构突变，所有安装孔位均添加了装配倒角与退刀槽细节，还原实际机加工工艺特征。材质设置上，主体结构赋予调质合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟锻件表面的哑光金属质感，轴套内表面单独设置衬套材质，区分不同配合面的材质表现。渲染阶段采用工作室三点布光方案，主光源从侧上方投射突出臂身的轮廓线条，辅助光源补亮暗部避免细节丢失，背景采用中性灰色调突出构件本身，最终渲染效果清晰展现转向臂的整体形态与结构细节。设计思路上，该转向臂作为汽车转向系统的传力构件，重点考量了受力传递路径的合理性，大端轴套用于连接转向器输出轴，小端铰接孔用于连接转向拉杆，臂身的杆状结构采用工字型截面优化，在保证结构强度、抗扭性能的前提下尽可能降低构件自重，减少转向系统的运动惯量，提升转向响应灵敏度。建模过程中对所有配合面添加了公差参考标注，为后续的工程图导出、数控加工模拟提供完整的参数依据，模型结构完整无破面，可直接用于装配干涉检查、运动仿真分析以及有限元强度校核，能够直观展现转向臂在转向系统中的安装位置与传力逻辑，为转向系统的匹配设计提供可靠的三维数字模型支撑。
