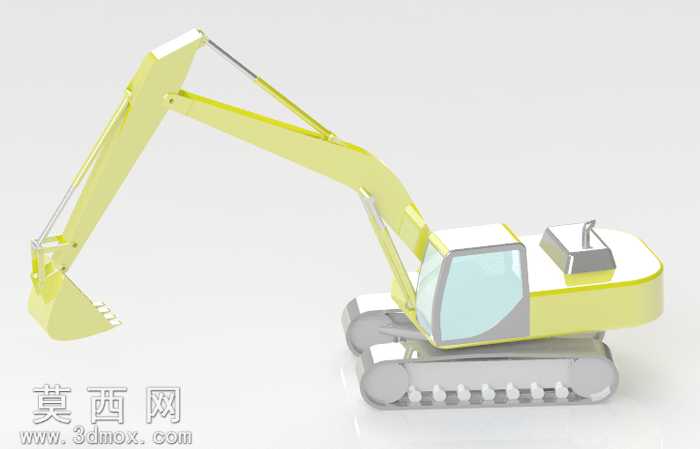

履带式液压挖掘机整机三维建模作品

本作品为履带式液压挖掘机的整机三维建模成果，建模过程以还原真实挖掘机的功能结构与外观特征为核心目标，采用自底向上的建模思路，先拆分各功能模块完成独立零件建模，再通过装配约束完成整机整合，确保各部件的运动逻辑符合真实工程机械的设计规范。建模阶段首先完成行走机构的搭建，对履带板、驱动轮、导向轮、支重轮、托链轮等行走系统零件逐一进行参数化建模，还原履带的铰接结构与轮系的配合关系，保证行走部分的结构合理性；随后完成上车回转平台的建模，对平台主体、驾驶室、动力舱、配重块等部件进行结构还原，驾驶室部分还原了窗体框架、舱体轮廓的细节特征，动力舱预留了液压系统与动力单元的安装空间，配重块按照真实挖掘机的重心配比设计外形，保障整机作业的稳定性。工作装置部分是本次建模的重点，对动臂、斗杆、铲斗以及连接各部件的铰接销轴、液压油缸进行精准建模，还原了工作装置的多段铰接结构，各液压油缸的安装位置、行程范围均参考真实挖掘机的作业参数设定，可直观展示挖掘作业时的动作逻辑。材质与渲染阶段，针对不同部件赋予匹配的材质属性：履带与轮系部分采用哑光深灰金属材质，模拟铸钢件的厚重磨砂质感；动臂、斗杆、平台主体采用工程黄的漆面材质，还原工程机械的典型涂装，添加细微的漆面颗粒感提升真实度；驾驶室玻璃采用半透明带轻微反射的玻璃材质，还原车窗的通透视觉效果；液压油缸活塞杆采用亮面镀铬金属材质，与缸筒的哑光金属形成质感区分；铲斗部分添加轻微的使用磨损质感，模拟铲斗作业时的摩擦痕迹。渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现整机的结构轮廓与材质层次，背景采用浅灰色纯色背景，突出挖掘机模型本身的结构细节，避免多余元素干扰模型展示。整体建模严格遵循机械设计的装配逻辑，各部件之间无干涉问题，结构比例协调，既还原了真实履带挖掘机的外观辨识度，也准确呈现了其核心功能结构，可用于工程机械结构展示、作业原理演示等场景。
