挖掘装载一体工程机械设备三维设计

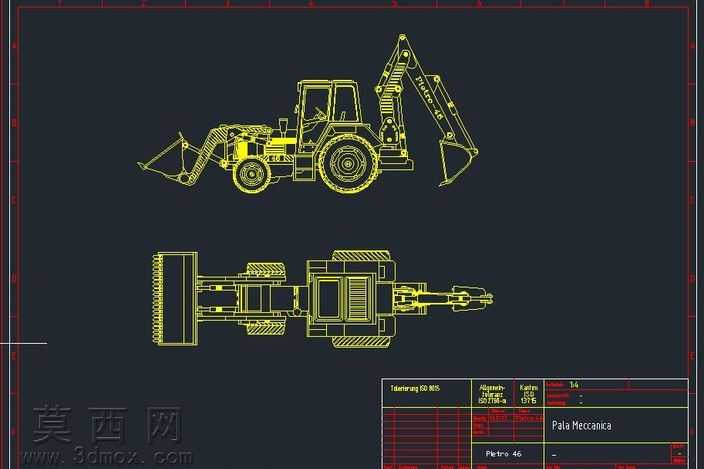

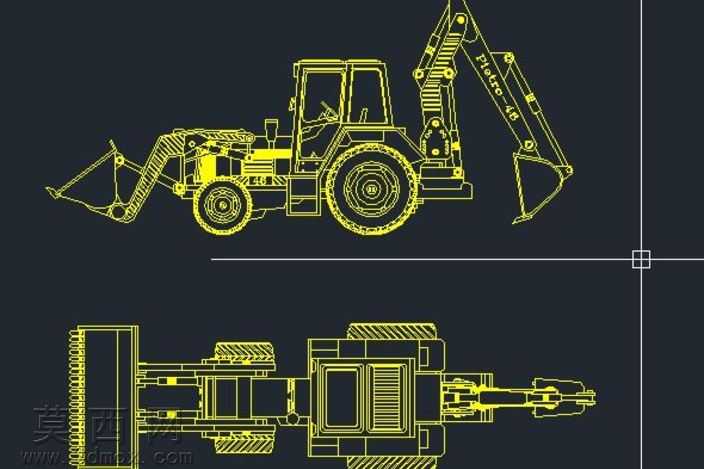

本作品为挖掘装载一体作业机械的三维设计成果，建模过程严格遵循实体工程机械的真实比例与结构逻辑，依托三维建模软件完成全部件的参数化搭建。建模阶段首先梳理整机的功能分区，前端装载端、中部驾驶与动力舱、后端挖掘端三大模块独立建模后完成整体装配，确保各部件的装配公差符合机械设计的常规要求，转动副、连接铰的位置完全匹配真实设备的运动逻辑。针对前端装载机构，完整还原了铲斗结构、动臂摇臂连杆组件、液压油缸安装位，建模时对铲斗的切削刃弧度、斗齿排布都做了精细化处理，保证结构强度表现与真实部件一致。中部驾驶舱部分还原了驾驶室框架、操作位布局、动力舱的散热格栅结构，轮胎部分还原了越野工程胎的深胎纹纹理、轮毂的螺栓连接结构，前后桥的传动连接结构也做了完整呈现。后端挖掘臂部分按照三节臂结构完成建模，包含动臂、斗杆、挖斗以及对应的液压支撑油缸，臂体上的加强筋结构、铰接点的轴套结构都做了细节还原，确保挖掘作业的动作范围符合工程设备的常规参数。材质设置上，针对金属结构件赋予哑光工程黄金属漆材质，轮胎赋予黑色耐磨橡胶材质，液压杆件赋予镀铬亮面金属材质，玻璃部分赋予半透明带反光的钢化玻璃材质，不同部件的材质区分清晰，能够直观呈现整机的材质构成。结构设计上充分考虑了挖掘装载一体机的作业特性，前后作业端的重量分配做了平衡处理，底盘的支撑结构能够满足两端作业时的稳定性要求，各液压管路的排布预留了合理空间，避免作业动作中出现部件干涉。设计思路围绕多功能工程作业需求展开，将装载与挖掘两种作业功能集成在同一底盘上，兼顾小型工程作业的灵活性与多功能性，减少设备转场成本，适配狭小场地的多工况作业需求，整体模型结构完整，细节丰富，可用于工程设备结构展示、作业原理演示等场景。
