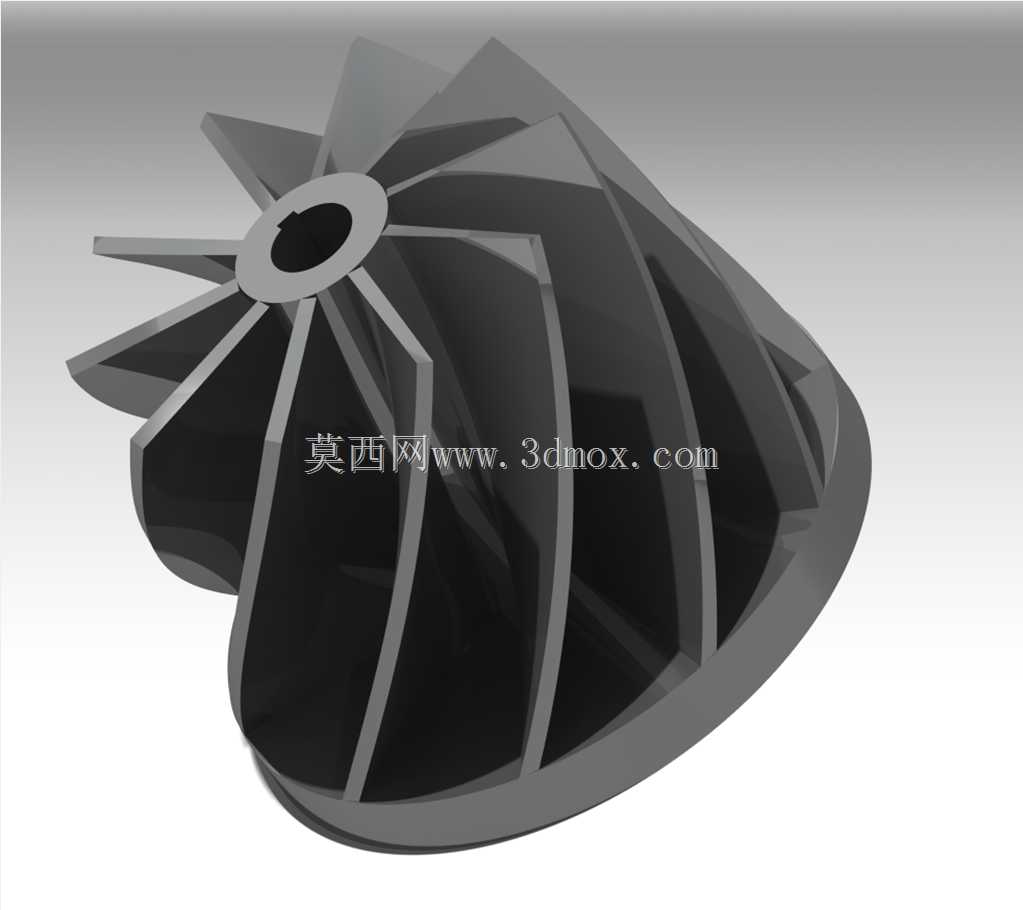

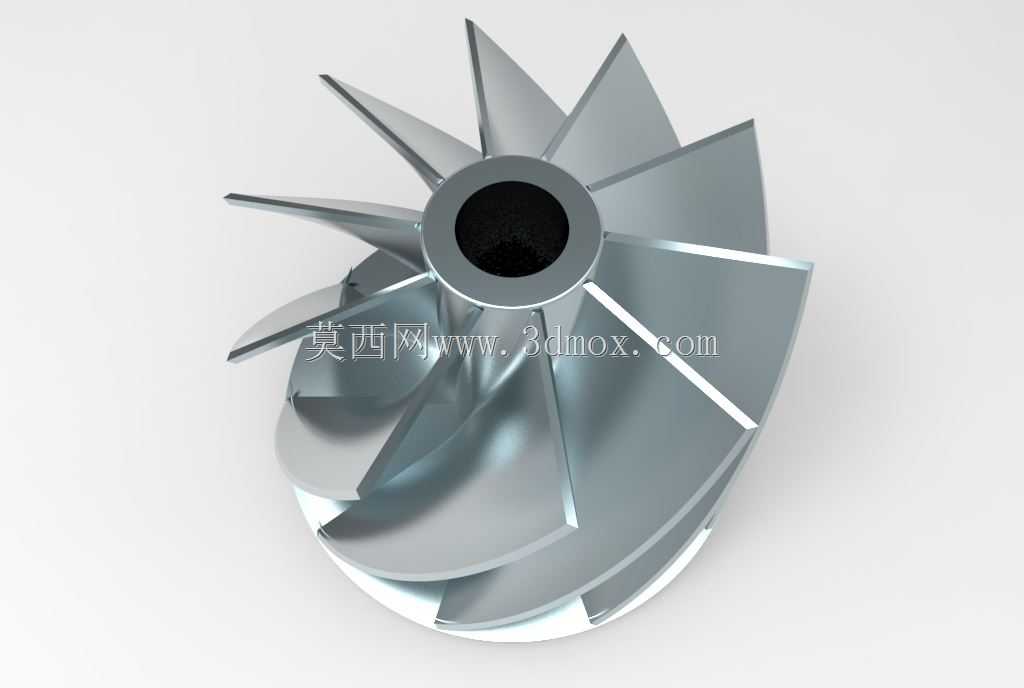

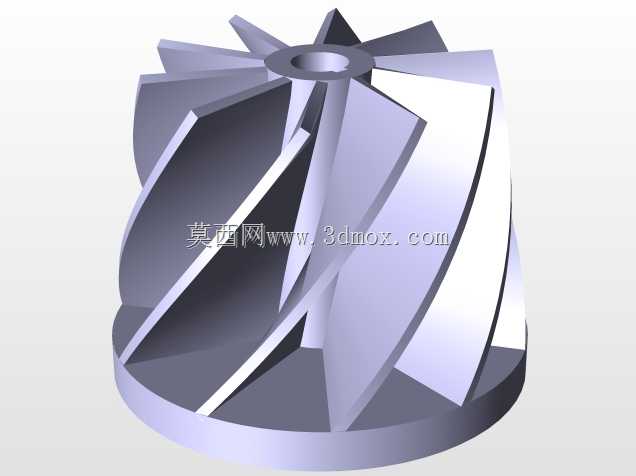

离心式径流叶轮机械结构三维数模

这类径流离心叶轮是流体输送设备里的核心做功部件，常见于中小型离心通风机、低压离心水泵、小型涡轮增压器压气机端以及部分工业吸尘设备的动力段，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，实现流体的加压输送。从结构设计来看，该叶轮采用后弯式窄叶片设计，叶片沿轮盘径向呈空间扭曲形态，这种曲面设计是为了适配流体从轴向入口进入后，沿径向流动过程中的流道转向，减少流体在叶片入口处的冲击损失，同时控制流道内的边界层分离，降低叶轮旋转过程中的涡流损耗，提升整机的运行效率。叶轮中心设置带键槽的安装轴孔，轴孔周边做了加厚凸台结构，用于匹配传动轴的安装定位，传递旋转扭矩，键槽的尺寸设计需要匹配对应轴径的平键规格，保证高速旋转时的扭矩传递可靠性，避免出现轴与叶轮的相对滑动。轮盖侧采用收敛式流道设计，从入口到出口的流道宽度逐步收窄，能够在流体向外缘流动的过程中逐步提升流体压力，叶片的数量经过流场仿真优化，既保证了流道的足够通流面积，又避免叶片过密导致的摩擦损失增大，同时控制叶片出口的气流尾迹影响，降低下游蜗壳内的流动噪声。安装边界方面，该叶轮的轴向定位依靠轴孔端面与轴肩的贴合，外缘与设备壳体之间需要预留合理的径向间隙，间隙过小容易在高速旋转时出现叶尖碰磨，间隙过大则会导致叶尖泄漏损失增大，降低设备运行效率，入口端需要匹配集流器的插入深度，保证入口气流的均匀性，避免出现进气畸变影响叶轮做功能力。在实际工程应用中，这类叶轮的动平衡精度需要达到G2.5级以上，才能保证在数千转每分钟的工作转速下平稳运行，避免出现振动超标导致的轴承损坏、连接松动等故障，叶片的壁厚设计需要兼顾结构强度与转动惯量控制，既保证高速旋转时的离心应力满足材料许用要求，又尽可能降低叶轮自身重量，减少驱动端的启动负载。
