摩托车后尾箱固定支撑托架结构设计

日常两轮摩托车使用场景中，后尾箱是拓展载物能力的核心加装部件，而尾箱与车架之间的连接托架，直接决定了尾箱安装的可靠性与行驶安全性。这款托架的设计完全围绕摩托车尾部的安装边界展开，底部两个带安装孔的固定支脚，完全适配多数跨骑、踏板车型尾部车架的预留孔位，支脚采用弯折成型的金属结构，与车架贴合面做了平面度处理，避免安装时出现应力集中导致的固定螺栓松动。

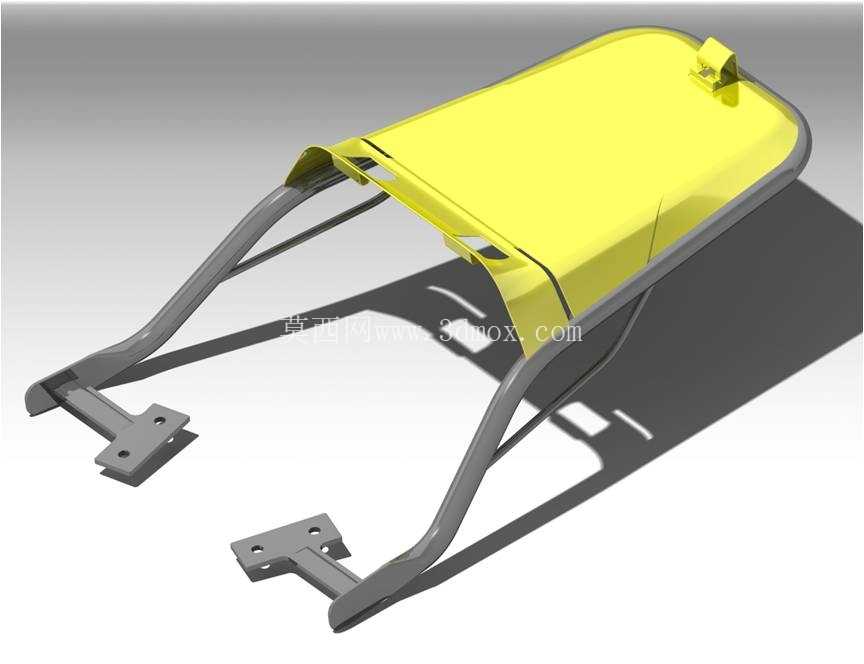

从功能特性来看，托架主体采用双杆弧形支撑结构，两根主支撑臂从底部固定端向上平滑延伸，与上部的尾箱承载托盘形成稳定的三角受力结构，这种结构相比单杆支撑，在车辆经过颠簸路面时，能更好地分散尾箱载重带来的交变冲击力，避免支撑臂出现疲劳断裂。上部承载托盘做了贴合尾箱底部的弧面造型，边缘做了卷边处理，既提升了托盘自身的结构强度，也能避免安装尾箱时刮伤尾箱壳体，托盘前端的小定位凸台，能与尾箱底部的定位槽快速卡合，减少安装时的对位调整时间，同时防止车辆行驶过程中尾箱出现横向滑移。

设计过程中，首先需要考虑的是安装边界的适配性，摩托车尾部的可用安装空间十分有限，既要避开后尾灯、转向灯等原有部件的运动与安装空间，还要保证托架安装后不影响后轮的转向与减震行程，因此主支撑臂的弯折角度经过多次调整，在保证支撑强度的前提下，尽可能缩小托架整体的横向占用空间，避免超出车身宽度影响通行。固定支脚上的安装孔采用长圆孔设计，能够适配不同车型孔位的微小尺寸偏差，降低加装时的适配难度，无需对原车车架进行额外打孔修改，减少对原车结构的破坏。

从受力角度分析，托架的受力点主要集中在底部固定端与上部托盘的连接位置，因此在支撑臂与托盘、支脚的衔接处，都做了圆弧过渡处理，避免直角结构带来的应力集中问题，支撑臂内部可根据载重需求选择空心或实心型材，日常通勤载物场景下采用空心钢管即可满足强度要求，同时能降低托架自身重量，减少不必要的车身负重。托盘表面的平整度控制在合理范围内，保证尾箱安装后与托架完全贴合，受力均匀分布在整个托盘面上，不会出现局部受力过大导致的尾箱底部开裂。

实际使用场景中，这类托架除了固定尾箱，也可作为尾部附加载物平台使用，捆绑固定头盔、背包等随身物品，因此托盘边缘预留了捆绑绳的挂接位置，不需要额外加装挂点。设计时还考虑了长期户外使用的耐候性，金属部件表面可做喷塑或镀锌处理，抵御雨水、泥泞带来的腐蚀，延长部件的使用寿命。安装时只需将底部支脚与车架预留孔位对齐，穿入固定螺栓并按规定扭矩拧紧，再将尾箱与上部托盘固定即可，整个安装过程无需专用工具，普通用户即可自行完成。

在结构验证阶段，需要模拟不同载重下的结构形变情况，当尾箱载重达到日常使用的上限时，支撑臂的形变量需要控制在允许范围内，避免出现托盘下沉、与车身部件发生干涉的情况，同时还要考虑车辆加速、制动时的纵向冲击力，以及转弯时的侧向受力，保证托架在各种行驶工况下都能保持结构稳定，不会出现松动、断裂等安全隐患。整个托架的结构没有多余的复杂部件，生产工艺成熟，适合批量加工制造，同时兼顾了实用性与安装便捷性，能够满足多数摩托车用户的尾箱加装需求。
