X型四旋翼飞行器机架结构设计方案

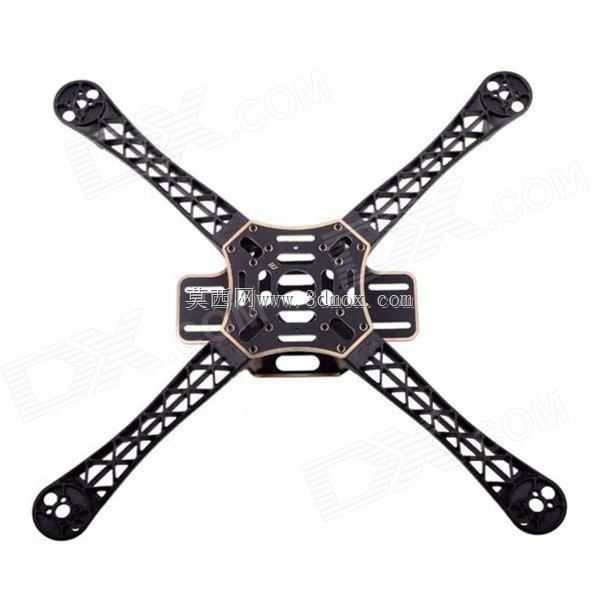

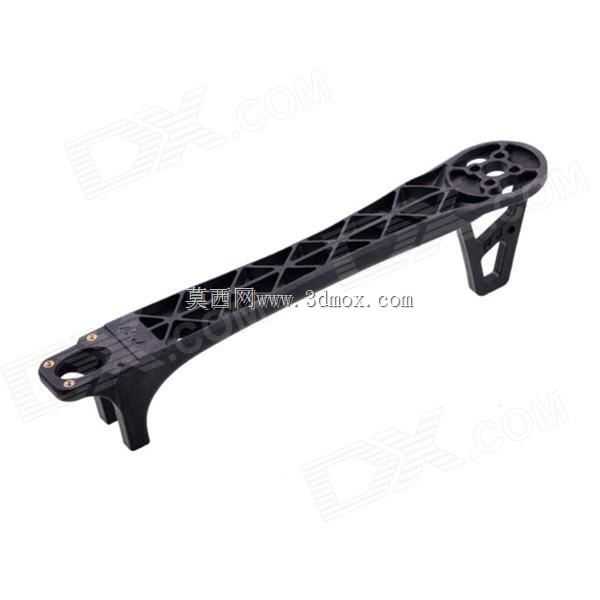

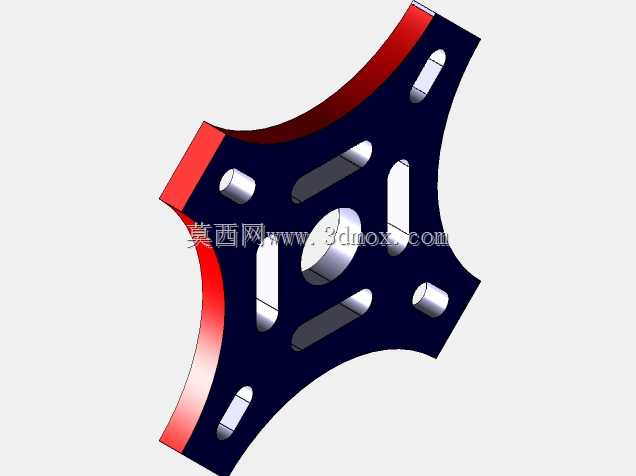

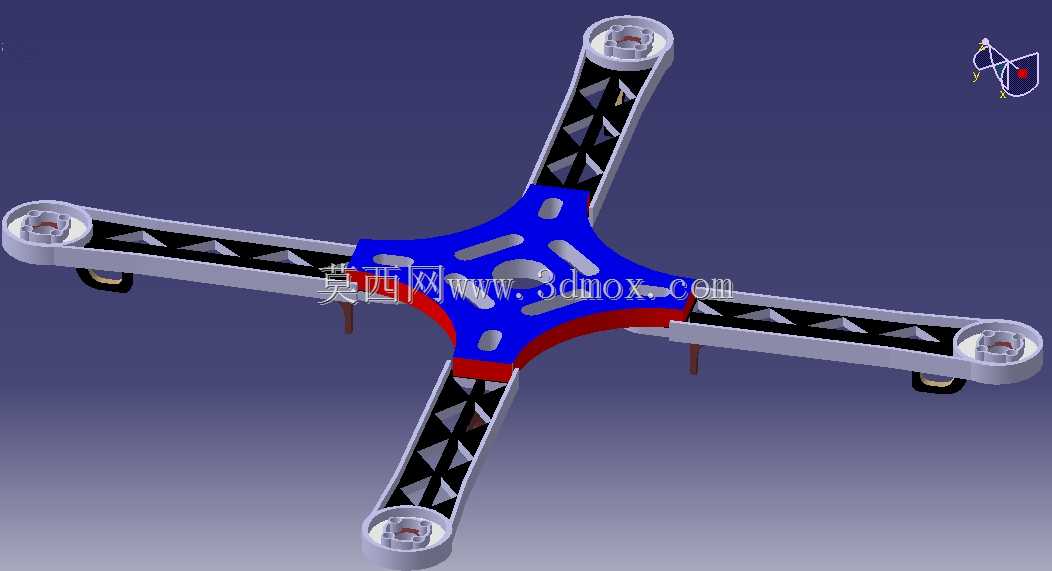

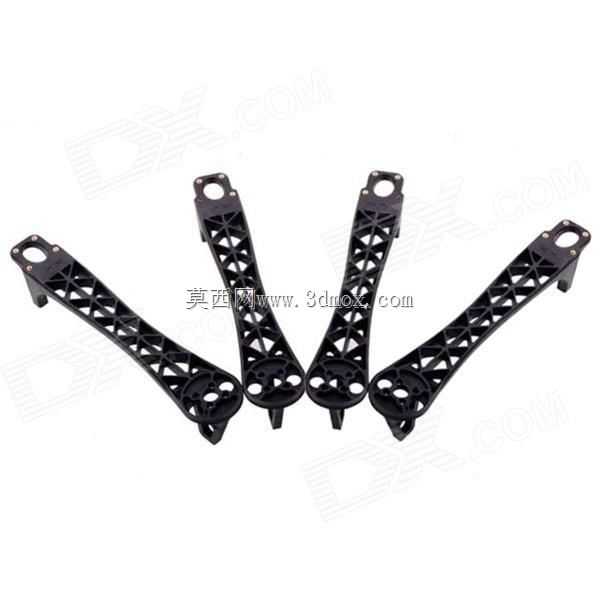

这套四旋翼机架结构采用经典X型布局，四个机臂沿中心承载板呈90°夹角均匀向外延伸，整体结构对称度控制在0.2mm以内，可抵消旋翼转动产生的反扭矩，保障飞行过程中的姿态稳定性。中心承载板作为整机的核心承载部件，采用上下分层的镂空设计，上层预留飞控模块、GPS模块的安装螺孔，孔位间距兼容主流商用飞控的安装标准，下层预留电池仓的绑带固定位与电调安装槽，可直接适配常规规格的锂聚合物电池与无刷电调，无需额外制作转接支架。机臂采用中空桁架式结构设计，臂身内部设置三角形加强筋，在保证结构抗弯强度的前提下大幅降低自身重量，臂端的电机安装座预设M3规格的电机固定螺孔，可适配22系列、23系列外转子无刷电机，安装座下方预留桨座的避让空间，避免螺旋桨转动时与臂身发生剐蹭。机臂与中心板的连接位置采用嵌入式卡接加螺栓锁紧的双重固定结构，可承受飞行过程中急加速、急转向产生的交变载荷，避免机臂出现松动移位的问题。机架底部预留起落架的安装孔位，可搭配细杆式起落架使用，为底部搭载的云台、航拍相机预留足够的离地间隙，防止起降过程中载荷与地面发生碰撞。从实际应用场景来看，该机架可适配航拍测绘、电力巡检、农林植保等多种作业场景，不同场景下可通过更换不同长度的机臂调整整机轴距，搭配不同规格的动力系统适配对应的载荷需求。设计过程中优先考虑了零部件的可替换性，机臂、中心板、电机座均为独立模块化结构，单个部件出现损坏时可单独拆卸更换，无需整体报废机架，降低后期维护成本。整机的安装边界经过反复校核，所有电子元器件的安装位置均避开了动力线路的走线空间，机臂内部预留走线槽，可将电调与电机的连接线隐藏在臂身内部，既降低飞行过程中的风阻，也避免线路外露被螺旋桨剐蹭造成飞行事故。机架的重心设计严格控制在中心板的几何中心位置，电池安装位设置在中心板正下方，可通过调整电池的前后位置微调整机重心，减少飞控的姿态修正负担，提升飞行续航时间与操控响应速度。
