维林水解液用减压阀结构三维设计

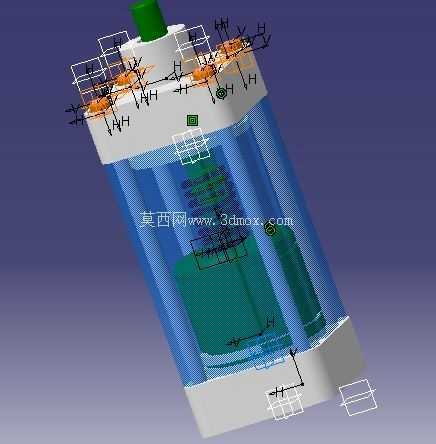

　　在生物发酵、食品加工、化工合成等涉及水解液输送的工艺管路系统中，减压阀是保障管路压力稳定、避免下游设备因压力波动出现损坏的核心元件，这款针对维林水解液工况设计的减压阀，在结构设计阶段就充分考虑了水解液介质的特性——这类介质通常含有少量固体颗粒、具备一定黏度，常规减压阀容易出现流道堵塞、密封面磨损过快的问题，因此在流道布局上做了针对性优化。从结构布局来看，这款阀采用直动式膜片减压结构，上部为调节机构腔，集成了弹簧调节组件与压力反馈膜片，下部为阀体流道腔，进出口采用同轴对称布局，能够直接对接同管径的工艺管路，不需要额外加装变径接头，减少了管路安装的冗余配件。

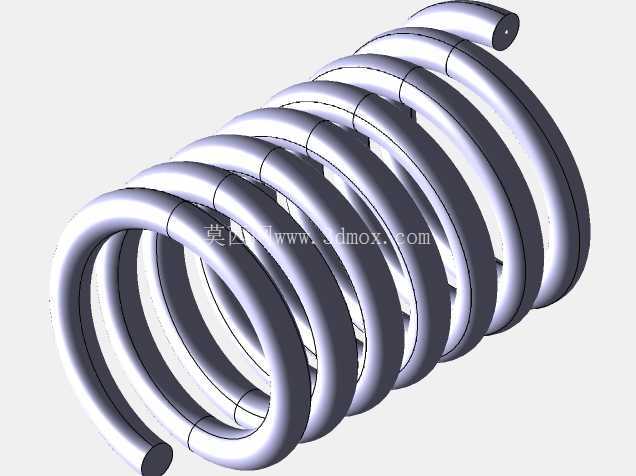

　　阀体的外形采用圆柱式主体结构，上部调节端的外径比下部流道段略大，整体安装边界控制在紧凑范围内，能够适配安装空间局促的工艺撬装模块，不需要为阀件预留过大的检修操作空间，日常维护时仅需拆卸上部端盖即可更换调节弹簧与膜片组件，不需要将整个阀体从管路上拆下，大幅降低了现场运维的工作量。在功能设计上，这款阀的压力反馈通路直接开设在阀体出口侧的内壁上，避免了外置反馈管容易被介质中颗粒堵塞的问题，膜片采用耐水解腐蚀的复合材质，能够长期接触弱酸性或弱碱性的水解液介质而不出现老化开裂，密封副采用硬质合金与软质密封复合的结构，既能够耐受介质中微小颗粒的冲刷，又能保证关闭状态下的零泄漏，避免管路停机时出现介质渗漏。设计过程中，首先根据水解液管路的常规流量参数确定了流道的通径尺寸，保证介质在流道内的流速控制在合理区间，避免流速过高导致的阀体冲蚀，同时也不会因为流速过低造成介质中的固体颗粒在阀腔内沉积；其次针对调节机构的行程做了限位设计，避免现场操作时调节过度导致弹簧压并、膜片撕裂的问题，调节旋钮处设置了锁紧结构，压力参数调试完成后可以锁定位置，防止设备运行过程中因为振动导致旋钮移位、出口压力出现漂移。

　　从安装适配性来看，这款阀的进出口连接端采用标准的法兰连接尺寸，法兰端面的密封槽尺寸符合通用管路标准，现场安装时不需要单独定制连接配件，阀体的下部设置了定位支撑凸台，当阀件垂直安装在管路上时，可以通过凸台搭在管路支架上，不需要额外制作专用的固定夹具，降低了现场安装的加工成本。在流道的结构设计上，阀腔内的节流面采用圆弧过渡结构，没有直角突变区域，介质流经节流部位时不会形成局部涡流，既降低了介质流动时的噪声，也减少了涡流带起颗粒冲刷密封面的概率，延长了密封件的使用寿命。

　　针对水解液介质容易在阀件死角残留的问题，这款阀的内部流道没有设计多余的凹槽与盲孔，所有介质接触的表面都做了光滑过渡处理，设备停机清洗时，清洗液能够完全冲刷到所有介质接触区域，不会出现介质残留变质、影响下一批次物料品质的问题。上部的调节腔与下部的介质腔之间采用双重密封结构，既防止介质向上渗漏进入调节弹簧腔造成弹簧腐蚀，也避免外界的灰尘、水汽进入阀腔污染介质，满足食品、医药类水解液生产的卫生级要求。在建模过程中，所有配合面的尺寸公差都按照机械设计标准做了预留，运动部件之间的间隙控制在合理范围，既保证调节动作的顺畅，不会因为加工误差出现卡滞，也不会因为间隙过大导致介质内泄漏量超标，膜片的行程与弹簧的刚度做了匹配计算，保证出口压力的调节范围覆盖水解液工艺常用的压力区间，压力调节的线性度良好，不会出现调节过程中压力跳变的问题。
