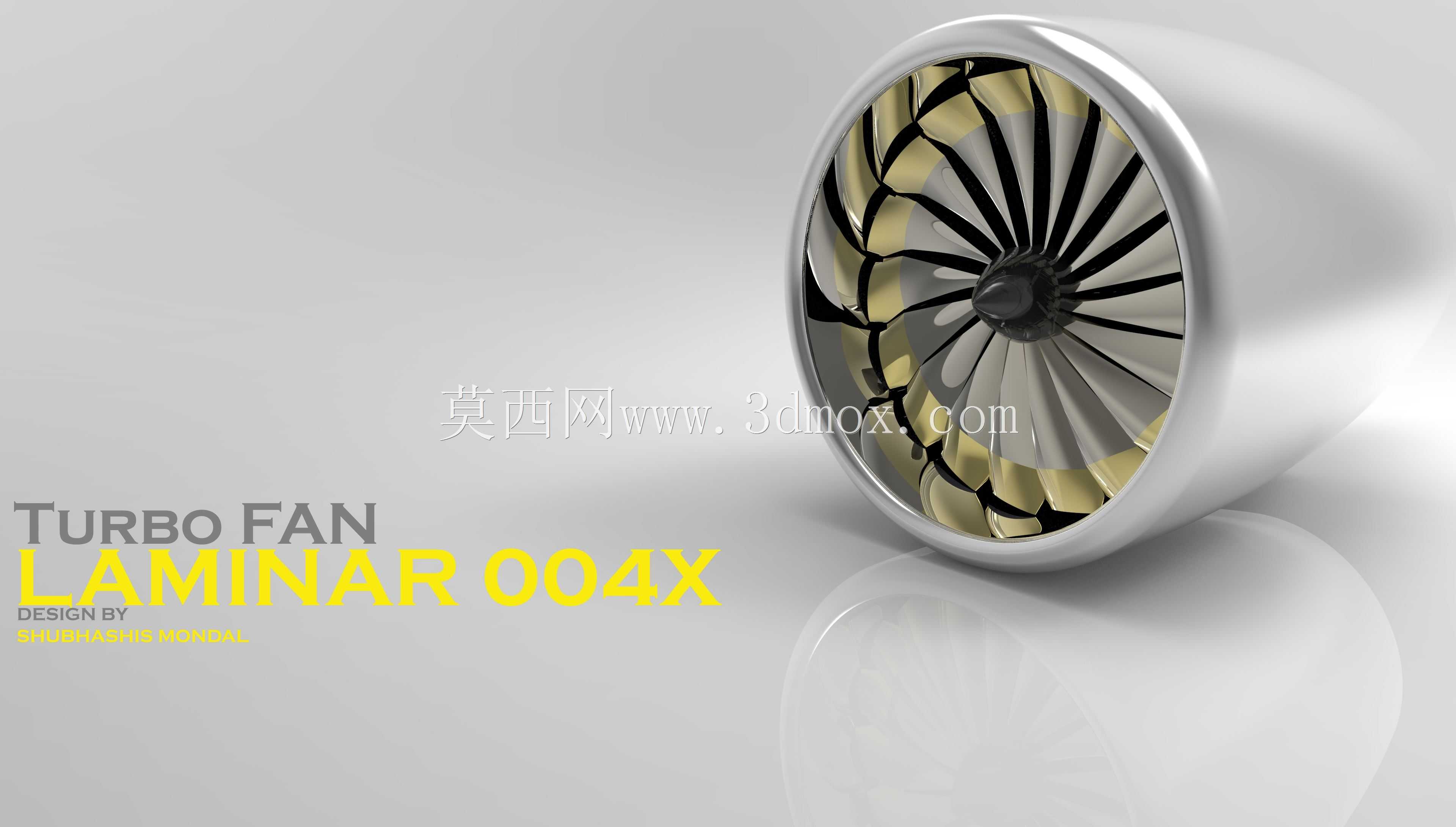

高仿真层流涡扇航空发动机结构展示

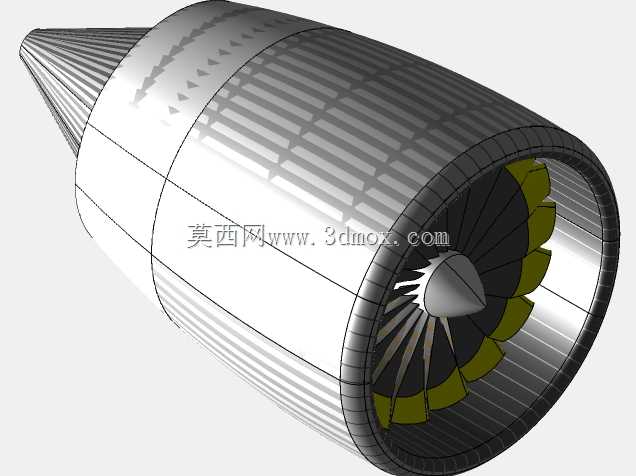

这款涡扇动力装置的三维结构，完整还原了大涵道比层流风扇构型的核心设计特征，在航空动力研发、教学演示、结构验证场景中都有很高的参考价值。从实际工程应用角度看，这类层流风扇构型的涡扇装置，主要适配亚音速飞行的民用航空场景，相比传统小涵道比涡喷结构，外涵道气流占比更高，巡航阶段的推进效率能提升四成以上，同时大幅降低运行噪音，是当前干线客机动力系统的主流技术路线。

设计过程中，首先围绕风扇段的气动效率做结构优化，每一片风扇叶片都采用了后掠层流翼型设计，叶片前缘的曲率经过反复调整，能让气流在叶片表面保持更长距离的层流附着状态，减少紊流带来的能量损失，同时降低叶片表面的气动载荷波动，延长部件疲劳寿命。叶片根部与轮盘的连接采用了燕尾型榫头结构，这种连接方式能均匀传递高速旋转产生的巨大离心力，避免局部应力集中，在实际装配中也能实现单叶片的快速拆装维护，不需要整体拆解风扇段。

从安装边界来看，整个风扇段的进气唇口采用了椭圆过渡曲面，唇口厚度沿周向均匀变化，能在不同飞行迎角下保证进气道内的流场均匀性，避免出现气流分离导致的压气机喘振。外涵道的机匣内壁与风扇叶尖的间隙控制在极小范围内，这个间隙的设计需要平衡热膨胀余量和漏气损失——间隙过大会导致叶尖漏气量增加，降低推进效率，间隙过小则会在机匣受热膨胀后与旋转的叶片发生碰磨，造成结构损伤。内涵道的导向叶片排布在风扇段后方，一方面用来调整内流气流的方向，为后续压气机段提供均匀的入流条件，另一方面也起到支撑机匣结构、传递轴承载荷的作用。

在实际的工程选型参考中，这类模型可以帮助结构设计人员快速理解大涵道比涡扇的风扇段布局逻辑，比如叶片数量与轮盘直径的匹配关系、机匣的壁厚分布、进气唇口的曲率取值范围，这些细节在正向设计过程中往往需要大量的气动计算迭代，而通过成熟结构的三维模型做参考，能有效减少前期方案论证的试错成本。另外在职业院校的航空发动机结构教学中，这类可拆解视角的三维结构，能让学员更直观地理解气流在内外涵道的分流路径、叶片的受力传递路径，相比二维图纸的抽象表达，三维结构能更清晰地展现各个部件的空间装配关系，降低教学过程中的理解门槛。

需要注意的是，这类展示模型侧重结构外形与装配关系的还原，在实际工程设计中，还需要结合具体的推力指标、飞行包线范围，对叶片的材料选型、轮盘的强度校核、冷却气流的通道设计做进一步的细化计算，模型提供的结构布局可以作为方案阶段的构型参考，不能直接替代详细设计阶段的工程计算与试验验证。
