民用大涵道比涡扇喷气发动机结构设计

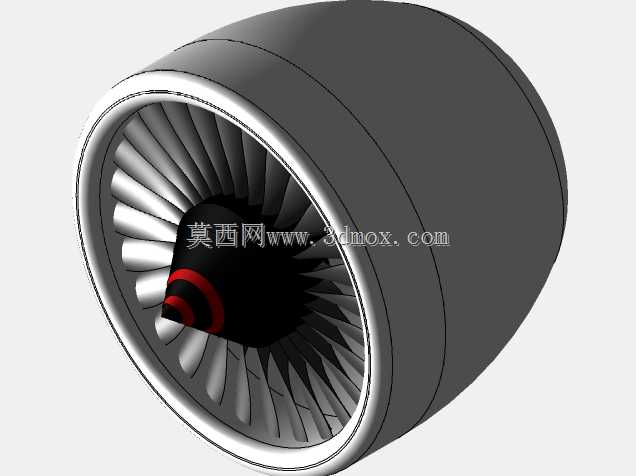

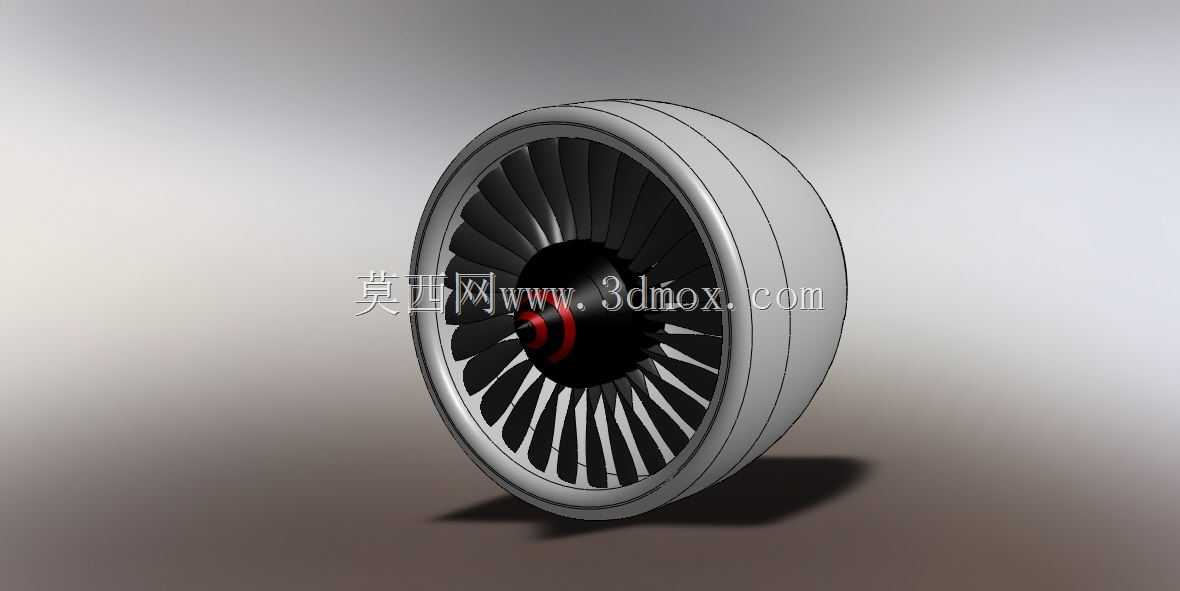

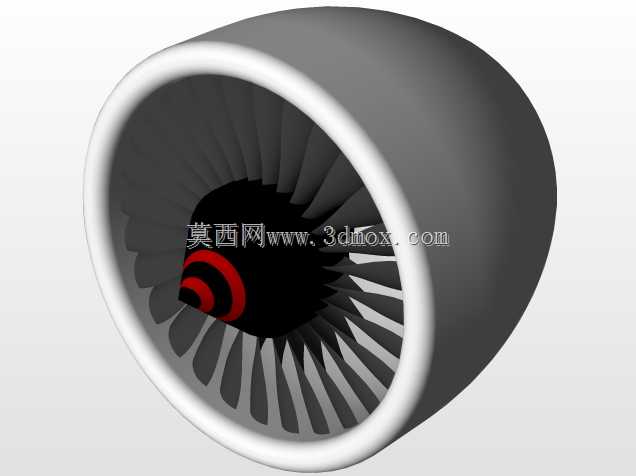

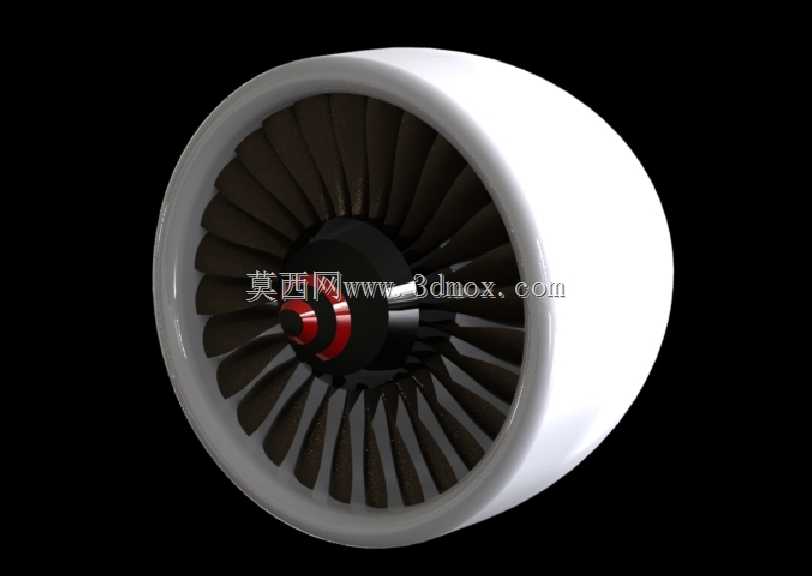

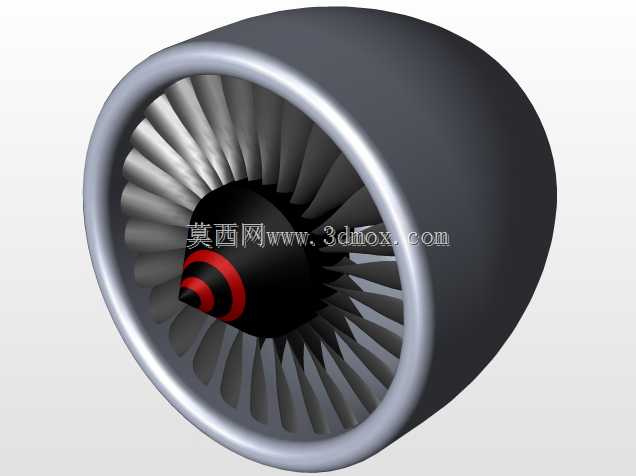

该模型还原的大涵道比涡扇喷气发动机，是当前民用干线客机、大型军用运输机的核心动力装置，在商用航空领域承担着为飞行器提供巡航推力、驱动机载引气与供电系统的核心作用，其性能直接决定飞行器的航程、燃油经济性与运营成本。从结构设计逻辑来看，模型优先还原了进气道唇口、一级大直径风扇叶片、核心机整流罩的外部气动轮廓，进气道采用大曲率圆滑过渡的唇口造型，能够在不同飞行迎角下保证进气气流均匀进入风扇段，避免大迎角工况下出现进气畸变导致压气机喘振；外露的风扇叶片采用宽弦后掠的气动构型，这类叶片设计能够在高亚音速巡航状态下降低叶尖激波损失，同时提升单级风扇的压比，减少压气机级数，进而降低核心机整体重量。在安装边界设计上，模型保留了发动机短舱的圆柱段主体轮廓，短舱外径与风扇直径的比例符合现役大涵道比发动机的常规比例，能够为吊舱安装的结构接口预留设计参考，吊点位置对应核心机上方的承力机匣区域，匹配机翼吊装或者尾翼安装的结构受力要求，避免安装结构与发动机内部转动部件出现干涉。从功能特性还原角度，模型清晰区分了风扇段、核心机整流段、尾喷口的分段结构，风扇段的白色整流罩与内部深色叶片形成明确的结构分区，能够直观展示外涵道气流与内涵道气流的流通路径：外涵道气流直接通过风扇与短舱之间的环形通道向后喷出，贡献70%以上的巡航推力，内涵道气流则进入压气机、燃烧室、涡轮段完成热力循环后从尾喷口排出，同时驱动涡轮带动风扇与压气机持续转动。在细节设计上，模型还原了风扇轮毂处的整流锥结构，整流锥的流线型造型能够将进气气流均匀导向各片风扇叶片，减少轮毂处的气流分离损失，叶片根部与轮毂的连接结构也做了对应还原，能够为叶片的强度校核、振动模态分析提供基础的几何参考。对于结构设计从业者而言，该模型可作为航空发动机短舱布局、进气道气动外形设计的参考案例，在做飞行器动力系统匹配设计时，可参考其轮廓尺寸预留发动机安装空间，校核短舱与机翼、起落架等周边部件的间隙，避免地面滑行或者飞行状态下出现结构碰撞；同时其风扇叶片的排布方式、叶型轮廓也可作为轴流叶轮类产品设计的参考，迁移应用到工业通风机、燃气轮机叶轮的结构设计中。
