波音737驾驶舱机载计时仪表结构

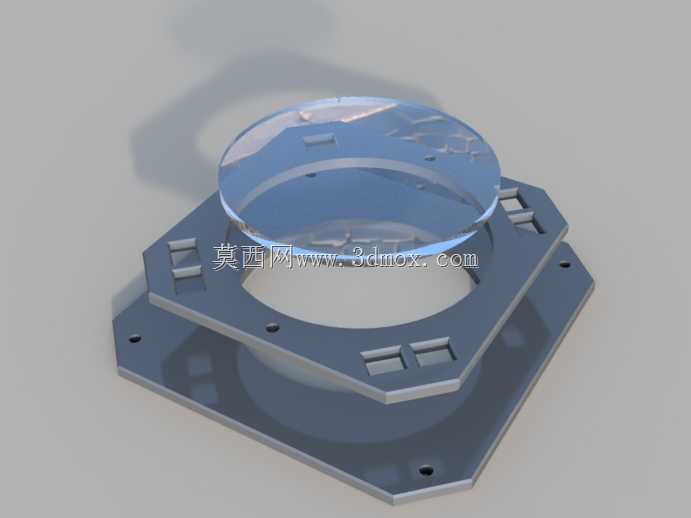

该计时装置为波音737机型驾驶舱内配套的机载计时部件，主要服务于飞行机组在航班执行过程中的时间计量需求，覆盖航段计时、特殊程序节点计时、设备运行时长记录等实际飞行场景，是驾驶舱人机交互界面中重要的功能组成部分。从结构设计来看，产品采用双层六边形安装基座搭配圆形透明表盖的组合构型，下层基座为安装固定基准，边缘预留的多个通孔用于和驾驶舱仪表面板完成螺接固定，安装时需匹配仪表面板的预设开孔尺寸，保证基座嵌入后与周边面板齐平，无突出或凹陷偏差，避免影响飞行员操作视线与周边操纵器件的使用。中层六边形框架为仪表主体承载结构，表面开设的多组矩形槽位用于内部计时模组的定位卡合，同时兼顾减重与走线空间预留，框架与下层基座之间采用阶梯面配合，装配时通过定位止口保证同轴度，减少装配累积误差。上层透明表盖采用高透光耐冲击材质，边缘做圆弧过渡处理，既可以清晰展示内部刻度与指针状态，又能阻挡驾驶舱内的灰尘、饮品泼溅对内部机芯造成损伤，同时满足高空压差环境下的密封要求，避免高空低气压环境下出现表盖变形或起雾问题。在实际使用场景中，该计时装置安装于驾驶舱中央仪表面板的飞行员与副飞行员均可便捷操作的区域，按键区域设置在基座侧方的预留槽位内，操作时无需大幅移动手臂即可完成计时启动、停止、复位操作，符合民航驾驶舱的人机工效设计要求。设计过程中需严格匹配机载设备的环境适应性要求，结构件的棱角均做倒钝处理，避免在飞行颠簸过程中对机组人员造成磕碰伤害，所有安装孔位的位置度公差控制在合理范围内，保证同型号部件具备互换性，可在航线维护时快速完成更换，减少飞机停场时间。基座的厚度尺寸经过严格核算，既保证足够的结构强度承受飞行过程中的振动载荷，又不会过度占用仪表面板后方的安装空间，为后部的接线与机芯预留充足的布置余量，透明表盖与中层框架的配合处采用密封胶圈压合，满足驾驶舱内的防火、防潮相关适航要求。
