波音737NG机型MCP舱内配线安装支架

　　在民用窄体客机的驾驶舱航电系统布局中，MCP（模式控制板）所属区域的线路排布直接关系到飞行控制指令的传输稳定性，这款适配波音737NG机型的配线安装支架，正是为该区域密集的信号线、控制线提供规整的固定与走线支撑。从实际装机场景来看，该支架安装于MCP面板后侧的设备安装夹层内，处于驾驶舱顶部操纵台与航电设备舱的衔接位置，周边密布自动驾驶、飞行指引、高度速度选择等功能模块的连接线缆，若没有专用的配线支架做规整，长期飞行过程中的振动很容易导致线缆磨损、接插件松脱，甚至引发信号传输中断的隐患。

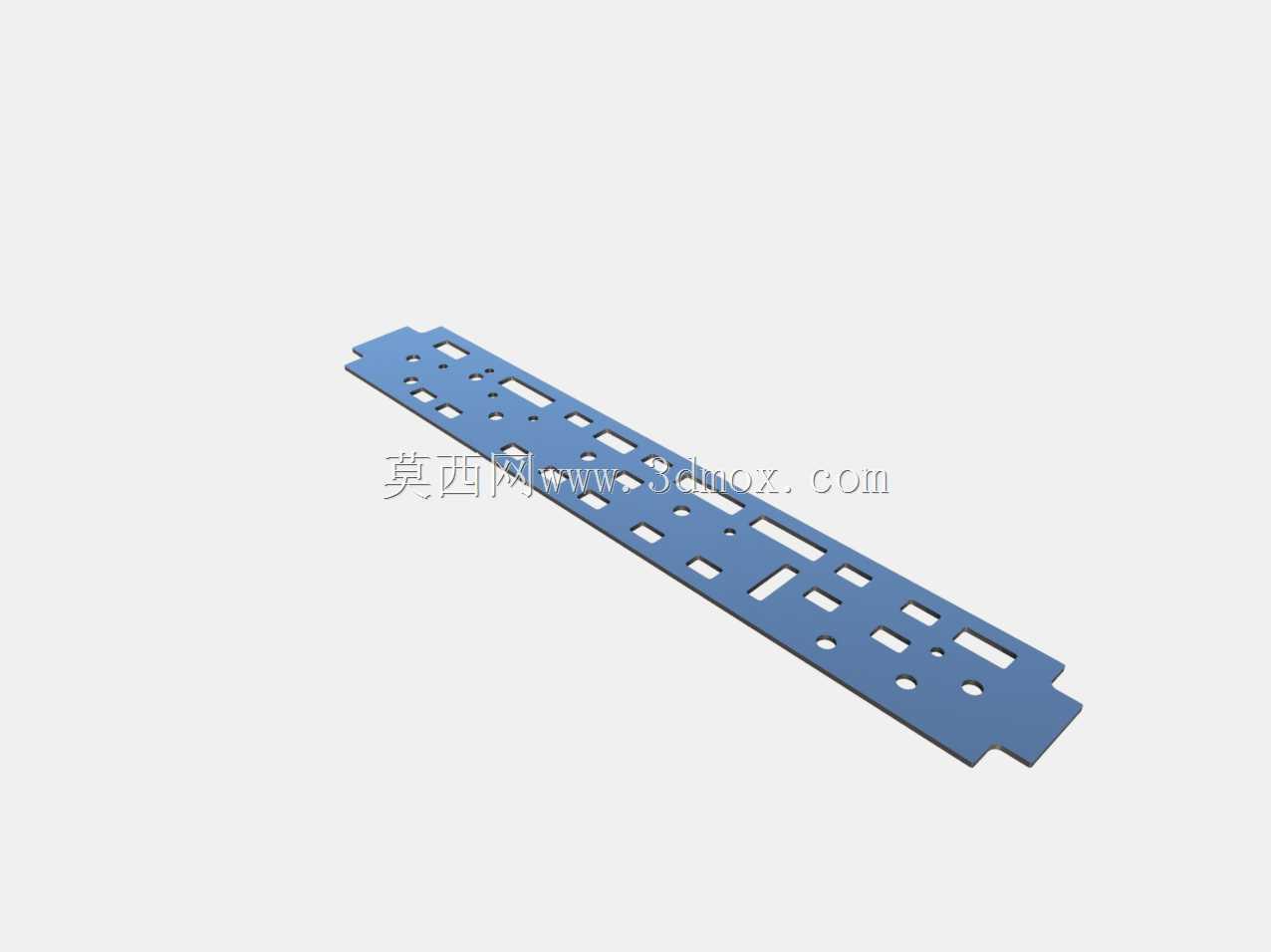

　　从结构设计逻辑来看，这款支架采用长条形薄板构型，整体沿MCP面板的长度方向延伸，板体上排布的不同规格开孔，完全对应MCP模块后侧各线束的走向与固定点位：较大的矩形开孔用于预留线束接插件的穿过空间，避免接插件与支架本体产生干涉，保证插头可以顺畅对接后方的设备接口；尺寸稍小的长圆孔用于线束的扎带固定，每个开孔的位置都经过走线路径优化，让不同功能的线束可以按照信号类型分类排布，强弱信号线路分开走线，减少信号之间的电磁干扰；板体边缘的小圆孔则是支架自身的安装定位孔，对应安装基座上的预装螺柱，安装时可以直接对位卡入，不需要额外做现场配钻，适配航线维护时的快速拆装需求。

　　考虑到机载部件的轻量化要求，这款支架在保证结构强度的前提下做了充分的材料去除优化，所有非安装、非固定区域的多余材料都通过开孔形式去除，既降低了构件自身重量，也减少了材料的应力集中风险。板体的边缘全部做了钝化倒圆处理，没有尖锐的毛刺棱角，避免在安装和维护过程中割伤线缆绝缘层或者划伤操作人员。支架的整体厚度适配航空常用的铝合金板材加工选型，既具备足够的刚性来承受线束的重量和飞行过程中的振动载荷，又不会因为板体过厚导致占用过多的安装夹层空间，挤压周边航电设备的安装余量。

　　从安装边界来看，这款支架的长度完全匹配波音737NG机型MCP区域的安装位宽度，两端的安装孔位间距与机身预装的安装支座完全契合，安装完成后支架表面与MCP面板后侧保持平行，所有固定点位的高度差控制在极小的公差范围内，保证线束固定后不会出现局部拉扯的应力。在实际维护场景中，地勤人员可以通过松开支架两端的固定螺钉，将支架连带固定好的线束整体小幅移位，就可以对后方的航电模块进行检测更换，不需要将所有线束逐一拆除，大幅缩短了航电系统的维护排故时间。

　　在线路防护设计上，支架的所有开孔边缘都做了光滑过渡处理，部分经常与线束接触的开孔位置还预留了安装橡胶护线套的卡槽，避免长期振动摩擦导致线缆绝缘层破损。不同功能线束对应的固定孔位之间预留了足够的走线间隙，保证每一束线缆都可以保持自然的弯曲半径，不会因为过度弯折导致线芯断裂。对于带有屏蔽层的信号线缆，支架的金属本体还可以通过安装点与机身结构做可靠接地，辅助提升线缆的屏蔽效果，降低外部电磁干扰对飞行控制信号的影响。

　　从建模还原的角度来看，这款支架的所有开孔位置、外形轮廓、安装点位都完全对照实际装机部件的测绘尺寸进行还原，每一处倒角、开孔的尺寸公差都按照航空构件的通用加工要求进行设定，既可以用于航电维修培训的教具制作，也可以作为驾驶舱模拟机搭建时的结构参考件，帮助设计人员快速完成MCP区域的走线布局规划，避免在模拟设备搭建过程中出现走线干涉、安装位不匹配的问题。
