橡皮筋弹射卡盘结构滑翔飞行器

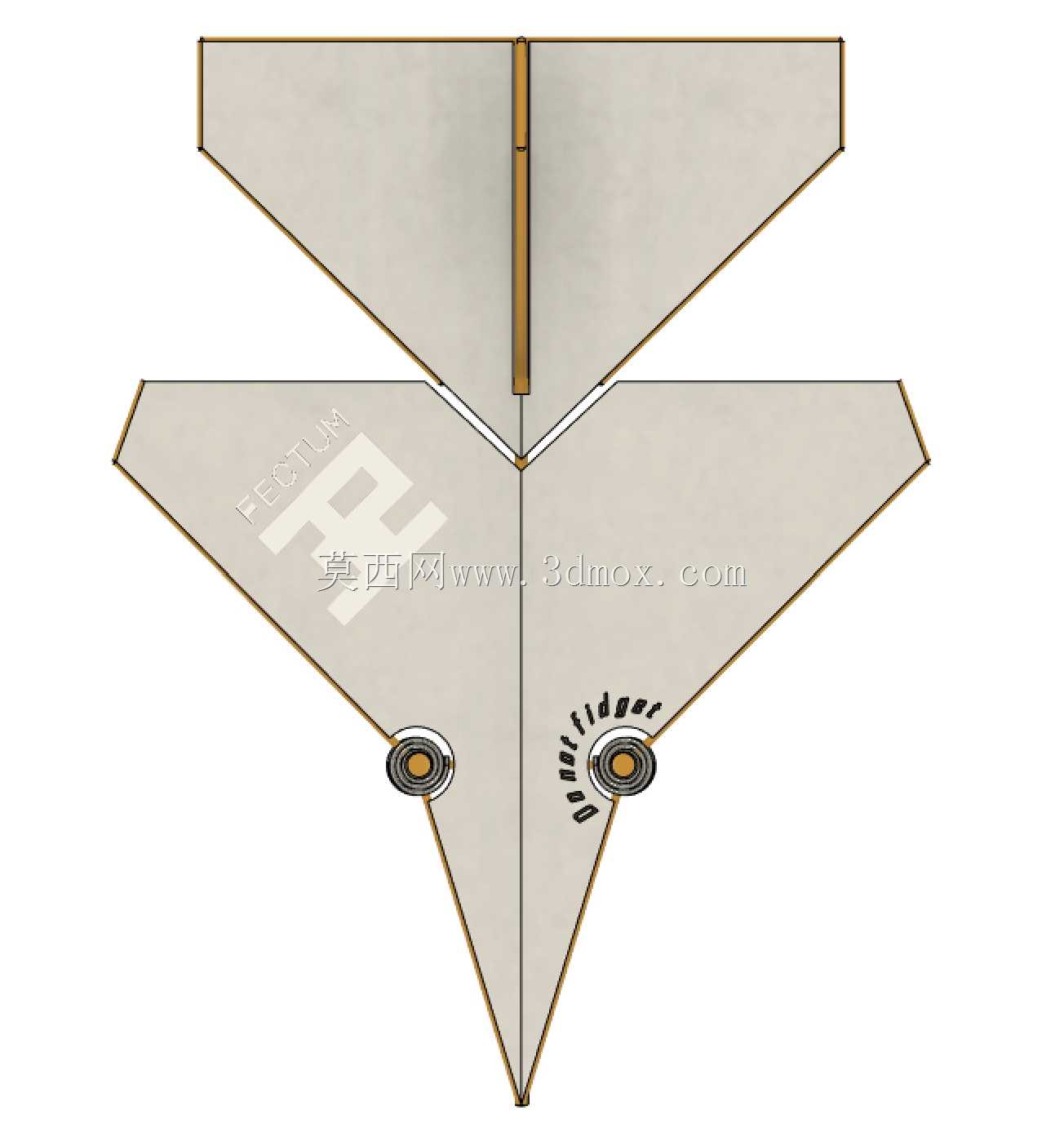

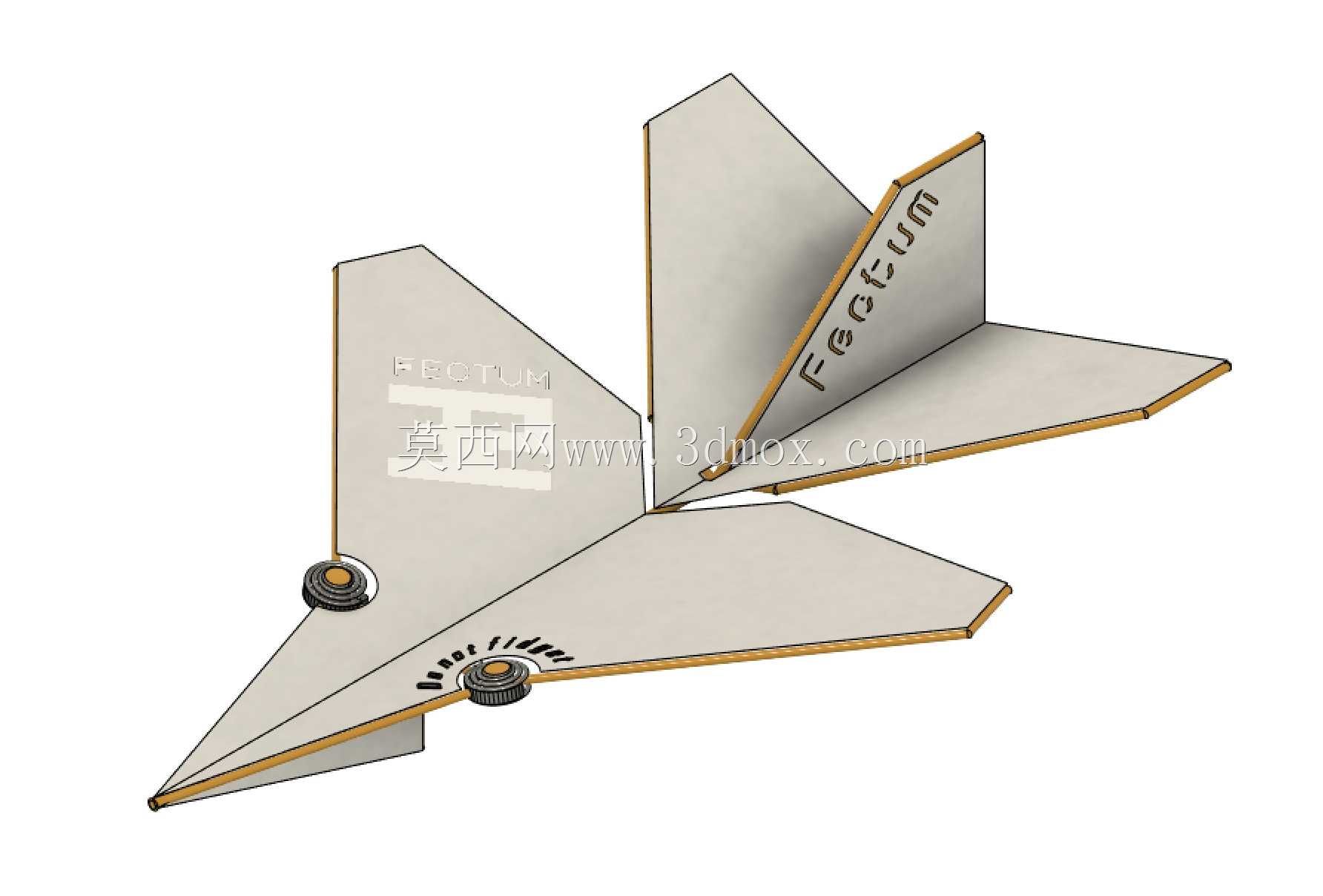

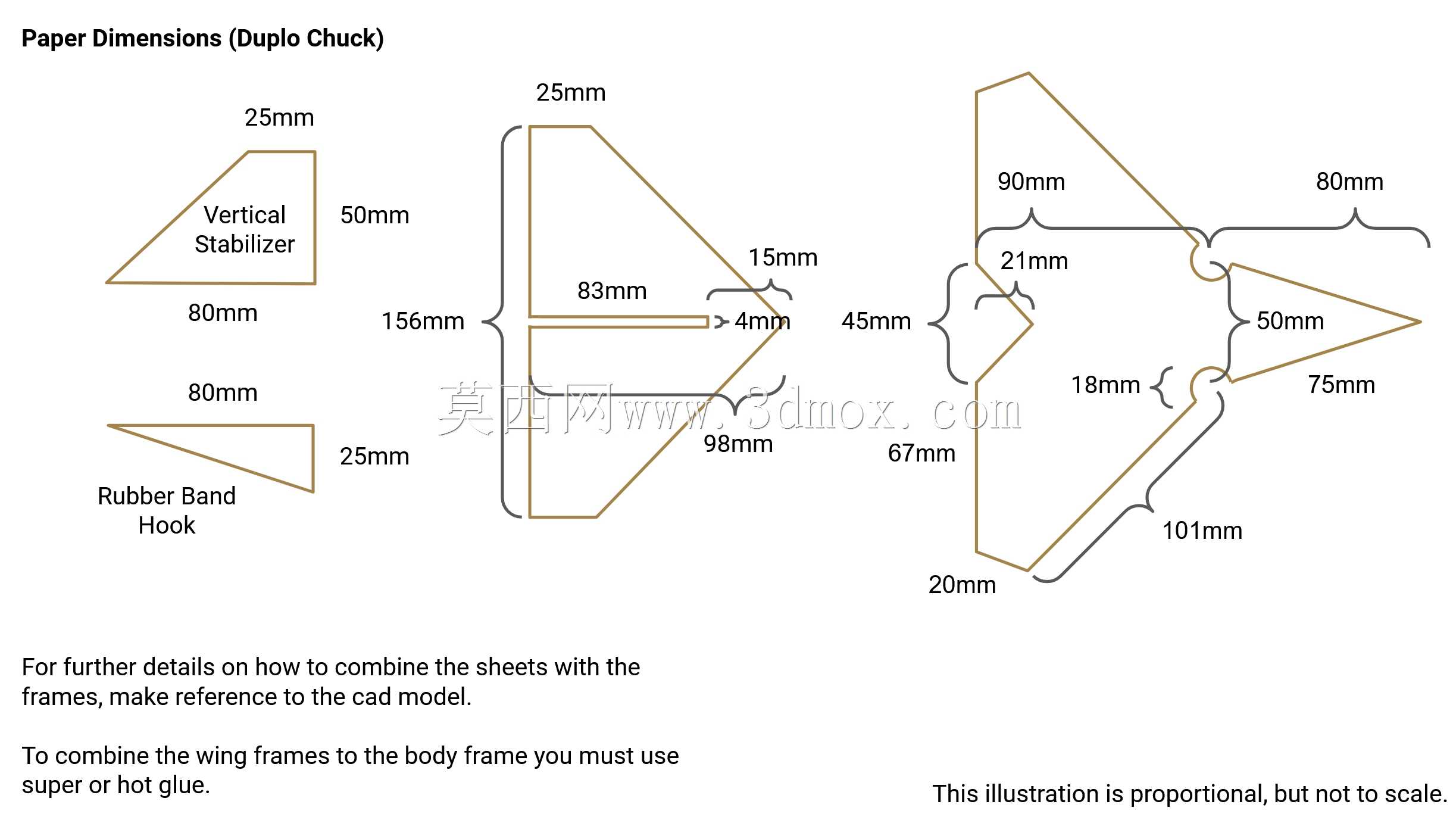

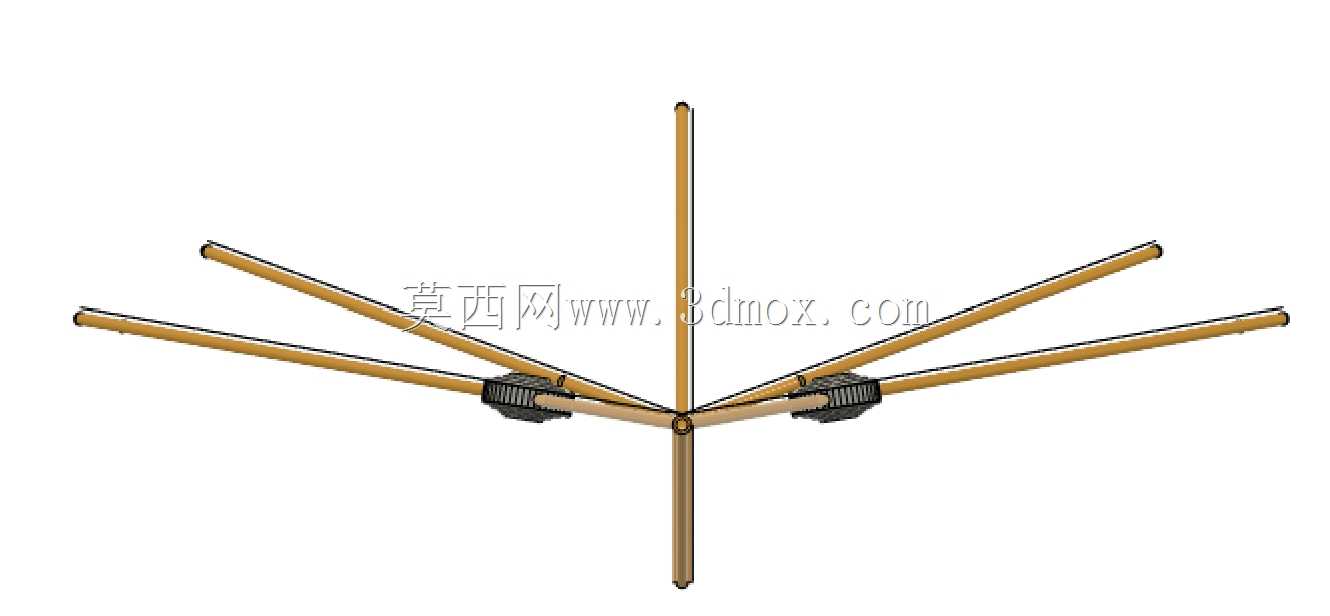

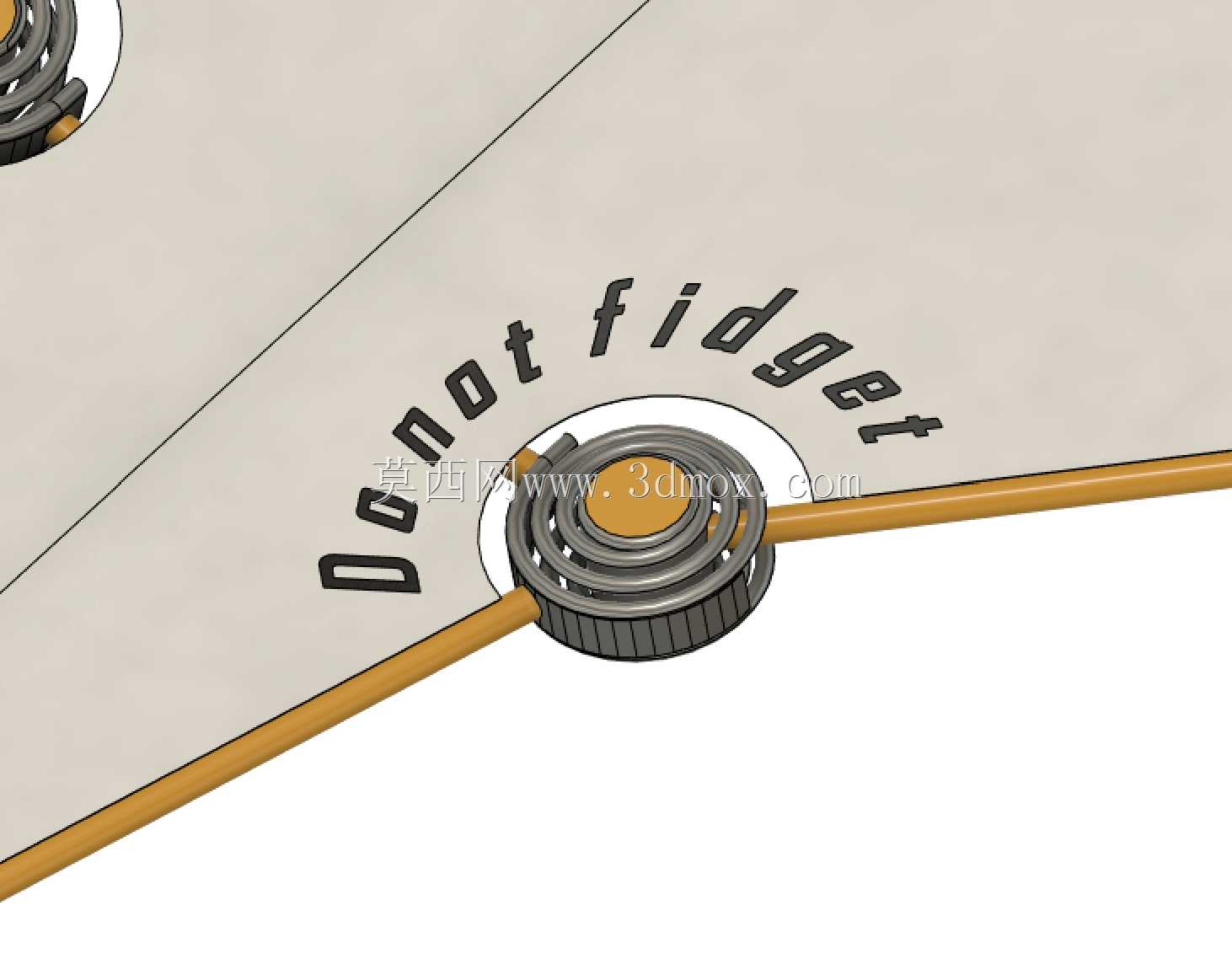

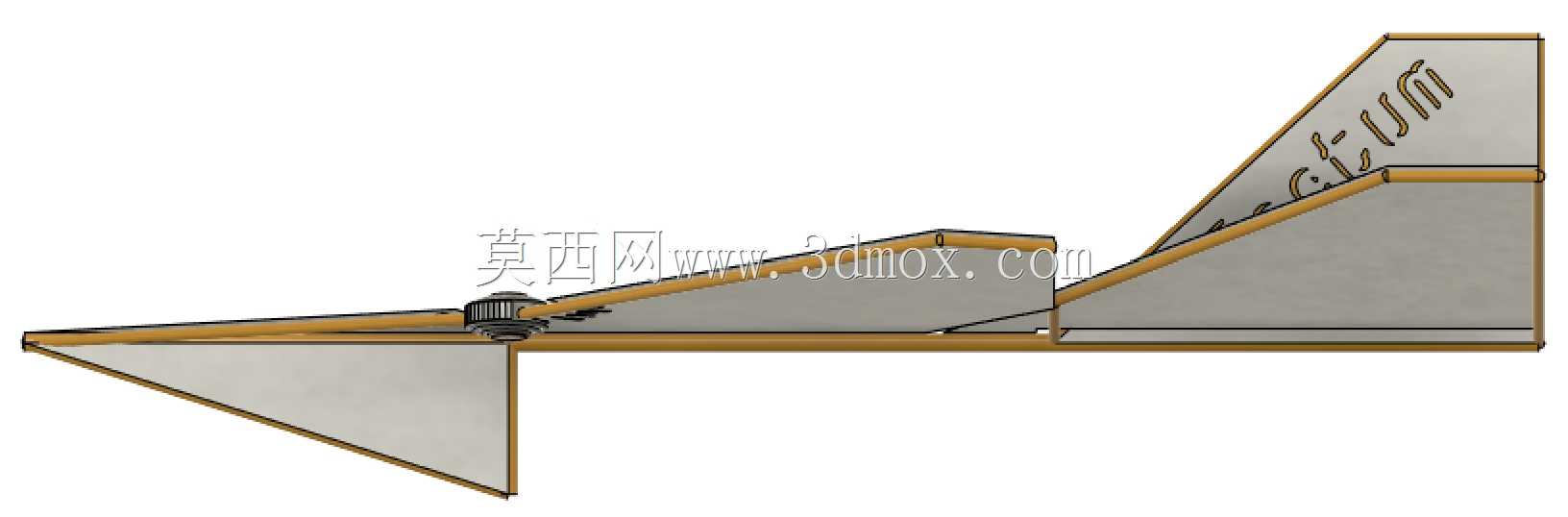

这款滑翔飞行器采用卡盘式拼接结构设计，核心应用场景覆盖青少年航模科普教学、户外休闲弹射飞行体验以及小型飞行器结构验证试验领域，区别于传统折叠纸飞机的简易结构，其通过卡盘定位件实现各翼面的快速拼接与角度固定，无需额外粘接或紧固件即可完成整机装配，大幅降低了航模制作的入门门槛。从功能特性来看，整机依靠橡皮筋弹射获得初始飞行动能，翼面采用大后掠角三角翼搭配垂直安定面的布局，三角翼主翼提供充足的低速升力，垂直尾翼与侧置安定面共同保障飞行过程中的航向稳定性，避免弹射后出现偏航、滚转等失控姿态。设计过程中优先考虑了薄板类加工的适配性，所有翼面零件均为等厚度平板结构，可直接通过激光切割薄木板、亚克力板或者3D打印平板耗材完成制作，无需复杂的曲面成型工序，卡盘连接位设置了定位凸台与卡槽，装配时仅需将各翼面的卡槽对准卡盘上的对应凸台按压到位，即可保证各翼面的安装角度符合气动设计要求，安装边界上各翼面与卡盘的配合间隙控制在0.1mm以内，既保证装配顺畅，又避免飞行过程中出现翼面晃动影响气动效率。在结构细节处理上，机头位置做了收尖处理降低飞行阻力，卡盘上预留了橡皮筋挂接位，挂接点位于整机重心靠前位置，匹配弹射时的拉力方向，避免弹射瞬间出现抬头力矩过大导致的失速问题。实际使用中，使用者可通过调整橡皮筋的拉伸长度控制初始弹射速度，也可通过微调垂直安定面的偏转角度修正飞行轨迹，适配不同户外风力环境下的飞行需求，整套结构没有易损的活动部件，日常存放可拆解为平板零件，收纳占用空间极小，适合作为航模入门的结构教学案例，帮助学习者直观理解固定翼飞行器的升力布局、重心匹配以及航向稳定的基本原理，也可作为小型气动验证的简易载体，快速测试不同翼型角度对滑翔性能的影响。
