NASA返回式大气层再入航天飞行器结构

这类返回式再入飞行器的核心应用场景集中在近地轨道任务完成后的载荷回收入段，承担着将在轨实验样本、关键设备组件从太空环境安全带回地面的核心功能，区别于普通亚轨道飞行器，其结构设计需要全程匹配跨大气层飞行过程中的复杂载荷工况。从气动布局来看，整体采用大长细比旋成体构型，头部为钝锥收敛设计，该构型并非追求主动段的高升阻比，而是针对性匹配再入过程中的气动减速需求——钝头结构可以在再入初期形成强脱体激波，将大量气动热阻隔在激波层与飞行器壁面之间，避免结构本体直接承受超高温来流冲刷，这也是高速再入飞行器经过多轮迭代后验证的可靠热防护设计思路。

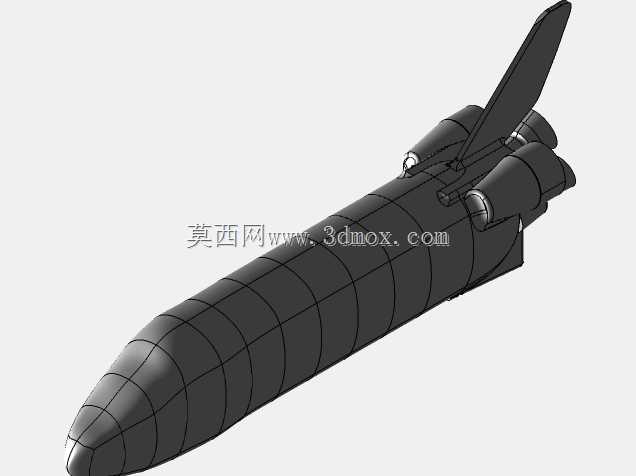

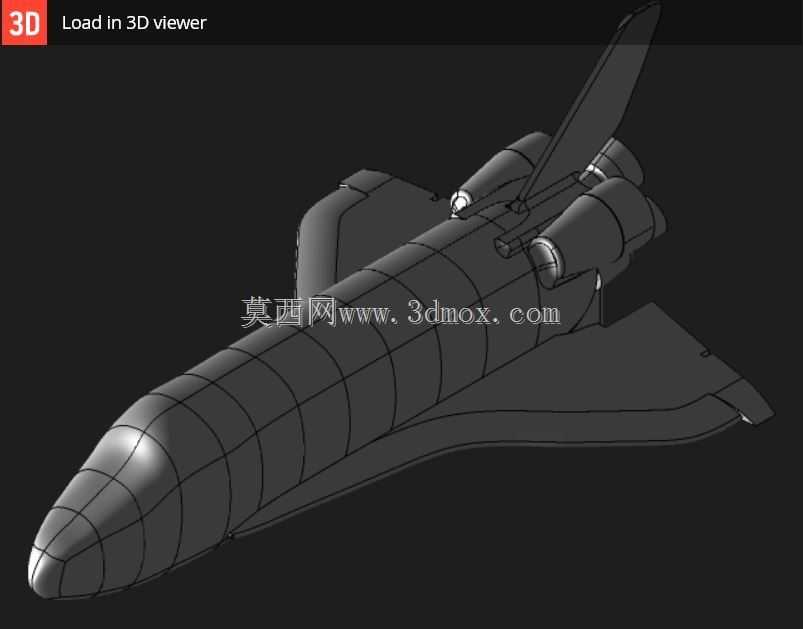

从结构分区来看，飞行器沿轴向可划分为头锥段、载荷舱段、尾段控制舱三个核心区域，头锥段采用多层复合热防护结构铺层设计，建模过程中需要预留防热层与内部承力结构的安装间隙，避免高温形变下的结构干涉；中部载荷舱为等直段设计，内壁预设多组标准安装接口，可根据任务需求适配不同规格的载荷支架，安装边界需要匹配内部设备的重心分布，确保再入过程中整体压心与重心的相对位置保持在设计阈值内，避免出现气动配平失稳的问题；尾段布置多组气动控制面，控制面与主体结构的连接转轴需要预留足够的转动间隙，同时要考虑再入高温下的结构形变余量，避免舵面卡滞影响再入轨迹控制。

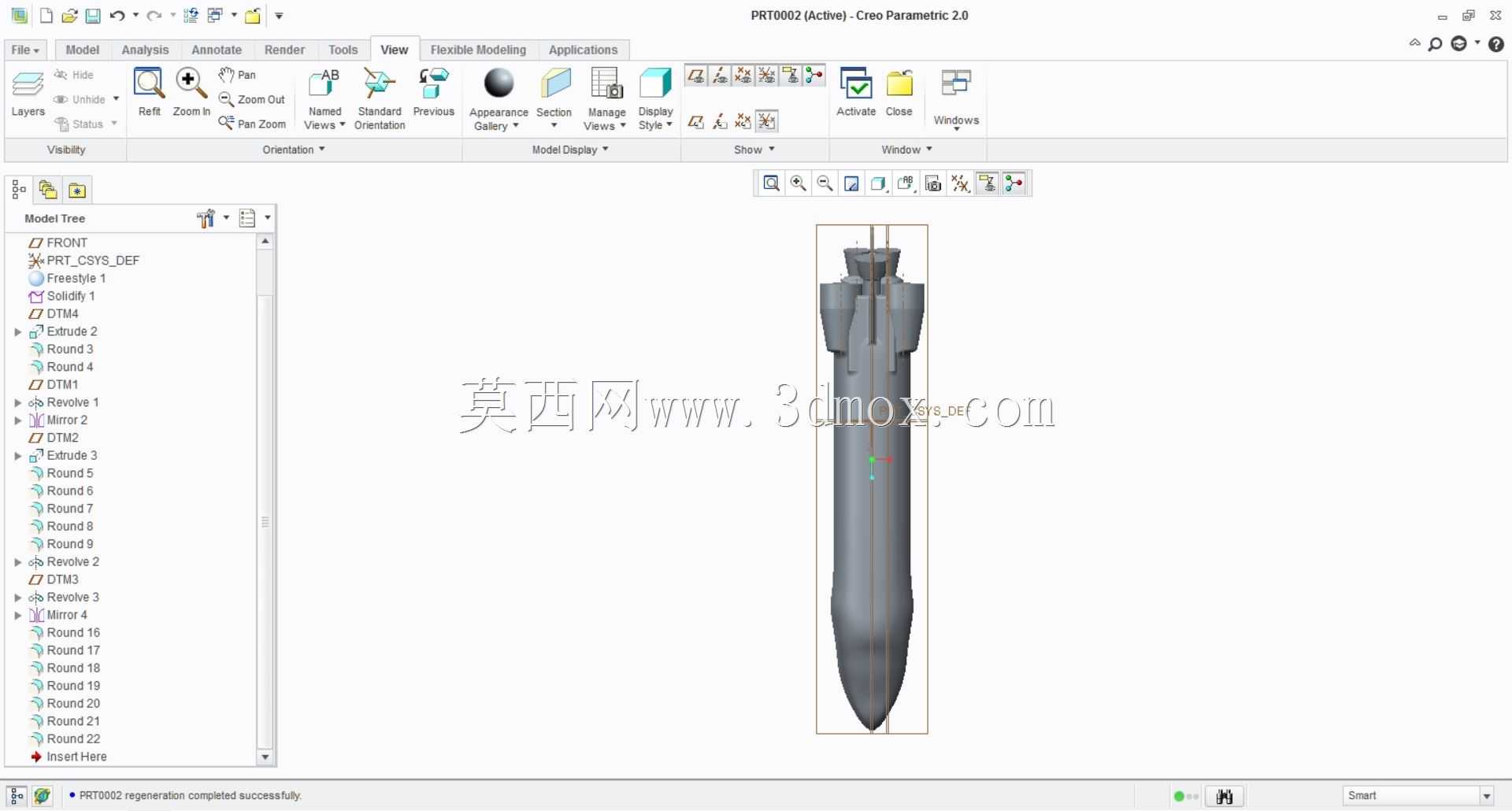

建模过程中对全机外形的曲面连续性做了严格控制，所有轴向截面均采用G2连续过渡，避免曲面折角处出现局部热流集中的问题，这一点对CFD仿真分析尤为关键——不连续的曲面会导致局部网格畸变，直接影响热流密度、阻力系数的仿真计算精度，无法为热防护结构厚度设计、再入轨迹规划提供可靠的数据支撑。整体结构的重心设计沿轴向布置在全机长度的靠前位置，确保再入过程中飞行器自然保持头部朝前的稳定姿态，无需额外施加过多控制力矩即可维持配平状态，降低飞控系统的工作负载。尾段的稳定翼面采用小展弦比设计，在提供足够航向稳定性的同时，尽可能减小翼面的热防护面积，降低整体结构重量。

这类结构的设计迭代需要反复耦合气动仿真、热结构分析、强度校核的多轮数据，每一处外形曲率的调整都需要匹配对应的热防护厚度、结构承力参数，不存在脱离工程需求的曲面造型，所有几何特征都对应明确的功能需求，既可以作为航天类专业教学的演示案例，也能为同类再入飞行器的初期方案设计提供外形参考，辅助工程师快速完成初始构型的气动特性初步验证，缩短方案迭代周期。
