星型活塞式径向发动机结构设计

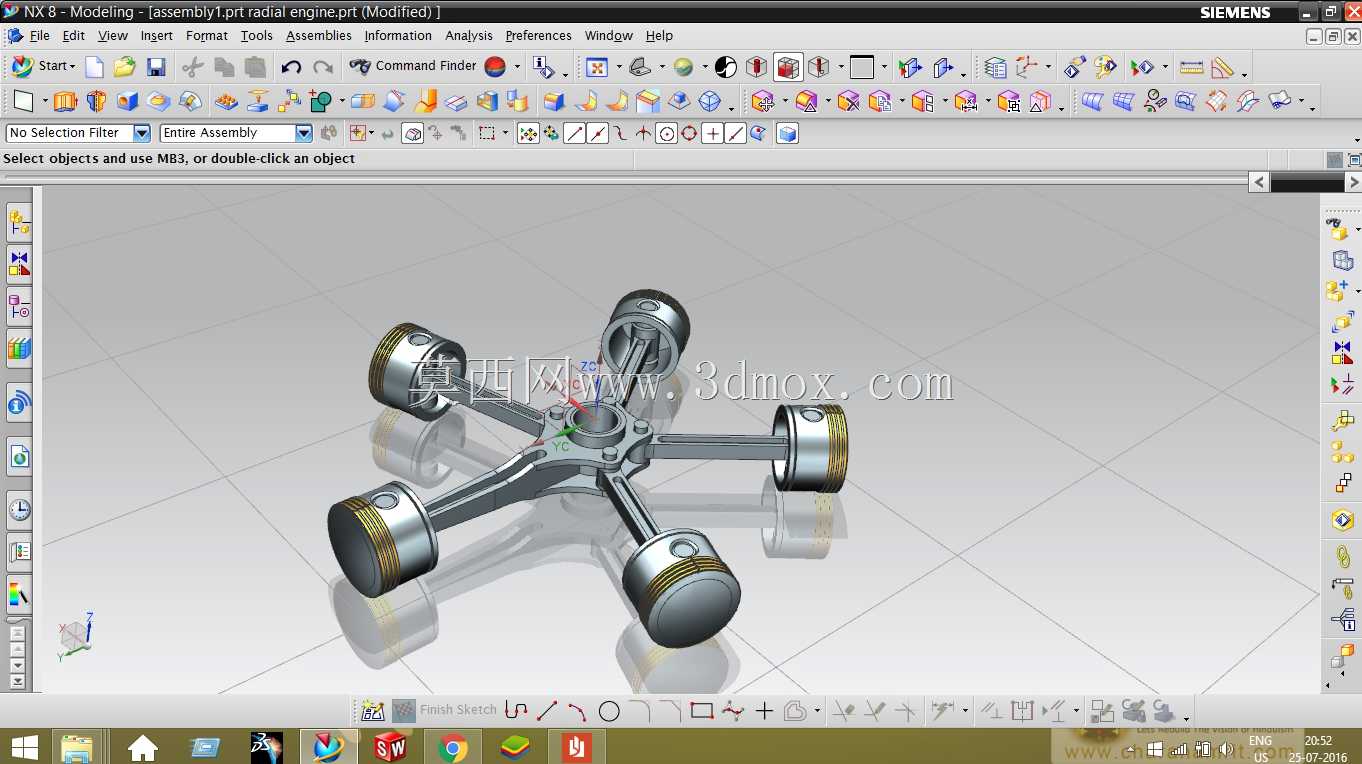

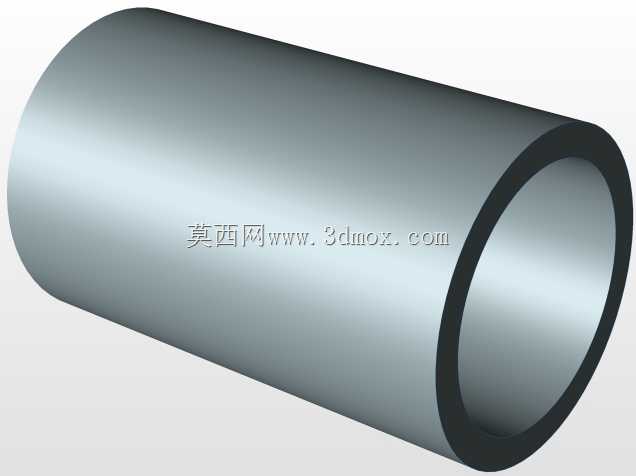

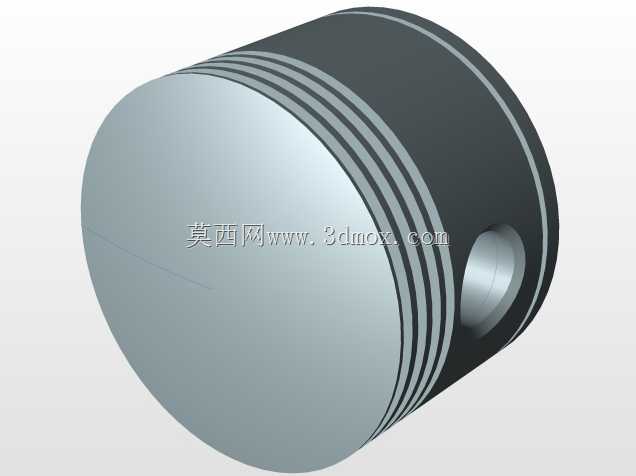

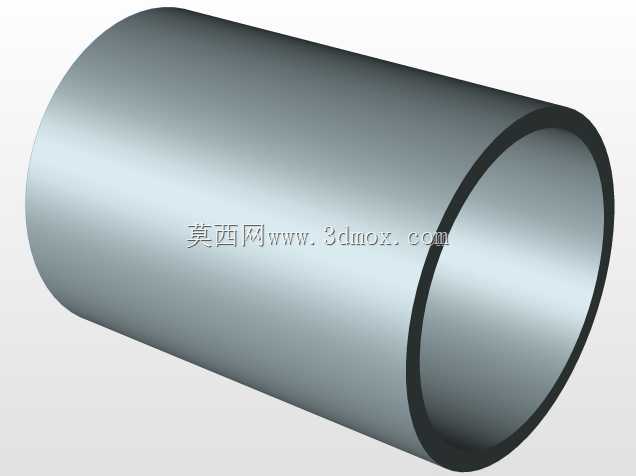

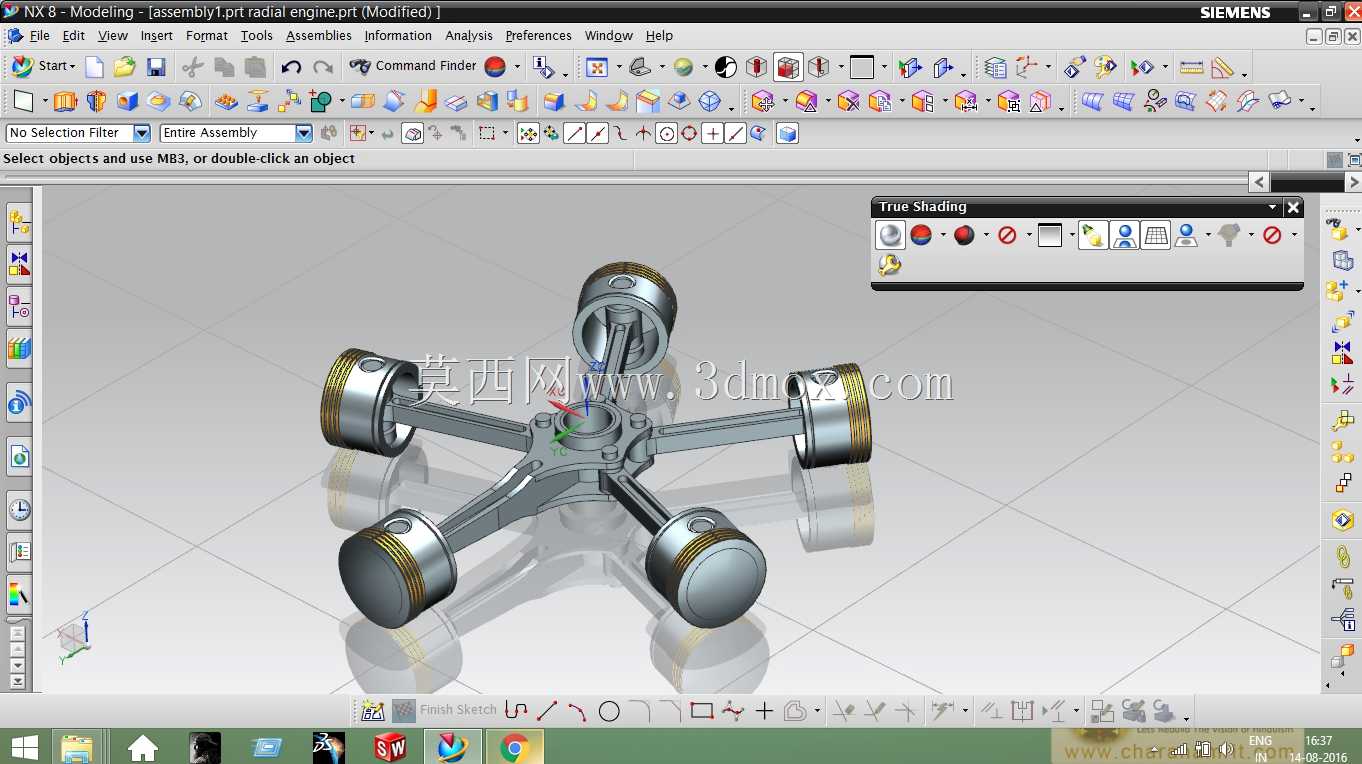

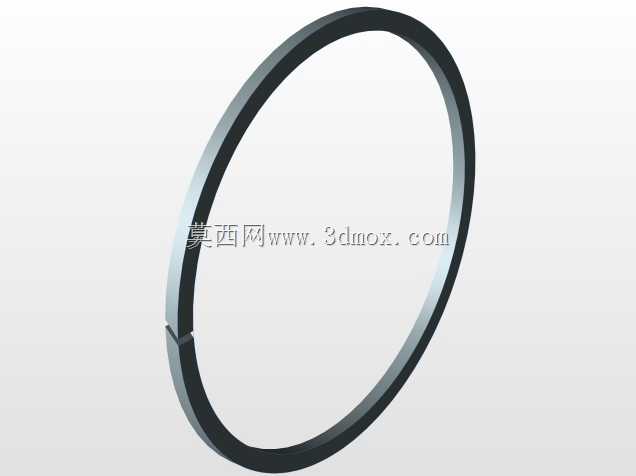

这款径向发动机采用五缸星型布局，所有气缸以曲轴中心为原点呈放射状均匀排布，这种结构最早广泛应用于活塞式航空动力场景，在燃气轮机成为航空主流动力之前，凭借紧凑的轴向尺寸、优异的风冷散热效率，成为小型螺旋桨飞机的核心动力选择，后续也在小型固定翼通航飞机、航空模型、特种轻型动力装备中保留应用。从结构设计逻辑来看，五缸均匀排布的方案能够让各缸做功行程均匀错开，曲轴每旋转144度即可触发一个气缸完成点火做功，相比直列同缸数机型，曲轴输出扭矩的波动幅度大幅降低，不需要额外配置大惯量飞轮即可获得平稳的动力输出特性，同时所有连杆共同铰接在单个曲柄销上，大幅缩短了曲轴的总长度，让整机的轴向安装尺寸远小于同排量的直列、V型内燃机，非常适合对径向安装空间有严格限制、轴向长度要求严苛的动力舱布局。从安装边界来看，整机以曲轴轴线为安装基准，五个气缸的外端面共同构成正五边形的安装轮廓，安装固定点可布置在曲轴箱的周向法兰位置，不需要为气缸排布预留额外的偏置安装空间，风冷气流从正面流经气缸散热片时，每个气缸都能获得均匀的迎风散热面积，不会出现后排气缸被前排遮挡导致散热不均的问题，相比液冷机型可以省去整套冷却液管路、散热器、水泵等附属部件，整机自重可降低30%左右，维护难度也大幅下降。模型完整还原了活塞、活塞环、连杆、曲轴、气缸套、曲轴箱等核心运动部件的装配关系，连杆采用分叉式铰接结构，主连杆直接固定在曲柄销上，其余四个副连杆通过铰接销与主连杆的凸缘连接，这种结构能够保证各缸活塞的运动行程一致，避免不同气缸的压缩比出现偏差，同时曲柄销的受力能够均匀分散到各个连杆上，降低单一部件的载荷峰值。在实际选型应用中，这类径向结构的内燃机除航空场景外，也可适配小型应急发电机组、轻型特种作业车辆的动力需求，其短轴向的结构特性能够让动力总成的布置更加灵活，不需要为发动机预留过长的安装舱位，同时风冷结构也让其在缺水、低温的特殊作业环境下具备更强的适应性，不会出现冷却液冻结、管路泄漏等液冷系统常见故障。建模过程中严格遵循了内燃机的运动干涉校验逻辑，所有运动部件的配合间隙都按照实际工程公差预留，活塞与气缸壁的配合间隙、连杆铰接处的转动间隙、曲轴轴向窜动间隙都符合小排量活塞内燃机的设计规范，可直接用于结构原理演示、运动仿真分析，也可作为小型动力装备改型设计的结构参考基础。
