航空起落架扭矩连杆上撑杆结构设计

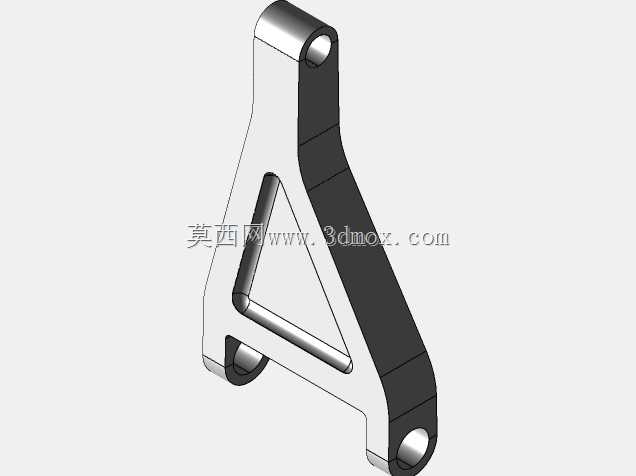

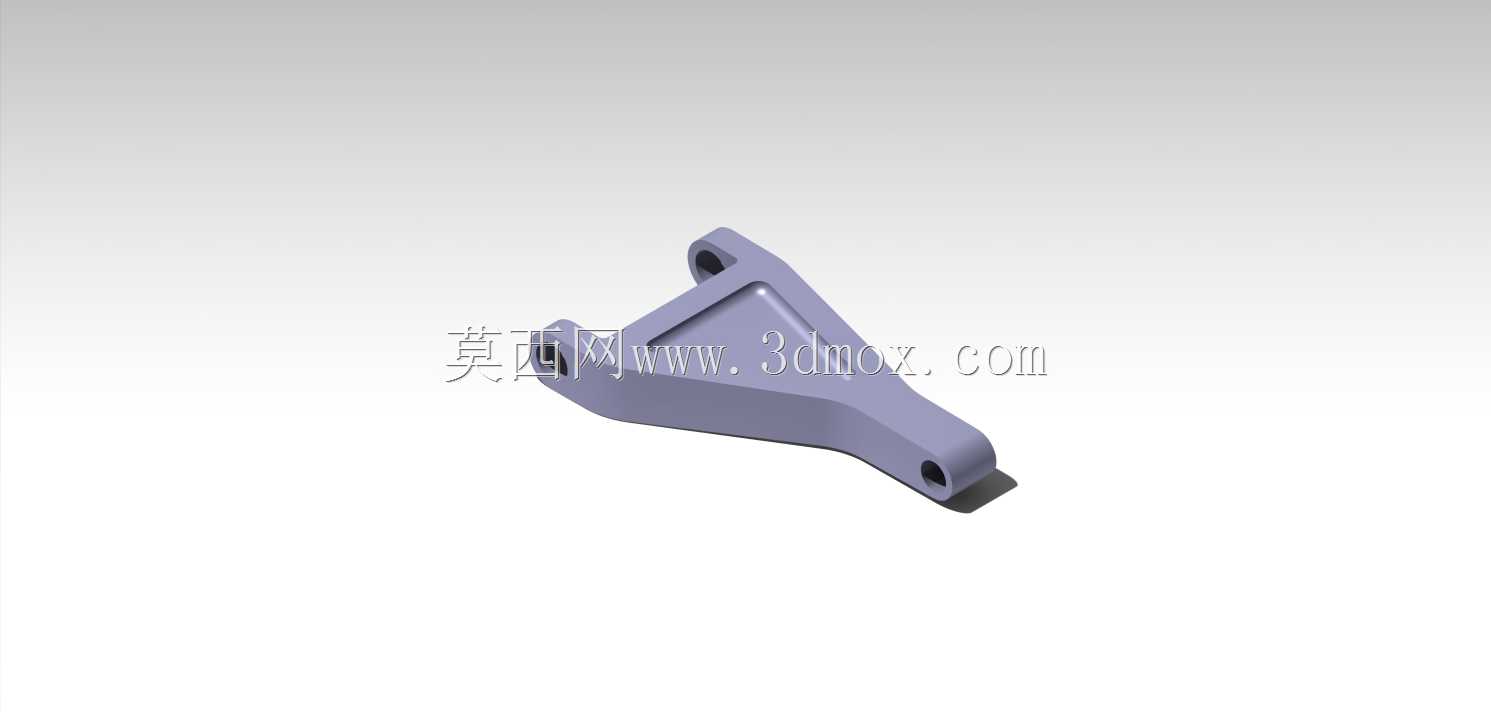

在民用及军用航空器的起落架收放与承载系统中，扭矩连杆上撑杆是承担载荷传递、运动约束的核心承力构件，其结构可靠性直接决定起降阶段的整机安全。该构件安装于起落架减震支柱与机身承力框之间的铰接节点处，日常滑行阶段需传递机轮与道面摩擦产生的扭矩载荷，避免减震支柱发生非预期周向转动，起降冲击工况下则要配合扭力臂组完成纵向、横向载荷的分流传递，同时在起落架收放过程中随动完成姿态约束，保证机轮收放到位后与舱门、机身结构无运动干涉。从结构设计逻辑来看，该撑杆采用变截面箱型锻压毛坯加工思路，主体承力段为等强度过渡的异形截面，两端铰接孔位同轴度公差控制在0.02mm以内，避免铰接处出现附加弯矩导致的衬套偏磨。靠近机身侧的安装耳片采用加厚圆角过渡设计，圆角半径不小于耳片厚度的1.5倍，从根源上降低应力集中系数，适配起降阶段1.5倍过载的冲击载荷要求；靠近减震支柱侧的连接端预留了衬套压装余量，可配合自润滑衬套实现长达上万次起降循环的免维护使用。安装边界层面，该撑杆两铰接孔中心距需匹配对应机型起落架的收放运动包络，安装后与周边液压管路、轮速传感器线束的最小间隙不小于8mm，避免收放过程中出现结构剐蹭；耳片连接螺栓采用航空级高锁螺栓，预紧力严格按照对应机型的维护手册要求施加，保证连接副在交变载荷下无松动风险。实际建模过程中需重点关注撑杆的质心位置，质心偏移量需控制在铰接轴线的合理范围内，避免收放过程中产生额外的转动惯量增加液压作动筒的负载。外形设计上，撑杆外表面采用流线型修形，降低高速滑跑阶段的气流扰动，同时表面做阳极化处理提升抗腐蚀能力，适配沿海机场高盐雾的使用场景。在结构强度校核环节，需分别完成着陆冲击、最大滑行刹车、应急断离等多工况的有限元仿真，保证撑杆最大应力低于材料屈服强度的60%，同时预留足够的疲劳裕度，满足全寿命周期的使用要求。
