直升机座舱操纵装置结构设计

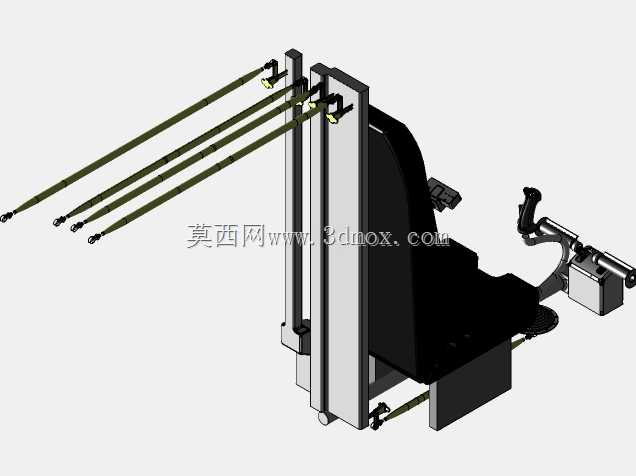

这套直升机座舱操纵装置的三维结构，完整还原了有人驾驶直升机飞行操控系统的核心座舱端布局，在实际通航及军用直升机的设计迭代、机务培训、模拟座舱搭建场景中都有明确的应用指向。从结构布局来看，整套装置以飞行员座椅为安装基准，将周期变距操纵杆、总距操纵手柄、以及连接至舵机执行端的多组传动拉杆做了集成化排布，所有操纵构件的安装位置都贴合飞行员坐姿下的肢体活动范围，避免操纵过程中出现肢体干涉，同时预留了安全带安装位、座舱仪表台的对接边界，符合人机工程学的实际操纵要求。设计过程中优先考虑了操纵力传递的路径合理性，三组平行布置的传动拉杆采用等长分段设计，杆端配置关节轴承连接结构，能够在拉杆做轴向推拉运动时补偿小角度的装配偏差，减少操纵过程中的卡滞风险，拉杆沿座椅侧方的竖向安装导轨排布，既节省座舱内的有限空间，也便于日常机务检查时快速排查拉杆连接点的磨损情况。操纵手柄的外形贴合人手握持的自然曲面，手柄上预留了功能按键的安装槽位，可集成无线电通话、武器发射、配平调整等常用操作开关，减少飞行员操纵过程中手部离开操纵杆的频次，降低飞行操作负担。整套装置的安装基准为座椅底部的固定安装面，竖向导轨的高度可根据不同机型的座舱高度差做适配调整，传动拉杆的伸出长度预留了调节余量，可匹配不同机型从操纵端到旋翼舵机、尾桨舵机的传动距离要求，安装边界上充分考虑了座舱侧壁的蒙皮间距，所有外露构件的边缘都做了圆角处理，避免紧急情况下飞行员磕碰受伤。从结构细节来看，所有铰接点都设计了润滑脂注油通道，符合航空器维护的定期润滑要求，操纵杆的转动支点采用耐磨衬套结构，能够在长期反复操纵过程中保持转动间隙的稳定，避免操纵虚位过大影响飞行操控精度。整套结构没有冗余的装饰性构件，所有外形设计都服务于操纵功能实现与维护便利性，完全贴合直升机飞控系统座舱端的实际工程设计逻辑，可作为直升机操纵系统设计、飞控模拟设备开发的结构参考。
