小型遥控玩具共轴双旋翼直升机结构设计

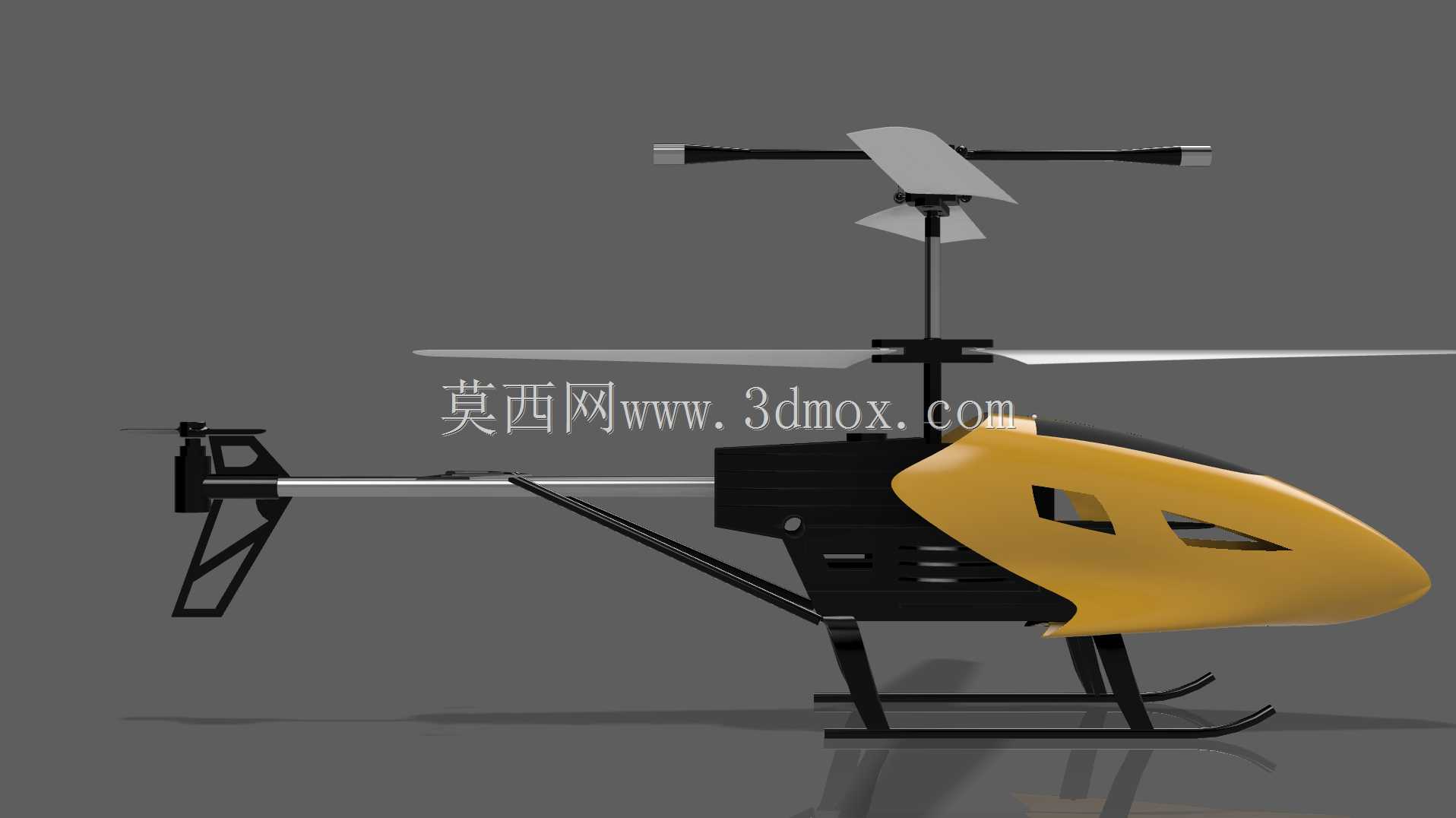

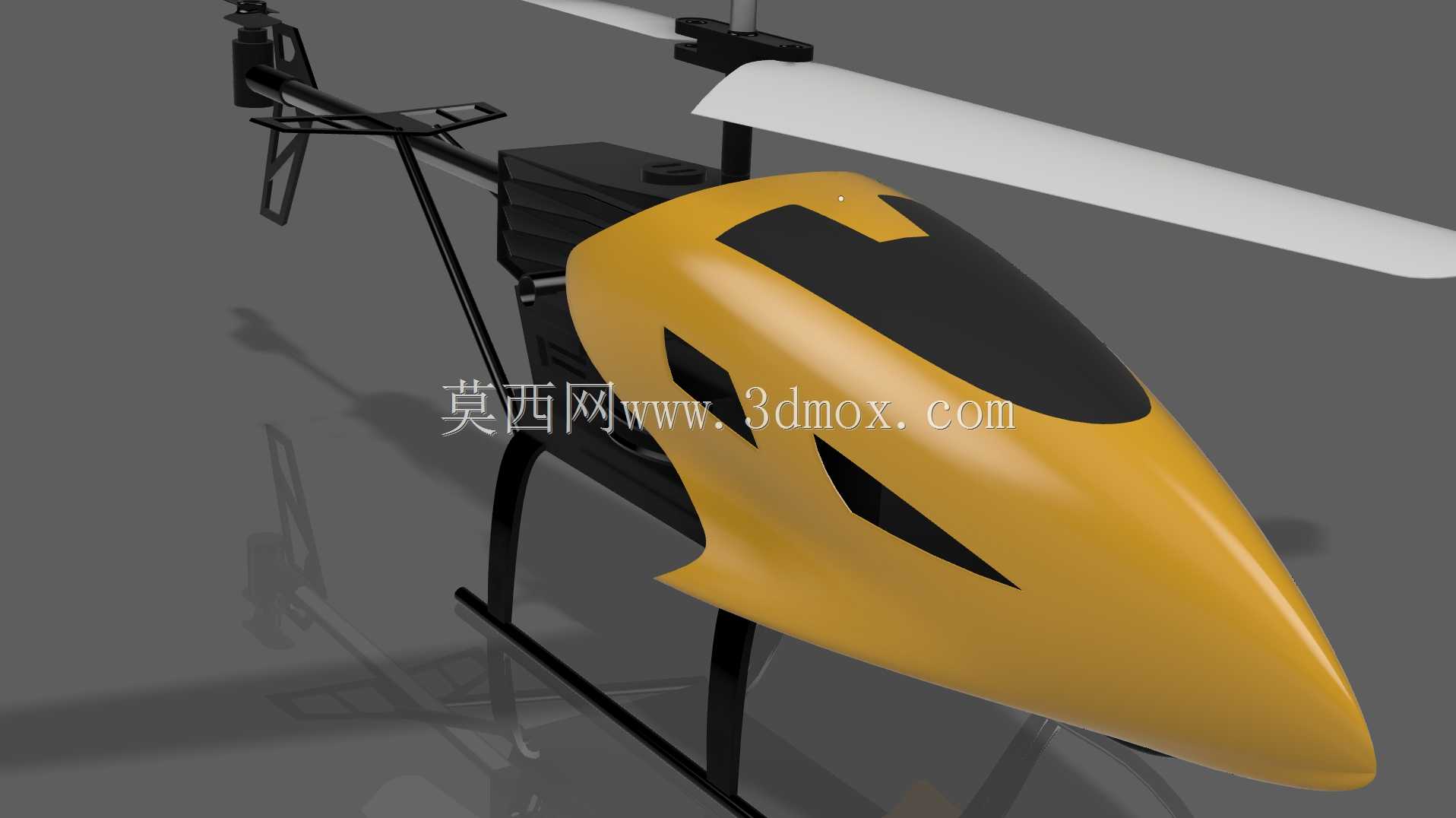

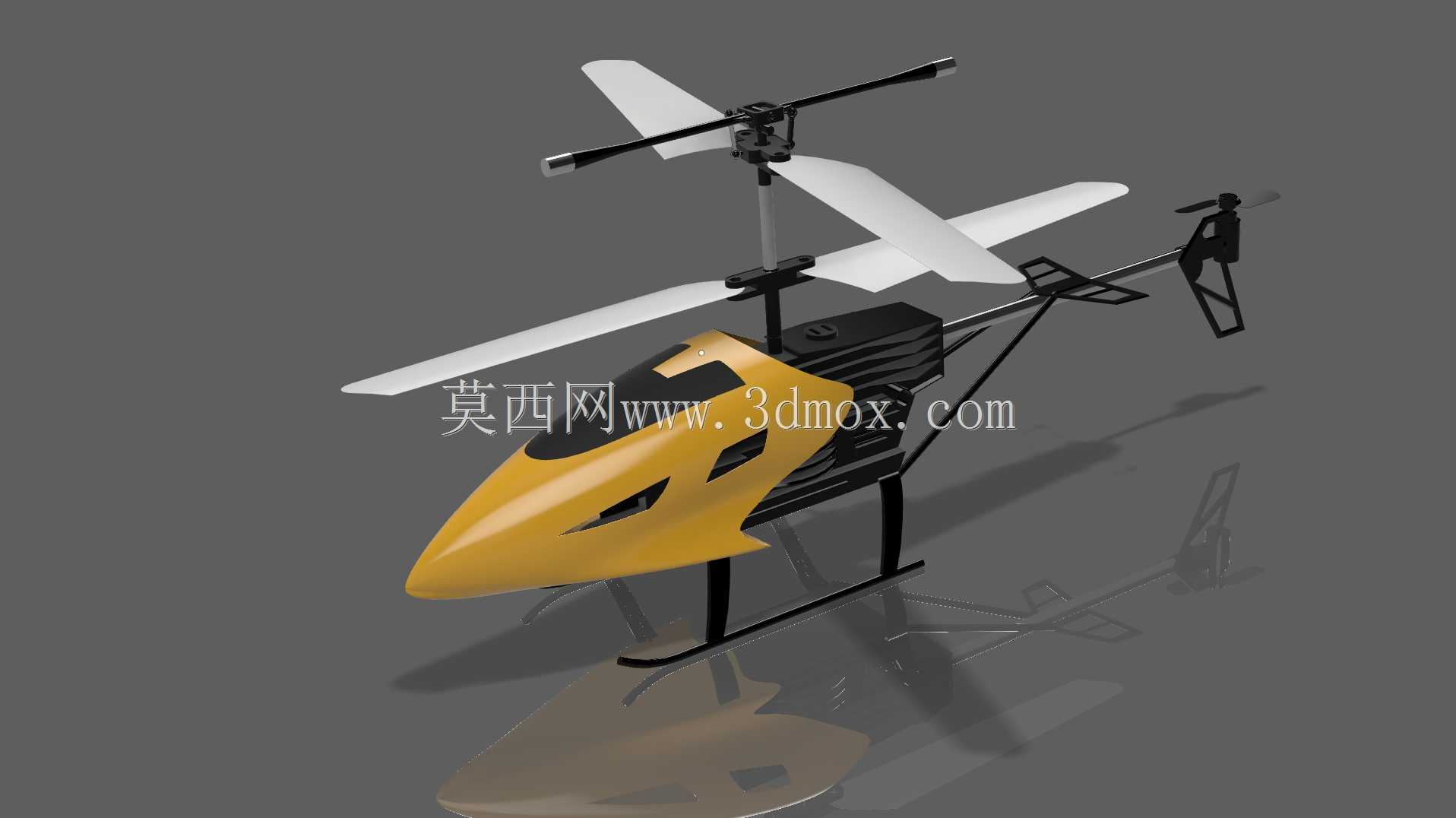

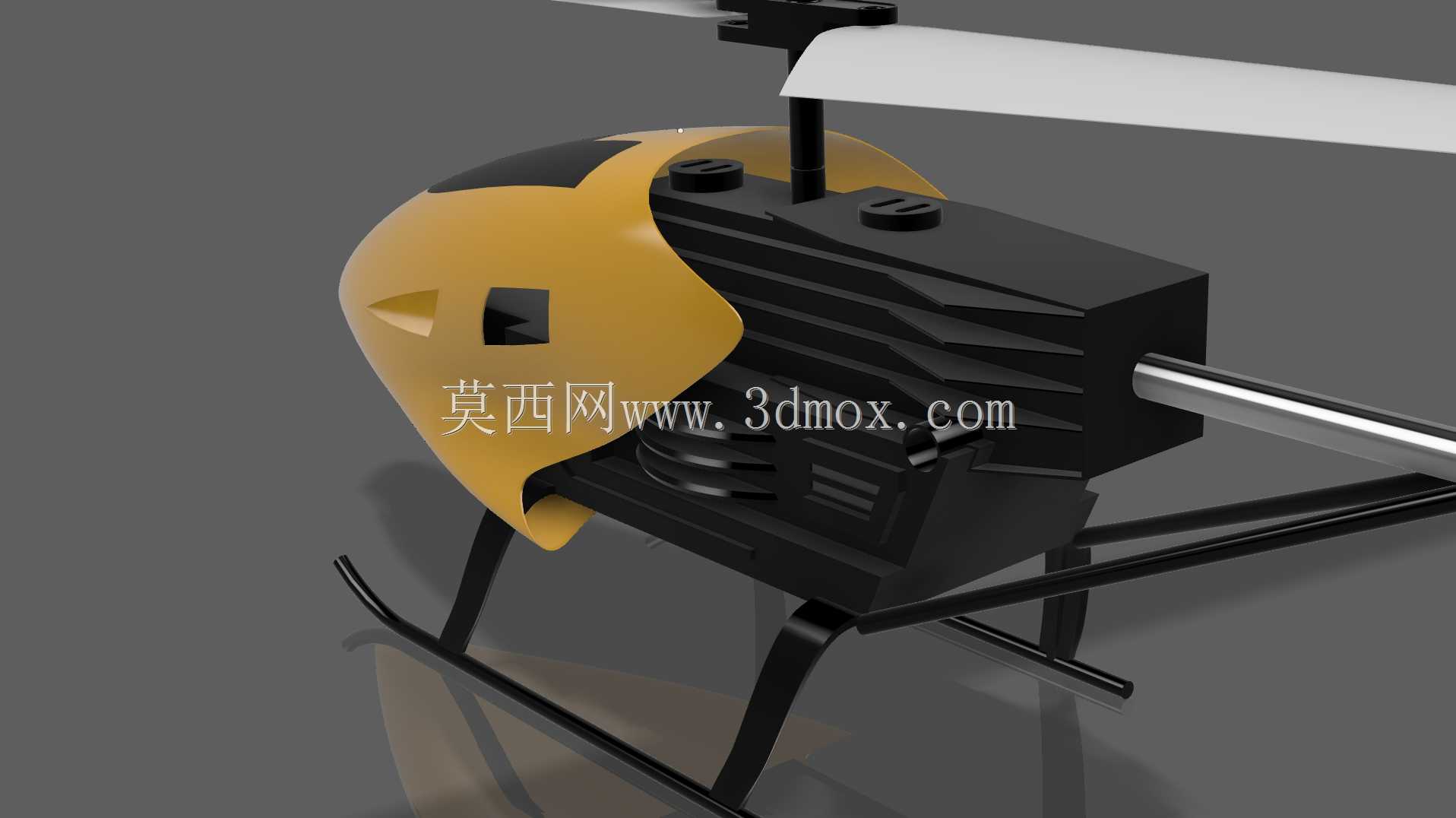

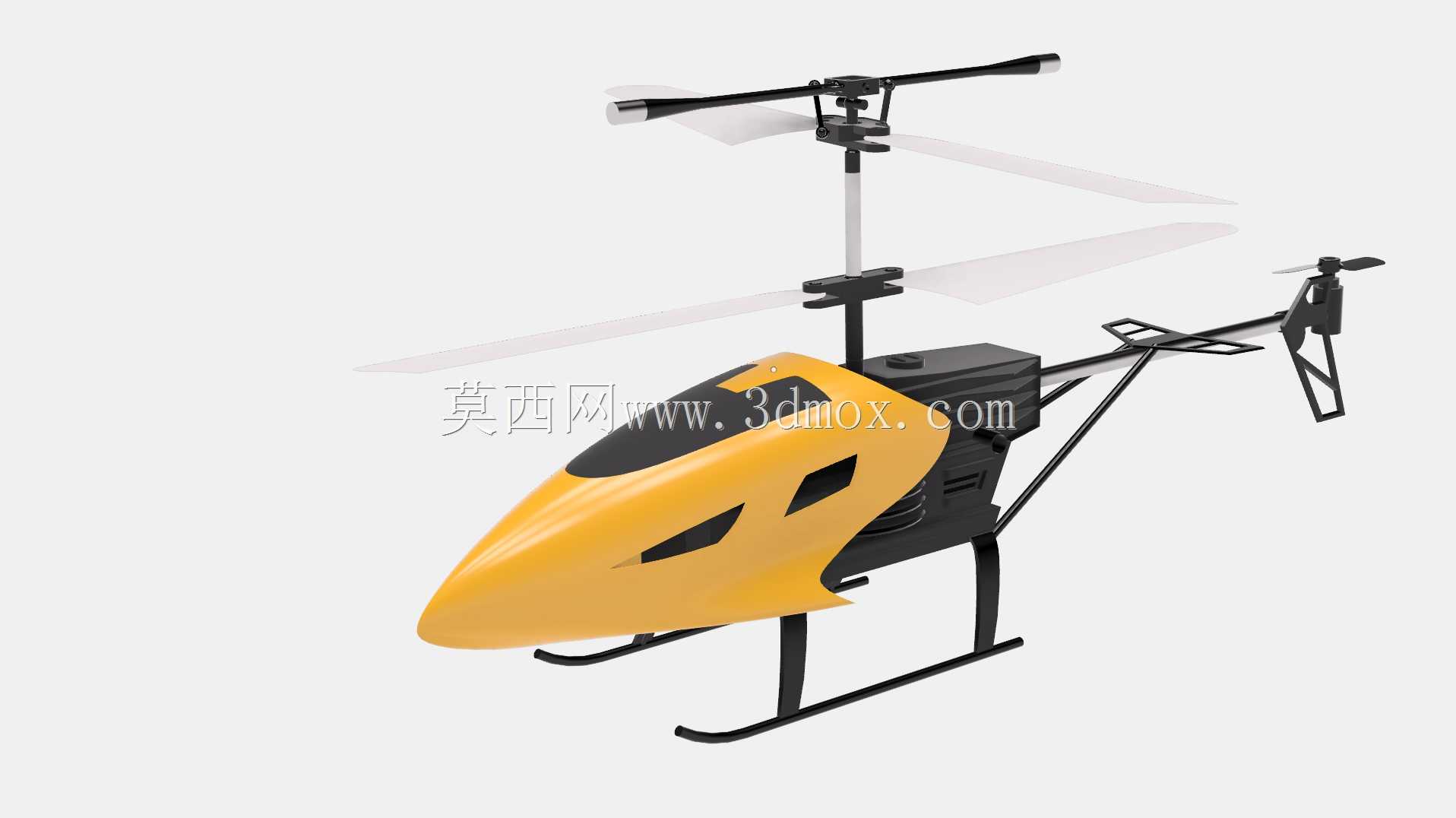

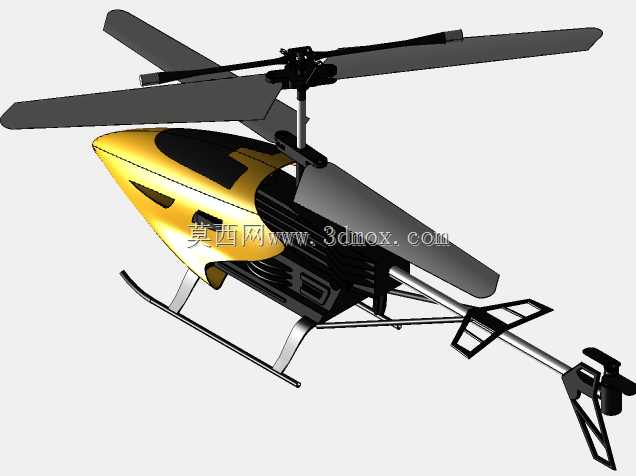

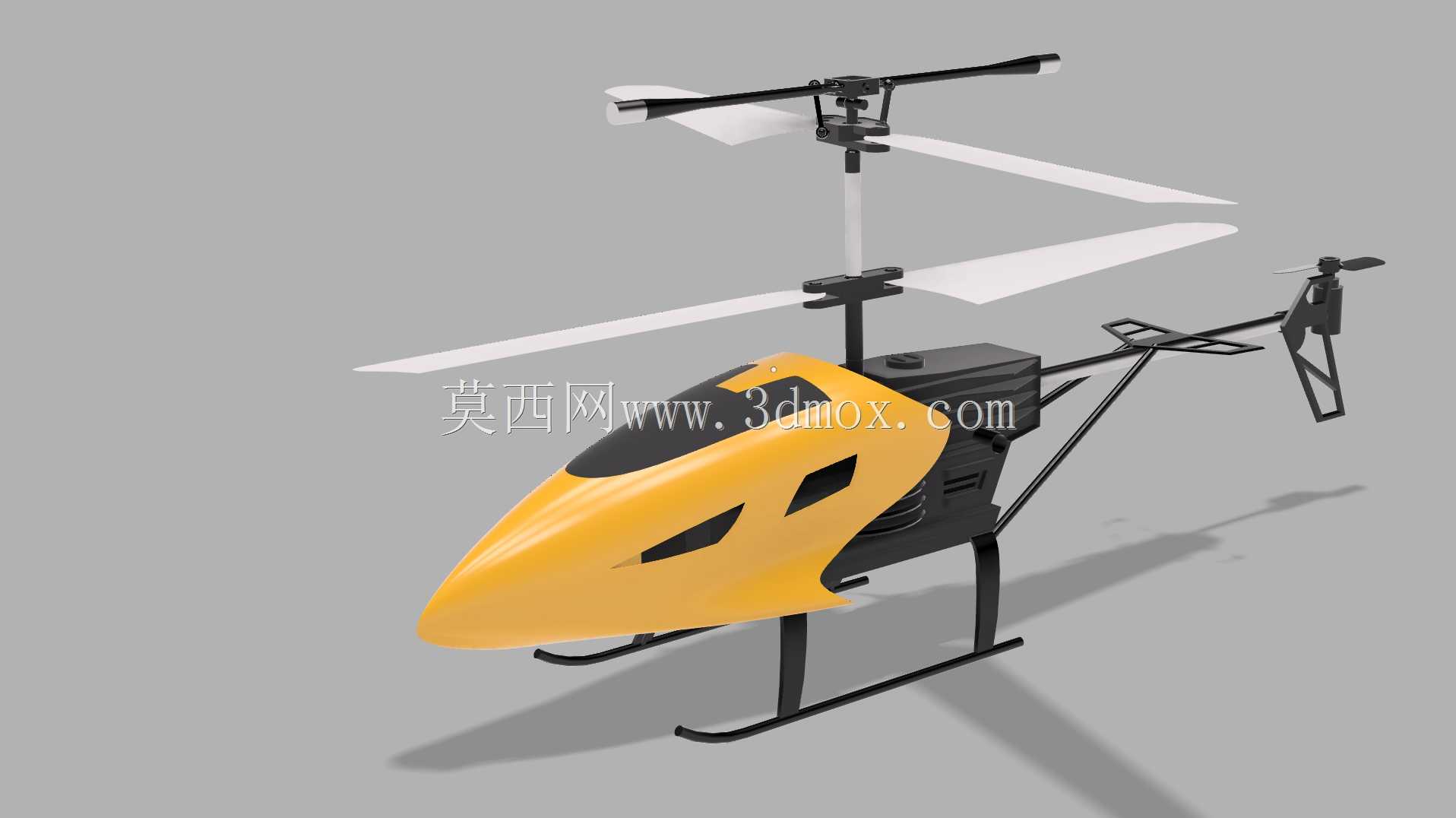

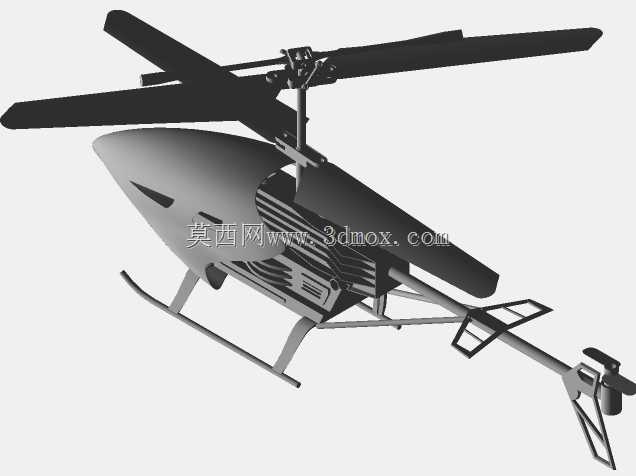

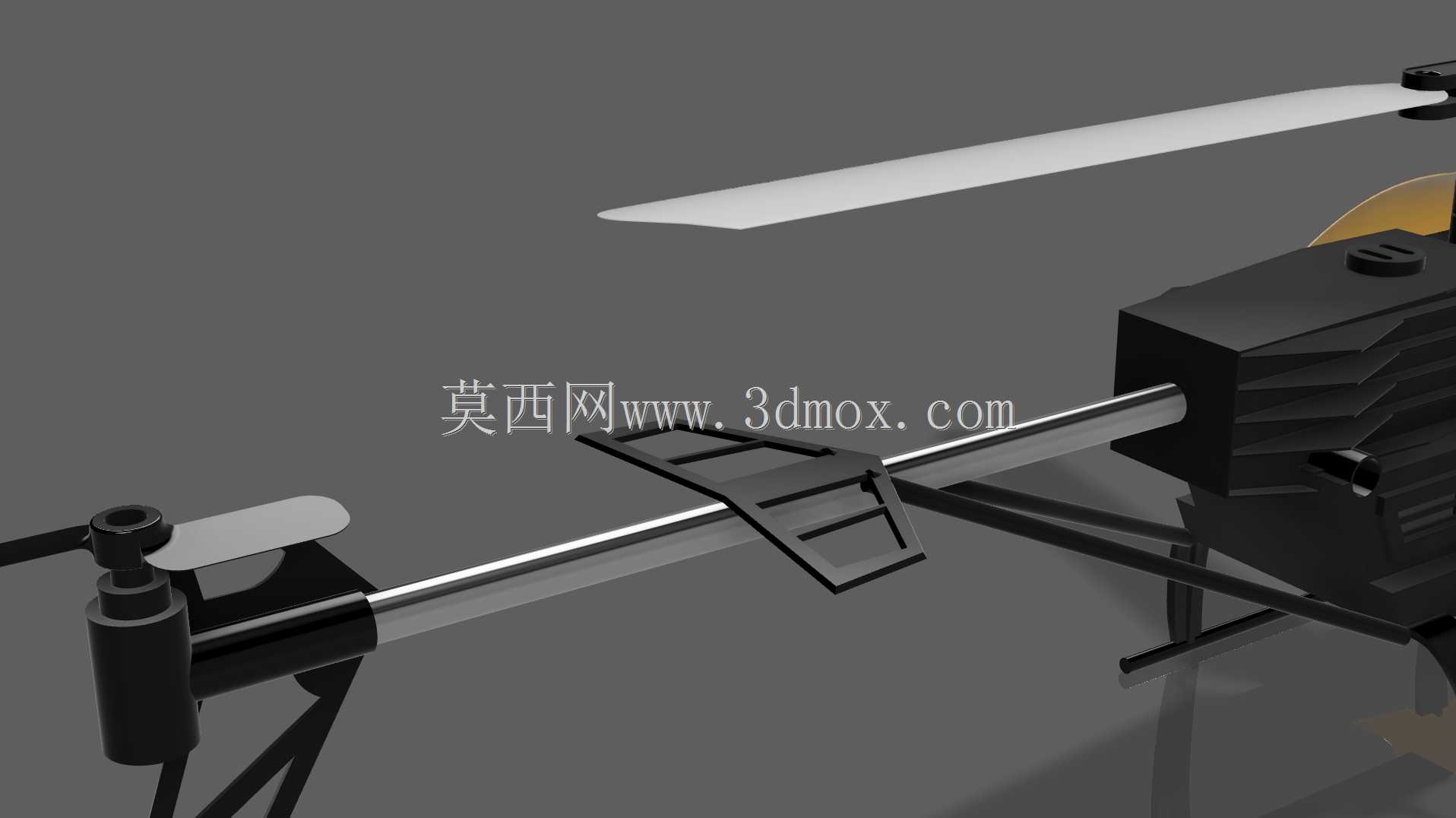

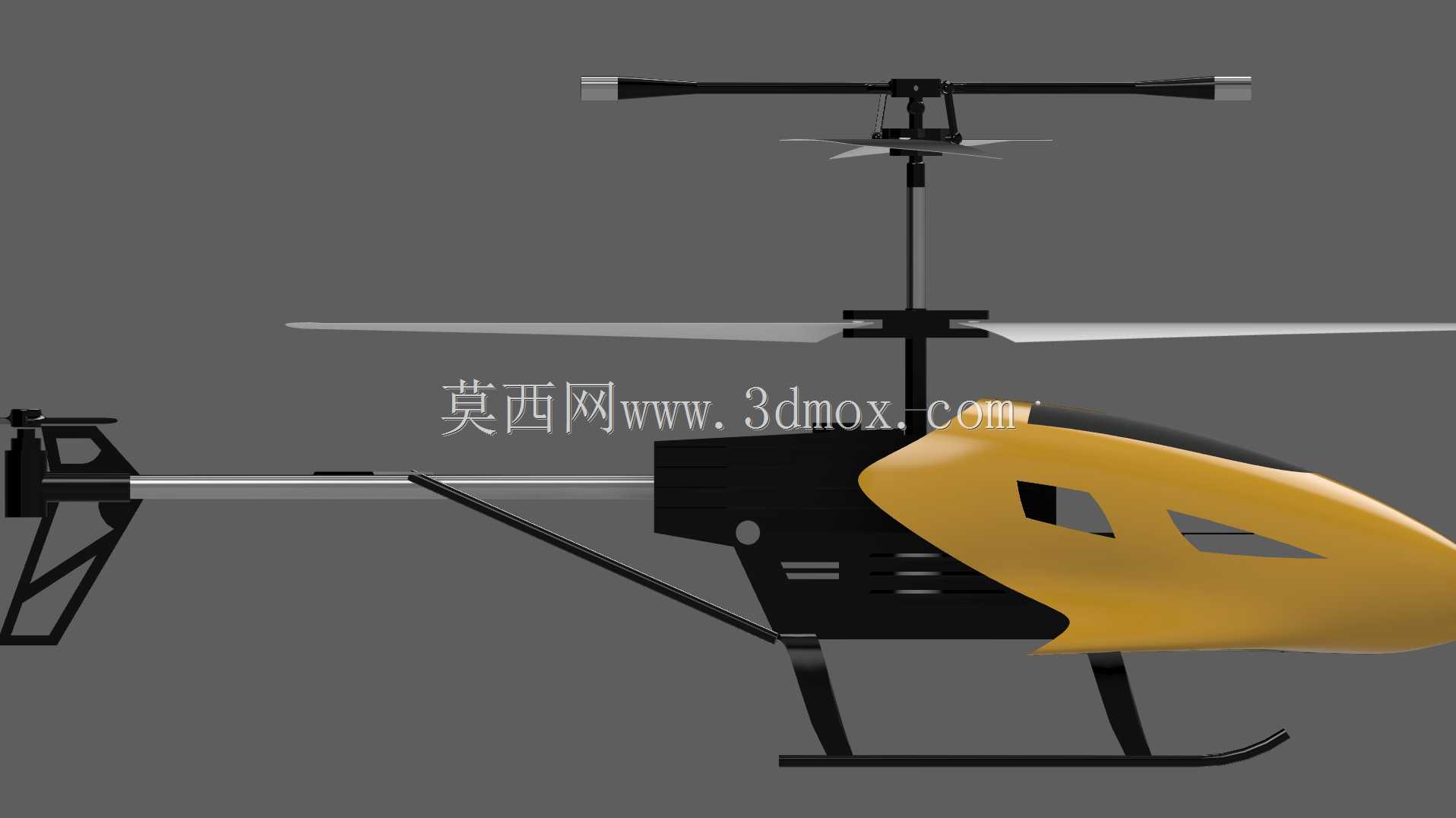

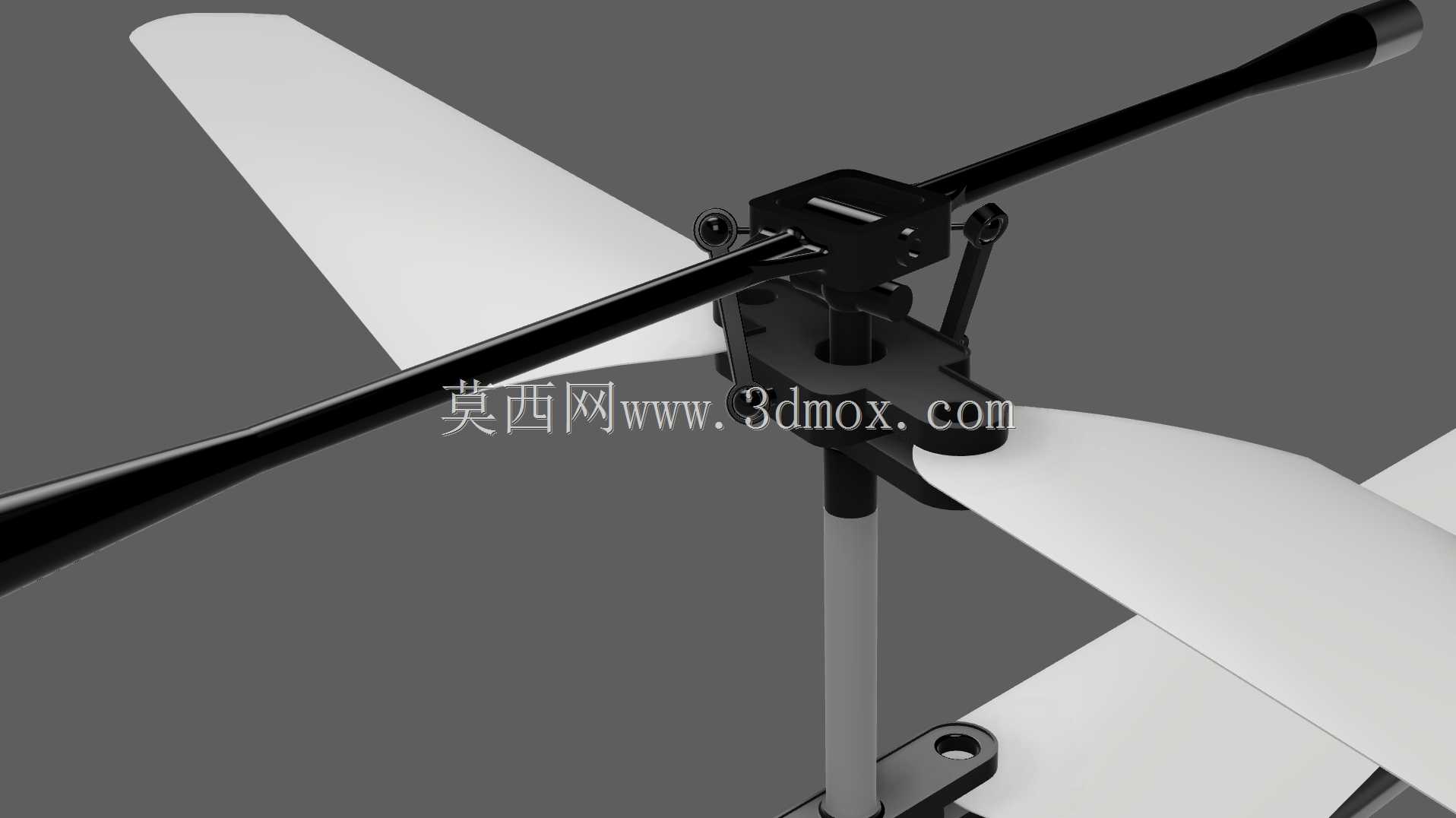

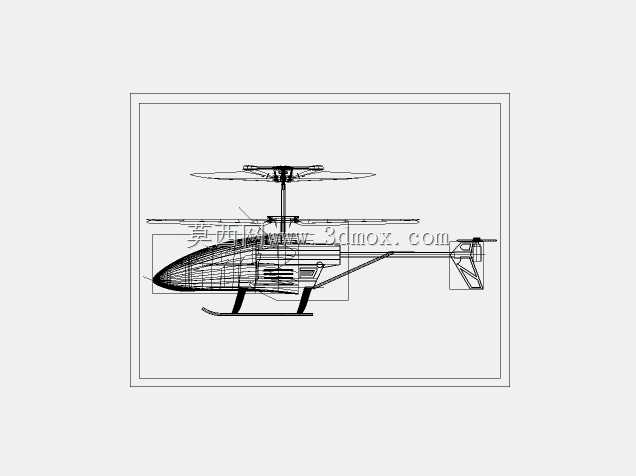

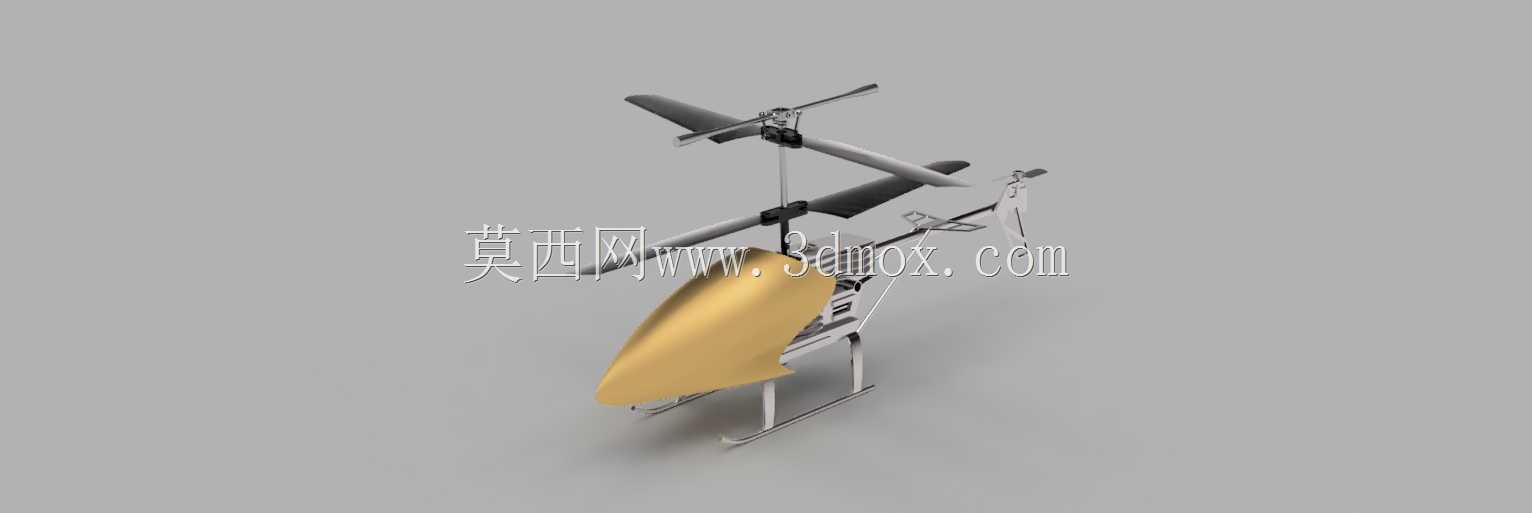

这款小型共轴双旋翼遥控直升机的三维结构设计，核心围绕消费级航模玩具的实际使用场景展开，日常多用于青少年航模科普体验、室内休闲操控、小型航模赛事入门训练等场景，整体结构兼顾抗摔性能与操控灵活性，适配普通消费级玩具的量产加工需求。从功能特性来看，采用共轴反转双旋翼布局抵消旋翼扭矩，无需额外设置尾桨结构即可实现航向稳定，降低了入门玩家的操控门槛，机身下部设置滑橇式起落架，可吸收降落时的冲击载荷，避免硬着陆损坏机身内部的传动与控制组件。设计过程中优先考虑了零部件的装配边界，主旋翼轴采用分段式嵌套结构，上下旋翼的桨夹预留了足够的偏转间隙，保证周期变距操作时不会出现桨叶碰撞干涉，机头整流罩采用流线型曲面设计，既降低飞行过程中的空气阻力，也为内部的电池、接收电路板预留了充足的安装空间，机身尾部的垂直安定面与尾撑杆采用卡扣式连接，无需额外紧固件即可完成装配，适配玩具产品的快装生产需求。外形尺寸上，整机旋翼直径控制在200毫米区间，机身长度不含旋翼为180毫米左右，整体重量控制在30克以内，适配室内小空间飞行的尺寸要求，所有外露的传动杆件均做了圆角处理，避免操控过程中划伤使用者。结构设计时充分考虑了日常使用的损耗场景，旋翼桨叶采用柔性连接结构，碰撞障碍物时可自动卸力弯折，不会出现桨叶断裂或者传动齿轮崩齿的问题，机身主体框架采用加强筋布局，在控制整体重量的前提下提升了结构抗扭强度，电池仓设置在机头下部位置，可通过调整电池安装位置微调整机重心，保证飞行时的姿态稳定。传动结构采用一级减速齿轮组，将电机的高转速低扭矩输出转换为旋翼需要的低转速大扭矩输出，齿轮啮合间隙预留0.1毫米的装配公差，既保证传动效率，也可在旋翼受卡滞时通过齿轮打滑保护电机不会过载烧毁。
