P105千伏交流接触器结构设计

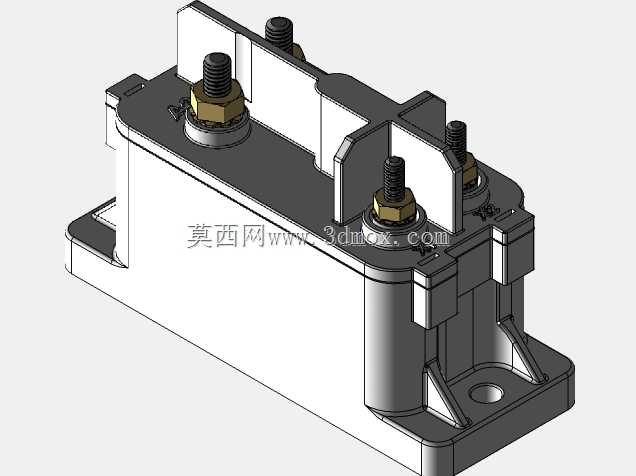

在高压配电系统、大功率工业电气回路的搭建场景中，这类千伏级交流接触器是核心的电路通断执行部件，主要承担主回路的负载接通、分断控制，同时可配合保护回路实现过载、欠压状态下的快速分断，避免后端用电设备出现过流烧毁风险。不同于低压接触器的绝缘设计，千伏级器件的绝缘间隙、爬电距离是设计阶段的核心考量点，从模型结构能看到，四个主接线端子之间设置了凸起的绝缘隔弧板，每块隔弧板的高度完全覆盖接线螺栓的外露金属部分，相邻端子之间的空气间隙经过严格核算，能够满足千伏电压下的绝缘耐受要求，避免相间拉弧短路。

从安装边界来看，该器件采用底部法兰式安装结构，底座预留两个对称的安装固定孔，安装孔的中心距、底座的整体长宽尺寸适配常规高压柜内的安装梁规格，接线端的螺栓采用大直径六角头配合防松垫片、锁紧螺母的结构，能够适配大截面积的高压电缆接线端子，接线后螺栓的扭矩冗余量充足，可避免大电流工况下接线端发热松动。器件的主体外壳采用高强度绝缘材料包覆，内部的电磁驱动机构、触头组件完全封闭在壳体内，仅露出接线端与安装底座，既可以避免外界粉尘、潮气侵入内部触头腔，也能防止分断时的电弧飞溅到柜内其他带电部件上。

设计过程中，触头的行程参数、电磁机构的吸合力匹配是核心难点，模型里能看到主触头的支撑结构做了加强筋设计，在触头分合的冲击载荷下不会出现结构形变，保证每次合闸时触头的接触压力一致，降低接触电阻。侧面的辅助触头集成块与主驱动机构联动，可同步输出接触器的分合状态信号，接入后台的配电监控系统。整个器件的外形轮廓做了倒角处理，没有尖锐的凸起结构，既方便柜内安装时的操作，也能避免高压工况下的尖端放电问题。在实际选型应用中，这类接触器常配套在高压电容补偿柜、大功率电机直接启动回路、光伏并网配电单元中，其结构尺寸的标准化程度较高，可直接替换同规格的老旧器件，不需要额外调整柜内安装空间。
