海伯龙阿特拉斯90高压速度控制器结构设计

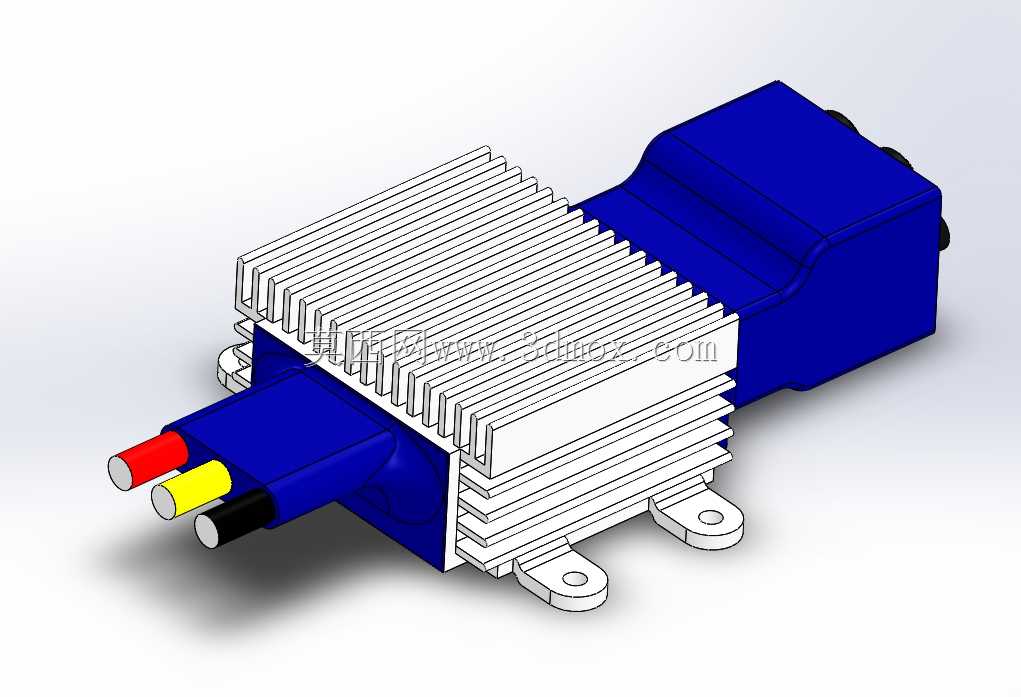

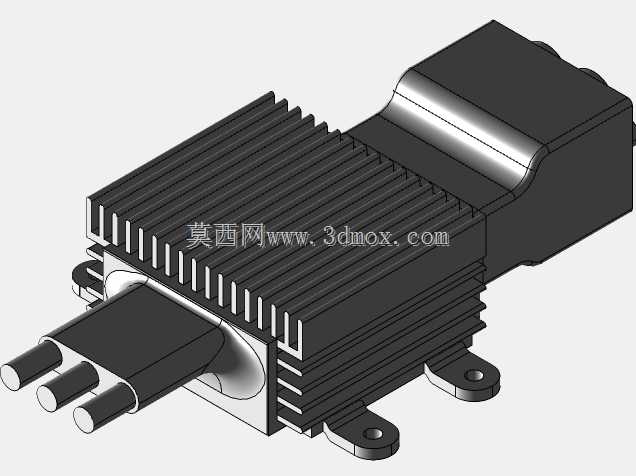

这款高压速度控制器主要适配大负载无刷动力系统的转速调控需求，常见于大比例航模、大功率电动滑板、轻型电动特种车辆的动力回路中，承担动力输出调节、过流保护、转速闭环控制的核心作用，最高可适配12秒放电规格的锂聚合物电池组，持续承载电流可达90安，属于大电流功率调控类部件。从结构设计来看，主体分为功率散热段与接线控制段两个核心部分，功率段采用密集平行鳍片式散热结构，鳍片沿主体长度方向等距排布，最大化与空气的接触面积，满足大电流工况下功率管的散热需求，避免持续高负载运行时出现过热降频甚至功率器件烧毁的问题。接线端采用三色区分的大电流接线柱，红、黄、黑三色分别对应不同的接线定义，可避免安装时出现接线错误，接线柱伸出长度满足大平方线径的压接与固定需求，接线部位与主体壳体之间做了台阶限位，防止接线拉扯时作用力直接传导至内部电路板焊点。安装固定位采用两个带安装孔的支耳，对称分布在散热段底部两侧，支耳与主体壳体为一体化结构，安装孔的孔径适配常规规格的螺丝固定需求，两个安装孔的中心距经过标准化设计，可匹配多数常规动力舱的安装位预留尺寸，安装时支耳底部与安装面完全贴合，保证固定后的稳定性，避免设备运行过程中受振动影响出现松动。控制段壳体采用全包覆式绝缘结构，将内部信号处理电路与外部完全隔离，既可以阻挡外界粉尘、水汽侵入内部电路，也能避免安装过程中金属部件误触电路造成短路。整体外形采用分段式布局，散热段与控制段衔接处做了平滑过渡，没有突兀的棱角，既可以降低安装时的空间占用，也能避免锐边对安装人员造成划伤。在实际选型适配时，需要注意预留足够的散热空间，鳍片周边不要被其他部件完全遮挡，保证空气可以顺着鳍片间隙流通，才能发挥出最佳的散热效果，接线时需要对应接线定义牢固压接，避免接触电阻过大导致接线部位发热。
