工字梁式眼镜蛇头轴承支撑支架

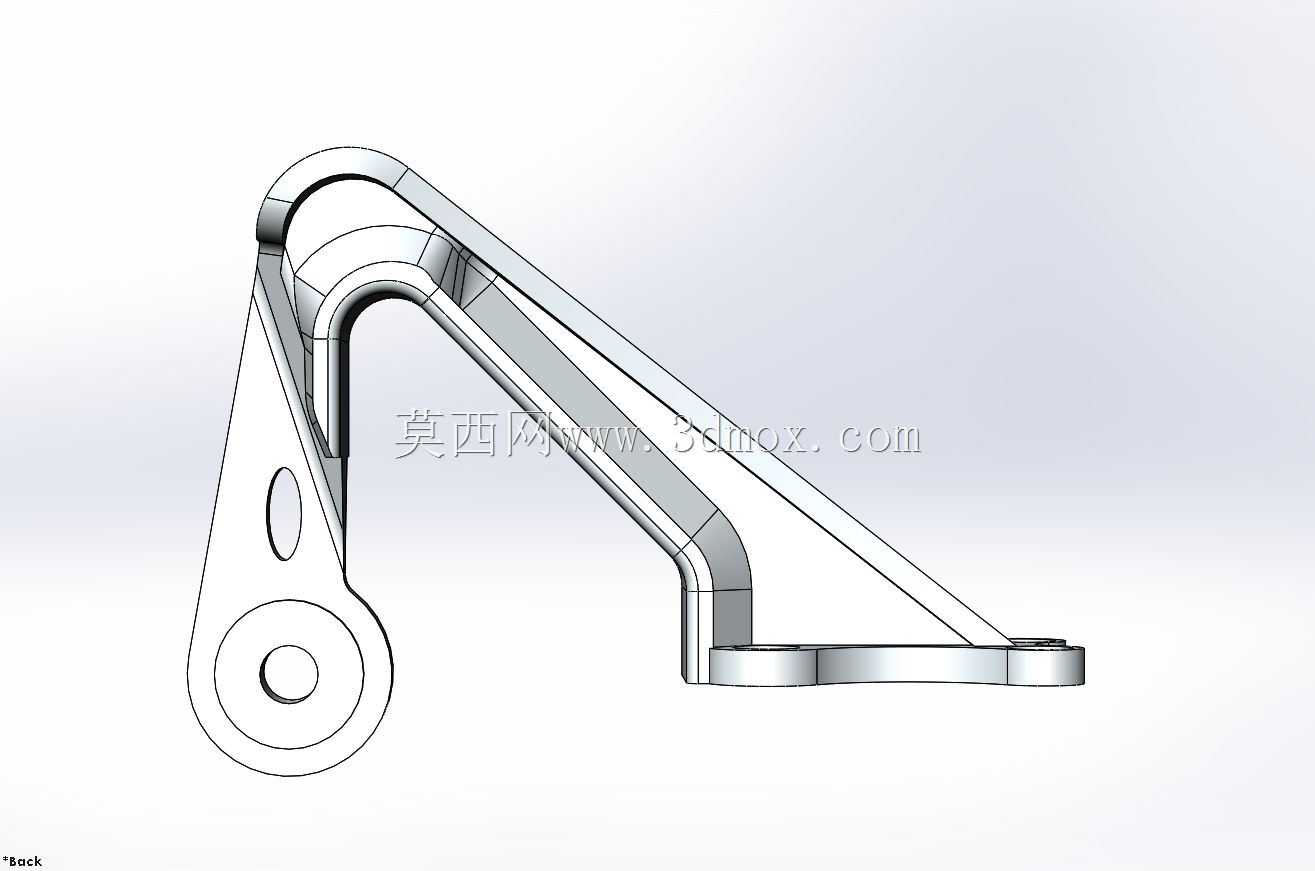

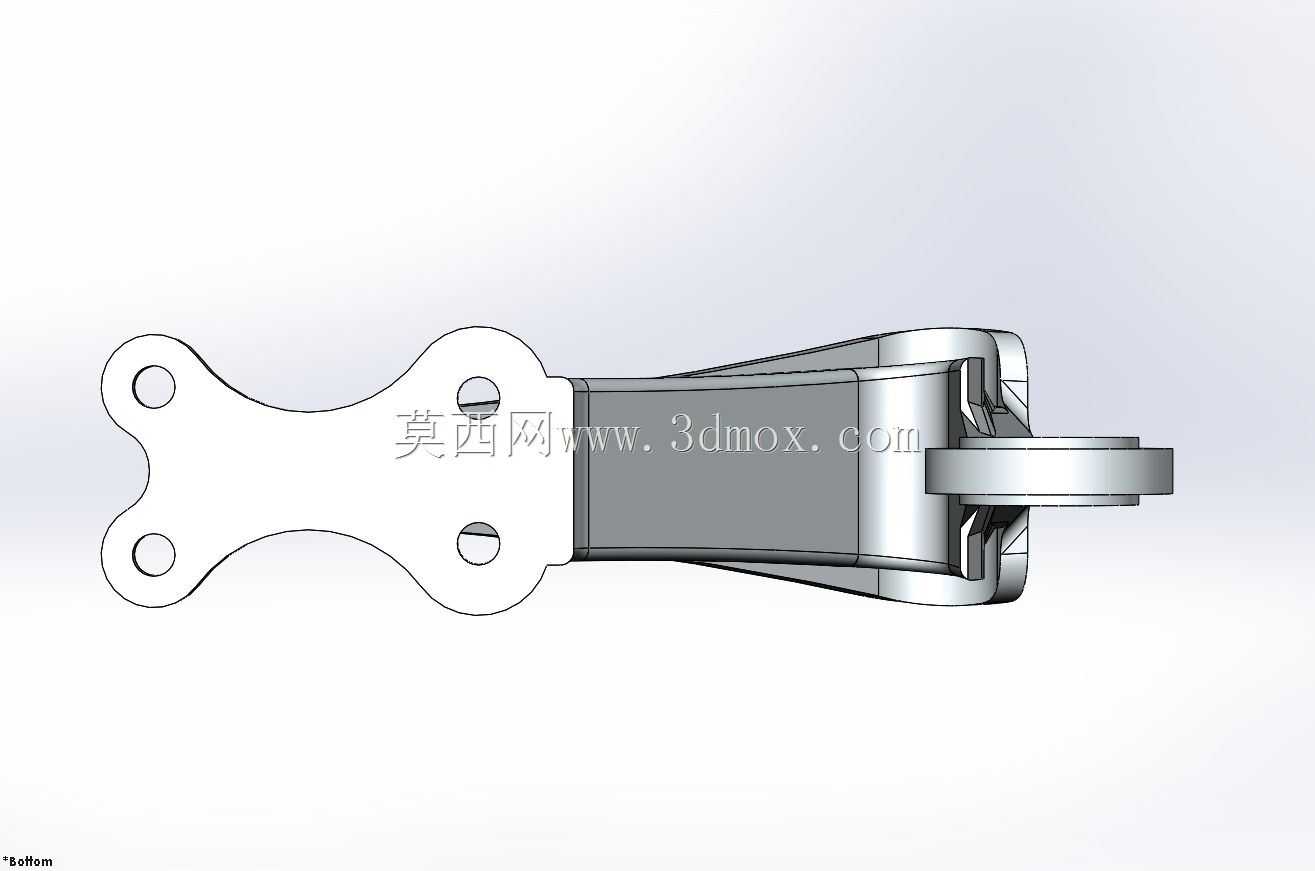

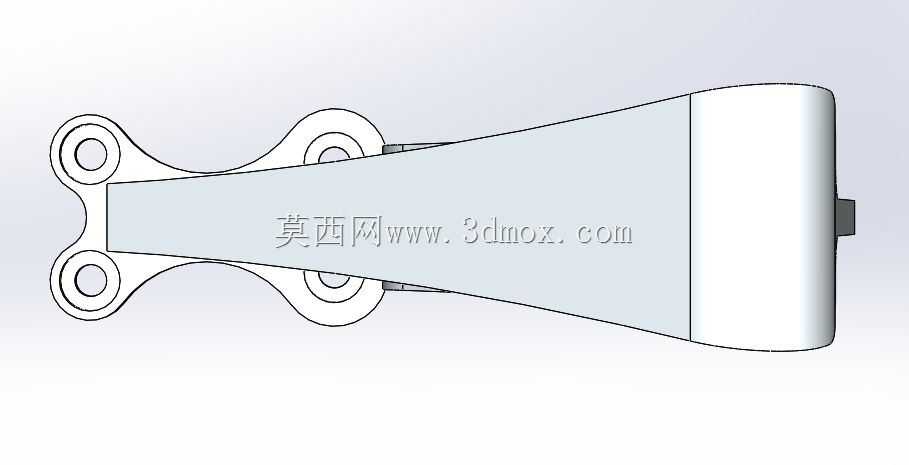

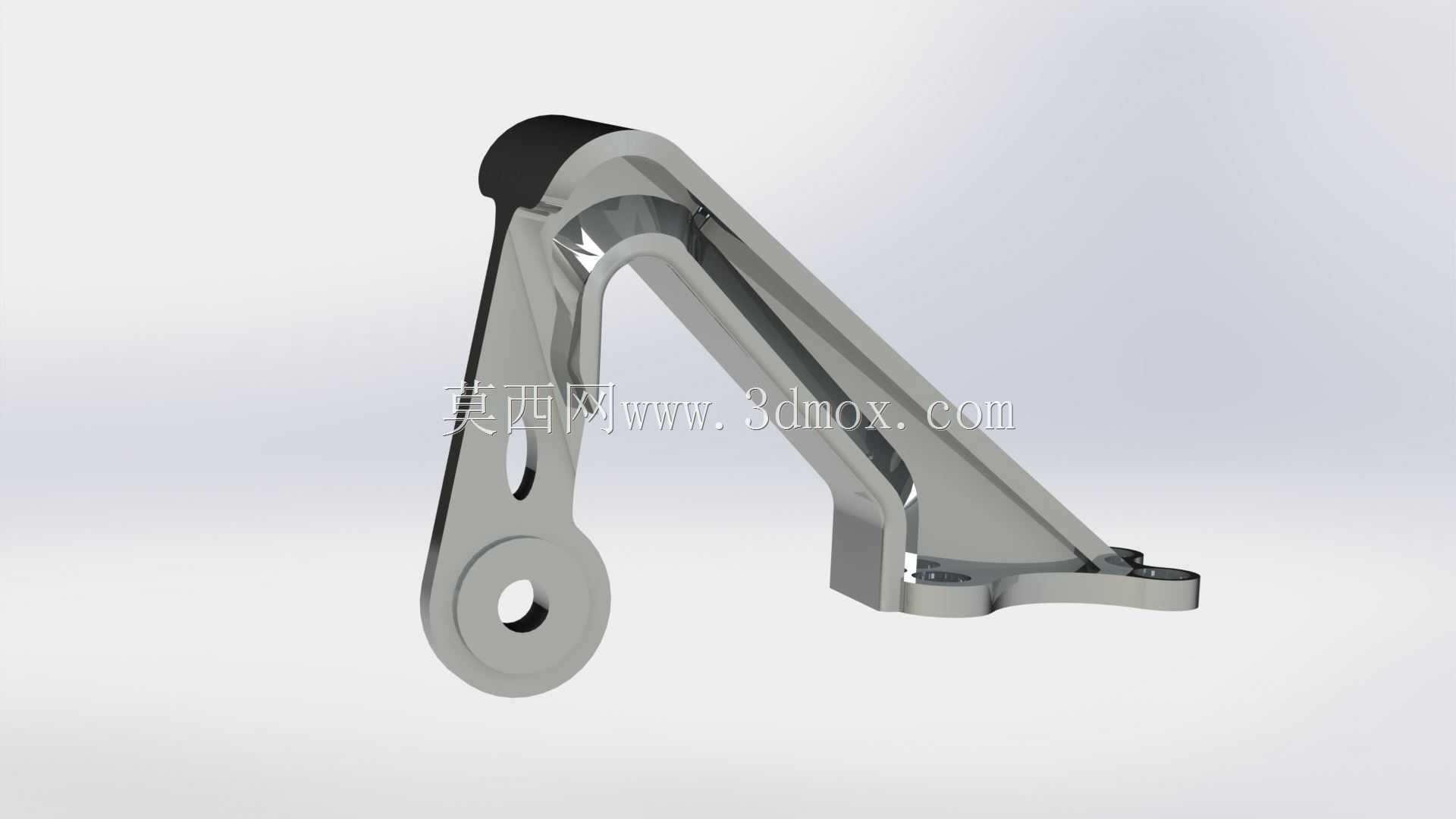

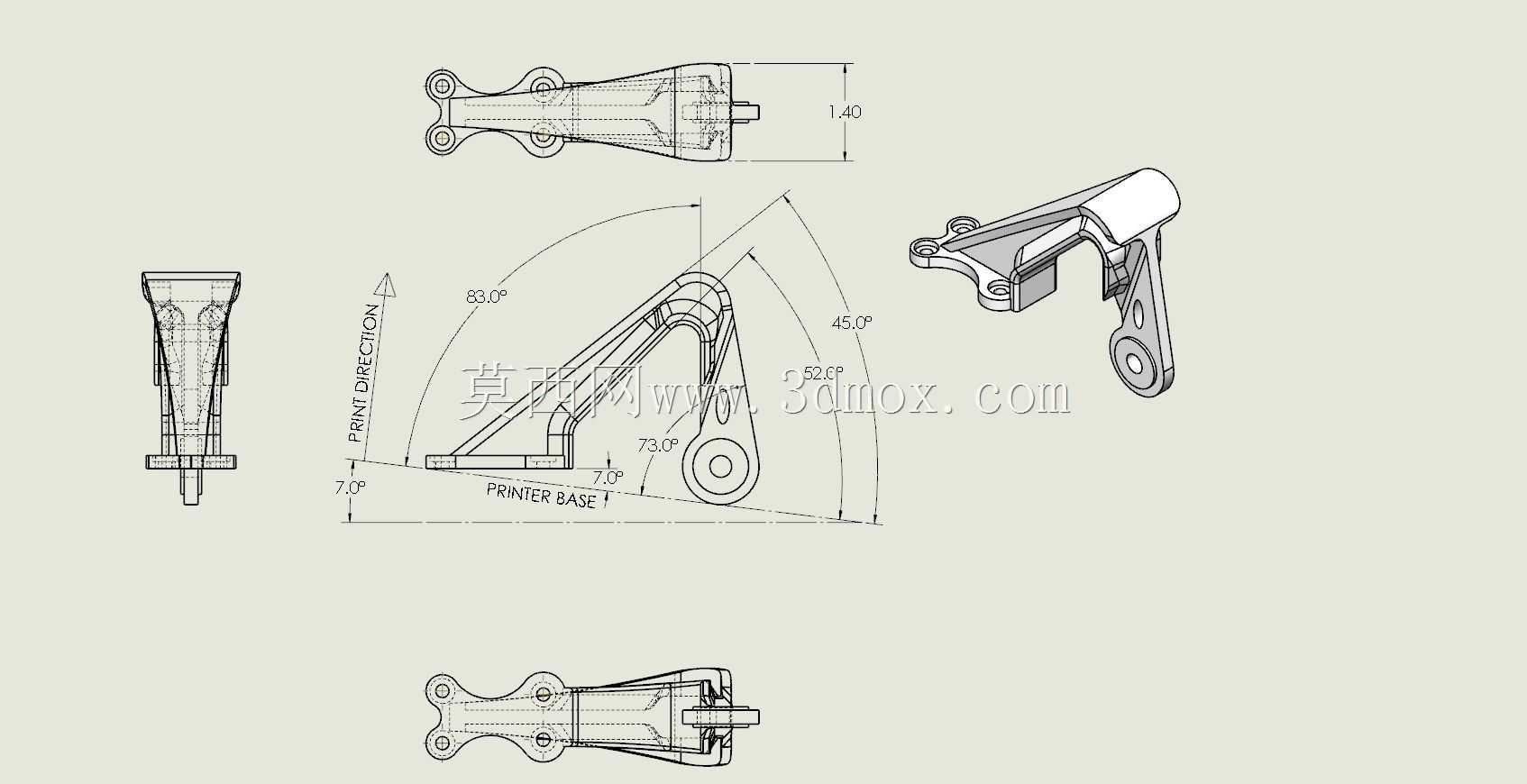

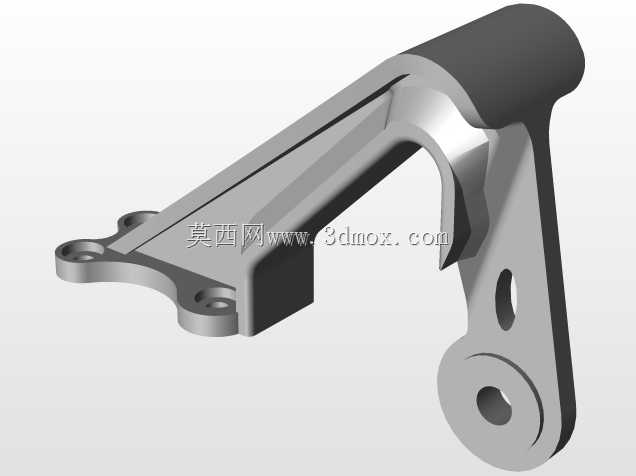

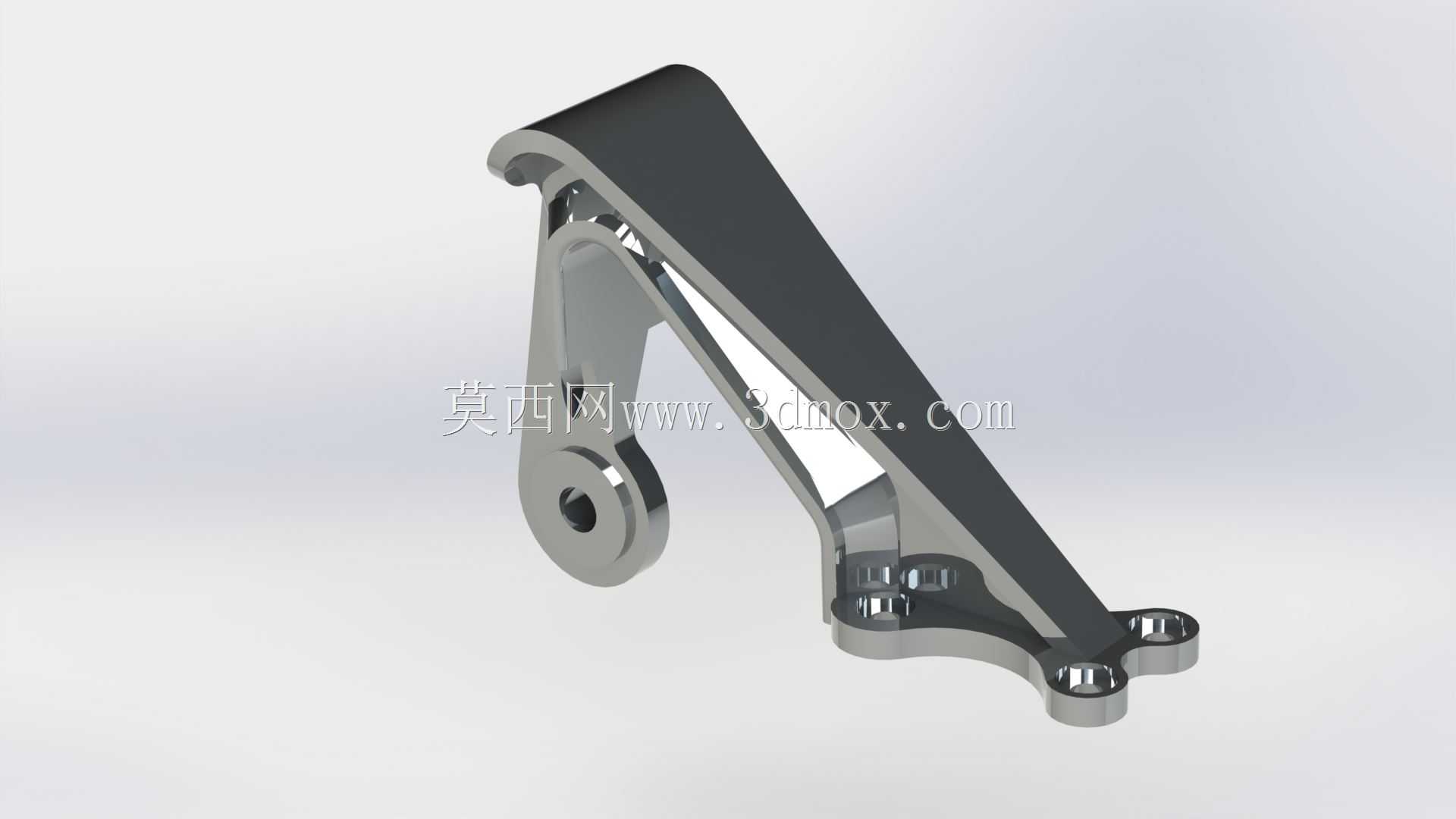

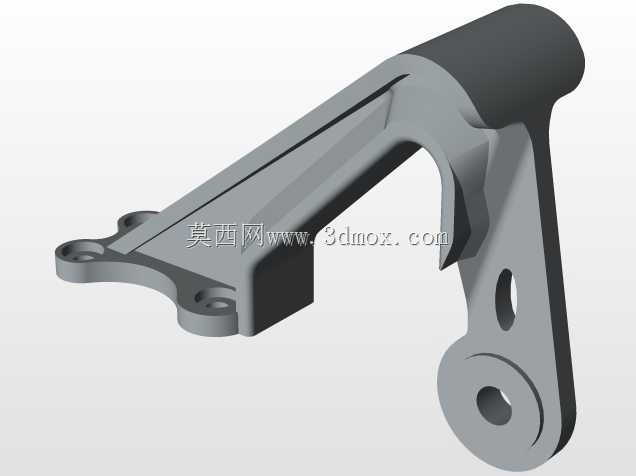

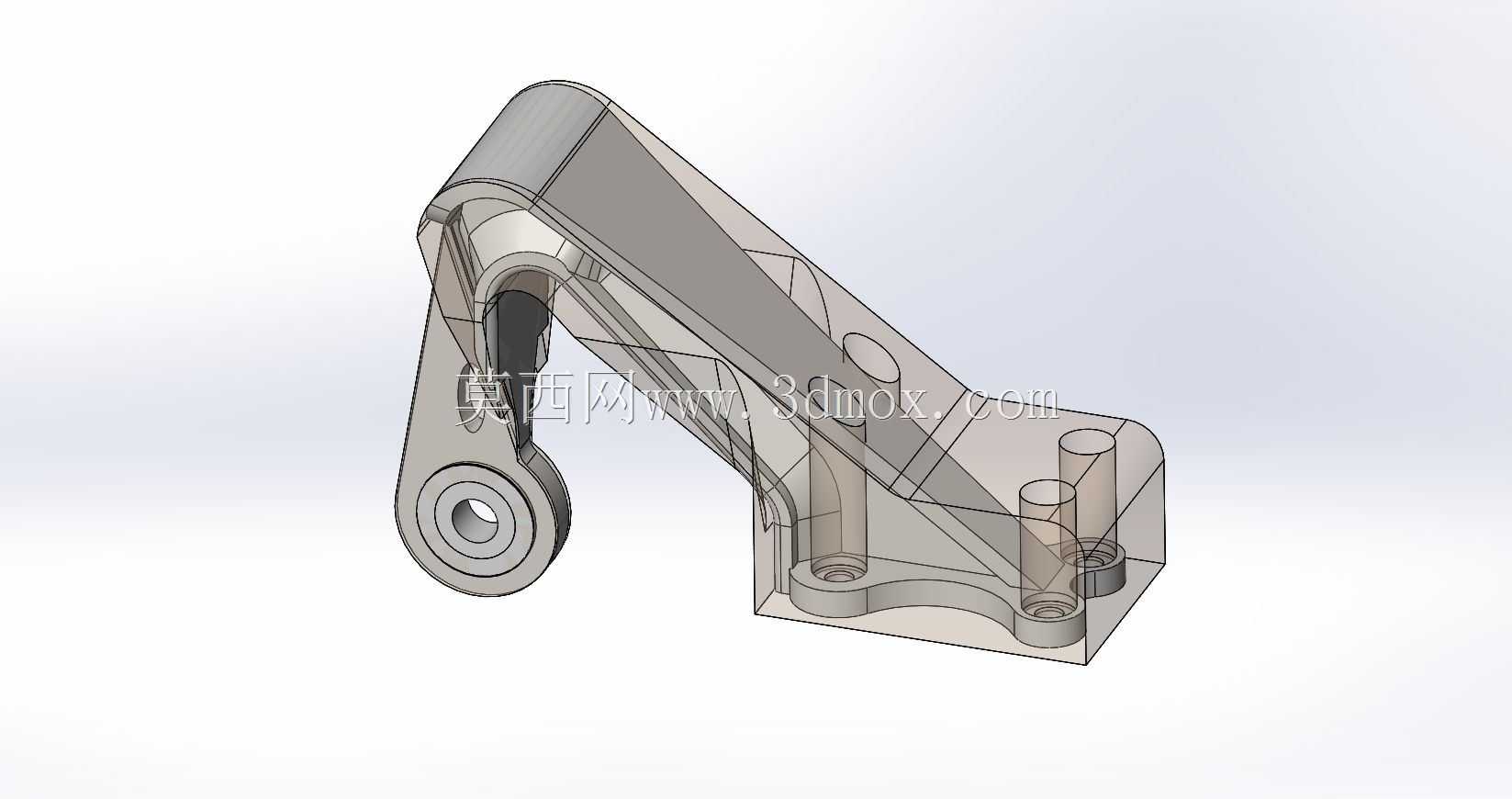

这款轴承支撑支架采用工字梁式主体结构搭配眼镜蛇头造型的端部设计，主要应用于对安装空间、自重有严格限制的传动支撑场景，常见于小型自动化输送线、桌面级精密传动模组、轻型专用设备的转轴支撑工位，用来为转动轴提供稳定的径向与轴向约束，避免转轴运行过程中出现挠曲变形、跳动超差的问题。从实际使用场景来看，这类支架往往安装在设备的侧装或悬臂工位，安装面的固定孔位采用三孔三角排布，相比传统两孔固定结构，能更好抵消转轴转动带来的交变扭矩，避免长期运行后固定螺栓出现松动移位。设计过程中优先考虑了轻量化需求，主体承力段采用工字梁截面，在同等材料用量下，截面惯性矩相比实心矩形截面提升40%以上，可在保证抗弯、抗扭刚度的前提下，将整体自重控制在较低水平，适配移动工位、轻量化设备的负载要求。端部的眼镜蛇头造型并非单纯的外观设计，弧形过渡结构有效分散了轴承安装孔位的应力集中，传统直角过渡的支架在长期承受交变载荷时，孔位根部极易出现应力裂纹，而大圆弧过渡的结构可将峰值应力降低35%左右，大幅提升构件的疲劳寿命。安装边界方面，轴承安装端采用同轴通孔设计，适配标准径向球轴承的压装公差，安装端的止口台阶可对轴承外圈进行轴向定位，无需额外加装定位挡圈即可限制轴承的轴向窜动；底部安装面的三个固定孔位呈等腰三角分布，孔位间距适配常用的20、30系列铝型材安装槽间距，可直接固定在型材框架上，无需额外加工转接板。支架的斜向支撑臂与主体工字梁采用一体化成型结构，衔接处做了等强度过渡处理，从轴承安装端到固定端的截面厚度随弯矩分布梯度变化，在弯矩最大的根部位置截面厚度最大，向两端逐步收窄，既避免了材料浪费，也不会出现局部刚度不足的问题。实际选型使用时，需要注意支架的悬臂长度与允许承载的对应关系，当转轴转速超过3000rpm时，需要校核支架的固有频率，避免与转轴转动频率重合引发共振；安装时需保证轴承安装孔的轴线与转轴轴线同轴度控制在0.02mm以内，否则会加剧轴承磨损，缩短使用寿命。
