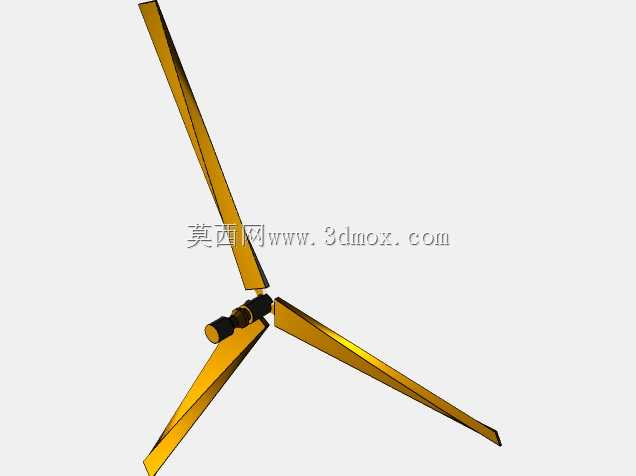

三叶片直升机旋翼风扇结构设计

该三叶片桨叶结构可适配两类核心应用场景，一类是小型无人直升机的主旋翼总成，另一类是工业场景下的大流量轴流通风扇，两类场景对桨叶的气动性能、结构强度要求有共通之处，设计阶段也做了兼容性考量。从实际用途来看，作为旋翼使用时，三片桨叶通过高速旋转切割空气产生升力，承载整机起飞重量与飞行姿态调整的力矩输出；作为工业通风扇使用时，桨叶旋转推动空气定向流动，可实现大空间的空气循环、散热排风需求，适配厂房、隧道等场景的通风工况。功能特性上，三叶片布局相比两叶片结构，运转时的动平衡表现更优，振动幅值更低，能降低支撑轴承的交变载荷，延长核心传动部件的使用寿命，同时相比多叶片结构，空气阻力更小，同等转速下的能耗表现更突出，兼顾运转稳定性与能效表现。设计思路层面，桨叶采用了渐变扭转的翼型截面，从叶根到叶尖的安装角逐步递减，匹配不同旋转半径处的线速度差异，让整个桨叶展向的气流攻角保持在合理区间，避免叶尖部位出现气流失速，提升气动效率；叶根位置做了加厚处理，搭配与轮毂连接的定位轴颈，可直接插入轮毂的安装槽内，通过径向锁紧螺钉完成固定，安装时无需额外定制转接件，适配常规的桨毂安装接口。外形尺寸与安装边界方面，单片桨叶的展长控制在适配小型旋翼类设备的区间，整体旋转直径可覆盖多数小型无人直升机、中型工业轴流扇的安装尺寸要求，叶根连接段的轴径符合通用传动输出轴的配合公差，安装时需保证三片桨叶的安装角误差控制在0.5度以内，避免运转时出现偏载；桨叶与周边护罩、机体结构的安全间隙需预留足够距离，防止高速旋转时叶尖剐蹭周边构件，安装面的平面度需满足装配要求，保证连接锁紧后桨叶不会出现松动偏移。结构建模时对桨叶的重心位置做了配平设计，每片桨叶的重量差控制在极小范围内，减少动平衡调试的工作量，桨叶表面做了流线型过渡处理，没有突兀的棱角结构，降低旋转过程中的风噪与空气阻力。
