Projet AR无人机机身承载结构件

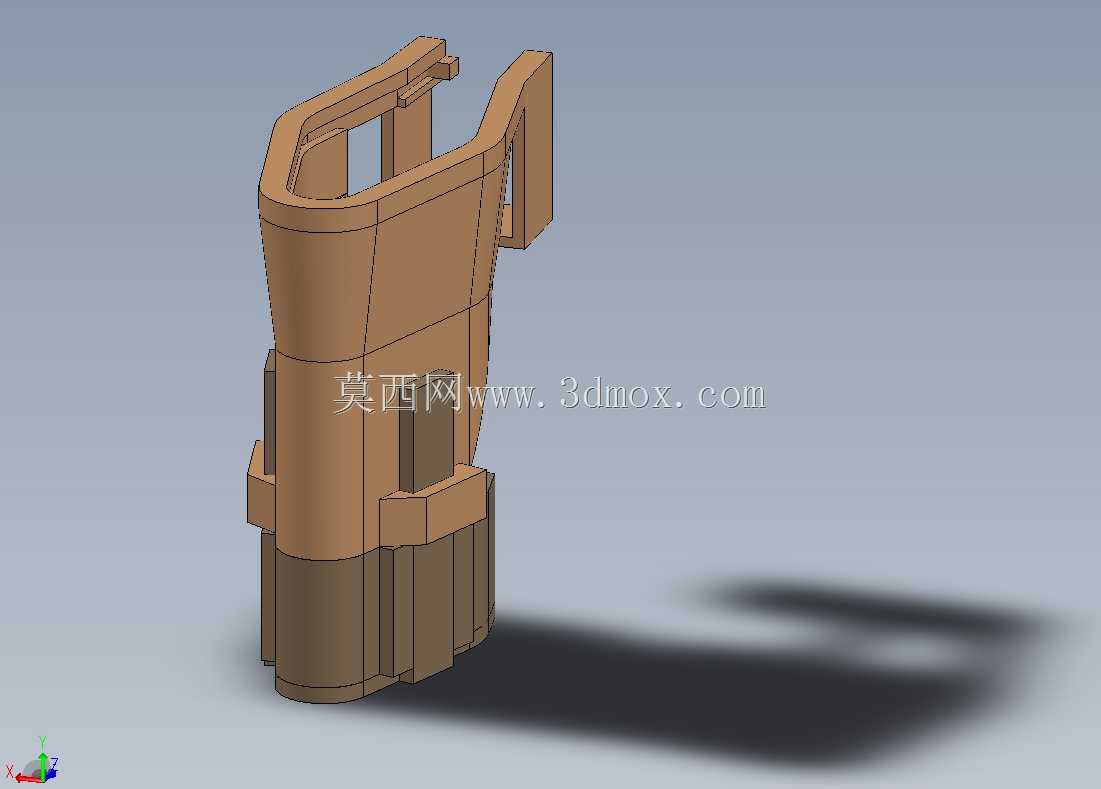

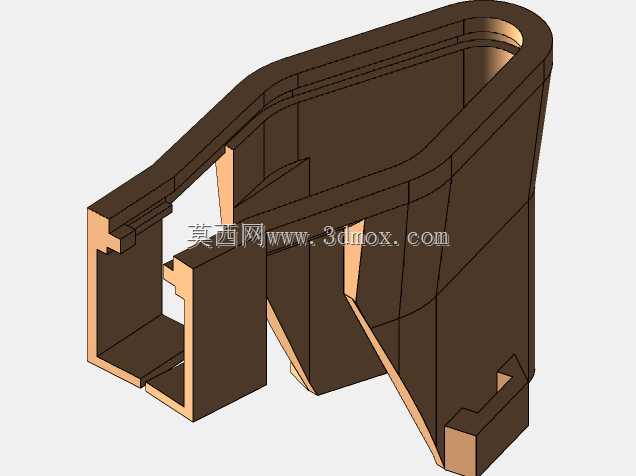

该结构件作为AR类无人机的核心承载部件，主要承担机身内部航电模块、动力组件的安装定位功能，在实际作业场景中，这类结构件需要适配低空航拍、轻型测绘等常见无人机应用场景的载荷需求，既要保证飞行过程中的结构刚度，避免机载设备受振动影响出现精度偏差，也要控制自身重量，避免挤占有效载荷的重量配额。从设计思路来看，该部件采用一体化分段式构型，上部的异形开口结构对应机身与机臂的连接过渡区域，预留的卡槽结构用于走线与线束固定，避免飞行过程中线束晃动干扰气动布局；下部的多段凸台结构对应电池仓与飞控模块的安装位，凸台的高度差经过匹配设计，能够让不同尺寸的电子元件实现无干涉装配，安装边界上，部件周向的定位筋条公差控制在装配允许范围内，可直接与上下壳体的卡扣结构配合，无需额外设计连接紧固件，减少整机装配工序。外形层面，部件整体采用流线型收腰设计，贴合无人机机身的气动外形要求，能够降低飞行过程中的风阻系数，表面的分模线位置经过优化，避开了应力集中区域，在注塑或3D打印成型过程中可减少翘曲变形风险。实际应用中，该结构件的壁厚采用渐变设计，承载区域壁厚适当增加以应对起降过程的冲击载荷，非承载区域做薄壁处理控制整体重量，内部的加强筋布局沿着载荷传递路径分布，从机臂连接位置延伸至下部电池安装位，能够将飞行过程中的升力、机动过载力均匀分散到整个结构上，避免局部应力过大导致结构断裂。部件上预留的多个卡扣位与安装孔，对应GPS模块、天线组件的安装位置，孔位的同轴度经过校准，能够保证信号发射接收方向符合设计要求，不会被机身金属部件遮挡信号。在维护场景下，该结构件的快拆设计能够让维修人员无需拆解整个机身即可更换内部的飞控或电池组件，降低外场作业的维护难度，适配无人机在野外作业时快速排故的实际需求。
