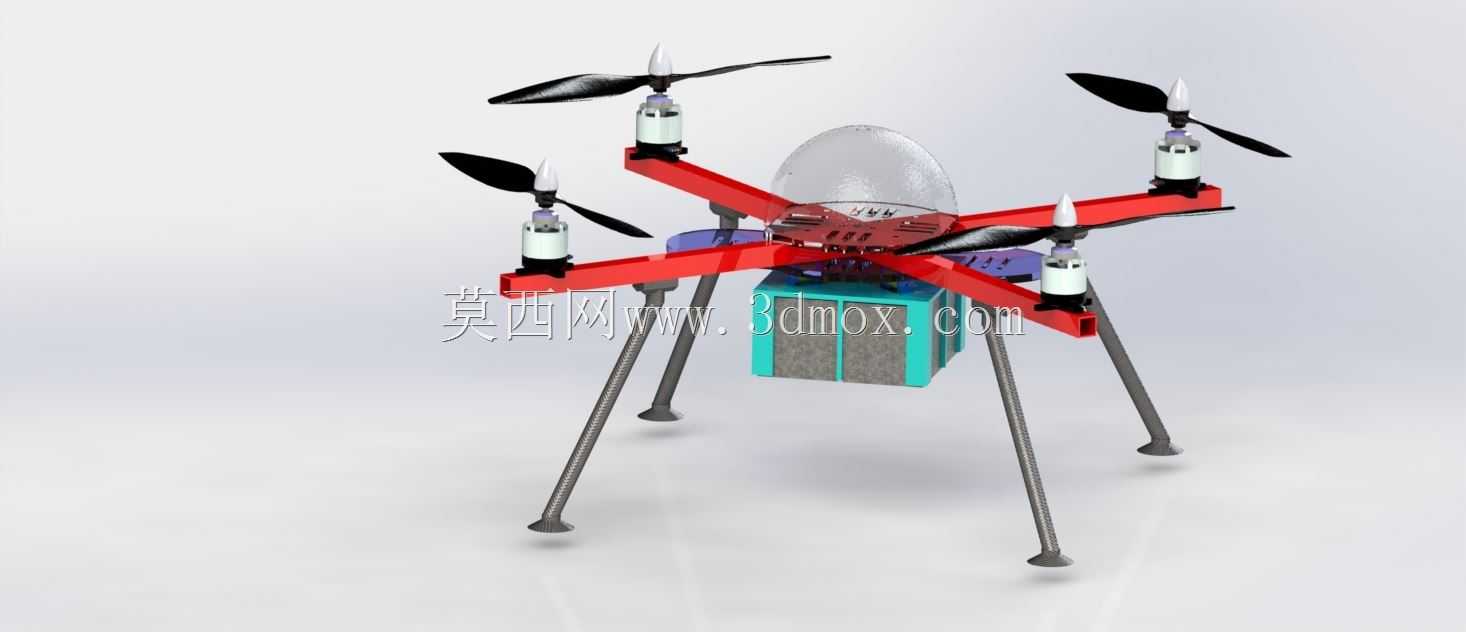

十字机架式四旋翼航拍作业飞行器

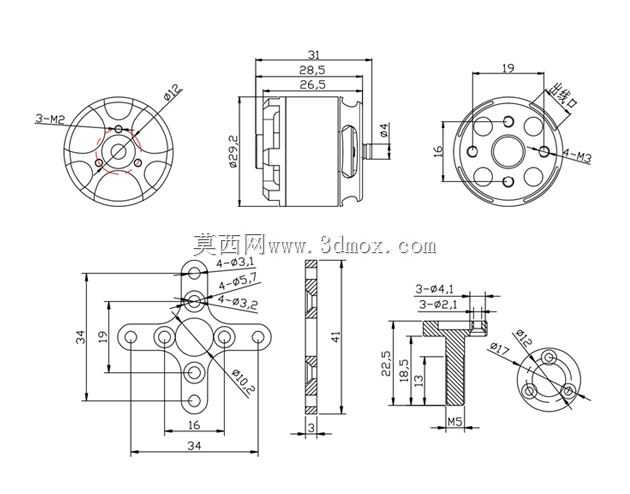

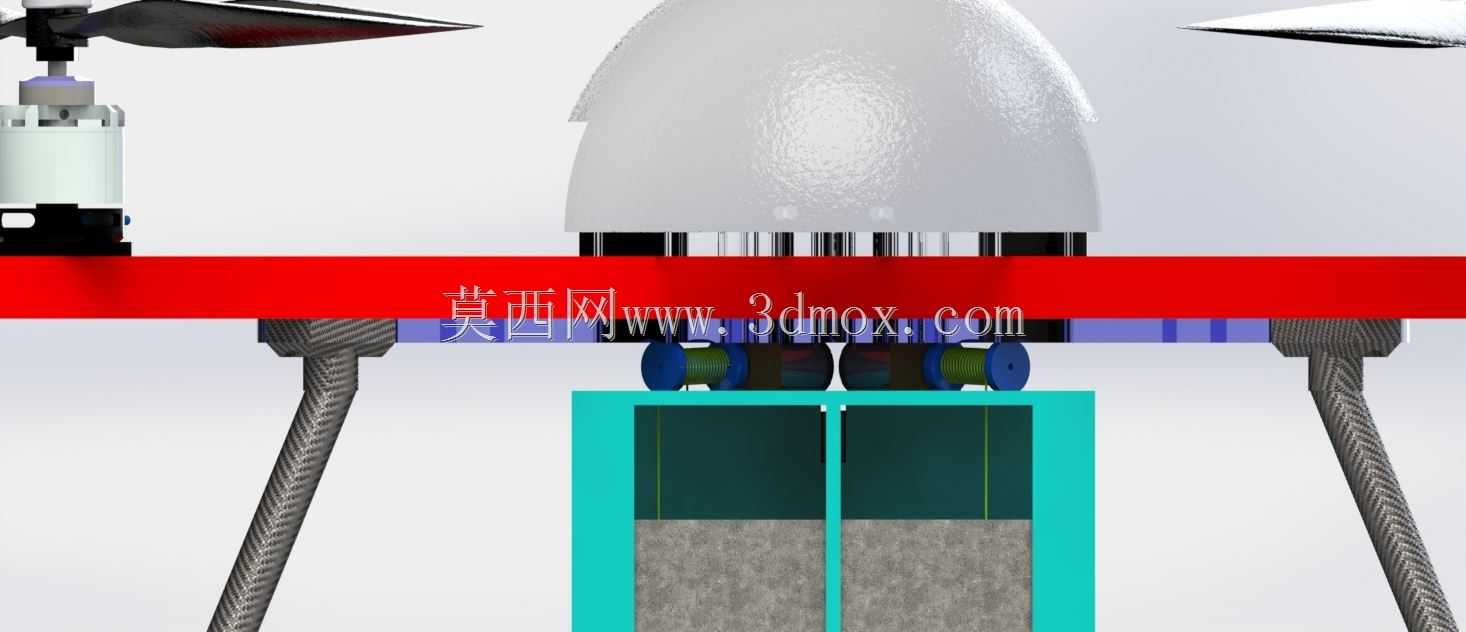

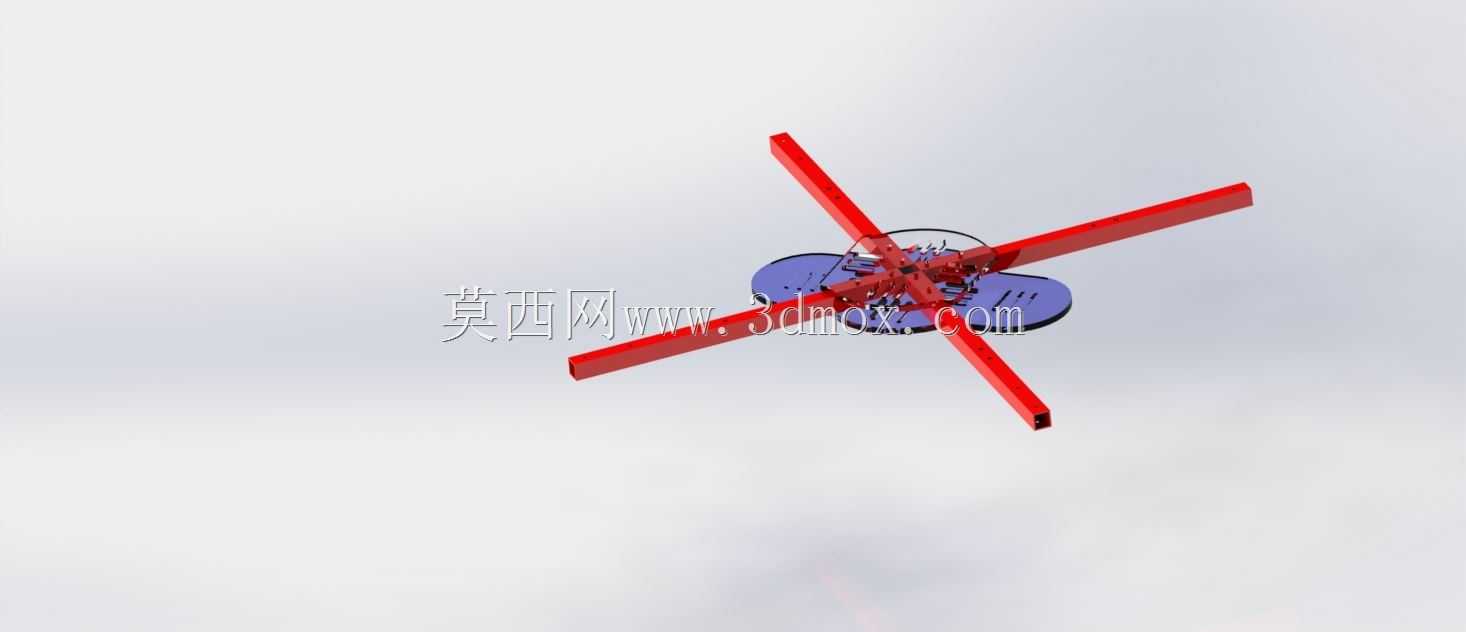

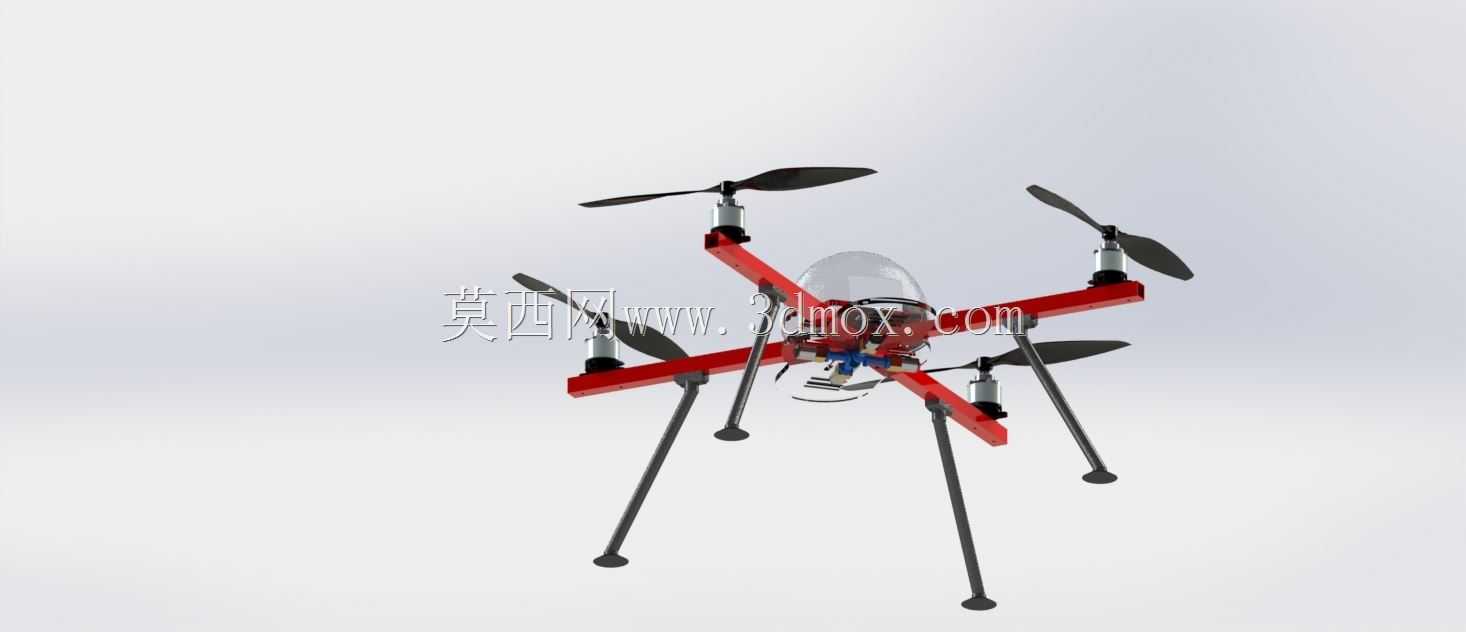

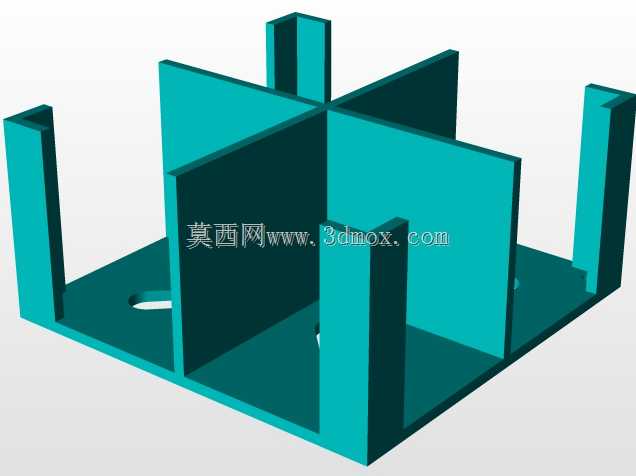

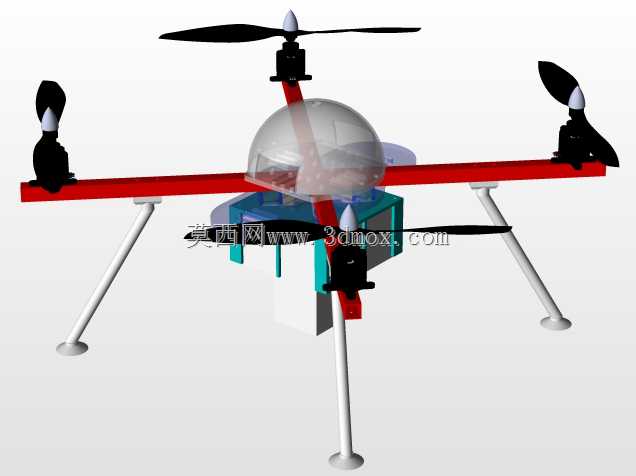

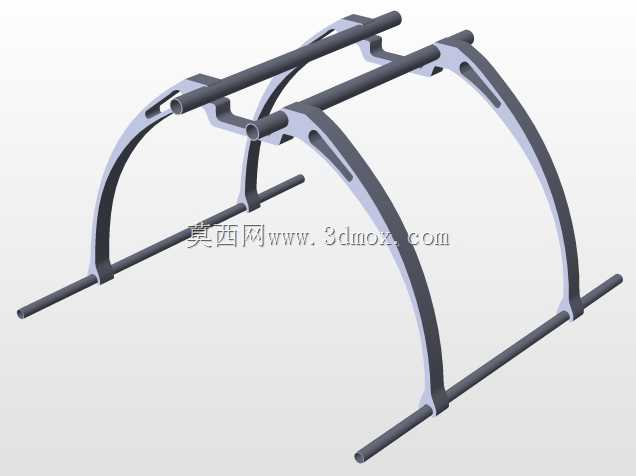

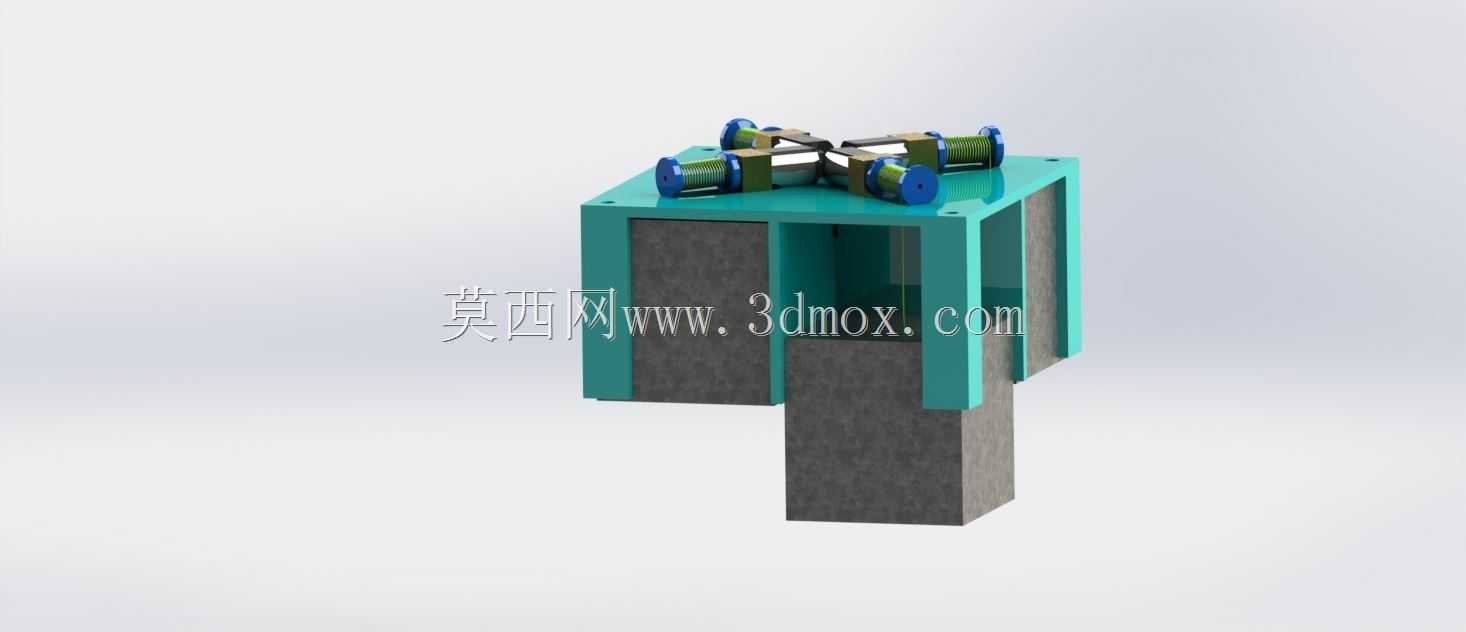

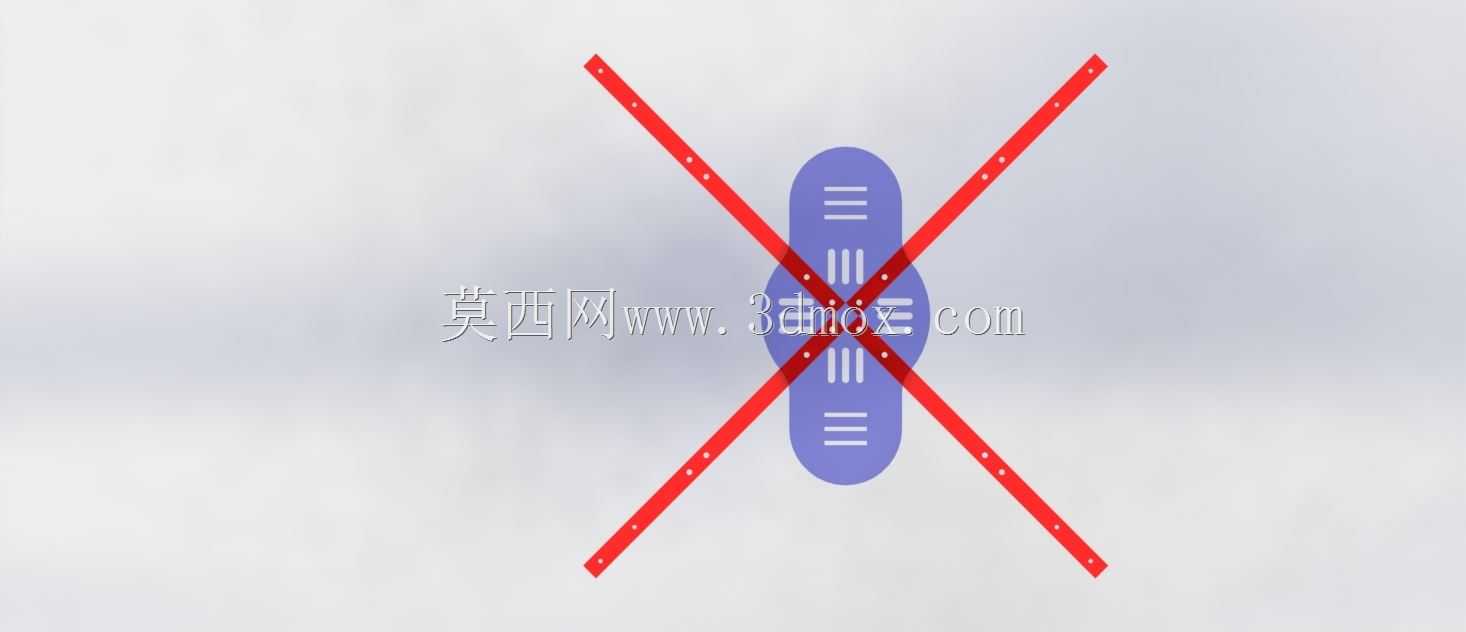

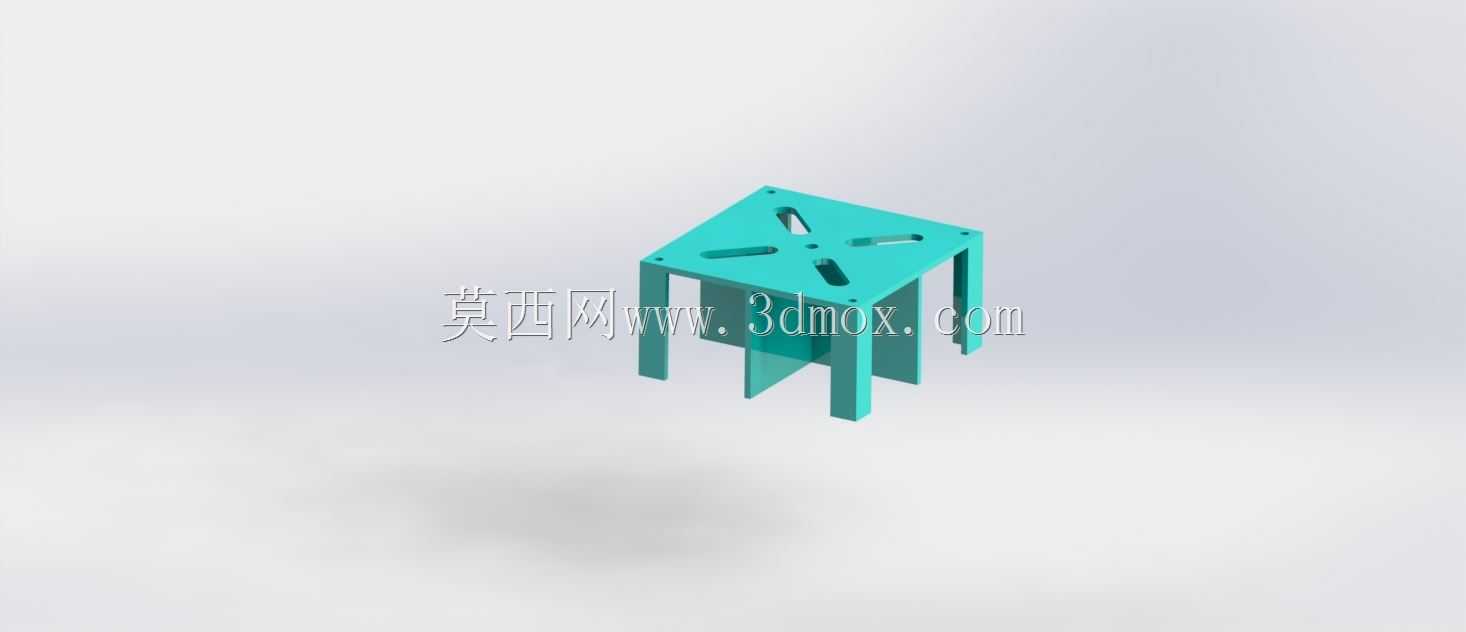

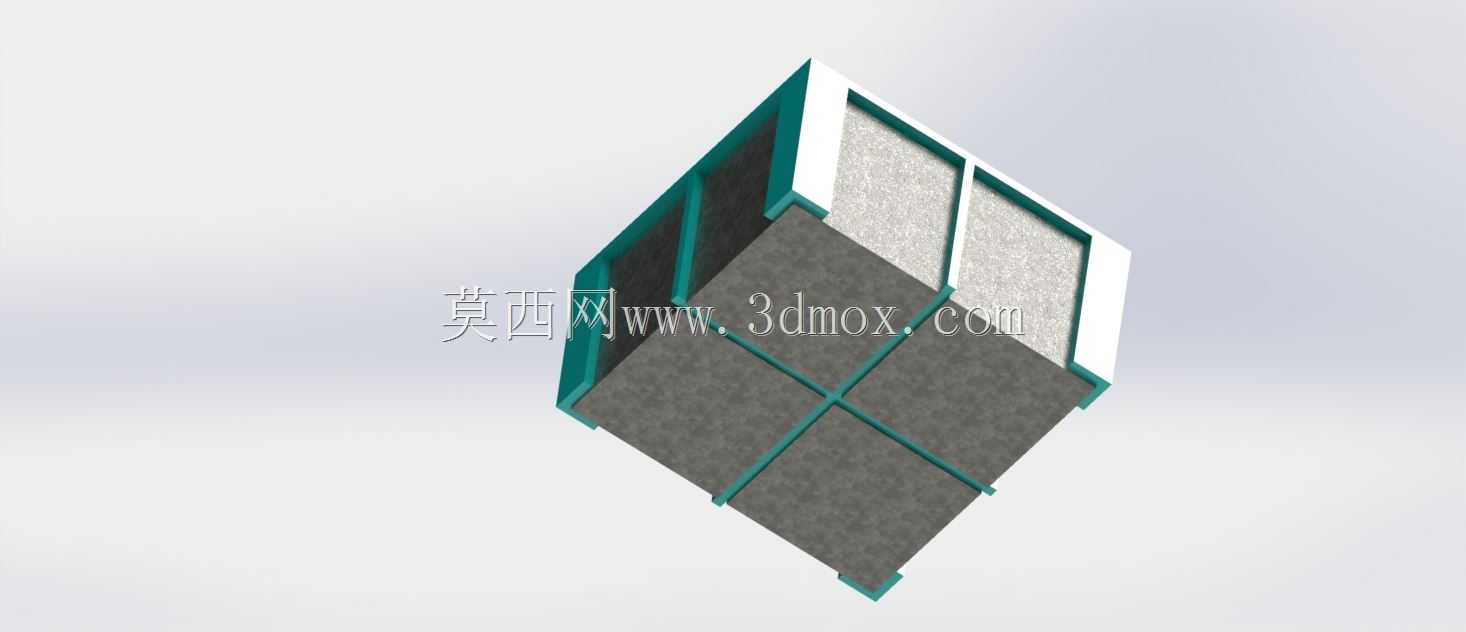

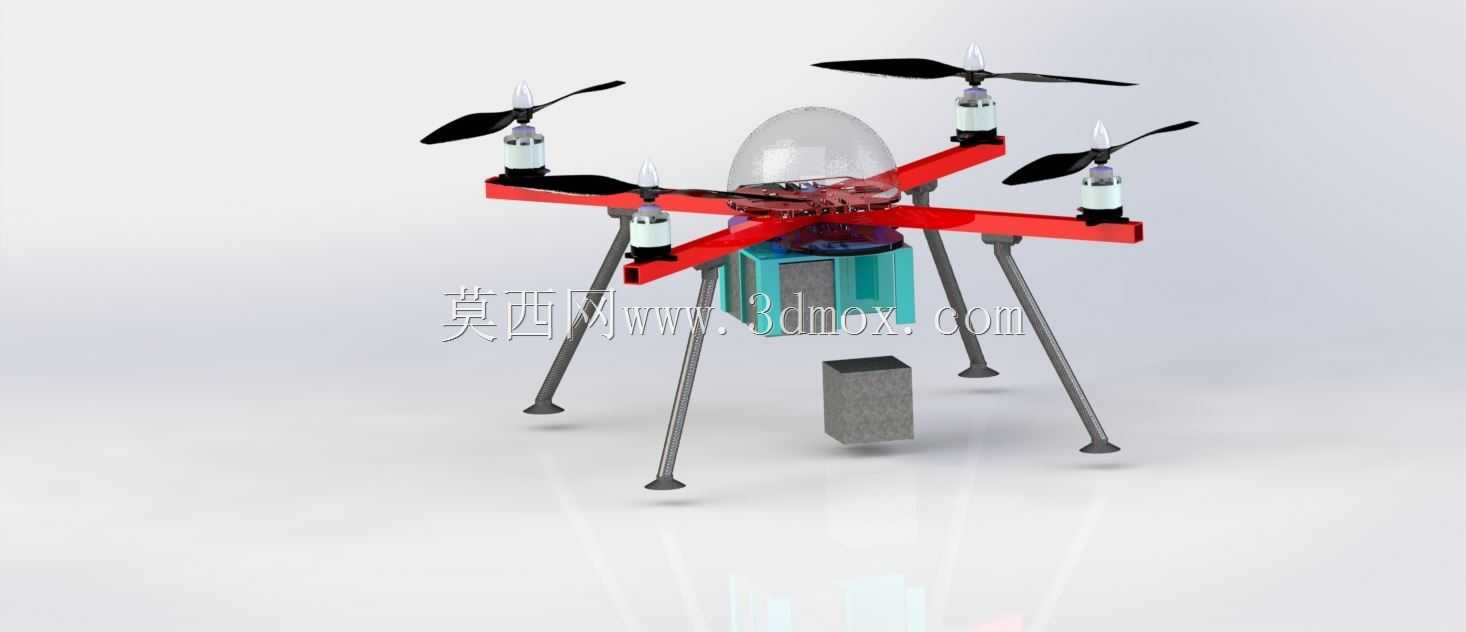

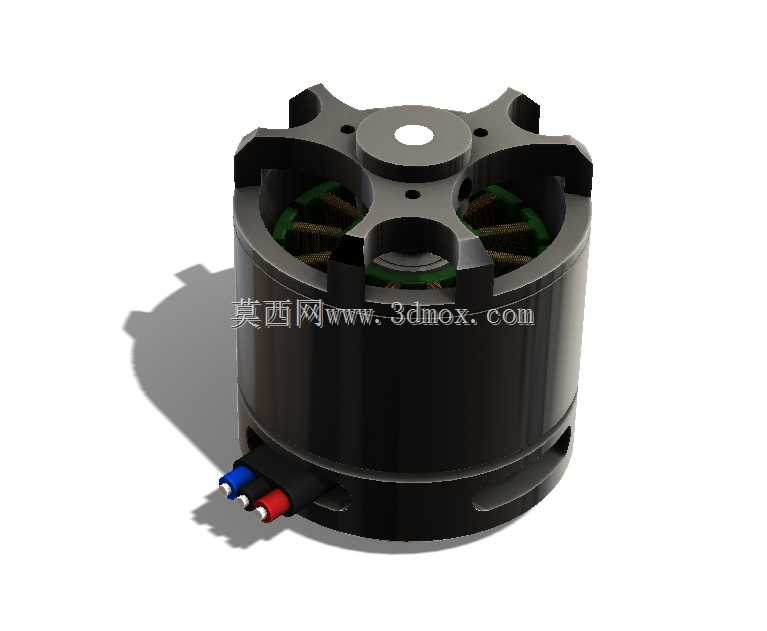

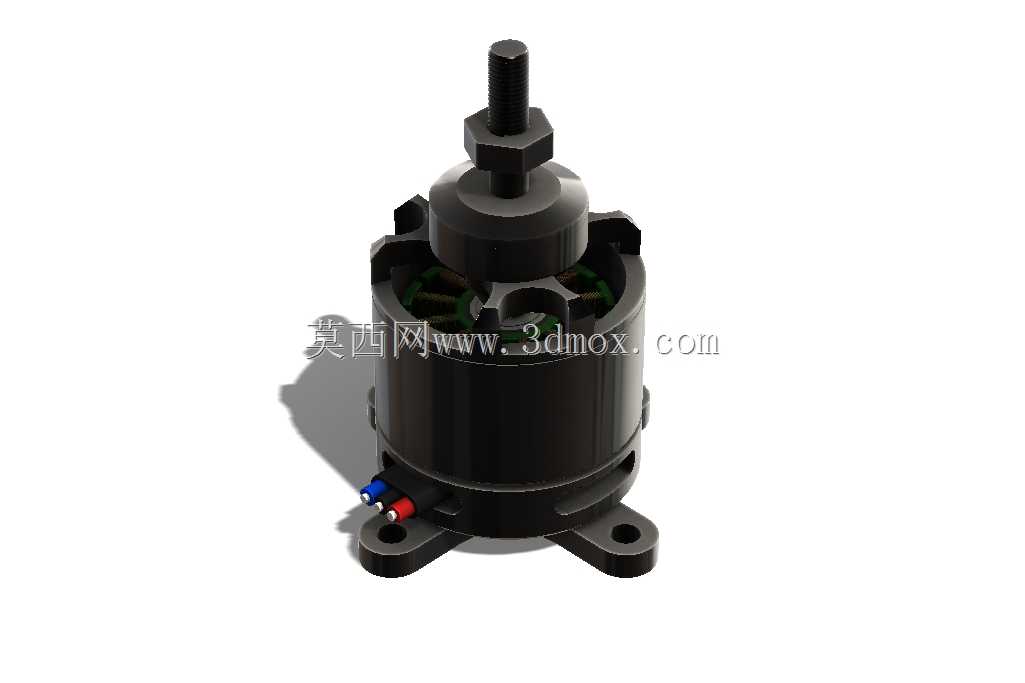

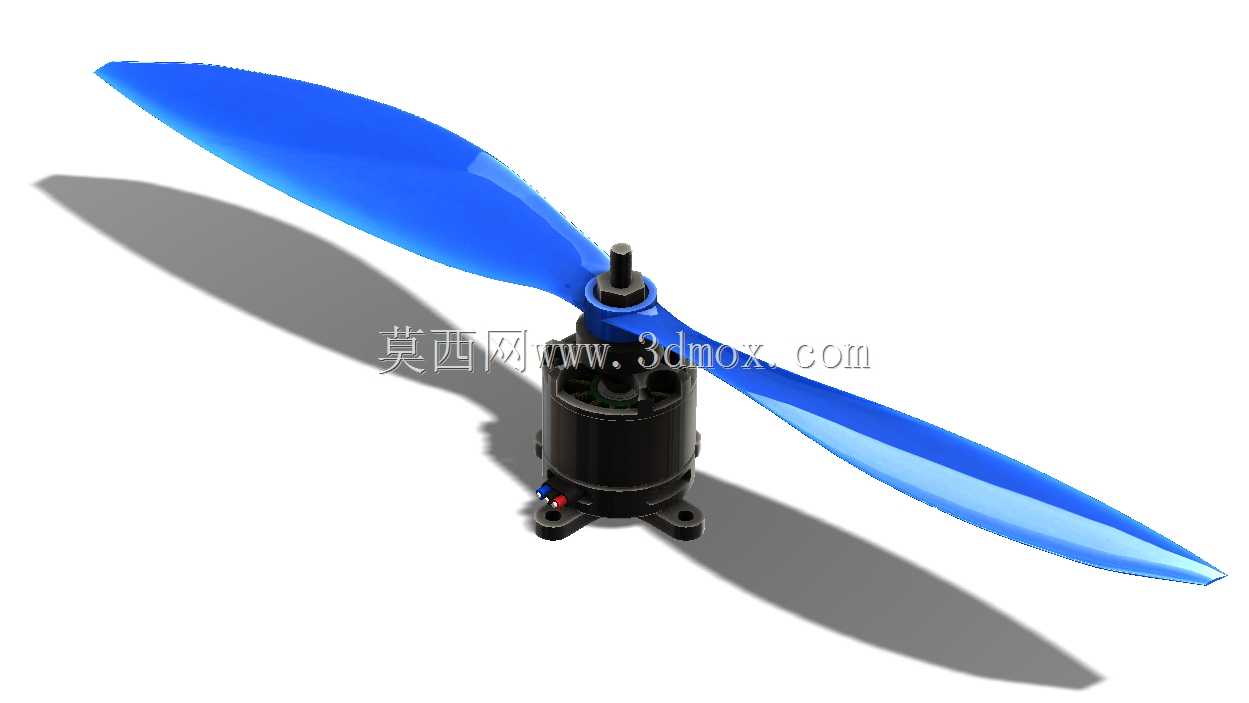

这款四旋翼飞行器采用十字交叉式机架布局，主体承载梁选用高强度轻质型材加工而成，四个旋翼安装座对称分布在机架四个端点，相邻旋翼旋向相反以抵消飞行扭矩，保证空中姿态稳定。机架中心区域设置有半球形透明整流罩，内部可放置飞控板、GPS模块、图像传输设备等核心电子元件，整流罩的曲面造型经过气动优化，可降低飞行过程中的正面风阻，减少紊流对机身姿态的干扰。机架下方挂载的方形舱体可根据作业需求搭载不同功能模块，日常航拍作业时可放置高清相机与增稳云台，农林植保作业时可替换为药箱与喷洒组件，电力巡检场景下可搭载红外测温与高清变焦摄像设备，适配多场景低空作业需求。起落架采用四根细长支腿呈外倾式布置，支腿底端设置有防滑减震脚垫，起降时可分散机身冲击载荷，外倾角度经过反复校核，既保证起降阶段的支撑稳定性，避免侧翻风险，又不会遮挡下方挂载设备的作业视野，支腿与机架主体采用快拆式连接结构，便于运输时拆卸收纳，减少存放占用空间。旋翼组件采用无刷电机搭配两叶螺旋桨的配置，电机安装座与机架梁之间设置有减震胶垫，可过滤电机高速运转产生的高频振动，避免振动传递至中心舱体影响飞控传感器精度与拍摄画面清晰度。机架上的走线槽采用内嵌式设计，所有电调与电源线缆均隐藏在机架梁内部，既避免线缆外露在飞行中被气流吹动产生干扰，也能减少线缆与外界障碍物剐蹭导致的线路故障。整机重心严格控制在机架几何中心的铅垂线上，电池舱设置在中心位置下方，可通过调整电池安装位置微调重心，保证不同挂载配置下的飞行配平需求，机架各连接部位均采用加强筋结构补强，在控制整体重量的前提下提升结构刚性，避免大机动飞行时机架产生形变影响飞行控制精度。
