遥控车右前悬架及传动结构三维设计

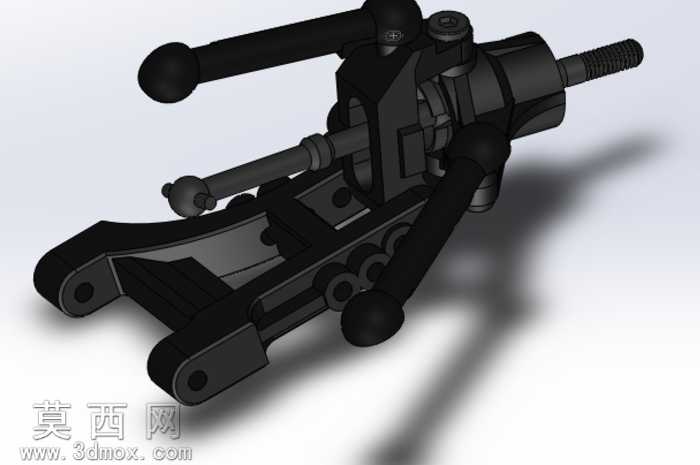

本作品为遥控车右前悬架与传动集成结构的三维建模成果，建模过程围绕遥控模型车的行驶功能需求展开，首先对实车悬架与传动的配合逻辑进行简化适配，结合遥控车的尺寸比例确定各部件的参数基准。建模阶段先搭建整体装配骨架，确定悬架摆臂的摆动行程、传动轴线的偏转角度范围，保证转向动作时传动系统不会出现运动干涉。各零件建模时严格遵循机械结构的配合公差，摆臂部分采用等比例缩小的三角臂结构，设置了对应铰接点的安装位，预留了减震部件的安装接口；传动部分集成万向接头结构，可在悬架上下跳动、车轮转向时持续稳定传递动力，万向节的十字轴、连接叉等细节均做了还原，保证结构运动逻辑与真实传动部件一致。材质渲染阶段，对金属结构件赋予哑光黑色金属材质，模拟模型车常用的硬质工程塑料与钢制传动件的质感，铰接部位做了细微的材质区分，还原转轴处的耐磨材质特性；渲染时采用柔和的侧方打光，突出部件的轮廓层次与装配关系，阴影做了柔化处理，清晰展现各零件的空间位置。设计过程中重点考量了悬架与传动的协同运动关系，通过装配体的运动仿真校验，确认摆臂上下摆动极限位置时，传动万向节的偏转角度处于合理工作区间，不会出现卡滞或传动脱节的问题；同时对各连接部位的结构强度做了优化，在不影响装配的前提下对受力较大的摆臂根部做了加厚处理，兼顾结构轻量化与使用强度。整体结构完整还原了遥控车前侧行走系统的核心功能模块，各零件之间的装配关系清晰，可直接用于遥控模型车的结构参考、教学演示或改装设计参考，清晰展现了小型车辆悬架与传动系统的集成设计思路。
