汽车悬架用螺旋弹簧液压避震器结构设计

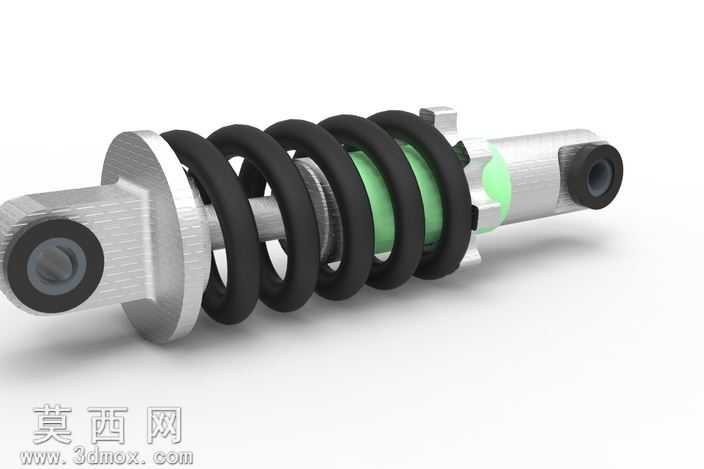

本作品为面向乘用车辆悬架系统的液压螺旋弹簧避震器三维建模设计，建模阶段采用SolidEdge完成全参数化结构搭建，首先依据实车悬架的安装匹配尺寸确定核心参数，依次完成上下安装吊耳、阻尼筒筒体、活塞杆、螺旋弹簧、缓冲限位块、密封端盖等所有零部件的独立建模，建模过程中严格遵循机械加工的公差配合要求，对阻尼筒内壁与活塞的配合间隙、活塞杆与端盖密封件的配合尺寸、弹簧两端并圈磨平段的结构都做了精准还原，保证各零件装配后无干涉，可完整模拟避震器的伸缩工作行程。完成零件建模与虚拟装配后，对模型进行渲染材质赋予：上下金属安装吊耳采用阳极氧化银灰色金属材质，还原铝合金锻件的细腻金属质感与表面细微加工纹理；阻尼筒筒体采用哑光银钢质材质，表现钢制构件的厚重金属质感；螺旋弹簧采用哑光黑色喷塑弹簧钢材质，还原弹簧表面的防护涂层质感；筒身中部的缓冲缓冲块采用半哑光绿色聚氨酯橡胶材质，表现橡胶构件的柔和漫反射质感；活塞杆采用高抛光亮面镀铬金属材质，还原镀铬层的高反光镜面效果。渲染阶段采用三点布光方案，主光源从侧上方45度投射，打出构件的核心明暗层次与金属高光，辅光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒弹簧与筒体的边缘轮廓，避免模型与背景融合，最终渲染图清晰展现了避震器的完整结构与各部件的材质特征。该避震器采用螺旋弹簧承载加液压阻尼的复合结构，弹簧负责承载车身重量与吸收路面冲击的能量，液压阻尼筒负责抑制弹簧吸震后的往复弹跳，将路面传递的冲击能量转化为油液的摩擦热能散发，可有效提升车辆行驶的平顺性与操控稳定性，上下两端的带衬套吊耳结构可适配多种悬架安装形式，中部的聚氨酯缓冲块可在避震器压缩到极限行程时提供软限位，避免金属部件刚性撞击造成结构损坏，整体结构紧凑，安装匹配性强，可用于车辆悬架系统的结构教学、改装方案验证、零部件选型参考等场景。
