雪佛兰发动机连杆结构三维数模

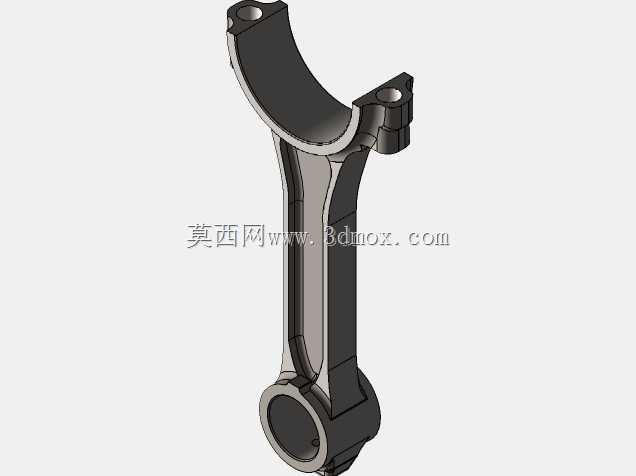

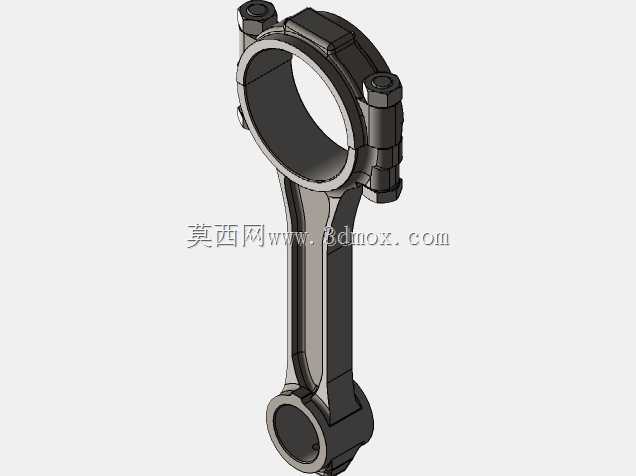

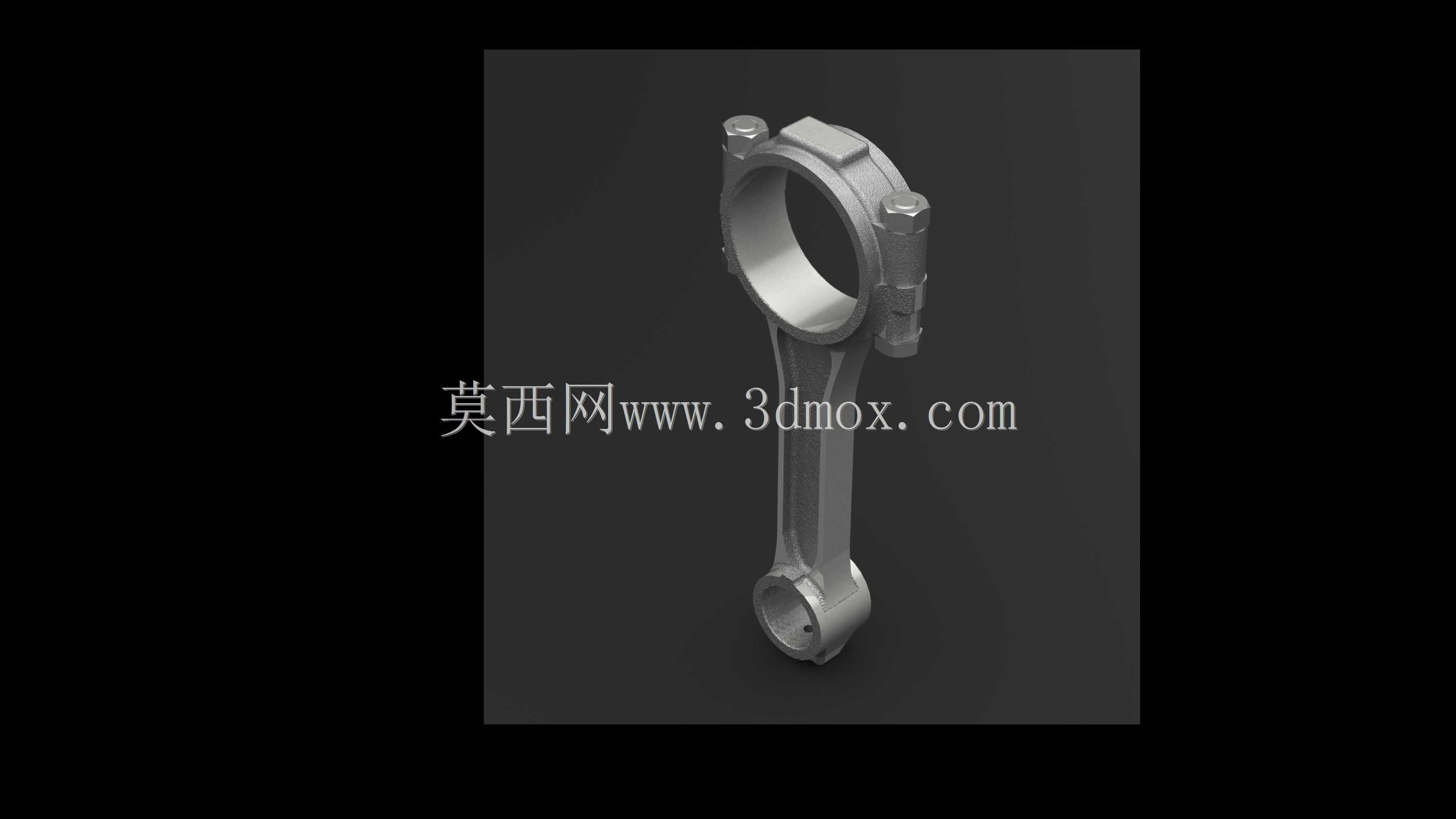

这款连杆是内燃机曲柄连杆机构的核心受力部件，主要应用于小排量乘用车汽油发动机的动力传递环节，在发动机做功行程中承接活塞传递的爆发压力，将活塞的往复直线运动转换为曲轴的旋转运动，同时在进气、压缩、排气行程中带动活塞完成对应工况的往复动作，是发动机动力输出路径上不可或缺的传动构件。从结构设计来看，该连杆采用分体式大头设计，大头端通过两个高强度螺栓实现连杆盖与杆身的刚性连接，这种结构能够满足曲轴连杆轴颈的装配需求，装配后大头内孔与曲轴连杆轴颈配合，配合轴瓦形成稳定的转动副，可承受做功行程中数千牛的交变冲击载荷；小头端为整体式环形结构，通过活塞销与活塞内部的销座连接，工作过程中随活塞摆动传递作用力。杆身采用工字形截面设计，这种截面形式能够在保证结构强度、刚度的前提下尽可能降低构件自身重量，减少往复运动产生的惯性力，降低发动机运转过程中的振动与额外载荷损耗，杆身从大头到小头采用平滑过渡的变截面设计，避免应力集中导致的疲劳断裂问题，符合内燃机零部件高可靠性的设计要求。在安装边界方面，大头端的开合尺寸严格匹配对应型号曲轴的连杆轴颈直径，装配后螺栓需按照规定扭矩与转角拧紧，保证连杆盖与杆身的结合面紧密贴合，防止运转过程中出现连接松动；小头端的内孔尺寸匹配对应规格的活塞销，安装时需保证活塞销与销座、连杆小头的配合间隙符合设计公差，避免出现卡滞或异常磨损。实际应用中，这类连杆的设计需要兼顾抗拉强度、抗疲劳性能与轻量化要求，建模过程中需要严格还原各部位的圆角过渡、螺栓孔位置、结合面定位结构，保证数模可直接用于后续的有限元受力分析、装配干涉检查以及工艺工装设计，在发动机逆向开发、零部件性能验证、教学演示等场景中都能发挥作用。
