本田K24发动机铝合金连杆结构设计

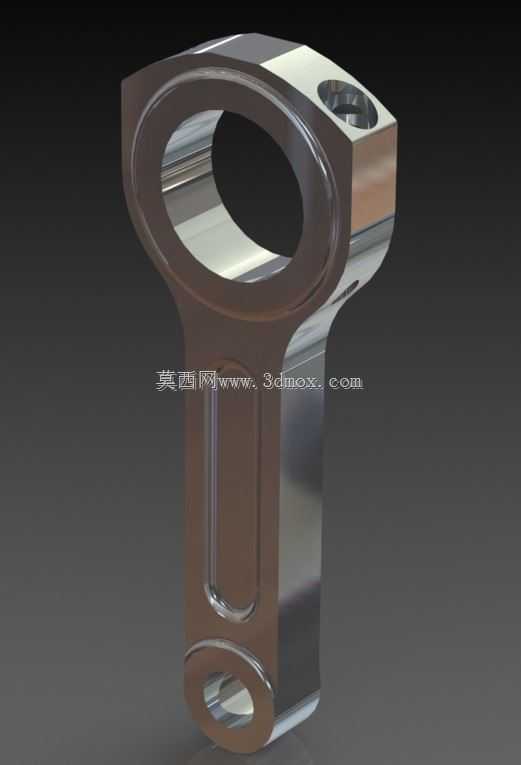

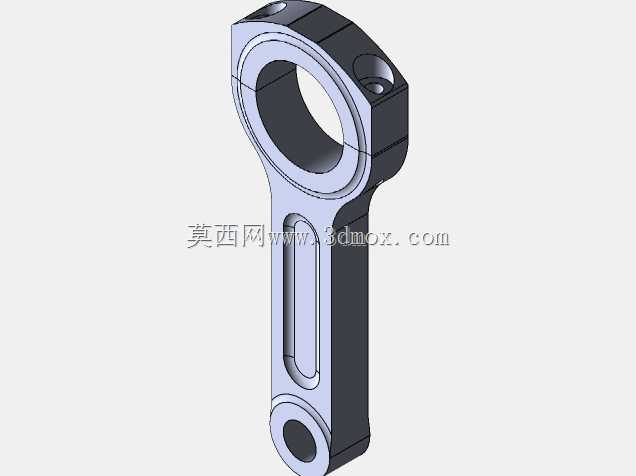

　　在往复式内燃机的动力传递路径里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这款适配本田K24系列动力单元的铝制连杆，在设计阶段就围绕高转速工况下的载荷特性做了针对性的结构优化。不同于传统钢制连杆的等截面设计，这款铝制连杆的杆身采用了工字形变截面结构，沿着杆身长度方向的截面模量随受力分布动态调整，靠近活塞销的小端区域，因为要承受活塞往复运动带来的交变冲击载荷，截面厚度做了渐进式加厚处理，过渡区域采用大圆角顺滑衔接，避免应力集中带来的疲劳失效风险。

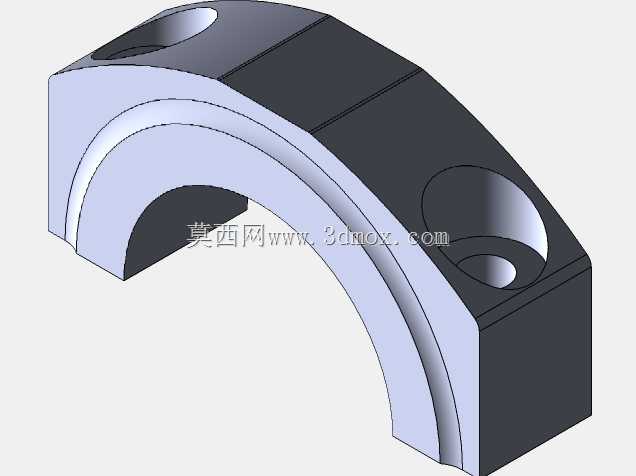

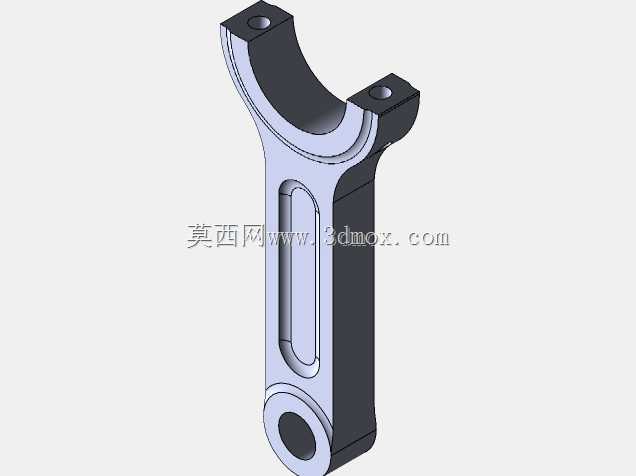

　　从安装边界来看，连杆大端采用了平切口设计，配合轴瓦安装到曲轴连杆轴颈上，大端的两个螺栓孔位置做了沉台处理，既保证连杆螺栓安装后端面不突出于大端侧面，避免运转过程中与曲轴箱内部结构发生运动干涉，同时沉台的深度经过精确计算，能够给螺栓提供足够的压紧面，保证大端轴瓦的贴合度，防止轴瓦在高速运转中出现窜动。小端采用整体式铜套压装结构，铜套的内径与活塞销外径采用间隙配合，配合间隙控制在微米级，既保证活塞销在小端内能够灵活转动，又避免间隙过大带来的敲击异响。

　　在实际应用场景中，这款连杆主要适配民用高转速自然吸气发动机，这类发动机的常用转速区间覆盖1500转到7000转，部分改装场景下甚至会突破8000转，铝合金材质的选用相比传统锻钢连杆能够降低约30%的往复运动质量，往复质量的降低能够直接减小曲轴运转过程中的惯性力，降低曲轴主轴承的载荷，同时允许发动机达到更高的安全转速，提升动力输出的上限。设计过程中，杆身表面的加强筋并不是装饰性结构，而是沿着连杆受拉、受压的主应力线方向布置，能够在不额外增加构件重量的前提下，提升杆身的抗弯、抗扭刚度，避免发动机在爆震工况下杆身出现弯曲变形。

　　从尺寸匹配的角度，这款连杆的中心距严格适配K24发动机的原厂冲程参数，大端孔径与原厂曲轴连杆轴颈尺寸完全匹配，小端孔径适配原厂活塞销规格，安装时不需要对活塞、曲轴做额外的加工修改，能够直接替换原厂钢制连杆，在保证结构强度满足动力输出要求的前提下，实现往复运动组件的轻量化。连杆大端的侧面与曲轴曲柄臂之间的侧隙经过严格控制，侧隙过小会导致热膨胀后出现卡滞，侧隙过大则会导致连杆轴向窜动，加剧轴瓦的偏磨，设计时结合铝合金材料的热膨胀系数，预留了合理的热膨胀间隙，保证发动机从冷启动到全负荷热机状态下，连杆都能保持稳定的工作状态。

　　在功能特性层面，这款铝制连杆的表面经过硬质阳极氧化处理，表面硬度能够达到HV400以上，既提升了杆身表面的抗划伤能力，避免装配过程中出现磕碰损伤，同时氧化层的存在也能提升构件的抗腐蚀能力，适应发动机内部机油、高温燃气的复杂工作环境。连杆的大小端孔的同轴度、圆柱度都按照IT5级精度控制，孔的表面粗糙度控制在Ra0.8以下，保证轴瓦、铜套压装后能够保持均匀的贴合应力，避免局部应力过大导致的轴瓦过早疲劳剥落。杆身与大小端的过渡区域全部采用圆弧过渡，没有尖锐的棱角，从根源上消除了应力集中点，提升构件的疲劳寿命，能够承受交变载荷下的长期循环工作。

　　在发动机实际运转过程中，连杆承受的载荷是复杂的交变载荷，做功冲程中活塞顶部的燃气压力通过活塞销传递到连杆小端，此时连杆承受轴向压力；进气冲程中活塞下行的惯性力会让连杆承受轴向拉力，同时曲轴旋转过程中的离心力会让连杆承受横向的弯曲载荷，这款连杆的结构设计充分考虑了多维度载荷的叠加效应，通过有限元仿真对各个区域的应力分布做了迭代优化，在重量最小化的前提下，让各个区域的应力水平都控制在铝合金材料的许用应力范围内，既不会出现强度不足的问题，也不会因为过度设计带来不必要的重量增加。
