中岛Ki-43隼式战斗机三维数模

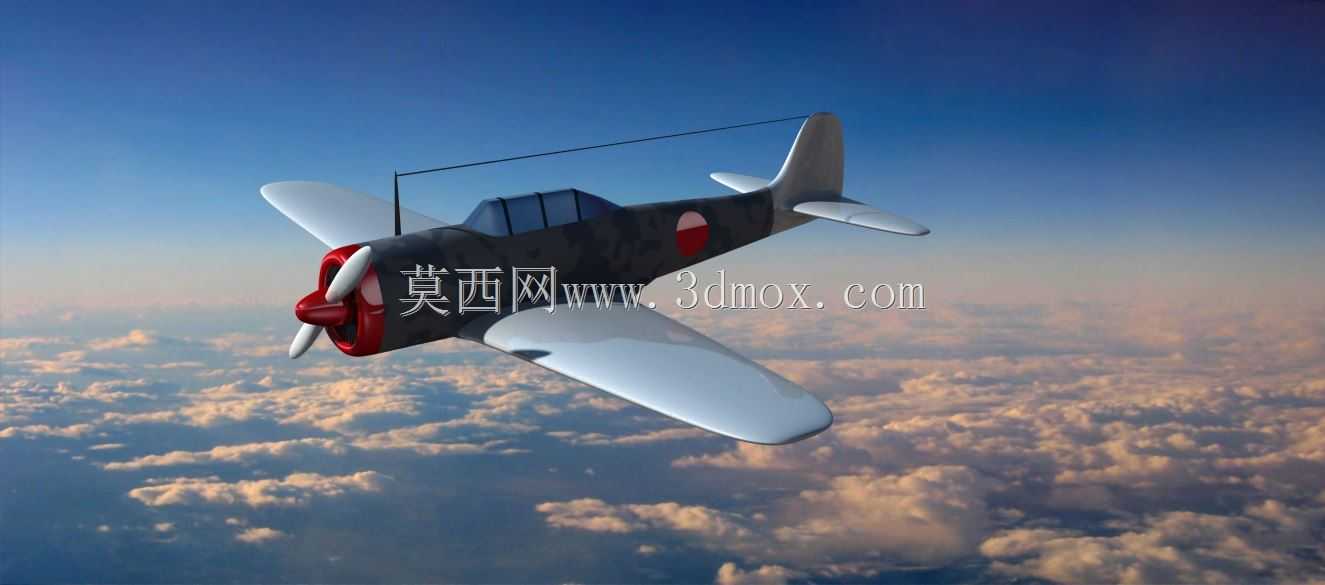

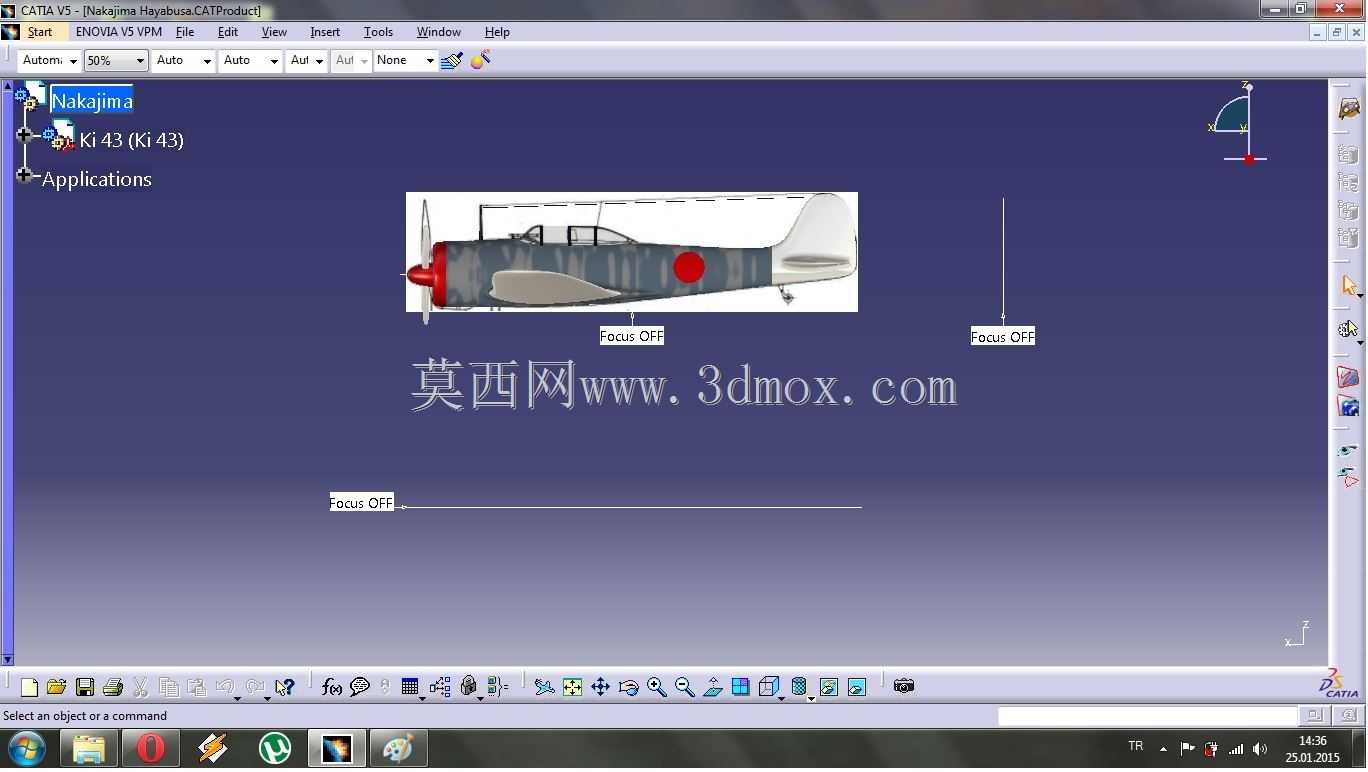

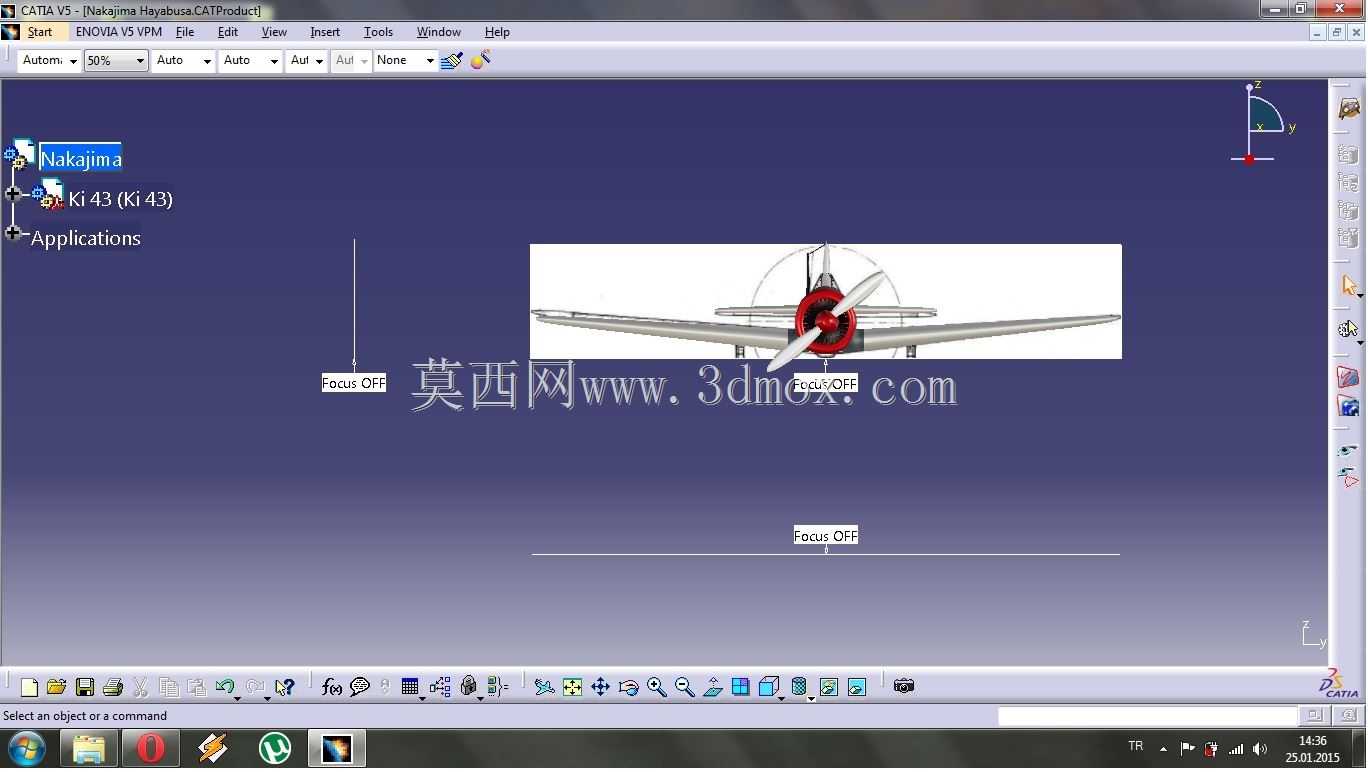

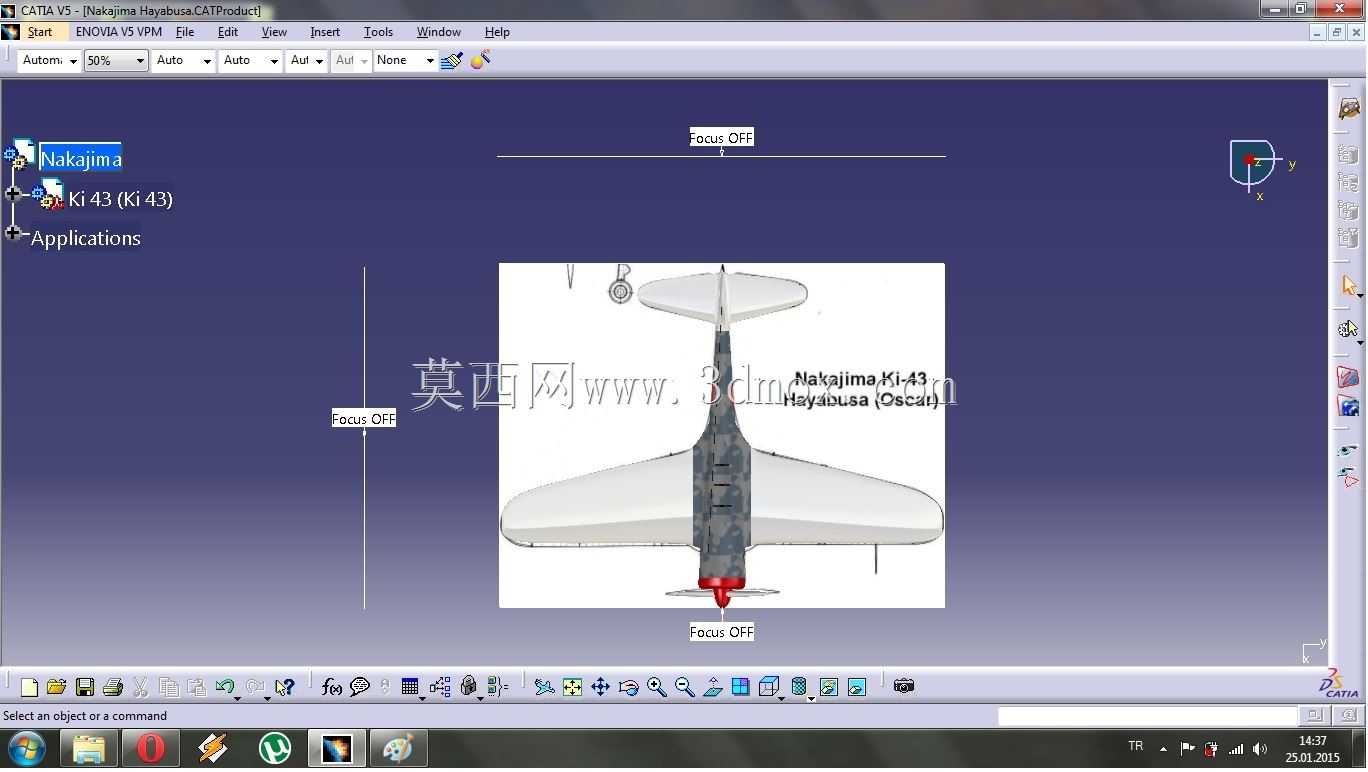

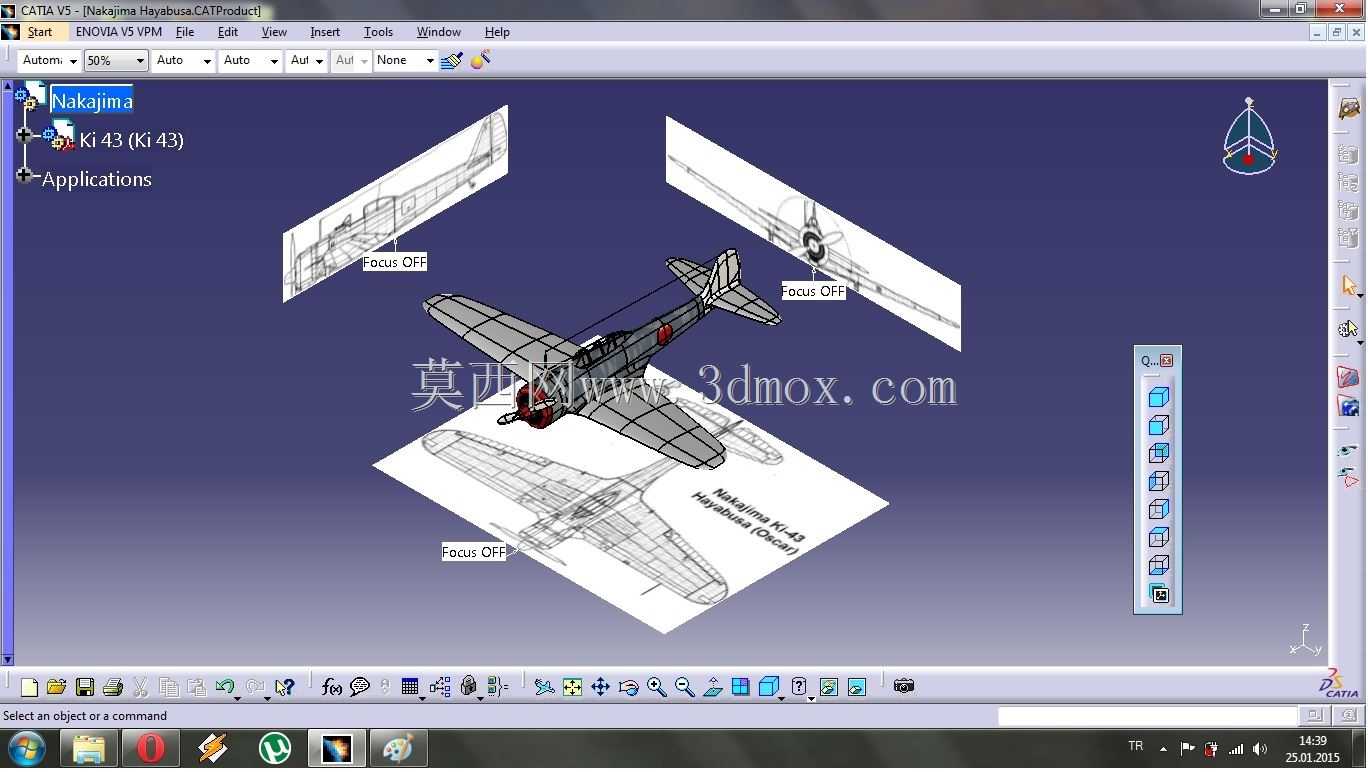

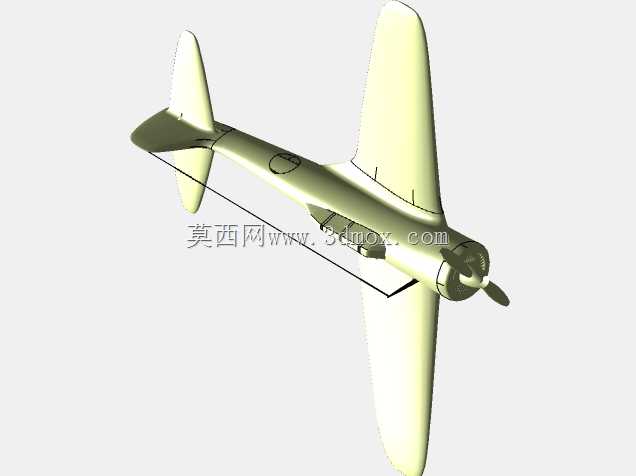

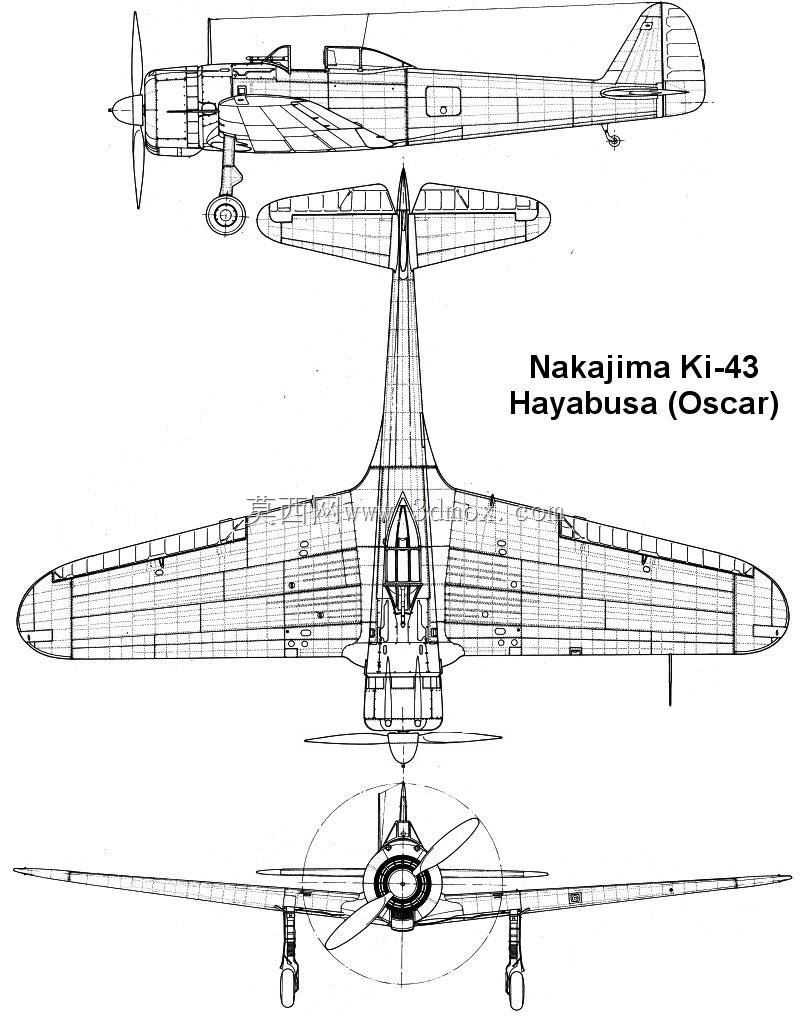

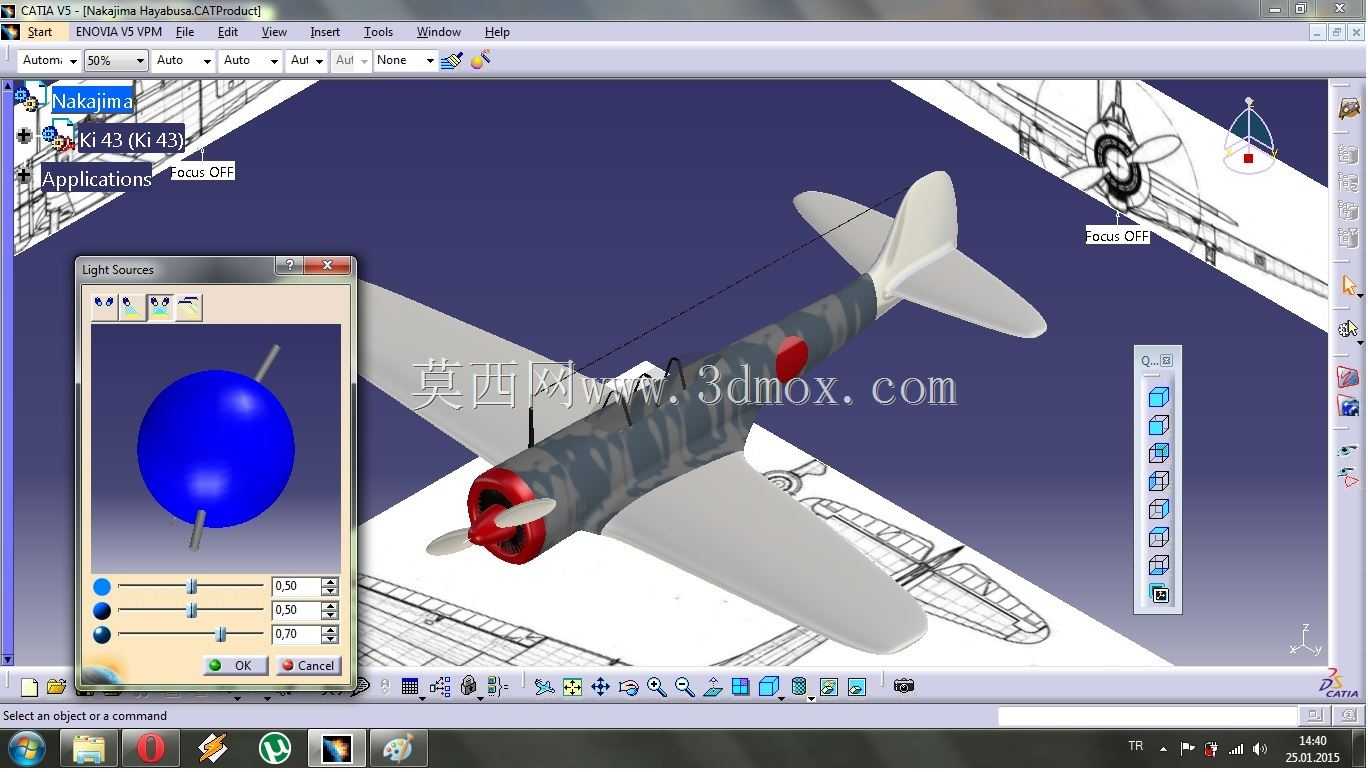

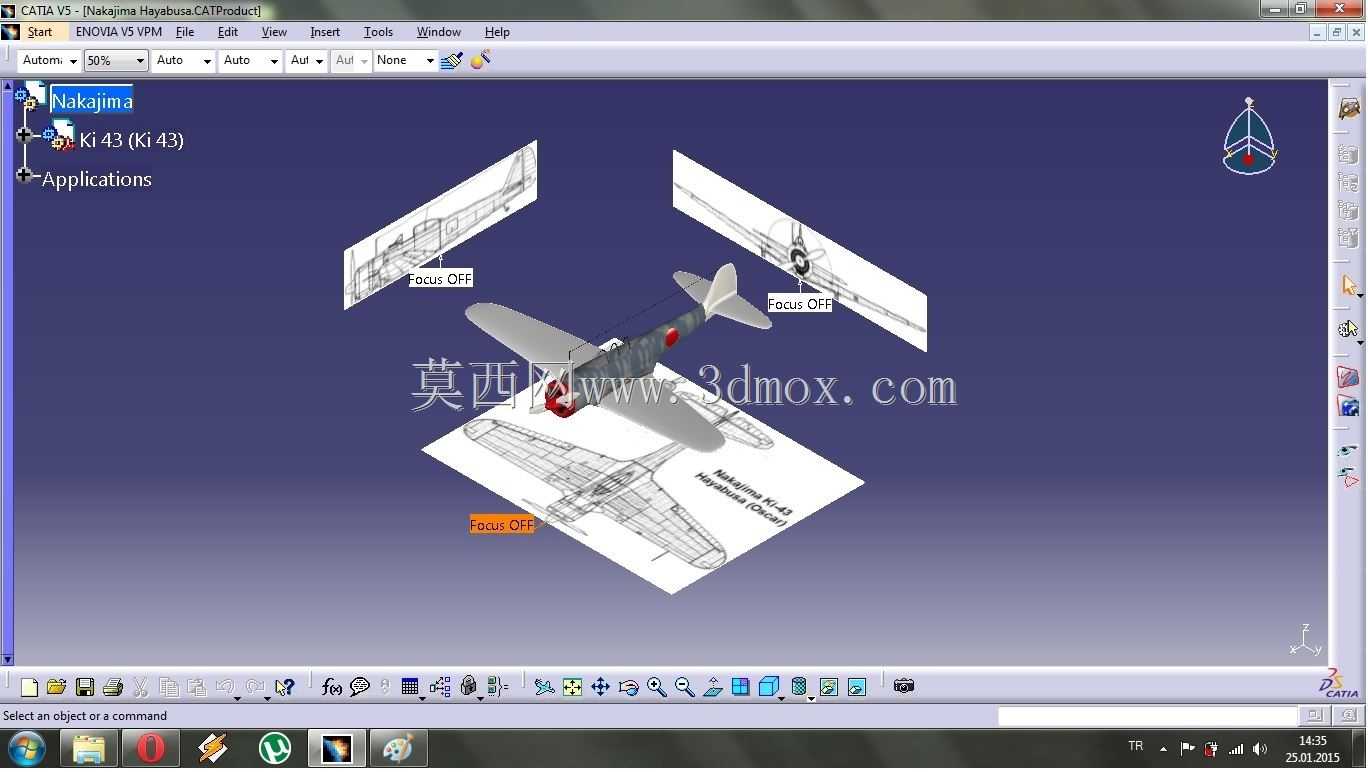

该模型还原的是二战时期日军列装的Ki-43隼式单发单座螺旋桨战斗机，建模过程依托CATIA的Imagine and Shape创成式曲面模块完成，整体气动外形严格参考实机测绘数据搭建，机身采用流线型纺锤体构型，从机头发动机整流罩到机尾尾椎的曲面过渡连续顺滑，未出现曲率突变的破面问题，可直接用于后续气动仿真的网格划分前置处理。从实际应用场景来看，这类航空器三维数模可用于航空科普教具开发、军事题材仿真场景搭建、复古飞行器复原研究等领域，也可作为螺旋桨飞机曲面建模的教学参考案例，帮助结构设计人员掌握复杂自由曲面的建模逻辑。模型完整还原了实机的气动布局细节：下单翼采用椭圆翼尖设计，翼面与机身的连接段做了翼身融合过渡处理，机翼后缘预留了副翼、襟翼的安装铰接位，可通过后续参数化调整实现操纵面的偏转运动仿真；尾翼组包含垂直安定面、方向舵与水平安定面、升降舵，各舵面的偏转角度边界参考实机操纵限制设置，可直接导入运动仿真模块做飞行动作模拟。动力段部分还原了星形活塞发动机的整流罩外形，桨毂与三叶螺旋桨的装配关系准确，螺旋桨旋转平面与机身轴线的垂直度公差控制在合理范围内，机头进气口的凹陷造型、排气管的伸出位置均与实机一致。座舱部分采用水泡型透明舱盖构型，舱盖与机身背部的贴合间隙均匀，座舱内部预留了仪表板、驾驶杆、座椅的安装空间，可根据需求进一步细化内构细节。起落架为后三点式布局，主起落架收纳于机翼中段的轮舱内，尾轮位于机尾腹部，起落架的收放转轴位置、撑杆连接点均参考实机结构设置，可做收放机构的运动学验证。建模过程中优先保证外形曲面的G2连续性，所有外露构件的棱线均做了符合实机工艺的圆角处理，未出现生硬的直角转折，机身表面的蒙皮铆接线、机徽标识位均做了预留，可通过贴图或实体雕刻进一步细化细节。整体模型的坐标系原点设置在机头前方的机身轴线上，方便导入不同仿真软件时的坐标对齐，外形包络尺寸与实机1:1对应，翼展、机身长度、机高的比例关系准确，可直接用于等比例缩放制作实体展示模型，也可作为虚拟仿真场景中的航空器资产使用，在曲面建模层面，该模型采用从基准线架到曲面铺面再到实体增厚的建模逻辑，先搭建机身纵向、横向的控制截面线，再通过多截面曲面、桥接曲面命令完成整体蒙皮的构建，后续对机翼、尾翼等独立构件做单独建模后再与机身做布尔合并，保证整体结构的拓扑关系合理，避免后续修改时出现特征报错。
