发动机配套鼓风机活门结构设计

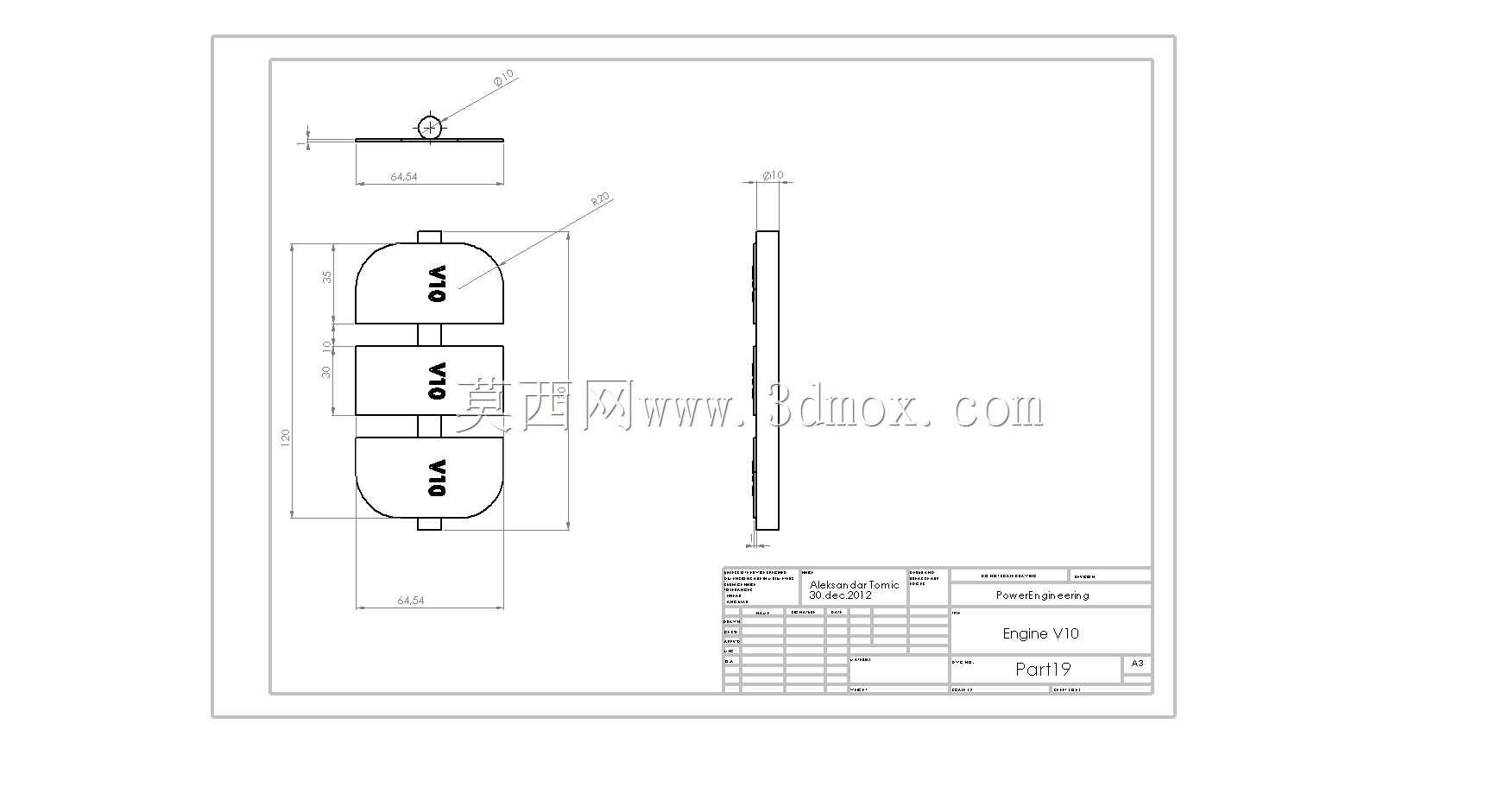

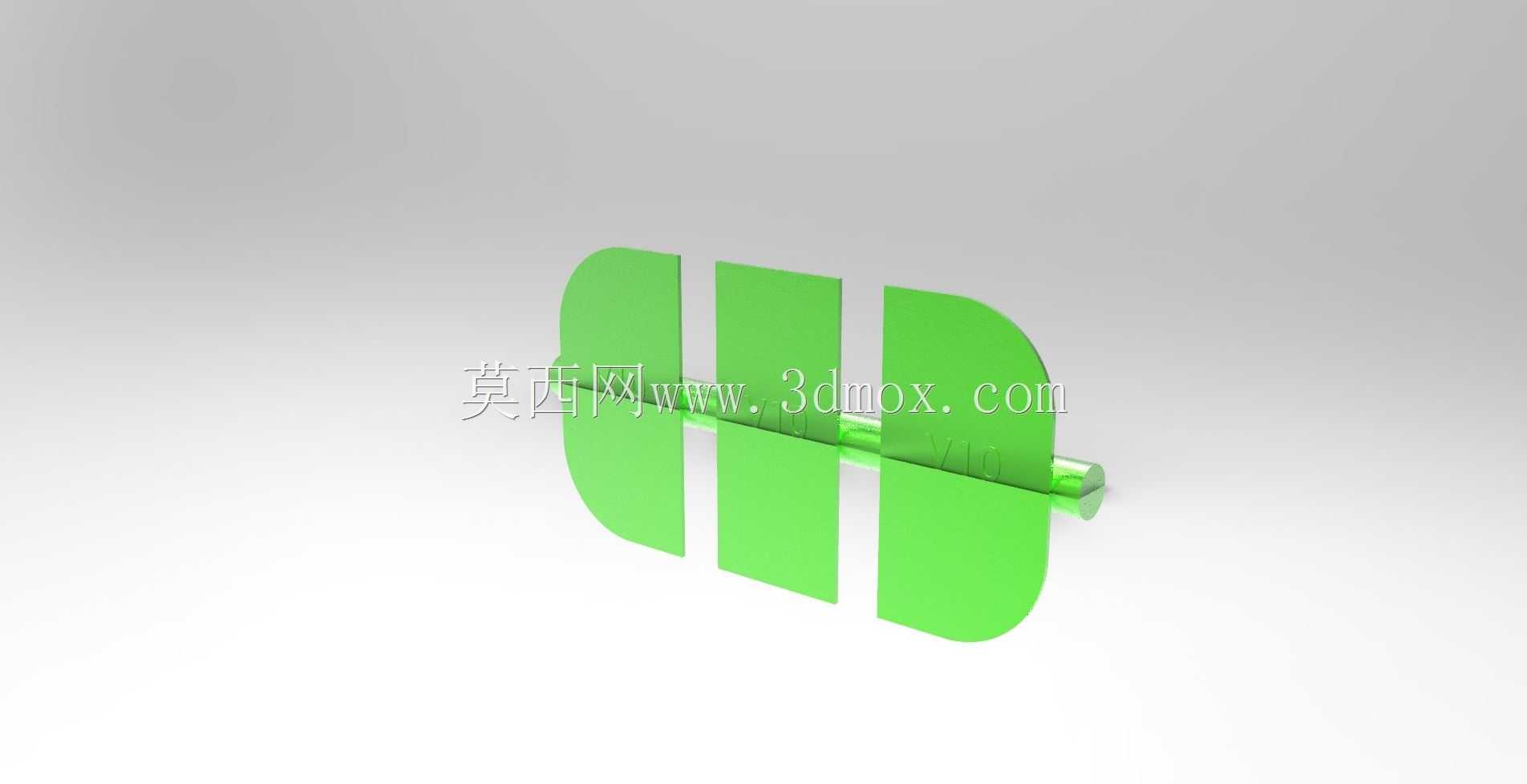

这款鼓风机活门主要应用在内燃机进气系统的气流管控环节，在V型排列发动机的进气通路布局中，这类活门承担着按需调节进气通断、控制气流流量的核心作用，日常工况下需要配合鼓风机的风压变化快速响应开合动作，避免进气紊流对发动机空燃比造成干扰。从实际使用场景来看，这类活门多布置在鼓风机与进气歧管的衔接位置，周边需要预留足够的摆转空间，活门叶片的开合角度范围直接决定了最大通气截面积，设计时需要匹配鼓风机的额定风量，确保全开状态下气流阻力控制在合理区间，不会额外增加鼓风机的负载损耗。结构设计上采用三片式弧形叶片布局，叶片边缘做了圆弧过渡处理，能够在开合过程中减少气流剪切带来的风噪，同时叶片与转轴的连接位置做了加强筋结构，避免长期受气流冲击出现叶片形变，转轴两端的安装位需要匹配对应规格的衬套，保证转动过程中的同轴度，减少卡滞风险。安装边界方面，活门整体的轴向尺寸需要适配进气管道的安装法兰间距，叶片的回转半径不能超出管道内壁的最小内径，避免转动过程中出现刮蹭，同时活门的驱动端预留了标准的连杆连接位，能够直接对接发动机进气控制的执行机构，不需要额外做转接结构设计。从建模逻辑来看，建模过程中优先确定转轴的中心轴线作为装配基准，再基于管道内径参数推导叶片的弧形轮廓，每片叶片的型面都做了等厚处理，兼顾结构强度与轻量化需求，叶片之间的间隙控制在毫米级，关闭状态下能够保证足够的密封性，减少漏气量对进气控制精度的影响。这类活门在实际运行中需要承受持续的气流脉动载荷，因此叶片根部的圆角过渡做了针对性优化，避免应力集中导致的疲劳断裂，同时整体结构没有冗余的突出部件，能够减少气流在活门位置产生的涡流，提升进气系统的整体气流稳定性。
