带弹簧复位结构弯型气流扩散装置

　　这类弯型带复位结构的气流扩散部件，常应用在需要定向导流、工况切换后自动归位的流体管路场景中，比如小型通风系统的末端出风口、动力设备的进气导流段、工位除尘的定向吹吸配套结构，部分小型内燃机的进气支路也会用到同原理的导流扩散结构，用来打散进入管路的集中气流，降低局部紊流带来的阻力损耗，同时配合复位结构实现非工作状态下的端口自动闭合，避免杂物倒灌进入管路内部。

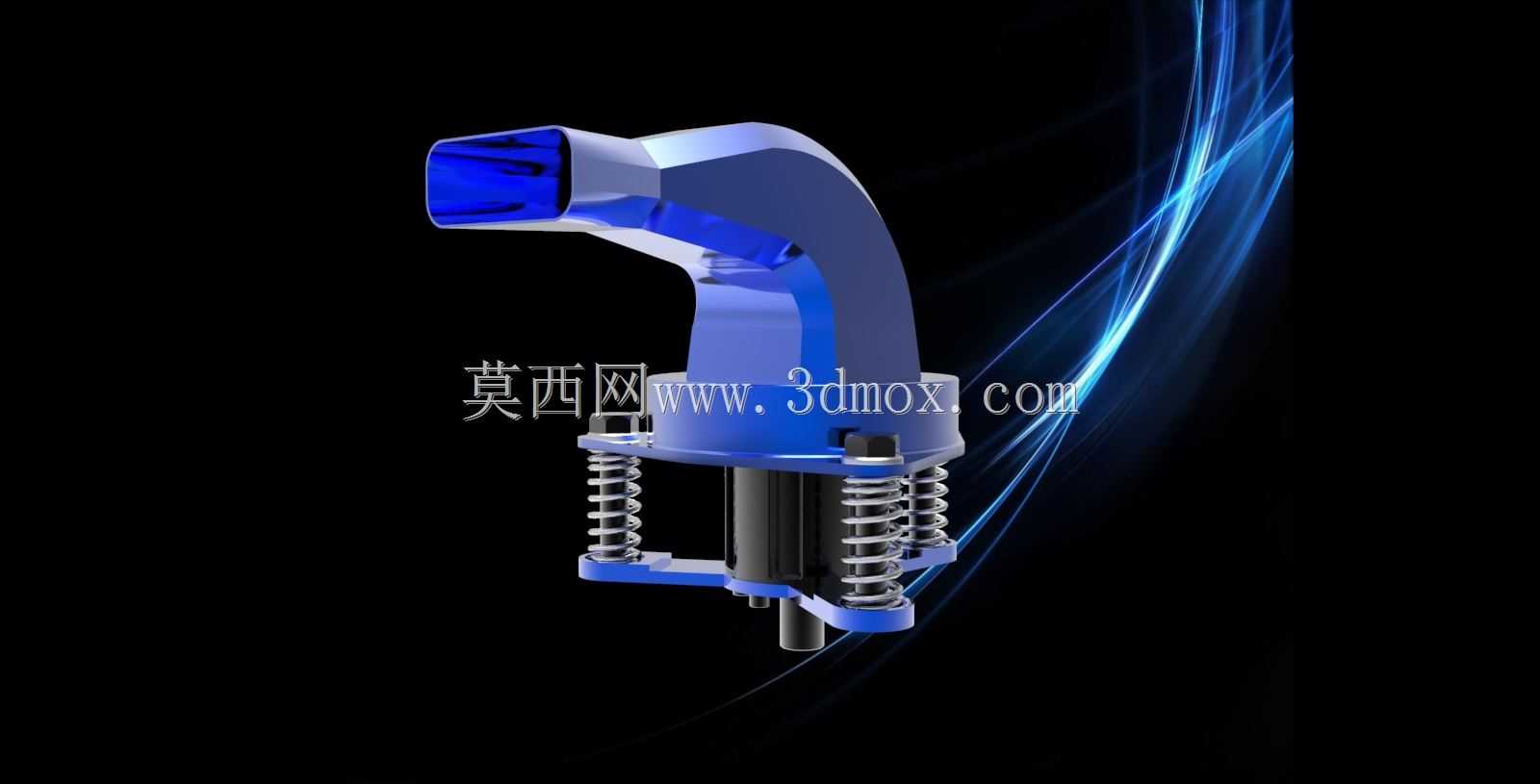

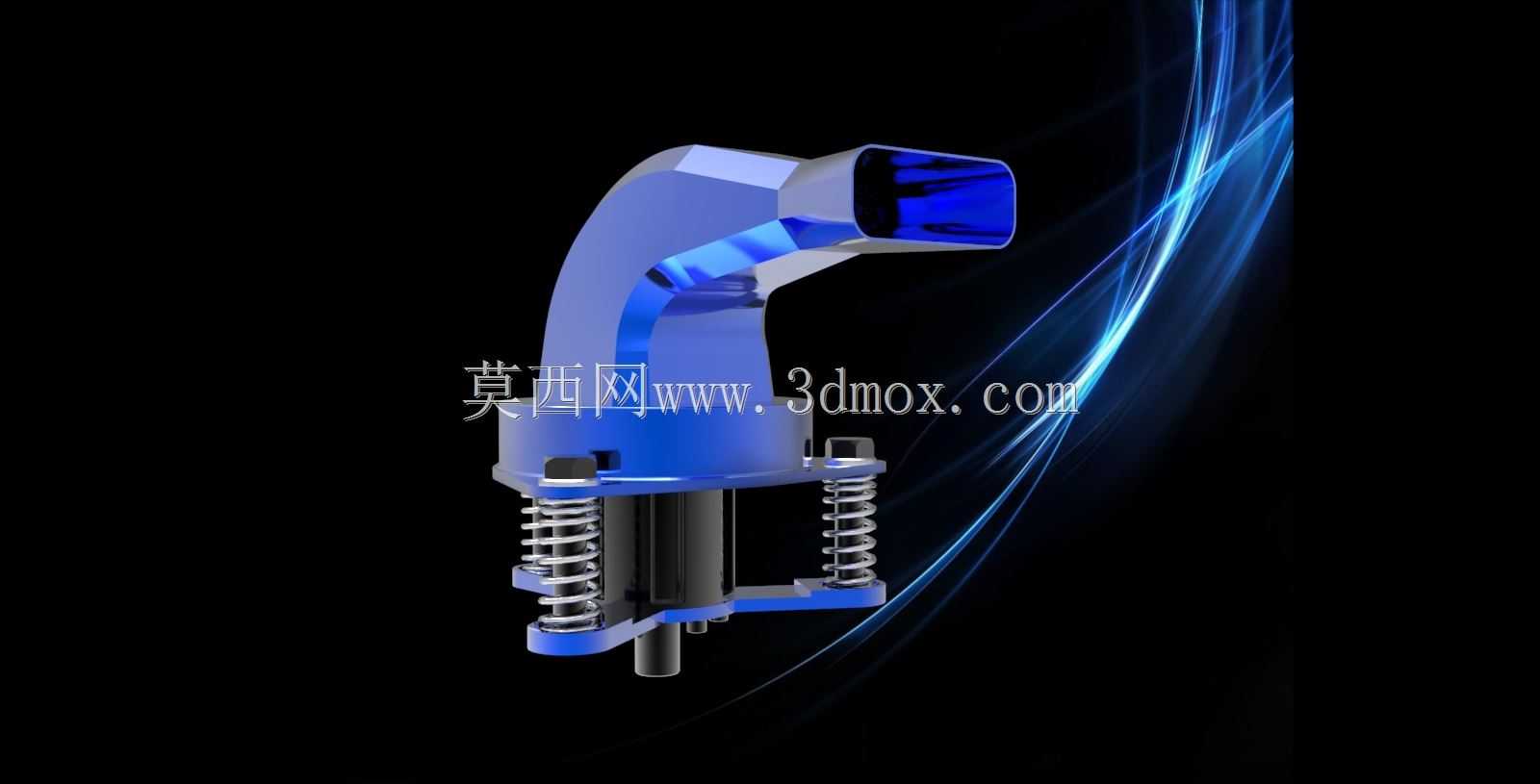

　　从结构功能来看，主体弯管段采用大曲率平滑过渡设计，内壁没有突兀的台阶或锐角，气流经过时不会产生明显的涡旋，出口端做了扁形扩口处理，能让流出的气流从集中束状均匀扩散成面状分布，覆盖范围比等径直管出口提升40%左右，不会出现局部风速过高、周边区域无气流覆盖的问题。下部的对称弹簧复位组件是整个结构的核心功能件，两个弹簧分别布置在安装基座的两侧，预紧力经过匹配计算，当管路内有正压气流通过时，气压会克服弹簧预紧力将弯管段顶起至工作角度，气流切断后弹簧会自动带动弯管段复位至初始闭合位置，不需要额外加装电控或气动执行元件，纯机械结构的可靠性更高，在粉尘、潮湿的恶劣工况下也能稳定动作，不会出现电子元件失效卡滞的问题。

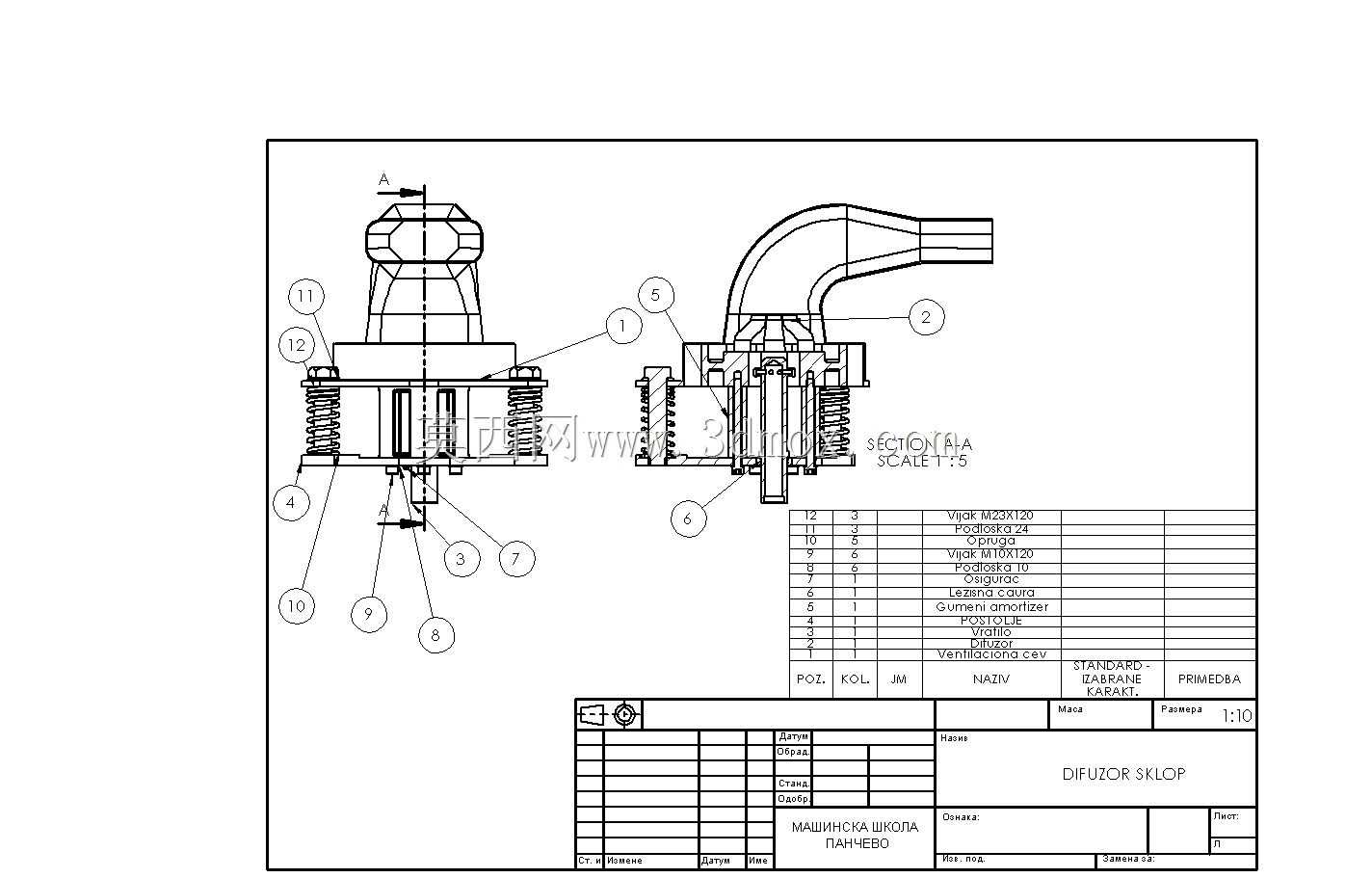

　　设计过程中首先要确认的是安装边界尺寸，下部基座的两个安装支脚间距、中心定位柱的直径都要和配套管路的安装法兰匹配，弹簧的安装导柱要和弹簧内径保持0.2-0.3mm的间隙，既避免弹簧动作时出现偏磨卡滞，也不会因为间隙过大导致弹簧歪斜影响复位精度。弯管段的弯折角度是根据实际安装空间的避让需求确定的，图中这款的弯折角度为45度，能避开周边相邻的管路或结构件，不会出现安装干涉，出口端的扁形扩口长宽比为2:1，扩散后的气流覆盖区域刚好匹配常规工位的作业范围，不会出现气流散逸浪费的问题。

　　结构细节上，弯管和下部基座的连接部位采用了转动间隙配合，配合面做了光滑倒角处理，转动时的阻力很小，不会出现卡顿。弹簧的选型要兼顾复位力度和气流开启压力，预紧力过大会导致需要很高的气压才能顶开弯管，增加管路的送风能耗，预紧力过小则会出现复位不到位、闭合不严的问题，实际选型时会根据管路的额定工作气压匹配对应刚度的弹簧，保证在额定气压下弯管能完全开启到设计角度，气压消失后能在0.5秒内完成复位闭合。弯管外壁的加强筋结构沿着气流走向布置，在不增加过多壁厚的前提下提升了弯管的结构强度，即使长期受到气流冲击或者轻微外力碰撞，也不会出现变形开裂的问题。

　　实际应用中这类部件不需要复杂的维护，只需要定期清理弹簧和转动配合面的积尘即可，因为没有易损的电子元件，整体使用寿命能达到上万次动作循环，相比带电动执行器的导流结构，成本更低、故障点更少，适合在大批量配套的通用流体设备上使用。安装时只需要将下部基座的定位柱对准安装座的定位孔，用紧固件穿过两侧支脚的安装孔固定即可，不需要复杂的调试，弹簧的预紧力在出厂前已经调整到位，现场安装后直接就能投入使用。
